北大青鸟主机启动模块详细步骤
大家好，我是小王，今天这期视频给大家讲一下如何在火灾自动报警主机上启动一个回路信号线上面的 输入输出模块，这是一个青鸟的输入输出模块，我们接的是一回路信号线，这个模块接在了一回路信号线上面，然后模块的地址码是一号，我们现在在火灾自动报警主机上启动这一个一回路一号，那么我们青鸟的主机， 我们上面有一个功能按键，点一下主机的功能按键，点一下这个设置，下面对应的 f 三，进入设置 啊，然后啊第四个手动启停设备，选择一个啊数字四按上去，然后输入密码，青鸟的密码是十个音， 好，点击确定下面这个确定按键点过之后，我们这个本机就是零零，如果我们这个所要启动的 输入输出模块就是接在这台主机上，那么本机的话我们就写零零零零代表本机回路啊，刚才模块接的是一回路，那么地址码编的是一号零零一。 好，那么大家看一下这边有个 f 四， f 四对应的是启动， f 五是停止，那么我们现在点 f 四，那么这个一回路一号的输入输出模块就可以启动，然后联动打开这个 呃排烟阀的一个执行机构，大家看一下啊，我现在啊三二一启动啊，对吧？输 输入输出模块输出动作，然后联动打开这个呃排烟阀执行机构，然后排烟阀执行机构输出一个反馈啊，闭合导通的信号模块输入灯点亮，然后报警主机上 啊，大家看一下啊，一回路一号输入输出模块手动启动，然后输入输出模块收到反馈 啊，这就是在报警主机上手动的去启动啊，我们回流信号线上面的一个呃，模块啊，那么声光也是这样启动。今天这期视频就给大家讲到这里，谢谢大家的观看，再见。
粉丝27.3万获赞39.0万
相关视频

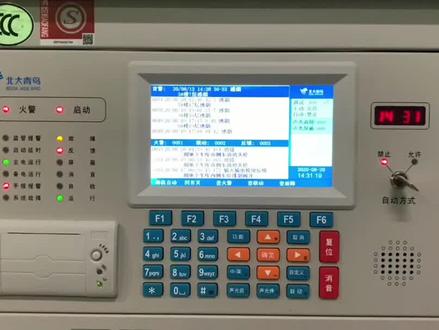

00:50查看AI文稿AI文稿大家好，今天带大家看一下北大青鸟自动报警主机怎么手动启动外部消防设备。先按下功能菜单，然后进入到设置菜单，向下移动公标移动到七 是设置手动启停设备，然后按确认键，进入之后输入咱们的回控制器号，还有回路号，比如零一回路，零零一设备， 然后按下启动键就可以启动消防外部设备了，同样的按下停止键也可以停止这个消防的外部设备。 以上呢，就是北大青鸟自动报警主机怎么启动外部消防设备的简单操作，谢谢大家。
