一舟110配线架打法图解图文

好多人在评论区说没看明白幺零配线架是怎么用的，线卡上去会不会接触不好？线全部卡上去之后来看一下下部应该怎么做，拿起模块，用锤子把它砸入刚才打线的模块上面， 卡进去之后特别紧，不会出现接触不良的情况，除非是你的配线架质量太次。现在所有的模块都已经卡上去了， 下一步就是咱们的经典动作，拿起壁纸刀，把多余的线头一刀切掉， 上两个视频，好多人居然说切掉会接触不好，还有的说你这能过弗鲁克吗？我也是醉了。这是最终的成品，最后再通过压 插嘴跳线接在成控交换机上，或者是电话线的水晶头底座上，大堆数电缆并没有淘汰，一些重要的大型单位一直都在用。

本节课主要演示一百对机架型幺幺零型跳线架使用操作。使用工具主要有五对，打线工具，水口钳、螺丝刀等。将配线架固定到机柜合适位置， 用包线工具将大对数电缆护套包出。 将包好的新线穿过一百一十型配线架的进线孔拉到前端，对线缆新线线序进行排列。 首先进行主色分配，再按配色分配标准物分配原则如下，数通信电缆全色谱排列线蓝主色为白、红、黑、黄 线缆配色为蓝、橙、绿、棕、灰。一组线缆为二十五对，以主色来分组，一共有五组，二十五对分别为， 一、白、蓝、白、橙、白、绿、白、棕、白、灰。 二、红、蓝、红、橙、红、绿、红、棕、红、灰。 三、黑、蓝、黑、橙、黑、绿、黑、棕、黑灰 似黄、蓝、黄、橙、黄、绿、黄、棕、黄、灰。 五子，蓝子、橙子、绿子、 松子徽。 根据电缆色谱排列顺序，将对应颜色的线对逐一压入槽内， 然后使用一百一十导线工具将连接块依次打入配线架内，同时将伸出槽位外多余的导线截断。从左到右完成白区、红区、黑区、黄区和紫区的安装， 这与二十五对大对数电缆的安装色序一致。将前盖盖上，并在标签纸上标明线号。 致死机架是幺幺零型跳线架的，安装已经完成。

今天我们来讲一下机柜幺幺零的语音配线架，就是电话配线架，幺幺零配线架是怎么打的？我们先，嗯，把线分出来，分出来之后我们先按照 主色啊，白红黑，防止这个主色，我们把线捋出来，捋出来之后我们就按这个顺序，然后白，先是白蓝，然后是白橙白绿，白中白灰。我们这里我已经打了一组了， 用之前没想到来教学，你看我们这个排序是这样的，嗯，白蓝白橙、白绿、白棕，然后白妃， 然后是红蓝红橙红绿红棕红灰，然后这边是黑蓝黑黄，然后 黑防黑尘呢，可恶。然后这边就是黑绿了，我们在这里这一扎里面，这个蓝色这一扎里面将这个黑色的这一部分我们再给它分出来，分出来，然后再我们再往后面压，等一下我们来看效果， 我们把黑色的这一组，黑色这三条，因为这里我们已经打了两，打了两组吗？这里还有三组，我们先把它分出来，先压上去。 黑色的这一组卡完了之后啊，现在就是黄色了，黄色这一组，然后我们把黄色的五组我们先分出来，分出来之后我们再卡上去，这五组我们就分出来了， 然后我们拿出这个视频的视频的这个连接器，我们将它直接卡进去就可以了，这样，这样子对准这样子卡往里面卡， 直接卡这样，哎，有点小啊，还有半个小，现在就可以了，这样就卡好了， 我们这一组二十五队，我们就已经压完了，我们再看一下，再看下这个线的排序啊，这边是白色的主色这一组 五组，然后这边红色红色五组，然后黑色黑色五组，然后黄色五组，然后紫色五组，这一排是二十五，二十五对，这二十五对，这个是一百对的啊，一百对的语音配线奖。 上面这一端的话呢，我们只需要把我们到每个房间的电话线我们这样子挨着排过来就可以了，按按顺序，只要知道就可以了。然后等一下我们排完了，看效果啊， 由于我的电话只有三十多对，我只排到这个位置。

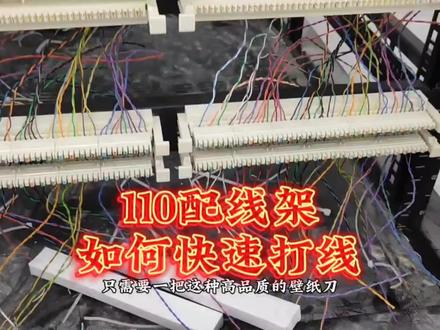

还是同样的方法，幺幺零配线架的大对数电缆，你是不是这样来打线的？把电话线打在模块上之后，用打线刀一根一根的去打线， 这一排打完你可能需要一分钟的时间，非常的慢，这样打线是不对的。今天来说一个快速打线的方法，不需要打线刀就能搞定，只需要一把这种高品质的壁纸刀， 不要眨你的眼睛，现在开始把所有的力气都用在你的右手上，只需要三秒钟，这一排线就打完了，非常的快，再来试一下另一排，还 是同样的方法，而且它的切口非常的整齐，这四排一百对的电缆，也就是二十秒钟就能搞定。

本节课主要演示 odf 光纤配线架的使用操作，使用的工具主要有螺丝刀、水口钳、玻璃器等。将光缆域处理用包线刀开约六十厘米护套， 用酒精片将光纤表面硅油擦干净， 加强间约保留四厘米。 打开 odf 架后门，将光缆从侧面接入 并拥抱不固定光缆， 将加强键固定在固定架件上。 将光纤拼接进保护套管内，将光纤从 odf 架内绕到前方。打开 odf 价钱挡板，取出荣仙盘，打开荣仙盘， 将相应式配气及数量装入熔仙盘中， 按照顺序依次插入尾先 将尾先有序的盘在绕线单元中，然后引向上层龙先盘。 将光缆和伪纤一一进行融纤。 将溶接好的光纤有序的盘绕在溶纤盘上， 盖上盖子，将绒先盘放回拖架上，盖上挡板。 将 odf 配线架安装在机架上， 将地线连接到接地板上， 这样一个规范的 odf 配线架的安装就完成了。

大家好，我是小韩，今天呢，来教大家如何去打好综合布线中的语音幺二零配线架。首先需要的物资有机柜二十五对大对数， 那我扫射了吗？哈哈哈，还有幺幺零配线架，还有连接快，还有打线刀等一系列工具， 再给大家变个魔术，其实还需要幺幺零杠啊，这四五条线。 现在进入实操教学。首先在机盖上安装好幺幺零配线架，接着将大多数线拿部放置幺幺 配电架的前端，大多数在前端的长度要与配件架的宽度一致，使最后到的线缆有足够的卡接长度。用拨线刀拨去大对数线缆的外边护套， 将大多数线栏按照主色加配色的规则排序。这次我们是以二十五对大对数为例，主色为白、红、黑黄、紫，配色为蓝、橙、绿棕灰。卡节就按照一种主色一种配色来，如白蓝、白橙、白、绿、白棕、白灰、红蓝、红橙，以此类推。 接着需要将大多数线缆卡入配件键内槽。二十五对大多数共五组，由于时间关系，在视频中我们只卡接一组，这是我卡接后的效果。 卡接到位后，我们再用五对大对数打线刀将幺二零卡线端子卡入配件架中， 最后用斜若形剪去多余线栏，将标识条写好对应信息，并安装在幺二零配件架前端，这是安装后的效果。再用幺二零干 rg 四五条线连接至对应的档口， 这样我们的配件架就连接完成了，是不是特别简单呢？那么今天的语音幺幺零配件架教学视频就先到这里了，关注我，作文路线特别多，我是小韩，我们下期再见！

本节课主要演示二十四口通用型光纤配线架的使用操作，使用的工具主要有包线工具、水口钳、十字螺丝刀等。将箱体里面的配件取出， 把配线架两侧的耳片用螺丝刀装上， 用螺丝刀将适配器卡条螺丝拧开，取下来， 将适配器装在相应的卡槽内，再安装回去。 将尾先按到顺序依次插入适配器中， 用包揽刀大约五百毫米处剥开， 把油擦干净， 安装固定到配线架上。 将光纤和尾纤按照顺序一一进行溶纤， 将溶接好的光纤有序的盘绕在熔纤盘上， 盖子盖上。确定好安装位置，将光纤配线架放入需要安装的位置， 放平，配线架孔与机柜孔对齐，四个孔分别锁上螺丝，固定牢固。 至此，二十四口通用型光纤配线架安装完成。

大家好，这是一周的二十四位含模块的推荐价，六类的哈，实物在手上， 这配件架子他是比较精致啊，你看不管他的那个架子表面是比较光滑的，用手直接缩，不会影响他手啊，也不会伤手， 还有二十四个用量模块。嗯， 不但美观，还很实用啊。

好，我们继续把这个幺幺零配这个呃大的数给他讲完啊，这是一个，这是一个幺幺零的，幺幺零的配音架，可以打一百的电话。 呃，像这个第一排啊，第一排可以打五十对，那第二排也可以打五十对。嗯，等一下我给大家演示一下。先把这个拆了，这个是模块，这是这是模块， 像这个模块啊，你看他这个有有 有大有小，像这个这种就是大的，这是五对的，是五对的，一二三四五，这是五对的，然后剩下的都是四对的 啊，这个五队的呢？放第一排第一个，然后一二三四四啊，四四是五个，五个二十加五二十五这半边，这个半边是二十五队电话啊，是二十五，然后 然后这边也是二十五对，也是二十五对，二十五对加二十五十对，这是一百一百对的啊，这个这个这个偏向可以打一百对。 好，我准备给大家先打两个试一下啊，先把这个白红黑把他们穿起来， 先给它穿起来啊，从这里 先找一对白色的，这个到时候是这样，这样装在那个，装在那个机柜里面的， 先打，这顺序不要错了啊，不对，是蓝橙绿中灰蓝 蓝白蓝啊，这个是白色，蓝色就是这是一堆啊，给他打进去，给他按下去啊， 纯绿绿颜色的啊， 棕白蓝绿棕灰啊，棕灰。 好，第一排第一个是用这个五五对的给他压起来啊，你看这上面是有的蓝橙绿棕灰啊， 来拿我的小神器啊，敲起来， 这样就好，这样不就好了吗？这样一对就打好了，等到下面全部打好之后啊，打好之后，然后 把你房间啊，或者说你办公地点需要打的电话线直接往上面打，一对、两对、三对、四对、五对，直接往上打 啊，打好了就 ok 了，一定要压到位。像到这里这个大推数我基本上已经给他讲完了。
