花键精度等级6级与5级区别
之前聊了 cnc 加工精度的重要性，今天了解一下它是如何划分等级的。精度等级应用 it 标准标注，从 it 零一到 it 十八，共有二十个等级， 等级数字越小，精度越高，加工难度和成本也越高。常规机械加工常用 it 十二到 it 八级，表面粗糙度三点二到零点八米哦。 高端精密加工能到 it 七到 it 五级，粗糙度甚至能低于零点四。喵像汽车核心零部件常用 it 八到 it 六级，航天零件则需要 it 五级以上。具体选哪个等级，还得看你的产品需求来定。
粉丝446获赞902
相关视频
01:31
02:05查看AI文稿AI文稿很多人选轴承只看型号，不看精度等级，结果机器能转，但是一道高速，一道定位，一道重复装配，问题马上就出来了。今天我用最简单的话，把轴承的制造精度、等级一切给你讲清楚。先记住一句话，轴承精度等级 数字越小，精度越高。常见顺序就是， p 零、 p 六、 p 五、 p 四、 p 二。 p 零是普通级， p 六比 p 零更高， p 五再往上， p 四和 p 二就是高精度和超高精度。那这个精度到底精在哪？主要精在两件事， 一，尺寸精度，比如内径、外径、宽度准不准。第二，旋转精度，比如跳动大不大，转起来稳不稳？所以精度等级越高，轴承装上去以后，旋转越平稳，跳动越小，对整级精度越有帮助。但是很多新手一上来就犯第一个错误，普通工装，普通转速， 普通支撑，也非要上 p 四、 p 二，这就是典型的过度水平，因为精度高，价格也高，对安装轴肩孔孔差，同轴度要求也更高，你机器整体加工精度跟不上，轴承再高级也白搭。 第二个常见错误，明明是四伏定位，四杠支撑，转速又高，结果还在用霹雳。普通级这种场合最容易出现震动、大、温升高、噪音大、重复定位不稳，不是电机不行，也不是四杠不行，很多时候就是轴承精度没选对，那正确怎么选？我给你一个很实用的经验。第一种常见正确用法，普通 输送，普通滚轮，普通支撑位，用霹雳就够了，只要在核转速寿命满足，没必要盲目上高精度。 第二种常见正确用法，四伏转动，四杠固定端定位要求高，转速高的地方优先看 p 五，要求再高再考虑 p 四。尤其是机床类、精密模组类、重复定位要求高的机构， p 五和 p 四的意义就出来了。再提醒你一点，很多人还会把精度等级和游戏等级搞混，比如 p 五 p 四说的是制造精度， c n c 三说的是内部游戏，这两个根本不是一回事，千万别混着选。所以你记住一个核心逻辑，先看工况再定精度，普通工况别浪费钱，精密工况也别省错地方， 轴承不是越贵越好，而是越匹配越好。最后我想问你一句，你在实际设计里，最容易搞混的是 p 五和 p 四的区别，还是 p 等级和 c 三游戏的区别？打在评论区，我下一条继续给你讲透。
36广东飞拓-何工
01:30查看AI文稿AI文稿想了解下贵司目前滚轴花键的精度等级有没有升级？现在最高能做到多少？关于滚轴花键精度升级这块，我们目前已经 实现精度等级稳定，均已达到 c 一 到 c 三级。 老梁哥目前主要和哪些知名企业头部厂家合作，方便透露一下吗？好，这个问题我来回答你。上海保良 是，现在是，目前从航天、军工、锂电、半导体等高端壁垒领域，到新能源汽车、自动化集成、精密 通用工业市场，实现传统部件全行业覆盖，重复定位精度、 同心度等关键指标都做了全面优化升级，相比常规客户精度更高，运行更平稳，完全可以满足更高端、更精密设备的配套使用要求。 我们这一款是四零的，我们的重复定位精度在正负两个 miu 之内，我们的疼心度在一四五之内。
1654上海保良滚珠花键丝杆
05:06查看AI文稿AI文稿你是不是一出炉的时候看到标公差就头大啊，精度给多少完全凭感觉。其实呢，以上是很多刚学出土同学啊会有困惑，那么咱们要了解到这问题，今天咱们就来讲到公差精度登记，当然呢，老师并也准备了一份全新的机械资料，包括呢我课上用的国标文档，以及呢非常全面的这个机械资料书籍。 如果说有需要同学呢，在很多同学呢在出土的时候都知道咱们呢有些关键尺寸啊，他是要标注公差的啊，但问题是他自己也不知道当前的公差他给到多少数值 比较合适的，那么呢，咱们要以清楚这个内容啊，首先就得了解到公差精度等级他的这个概念啊，公差精度等级，说白了啊，他就是呢为了确定尺寸精确程度的这个等级，比如呢，咱们来看到右侧的这个工程图， 在这边呢，咱们有着一块啊反二十五的孔啊，那么你可以发现咱们其实来说也是对他有着一个公差的要求的啊，那这边咱们给的是 h 七的这个精度啊，就当前的七为咱们的公差精度等级，那么这个等级呢，平常呢咱们也是有着国标要求，当前呢咱们要了解到这个人呢，可以来看到啊，一个国标的文档 啊，在这个文档里面，咱们可以发现，目前呢有着总共二十个等级，从咱们的这个 it 零一 it 零 it 一 啊，一直到 it 一 十八啊，那么此时咱们要注意到的是呢，公差等级它平常呢是用 到 it 去表示，那后续呢，咱们是跟上这个数字，那么咱们可以发现啊，随着呢咱们的这个数字变得更小，比如当前咱们从这个一十八到一十七，再到一十六，就在数字变得更小了，那么呢，咱们的精度啊，很明显会变得更加高， 以及向下方咱们所展示的这个偏差的数值也会变得更加小一些。但同时咱们一定要注意下啊，随着呢我们的这个精度变高了啊，数字变小了，那么咱们这个加工也会变得更加困难，成本呢也会变得更加高。 因为咱们要注意到的是啊，即使来说呢，咱们是相同的这个公差等级，你的这个零件尺寸越大啊，对呢，这个偏差也会变得更加大，比如当前我们的这个公差精度等级，假定它为 it 七， 那么此时咱们有这个零件尺寸啊，目前他为，如果说呢，他是为二十毫米，当前呢是在这一栏啊，那么最终他的偏差咱们应该设定为是一十八微米。 那如果说此时呢，咱们把一块零件的尺寸变大啊，假设他变为二百毫米了啊，在这一栏了啊，那么最终呢，他的偏差可以发现，他从咱们的这个 一十八微米了啊，变成了四十六米啊，那这个呢，是目前咱们通过这个表格所要了解到的啊，两个等级关系了，对不对啊？那么在这个内容咱们再搞清楚之后呢，又得回到咱们前面所讲的那个问题了。呃，为什么说呢？当前啊，咱们所看的这块工程图对不对？ 他的精度给的是七级精度，而不选择给到更高的，比如说咱们这个四级精度，五级精度呢啊，那么咱们这边呢，首先要了解到平常公差他的一个主要目的到底是干什么啊？主要目的呢就是为了说确保目前咱们的这个产品， 首先他能够顺利主张这是一个方面，对不对？然后第二点呢能够去正常工作，第三个方面呢还能够去控制成本。那么像这边咱们为什么说给漆啊？这边给漆呢，其实来说呢，本身就已经满足了咱们的产品需求了， 如果说呢，咱们此时啊把这个漆的这个精度进一步呢，把它等级去提高，可能就会导致啊，目前咱们这个设备加工精度 是达不到要求的，或者呢即使啊能够去达到，也超出了咱们的这个成本预估，咱们不可能说呢，我就为了单个的这个零件啊，就去呢去购买一台价值数百万的进口高精度机床，这个是不可能的，对不对？当前呢如果说加工不出来， 那目前咱们这边所给的这个工差他就没有什么参考意义了啊，所以这边我们一定要了解到是平常的不同工差等级啊，他所对应的是什么样的一个加工能力啊？那么呢我们要了解到这个地方啊，就要看到一个加工等级表了，来我们切换到这个表格 啊，在这里呢，咱们所看的这个加工等级表里面啊，左侧他是有目前我们所讲的啊不同的加工方式，有研磨啊，对不对？研磨平磨啊，包括咱们常见的啊，车洗这些都有啊。那这边咱们主要看的是平常像咱们飞镖行业最主要用的就是两种啊，分别呢为车 以及啊下方的这个洗，那么呢像叔叔，如果说咱们讲到是这个车啊，当前他的这个精度啊，差不多来说呢，是在七至一十一的这个等级区域， 如果说呢是洗啊，当前的这个精度等级是在八至一十一之间啊，但是其实呢啊，如果说按照实际情况来讲到，如果说是车啊，你当前假设呢用的是咱们的一些现代数控直床，那目前呢，咱们是完全能够达到啊六级的这个精度的， 以及向下方这个洗也是一样的啊，如果说当前咱们洗床用的呢是数控洗床，那么其实它也能够达到七级的这个精度， 所以呢也是为什么说啊，目前呢很多工程师啊，在出图经常是用到了六级七级的这些公差精度等级啊，用的像目前啊六级七级的这些精度等级呢啊，他首先来说呢，能够达到咱们比较好的一个精度要求，第二点啊，能够呢让咱们当前的这个加工难度适中，成本呢也会更加合理些啊， 所以像这边呢，我们要总结一下，呃，各位同学呢，平常呢，你们在选择到咱们的这个公差等级的时候呢，一定要注意一下啊，呃，不要呢去盲目追求高精度，也要结合到你们的加工能力去去看 精度呢，在达到零件要求的情况下，尽量呢去提高到生产率啊，和咱们的这个降低什么要求好吧啊，那么以上的就目前啊咱们视频所讲解到的一些内容，如果说呢有同学需要呢，目前我们课上所讲的这些表格文档要参考的啊，可以在评论区留言免费获取啊，那么这边呢，咱们就是下期视频，再见了，拜拜。
03:20查看AI文稿AI文稿今天聊一个选轴常识绕不开的问题， p 零、 p 六、 p 五、 p 四、 p 二这一串数字到底是什么意思？是不是等级越高越好？ 普通电机用 p 五是不是浪费钱？先说最核心的规则， p 零、 p 五、 p 四，数字越小，精度越高。 p 零是最基础的普通级， p 二是顶级，中间的 p 六比 p 零高一点， p 五更高。 p 四是超精密。精密不要管两件事，尺寸准不准， 转起来晃不晃。尺寸精度决定了轴承能不能严丝合缝的装进轴和座孔。旋转精度决定了它转的时候镜像跳动、轴向摆动大不大。 直接结果就是设备稳不稳，噪音大不大，寿命长不长。 p 零级，普通级，性价比之王，绝大多数通用设备用的就是它，型号上通常不标，比如六二零五就是 p 零级，成本最低，产量最大，噪音和震动相对大一点，但完全够用。 典型应用，普通电机，水泵、风机、家电、农机、汽车底盘。一句话，没什么特殊要求，闭眼睛选 p 零。 p 六级中等级比 p 零更稳定，尺寸和旋转误差更小，运转更平稳。如果你觉得 p 零差点意思，又不想花太多钱， p 六是折中选择。典型应用，普通机床、净给头、汽车变速箱、精密电机、减速器、电动工具。 p 五级，精密级，高速低噪的入门到了 p 五，惊动明显上了一个台阶，镜像跳动控制在三到六微米左右，噪音和震动都很低，但价格也比 p 零、 p 六贵不少。 典型应用，数控机床、主轴、精密仪器、高速电机、印刷机、工业机器人关节。如果你要设备跑得快，安静准， p 五十起点， p 四级，超精密级，高端玩家的选择，镜像跳动控制在一点五到三微米，比头发丝细多了。 应用场景，高速电主轴、精密膜床、航空发动机、高精度测量设备，一般设备用不到，别盲目追求 p 二级，顶级纳米级别，镜像跳动小于一微米，用在坐标躺床。 高端光刻机、天文望远镜、航天陀螺仪，咱们普通人基本接触不到。很多人容易陷入一个误区，觉得精度越高越牛，直接上 p 五甚至 p 四，其实这是浪费钱，还可能适得其反。 原则一，按设备精度需求选，够用就好。原则二，按转速选。有一个常用的参考值叫 d n 值，就是轴承内径乘以转速，低速 d n 值小于三十万， p 零或 p 六搞定。中高速三十到八十万， p 六或 p 五，高速超过八十万才需要 p 四级以上，转速不高，用高精度轴承纯属浪费。 原则三，高精度轴承需要配套环境，很多人买了 p 五轴承，往普通精度的轴上一装，结果跳动还是大， 因为高精度轴承必须配合高精度的轴，高精度的做孔，正确的预警和清洁润滑。否则你买了个法拉利发动机，装在拖拉机车架上，照样跑不快。
83减速机贾宝玉
01:37查看AI文稿AI文稿今天我们聊一聊直线导轨的精度等级。直线导轨的精度指的是一米长度内的行走平均度， 一般测量滑块上表面对直线导轨下表面在一米长度内的直线运动偏差。 直线导轨的精度等级分为五个，各个厂家、各个类别的具体数值。 第一个等级是普通 c 级，行走平行度是二十五 u， 精度不高，一般用于自动化设备和上下料设备。 第二个等级是高级 h 级，十二 u， 一 般用于数控机床的辅助轴和包装机械。 第三个等级叫精密 p 级，行走平行度是九 miu， 一 般用于磨床和电子加工设备。 第四个等级是超精密 sp 级，行走平行度是六 miu， 一 般用于高精度的光学加工设备和半导体加工设备。第五个等级叫超高精密 u p 级，行走平行度是三个 miu， 一般用于高精密测量设备和纳米加工机床。不同的设备要根据自己的应用场景选择不同等级的直线导轨，解析生产力，行动真效益，下期解锁更强的力。
35金评生产力
00:45查看AI文稿AI文稿文姐，轴承精度分哪几类啊？一共分为 p 零、 p 六、 p 五、 p 四、 p 二五个精度等级啊。 p 零普通级，基础通用款，适用于电机、减速机、风机、农机等普通通用机械。 p 六高精度级，适用于普通机船、船头轴、变速箱、电路工具等高速运转的机械设备。 p 五精密级，适用于机船主轴、高速电机、印刷机械等高精密机船和仪器设备。 p 四高精密级，适用于加工中心主轴、精密仪器、高速电主轴等精密仪器和测量设备。 p i 超高精密级，适用于军工、航空 航天等重要领域，它是我们工业通用的最高精度等级。
4旭欧轴承

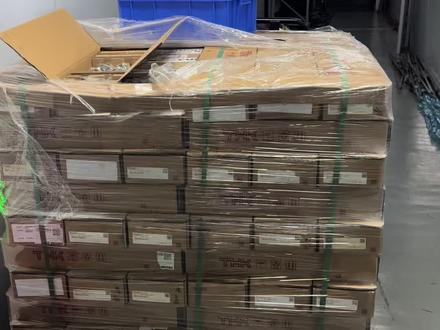

00:32查看AI文稿AI文稿新到一批 t h k 全新原装正品的花键轴型号 b n s 二零二零 a 杠四百五十长的精度 c 五等级，有一批全新带包装未使用的 数量有几百条工程余货现货， 有需要的了解一下。
06:08查看AI文稿AI文稿你还在动不动就标正负零点零二吗？加工师傅都点头了，很多新人看着图纸上的 g h 六，心里直发毛，这个字母加数字到底是什么意思呢？学校不教，师傅不带，别慌，今天一次性给你讲清楚公差精度等级。首先呢，我们来看这张图片，标准的公差等级一共有二十个等级， 这里少写了两个，但是没关系啊，那么公称尺寸是什么意思呢？比如说这根轴直径是四十毫米，那指的是公称尺寸在三十到五十之间，方便我们后续呢去找这个呃，公差的数值。呃，右侧就是公差数值了，你可以这么理解啊， 随着公称尺寸的增加，允许的误差也就越来越大，随着这个公差等级的降低呢，允许的误差同样是越来越大的。 好，那么虽然说这里标准的公设等级有二十个，但是我们常用的啊，其实也就那么几个，在配合尺寸里面啊。呃，五级到这个九级算是用的比较多的，像十到十三的话，基本上都不怎么用啊。呃，常用的也就这么几个 那。呃， g 七 h 六到底是什么意思呢？首先我们要判断极准质，极准质有两种，第一种极轴质，第二种呢，就是极孔质啊。呃，怎么选？一般遵循两个原则，基于标准件以及呢？基于不易加工件。如果说你有这张表， 很容易就能够找到哎， g h 六它是基轴制对不对？那如果说没有表的话，我们怎么去判断呢？好，可以看这个分式，如果说分式的上方有大 h 啊，那么大概率 就是这个基孔制了。大家可以看啊，基孔制，基本上这个分式的上方都是大 h， 对 不对？好，那如果说呢，这个分式的下方有小 h， 那么大概率呢，就是这个 g 轴制的，大家可以看啊，这个 g 轴制分式的下方都是小 h， 对 不对？所以说呢，呃，我们可以初步的判断它应该是什么，应该是 g 轴制，对吧？ 好，那第二呢，就是判断这个配合的方式啊，就是公插带的这么一张，呃，图像啊，呃，一般呢， 呃，我们看啊，这个上方是孔的基本偏差，下方呢是轴的基本偏差，在这个横线往下的就是轴呢，把它做小了，那就是间隙配合了，对不对？你看这边啊，孔的话，在这个横线往上的，可类似于呢，这个轴做大了，那就同样是间隙配合 啊。好，那如果说这个轴，呃，在这个横线往上的，那就是轴做大了，那就是过盈了 啊，那孔的话呢，在这个横线，呃，这个往下的就是孔做小了，那同样是过盈，那么在这个中间啊，就是过度配合了啊，过度配合的话呢，它处于一个区间，呃，有可能是间隙间隙不大，也有可能是过盈，但是过盈也不大，它处于这个区间啊，啊，比如说这个 g s m 这个区间就是这个过渡配合了啊。那如果说有这张表的话，你很容易就能够找到啊，它是属于间隙配合的，对不对啊？如果说你有下方这个图像，其实你也能够判断出它到底是哪一种配合方式啊。好吧，这里就是 记轴制，然后呢间隙配合对不对？那对应的这个间隙应该是多少？我们可以通过工具来得到这个结论啊，比如说呢，咱们找到记轴制，然后呢基本尺寸给一个四十，呃公差配合的话呢就选择这个 g 七 h 六，大家可以看一下啊，这个最大间隙 最小间隙都有了，对吧？我没给错啊，是 g 七 h 六啊， g 七 h 六啊，然后呢咱们把这个间隙 做下记录啊，这个最大间隙是正的零点零五对吧？呃最小间隙的话呢是正的零点零零九啊，这个是怎么来的啊？来，我们先找到轴的偏差， 然后呢把接板尺寸给好，是四十，呃那对应的这个公差等级是 h 六是吧？公差是 h 六，那咱们就找到 h 六， 然后呢看一下啊，上偏差是零，下偏差是负的，呃零点零一六，咱们同样呢做个记录啊，这里摆在一行，呃上偏差是零，呃下偏差是负的零点零 一六对吧？好，那我们再看孔的偏差啊，呃基本尺寸是四十啊，这的公差是 g 七对吧？这里是 g 七，然后呢我们看一下啊，它的上下偏差分别是多少呢？分别是正的 零点零三四啊，以及呢这个正的，嗯，零点零零九，咱们改一下啊，改个顿号。好，那这个零点零一六是怎么来的呢？来我们看啊，刚刚说了轴的平差是这个公差是 h 六的，对不对？那咱们就往上看啊， 哎这里呢基本尺寸在三十到五十之间，对吧？对应的这个公差等级对应的数值多少？ 十六妙米啊，也就是这里啊负的零点零一六的这个由来啊，那再看这个孔的边长啊，呃这个上下边长咱们都记住好了，大家看一下他俩之间差多少，是不是 零点零二五呢，对吧？他俩之间差零点零二五啊。好，那这个数值怎么来的？来，我们往上看啊。往上看， 呃，三十到五十之间基本尺寸四十吗？呃，选择的是七级，看一下这二十五秒，这就是，哎，这个油来了啊。好，然后呢，咱们把这个轴写在这啊。呃，这个孔写在下面，看一下这个，呃，最大的间隙是怎么来的？比如说呢？你可以这么理解啊，这个轴， 嗯，他会往往小了做啊。小多少呢？小，这个零点零一六。孔的话呢啊，他最大是零点零三四，所以说两者之间最大的间隙就是相加一六加三四多少，不就是正好零点六五吗？这就是最大间隙的由来。那这个最小间隙呢？就是轴 啊，我做的正正好好孔的话呢？呃，最小是多少？小？是稍微的大零点零零九，所以说你看最小间隙，这就是它的由来了。好吧，好，那今天的话呢？呃，关于这个，呃， g h 六啊，关于工商的等级，咱们就聊这么多，我是云飞老师，咱们下节课再见啊。
1617云飞说机械
01:35查看AI文稿AI文稿很多客户呢，在 pos 机上使用的时候，还需要对刀具，对机床也进行调整，客户最常见的问题是哪几个？因为我们刀具的精度跟机床接触的这个精度面我们这边都有很高的严格的控制的，正常情况下我们的刀具装到机床上去使用，正常的话是不需要做任何调整 就能加载出合格的产品。但是随着客户的机床使用跟工况的一个变化，可能要对刀具做一下微小的变动，才能更好地满足客户的要求嘛。正常情况下我们就是在累积我们就说的那个 f p 上面用户这边有很大的问题。 还有一个就是在磁相上的话，如果我们的零件有退刀槽，加工出来的磁相基本上是没有问题的，但是像我们有些零件没有退刀槽，就是在花键的根部，根部没有退刀槽之后，他两边受力不一样，加工出来的零件磁相上可能会有一个椎度，这时候我们就要通过调整那个刀具，调整椎度的话，我们就是在那刀具的 底给他垫那种塞齿，因为现在我们的机床没有那种自动补偿的一个功能，所以说我们要手工在刀具垫成一个锥度来补偿他零件上一个锥度， 然后再说到那个 f p 的 调整， f p 的 调整的话，现在我们的机床都是四伏电机的，相对来说直接可以在那个操作界面上输补偿量，补偿的位置就是两把刀这两个机轴面的一个内插值，通过补偿这个插值来使这两把刀的齿与齿的同步性做到一致，这些都是在顶尖没有问题的一个形 像出去服务客户，碰到客户的两个顶就是内顶尖跟外顶尖，他的同轴度、同心度不是特别好。嗯，这个的话我们也要定期做一下内检测，这个如果两个同心度不好，就造成了累计有问题。对，累计硬跳会有问题。对，是的，等风工具让刀具永远锋利。
01:14查看AI文稿AI文稿花键不是只有一种，工程里常见的有三类，矩形键、开线和三角形花键。矩形花键结构看得明白，加工和滑移都比较顺手，一般洞连接常用它键开线。花键本是最全面，强度高，定心准标准也成熟。汽车机床 虫载船洞里到处都能见到，三角形花键则多在小直径、轻载或薄壁精密零件上用。除了类型，定心方式也挺关键，长键、安外镜、内镜和此车定心说白了就是靠哪种几何表面保证。同轴 工况不一样，看中的点就不同。高速高精度时，定心质量得盯紧老滑移的话，齿侧磨损和润滑的多。想想新手最发出的计算，其实没那么玄乎， 常用校核抓一个公式就行。平均挤压硬币 p 等于二 t， 除以 c、 l， h 和 d， d， m 的 乘积， t 是 转矩， j 是 有效齿数， l 是 工作长度， h 是 工作齿高， a， m 是 平均直径， a 是 窄齿，直接剪断。比如船六零零牛米，转矩 有效尺寸八，工作长度四十毫米，工作尺高三点五毫米，平均直径三十八毫米。载荷分配系数取零点七五算出来。挤压硬币大约三十七点六兆帕。材料选用挤压硬币要是六十兆帕，这套尺寸、挤压强度就够了。算完这步，才算增进了工程设计的门。可问题是，很多花键不是算不出来，而是用错了。
00:34查看AI文稿AI文稿客户发来图纸定制高精度花键齿轮，要求齿型精准，转动静音耐磨耐用，适配电动设备转动工况，收到需求后， 我们即刻核对参数排单生产。宏瑞采用专业粉末冶金压铸工艺，一体成型，无需复杂二次加工，齿位均匀，密度稳定，自带储油孔隙，运转顺滑低噪。严格对标客户图纸标准 把控每一道烧结成型工序，批量出品，精度统一，强度达标，完美适配各类精密转动设备，按需定制，靠谱交付。

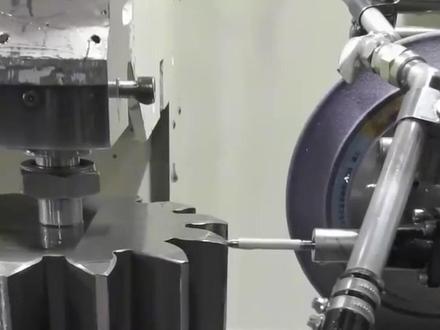

00:58查看AI文稿AI文稿有很多朋友也问到了啊，我们，呃如何去满足这个齿轮？六级以下，五级啊，四级的一个定做要求，那我们齿轮经过热处理或者是经过高频以后，它的齿轮是定做是发生变化的，那我们是通过前空隙把它修正过来，那我身后就是一台内眼膜加膜双面的设备，那我们先把这个产品的内眼双面一道清， 我们的内孔可以满足在一个丝以内，双面它的垂直度也是一丝以内，所以我们只有控制前端内孔跟装配的基本面都是一个丝以内的话，那我后期筋管或者膜才能够保证它的一个定做要求。你看我们身后这台就是内圆膜加双面膜一刀出的，这样的话我们的齿齿轮配料就是在筋管 磨齿前的，配料的低准跟精度是非常高的，那然后我们的那个磨齿会经过的工装也直观重要，所以他的工装是液压的，跟这个内孔是一侧去配合，就是再去磨这个齿，这样的话可以满足他的批量五 g 以内，甚至我们选择四 g 以内都可以。
30iHF合发齿轮
01:30查看AI文稿AI文稿本期带大家近距离了解传统轴支花键加工设备。第一个出场的是立式拉床，全自动三工位四伏拉床，搭载高精度四伏控制系统， 精准驱动，稳定拉力，三工位同步循环，上下料定位拉销一次完成，弓箭自动装甲，精准对位，高精度内花键一次成型，切削平稳，效率翻倍。四伏节能静音，适用于轴类、套类精密批量加工，省人工精度，稳产能高设备节能静音，故障率低，大幅降低人工成本， 是精密花键内孔件槽批量加工的优选设备。第二个出场的是撮齿机，全自动撮齿加工，冷挤压缩性齿形一次成型，同轴度好，光洁度高，耐磨性更强，批量产品误差小。 最后压轴登场的是机械手花键轴滚齿机，这款数控高速滚齿机采用高精度数控系统，带水冷加工滚齿工艺， 自动装甲，自动滚削，连续循环作业，齿形精准，分度均匀，生产效率大幅提升。稳定性强，耐用低耗，批量量产一致性强，这就是优凯倾力打造的花键加工设备。优凯花键加工设备含盖、拉、搓、滚三大工艺， 精度稳定，效率领先，节能耐用，为传统轴精密制造提供专业系统化解决方案。 下期视频带大家详细了解我们的王牌设备，瑞士 grub 冷压齿机，敬请期待！
29UKAT浙江优凯
01:12查看AI文稿AI文稿花键是机械转动核心连接部件，加工精度直接影响设备转动稳定性与使用寿命， 需精密检测把控尺寸与配合精度。我们可提供多项检测项目，包括尺型精度、同轴度、分度精度、表面粗糙度、尺寸公差、配合间隙硬度、耐磨性能检测。此外，还能对键开线花键 举行花件、内花件、外花件、精密花件、重在花件、汽车花件、工程机械花件等多种类型的花件进行检测。我愿提供花件相关的检测技术服务，服务范围覆盖汽车制造、 工程机械、风电设备、机床加工、农机装备、航空船动、液压机械、传播制造八大领域。 总部设在北京，在全国各省会城市设有二十九家分院。实验室设备完善，配备了三坐标测量仪、精密粗糙度仪、 印度检测仪等专业实验仪器，可出具权威合规检测报告，为机械转动部件质量管控提供保障。
01:09查看AI文稿AI文稿m b 球面花键是一种用于实现高精度直线运动与扭矩同步传递的精密转动部件，广泛应用于自动化设备与高端机械系统中。其结构主要由带有花键齿形的轴与内置滚动体的花键套组成，通过滚珠在球面滚道内循环运动，实现低摩擦、 高效率的动力传递方式。该产品的核心优势在于具备良好的自动对珠能力，可有效吸收安装误差与轴向偏差，从而降低系统硬力，提高运行稳定性。同时，球面接触设计使其在承受较高负荷时仍能保持平稳运动，显著提升使用寿命与精度保持性。 相比传统滑动式花键结构， n b 球面花键具有更低的启动阻力、更高的响应速度以及更优的耐磨性能。 在应用方面，编地球面花键广泛用于工业机器人关节、半导体制造设备、数控机床、 精密搬运系统及自动化生产线等场景，特别适合对精度、速度与可能性要求较高的工况，是现代高端直线转动系统的重要核心部件之一。
01:12查看AI文稿AI文稿花键量规作为精密测量工具，其精准度直接影响机械转动部件的配合精度，与使用寿命。专业计量校准有关，校准需依据对应标准，如举行花键量规遵循 d、 b、 斜杠 t 一 零九一九二零二 一、圆柱直尺键开线花键量规参照 j j f 一 五五七二零一六。校准前需将量规至二十摄氏度恒温环境静止， 确保温度稳定。校准过程中，运用三坐标测量仪、专用花键测量仪等设备对尺厚、挎棒距、 尺距累积误差等关键指标进行检测，通过通知法验证尺寸公差，着色法判断表面接触精度，光系法检测行为误差。多维度保障量规精度。选择专业计量机构是关键。华中行计量凭借先进设备、 专业技术团队，严格遵循校准规范，为各类花剂量规提供精准高效的剂量校准服务，助力企业把控产品质量，保障生产精度。
08:05查看AI文稿AI文稿今天咱们来讲讲公差与配合。先从最基础的公差的定义开始。公差是零件加工时尺寸被允许的变动量，注意这个允许的变动量，意思是尺寸不可能做的完全一样，总会有偏差，这个偏差必须在某个范围内才算合格。 还有，公差本质上是一个没有符号的绝对值，它只表示大小，不表示方向。最后，公差体现的是加工精度要求公差越小，要求的加工精度越高。比如一根轴，基本尺寸是费二十毫米， 最大极限尺寸是二十点零零毫米，最小极限尺寸是十九点九八毫米。它的公差怎么算呢？很简单，最大极限尺寸减去最小极限尺寸等于零点零二毫米， 这个零点零二毫米就是公差。这里还有给大家整理很多的学习资料，以及一些机械书籍和软件插件等等，都是整理好的暗号。七十七，尝一尝为什么需要公差？ 这里涉及到三个核心理由。首先是保证互换性。同一规格的零件，比如某种螺丝， 只要工差控制在范围内，任何一个合格品都可以用来装配，不用挑挑拣拣，不用二次加工，这就是互换性。互换性是大规模工业化生产的基石。第二个原因是制造可行性。 理论上我们当然希望零件做的越精确越好，但现实是机床有精度限制，刀具会磨损，测量也有误差，要把尺寸做到绝对精确，成本极高。所以工差实际上是在告诉你，做到这个精度就够了，再高也没必要。 第三个原因是平衡性能与成本，因为精度越高，成本增加的幅度是指数级的，比如把公差从零点一毫米缩小到零点零一毫米，成本可能增加百分之五十。但如果要从零点零一毫米缩小到零点零零一毫米， 成本可能增加百分之三百甚至更多。所以，在满足产品功能要求的前提下， 选择合适的公差等级，在性能和成本之间找到最佳平衡点，这才是聪明的设计。再看公差，公差带就是用来表示尺寸允许变动范围的一个区域。想象一条线段从下偏差延伸到上偏差，这条线段就是公差带。 公差带有两个关键因素，决定大小和位置，大小由标准公差等级决定，位置由基本偏差决定。公差带有五个核心要素构成，第一，基本尺寸，这是设计师给定的尺寸，是计算所有偏差的起始基准。 第二，上偏差用 e s 表示孔，用 e s 表示轴，是最大极限尺寸减去基本尺寸的结果，代表尺寸变动的上限。 第三，下偏差用 e i 表示孔，用 e i 表示轴，是最小极限尺寸，减去基本尺寸的结果，代表尺寸变动的下限。第四，公差大小就是上偏差减下偏差的绝对值， 它决定了公差带有多宽。第五，公差带位置由基本偏差确定，决定公差带相对于零线的位置，大家记住，基本尺寸是精准，上偏差和下偏差决定范围， 公差大小决定精度高低，基本偏差决定范围的位置。再来讲讲偏差， 上偏差和下偏差的计算公式非常直接，上偏差等于最大极限尺寸减基本尺寸，下偏差等于最小极限尺寸减基本尺寸。注意， 大写字母专门用于孔，小写字母专门用于轴，这个区分在后续学习配合的时候会非常重要。举个例子， f 二十五 f 七轴 i t 七公差值 t 等于零点零二一毫米， 基本偏差 f 的 下偏差 e i 等于负零点零二零毫米。首先计算上偏差 e s 等于 t 加 e i 等于零点零二一加负零点零二等于正零点零零一毫米。 然后计算最大极限尺寸，二十五加零点零一等于二十五点零一毫米。 再计算最小极限尺寸，二十五加负零点零二零等于二十四点九八零毫米。所以这根轴的直径必须控制在二十四点九八零到二十五点零零一毫米之间才算合格。 再来讲公差等级，公差等级是确定尺寸精确程度的等级，根据 g b 杠 t 一 八零零点一杠二零零九标准，公差等级分为二十个等级，用 it 加数字表示，从 it 零幺到 it 十八，数字越小，精度越高。 比如 it 零幺是最高的精度等级， it 十八则是最低的精度等级。再来看到公差的选择， it 零一到 it 四这些超高精度等级加工难度极大，成本极高，只有在精密仪器、凉快等场合才会用到。 而 it 幺零以下的中等精度等级，成本相对可控，是大多数机械产品的主流选择。在实际工作中，选择合适的公差等级需要考虑四个条件， 第一，使用要求，不同产品对精度的要求差异巨大。第二，加工工艺必须了解企业现有设备能达到什么精度。 第三，经济性，这是设计者最容易忽视的。第四，测量条件，再精密的设计，如果工厂的测量手段跟不上，也是白搭。再来看加工方法与公差等级的关系， 高精度加工通常用精密成型的方法研磨，可以达到 it 一 到 it 五。表面粗糙度 ra 在 零点零一二到零点一微米之间， 这是目前能实现的最高精度之一。横磨可以达到 it 四到 it 六，常用于液压、钢桶等精密零件的最终加工。 筋膜可以达到 it 五到 it 七， ra 在 零点一到零点八微米之间，是齿轮、轴承等精密零件的常用加工方法。 在通用机械制造中，最常用的是车削、洗削、钻孔等切削加工方法。精车和精汤可以达到 it 六到 it 八， r a 在 零点四到三点二微米之间。适合中等精度要求的零件。 普通车削和洗削通常在 it 九到 it 十一， ra 在 三点二到十二点五微米之间，能满足大多数普通机械的配合要求， 钻孔的精度相对较低，一般在 it 十到 it 十三， r a 在 六点三到二十五微米之间。对于批量生产或粗加工成型加工是更经济的选择。 冲压加工可以达到 it 十到 it 十四， r a 在 一点六到十二点五微米之间，是钣金件大批量生产的主要方法，铸造的精度最低，通常在 it 十四到 it 十六 r a 在 十二点五到一百微米之间，但成本也最低， 适合毛坯或对外观要求不高的零件。最后来讲讲 it 零一到 it 四，属于超高精度等级， 主要用于量块儿、精密、量规等尺寸精准。 it 五到 it 十是大多数机械产品的核心区域。 it 五到 it 七，用于精密机械的关键配合部位， 比如发动机的曲轴与轴承、精密机床的主轴系统等。 it 八到 it 十，用于一般机械的重要配合部位，比如减速器中齿轮与轴的配合、普通机床的进给系统等。 it 幺幺到 it 幺四，用于一般精度要求和不需要配合的部位，比如螺栓孔、铆钉孔、非功能性的轴类零件等。 it 十五到 it 十八、用于低精度或未加工的表面，比如铸件、锻件、焊接件的粗加工表面。那今天就讲到这里，咱们下期视频再见！
713清晨机械百科
