丹佛斯变频器FC怎么设置面板运行
按两下菜单键进入参数菜单， 调到三组参数 n、 o、 k， 进入三组参数， 按到参数三到十， 按下， ok， 进入三到十参数，默认选择领组速度，进入领组参数，修改领组速度百分比，单福斯给定的是百分比，百分之一百对应的是三零三的速度， 设置为百分之一百，默认就是运行五十赫兹， 按 o k 键确认，按菜单返回主界面，至此便设置完成。
粉丝2009获赞3652
相关视频
03:03查看AI文稿AI文稿按两下菜单键，进入菜单， 进入菜单后按到一组， 按下 ok， 按到参数一到二十，电机额定功率， 按下， ok， 根据电机铭牌设置电机功率， 按下 ok， 按到参数一到二十二，电机额定电压，按下 ok， 根据电机铭牌设定 电机额定电压， 按下 ok， 按到参数一到二十三，电机额定频率，根据电机铭牌设置，按到参数一到二十四、电机额定电流， 根据电机铭牌设置， 按到参数一到二十五， 电机额定转速， 根据电机铭牌设置电机额定转速， 到此电机参数设置完毕。电机参数设置完成后，按 导一到二十九摄之二进行电击字学习， 设置二后按下 ok 确认，如面板所示，按下焊档开始自学习， 按下后等待一段时间， 等到面板提示，按下 ok， 即完成自学习。
1270电气临时工
02:34查看AI文稿AI文稿这是丹克斯二零二零年新推出的 fc 二幺变频器，这款变频器主要针对用于物流行业的客户，对于物流行业的客户具有很高的性价比。接下来我给大家讲解一下这款变频器的基本操作。 这边的一个指示灯按送电的时候，正常状态下按灯亮往里能，当我们出现警报的时候会出现往里能黄灯闪烁，但不会影响变频器的运行，告诉你变频器处于一个有危险状态， 本来我们灯亮的时候变频器会跳闸，并且输出一个故障信号，这时我们变频器会自动停机，提示您您变频器出现了故障。 然后我接下来给大家讲解如何进行参数修改，以及参数的一个应用面板上载以及下载慢。用键按两下进入我们主菜单， 这时我们显示的是一个一级主菜单，我们可以上下键选择你要更改的一个参数，按住 ok 键进入参数组，上下键修改二级菜单， 按 ok 键进入上下键修改参数， 按 ok 键确认。接下来我们可以按 bug 键返回， 这时候回到我们的主界面，接下来给大家演示一下如何利用我们的面板来保存参数。 按 mand 键两下，找到第零组参数，按 ok 键进入，按上键找到零杠五零 参数图， 找到零杠五零，按 ok 键确认，进入修改，将零杠五零改为一，按 ok 键确认，这时候面板显示正在保存， 当面板显示档，说明变频器保存完成，同理将我们的零杠五零改为二。 这个时候是将面板的参数下载到变频器本身，按 ok 键确认 下载参数中， 当前是档下载完成，这就是 fc 二幺变频器的一些基本操作。
141津信变频
01:38查看AI文稿AI文稿v l t flow drive f c 幺幺幺 本地启动使用变频器面板，我们可以实现本地启动。首先确认参数五杠十二默认为惯性停车，我们将该参数设定为零。 无功能或者短接十二和二十七号端子，按照如下顺序依次设置参数，这些参数需要根据实际工况调整。设置参数三杠四十一、设置加速斜坡时间，设置为三秒。设置参数三杠四十二、 设置减速斜坡时间，设置为三秒。设置参数四杠十，设定电机方向，设置为顺时针方向。设置参数四杠十二、设定电机的最低频率， 设置为十赫兹。设置参数四杠十四、设定最高频率，设置为三十赫兹。设置参数四杠十八、设定电流极限，设置成一百一十， 设置参数四杠十九、设定绝对最大频率，设置为四十赫兹，不得低于四杠十四，点击速度上限。当所有参数设置完成之后，按下黑档按键，可以通过面板的上下右键设定频率，调节频率大小。 通过显示屏右上角的转向箭头确认电机转向需要停止电机，按下 off 按键。
80电气临时工
00:22
01:08
00:47查看AI文稿AI文稿现在正在考虑参数啊，零杠五十能调到零。零杠五十，看不清吧？看不清吧？零杠五十， 零杠五十改成一，就是说把面板的参数，不是把变频器的参数全部上传到面板， 现在正在上传，看到了吗？能看到吗？正在上传。好，上传完以后 好了，然后我们再把这面板拆下来，装到这个机器上，上传到这个，下载到变频器里边就可以了。零杠五十改成二，这个就是不发了，直接说一下零杠五十改成二，这个。
00:36
01:13查看AI文稿AI文稿单佛四 sc 五十一参数复制，按两下菜单，进入菜单，选择零组参数，按到参数零到五十 零五十设置一，上传参数到面板， 按下 ok 后等待一段时间，提示完成后，变频器的参数都复制到面板上了。如要把面板的参数下载到变频器，按到零到五十，设置二， 按下 ok， 等待一段时间， 提示完成，说明面板的参数都下载到变频器。
402电气临时工
07:17查看AI文稿AI文稿大家好，这期节目我介绍 f c 三零二这款变频器啊。呃，如果你想学单复式变频器的话，我建议从 f c 三零二开始学，如果你学会了这一款变频器，其余的变频器，嗯，你感觉都是一样的， 因为，呃，这个 vrt automation driver 变频器，第一款变频器就是 x， 三零二后续延伸了好多系列的。呃，其实它的 根本，不过软件和硬件的根本都是从三零二这款机器然后出来的，后续的一些什么幺幺零二二零二三六零二五幺二， 基本上就是他的根本，硬件和软件的根本，从三零二衍生过来的。三零二这款产品啊，是丹布斯唯一的一款适量 变频器。嗯，他在丹麦研发生产啊，这款变频器啊，基本上可以。嗯，涵盖所有的机械应用吗？ 目前来说大上大部分的机械应用三零二都可以满足。然后我简单介绍一下咱们的硬件，三零二这款硬件便秘书的硬件结构， 这个是中文面板，还有一款面板，这个是数字面板，大家看一下这个数字面板，这是一个中文面板啊，支持二十多个语言的面板。数字面板，简单的一个数字操作，但是不能复制参数，这样的下下载参数 大家看一下啊。其实，呃，三零二有几个插头啊？有几个 扩展口？这个是 a 卡扩展口，一般是通讯的扩展口，像像 dp 通讯啊， pro nat 通讯啊， eat 通讯啊，这是一般是插到这个口上，这个是 b 口。 b 口是什么？一些编码器的一个扩展口啊，输入输出啊，呃，输入输出模拟量啊，插到这个段子上， 嗯，这个呢？这个这边是个 c 口， c 口呢？ mco 三零五，就咱们运动控制卡。嗯，叫同步卡吧，插在这个口上， 然后这边还有一个叫拆下来啊，拆下来有一个叫。呃，金口，金口，这个黑色的，拆出来以后，金口这个主要是外置二十四伏电源， 这是他整体的， 这是他的接口。这个呢这个口呢是个电源输入接口 l 一 l l 三，然后这个呢是 uvw。 最后这三个，这个是自动逼，正逼负自动端子，这个呢是直流母线端子，一共制了些段子，整整点结构。然后呢这个呢是继电器二，这个是继电器一，然后提供了两个继电器。 嗯，看这个输入输出端子啊，看一下输入输出端子啊，这都是可他拔的这单不是默认的一些端子啊。我简单介绍一下咱们这个端子的一些功能啊。 嗯，这个六十六十八，六十九是四八五正和负，六十八是正，六十九是负，这个六十一是一个平平地。然后呢这个是接受咱们四八五信号的，可以接受 modbas 和詹姆斯的 fc 协议。 嗯，这个是 usb 口，然后可以连接 mct 幺零进行调试，连接调试的三十九和四十二。然后这个呢是三，四十二是正，三十九是负，是模拟量输出， 当不是只提供标配的话，不，不接输入输出卡的话只提供一路模拟量输出，然后而且只能是电流，不能是电压。五十是一个十伏，然后五十五是十伏，负 五十三是电压和电流。嗯，无事也是电压，电流，电压和电流的切换是通过这个宝马开关 无扇，左边是电压，右边是电流，电流，左边是电压，右边是电流，无数是左也是。左边是电压，右边是电流。通过一个硬件方法，然后进进行一个，进行一个更改 这个，然后有螺丝刀，然后一撬直接就撬过来了。 下面是 drdo， 嗯，丹布斯三零二标配的是安全停车功能，所以说这个三十七端子啊，就是安全停车功能，然后是一个长臂的，如果你 使用他的话，如果说使用安全停车的话，这个，嗯，急停按钮，然后让他一集体让他断开，就安全停车了。呃，变频器会报 aa， 六十八故障会进行急停。 十二和十三是是短在一块的，是一个电源，还有手扶咒，十八是一个 dr 默认启动，十九是个默认复位，嗯，也是个 dr 段子，二十七也是个 dr， 也可以做 do， 二十七，二十九 drdo 可以选择， 但是呢，二十七，但不是这个，基本上所有的系列哈。嗯，二十七端子的默认功能是惯性停车反逻辑。嗯，如果说你想上电不改参数，手动启动变频器或者自动端子启动变频器的时候，必须把十二和二十七短接， 或者是把五杠幺啊设成零，把二十七功能设成无功能或者是短接他，因为好多客户打电话基本上是手动没法启动，手动没法启动这个变频器什么原因？ 就是就是这个，就是这个二十七秒短接或者五个样没有设成功能，现在的话短接了肯定可以启动。然后呢，如果说拔掉看能拔掉吧，你看啊， local， local， local cos， 这什么意思啊？专线停车吧，大家看看啊，韩语，大家看一看。惯性停车，我在手机进行转上啊。 嗯，看看啊，运营的参考字看见了吗？这就是短和不短的区别啊。然后呢，或者是把五杠幺二设成零，把二十七段子、二十七段子设成五，功能二十九、三十二、三十三，也是一个 dr。 嗯，输入。然后呢？大家看一看也可以。后边二十七、二十九、三十二、三三也可以做一个高速脉脉冲输入，输出口用基本上这个变频器，这个标配的这个端子功能啊，讲一讲后边，后边 是两个继电器。嗯，这个不说了，这个 off of of all over， 这段子十二十八一短接就可以启动了，然后设置一个电压值、电流值或者是预值参考值都可以。

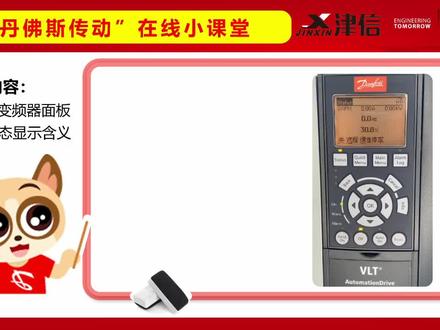

03:36查看AI文稿AI文稿大家好， 欢迎大家来到丹弗斯传动在线小课堂， 今天给大家介绍的是 lc 三零二便秘漆面板显示的五个状态参数分别表示的含义。 如右图所示，五个红色方向中分别显示一个状态参数值，从单位上看分别是速度、电流、功率、频率和百分比。 那这五个状态参数分别代表的含义是什么呢？是否能够对其进行修改呢？点击菜单 mamelam 按键，两 四面板将显示参数。设置主画面，此时点击中间 ok 键，显示零杠零清号。基本设置。 点击下三角箭头键两次选择框虚线框转移到零杠二信号 lcp 显示器， 此时点击中间 ok 键将显示参数零杠二零显示行一点一 显示行一点一表示面板五个显示状态的第一个， 其设置参数为幺六杠幺七。速度 ipm 在设置 参数时，同时能观察第一个和第二个显示状态。点击下三角箭头一次参数零杠二幺显示行一点二，表示面板五个显示状态的第二个， 其设置参数为幺六杠幺四，电动机电流单位为安排。 点击下三角箭头键一次参数零杠二二显示行一点三， 表示面板五个显示状态的第三个，其设置参数为幺六杠幺零 电动机功率单位为千瓦。点击下三角箭头键一次参数零杠二三 显示行二，表示面板五个显示状态的第四个，其设置参数为幺六杠幺三，电动机输出频率单位为赫兹。 点击下三角箭头键一次参数零杠二四显示行山，表示面板五个显示状态的第五个，其设置参数为幺六杠零二，速度参考值单位为百分号。 此时点击 ok 键将参数零杠二四设定值有幺六杠零二参考值百分比修改为幺六杠零幺参考值单位。 然后按 ok 键进行参数修改确认。此时按 ctus 键观察 卡面板五个显示状态的第五个速度参考时，单位由原来的百分号变成了速度单位 rpm。 感谢大家的观看，再见！
90津信变频
