大家好,今天给大家讲一下咱们双起飞点地面站的这种题型啊,希望呢,通过我的讲解,大家能做到举一反三,好吧,那么看题, h 到一横向十五度, h 到二距离十五米,一二三四正方形,边长三十米。咱们读题了以后呢, 先看明白,这是一个一二三四是一个正方形,对吧?啊?这个角五,不管是直角还还是什么角,咱不管,咱就说这个,解析思路啊,解析思路,重点是看这看这 对不对?你看到十五和三十是不是?三十是十五的二倍啊?那么咱们是不是可以把它往三十度,六十度、九十度的三角形地方去想?那么好,像这样的题,咱们可以先找起飞点再去转图,对吧?那比方说,呃, s 到二距离十五米,你画条辅助线对吧? h 到二,这是 h, 十五是它的一半,那你再把它和一连上,那它是不是可以画成一个三十度、六十度、 九十度的直角三角形呀?那么三十度所对的直角边十五米斜边对不对?三十米是不是就满足这个题的条件了?那起飞点怎么走?看二点二到一,一百八十度,顺时针转六十度,是不是 二百四十度十五米,对吧?那你,呃,起飞点找完了以后,比方说起飞点在这里,对吧?起飞点在这,起飞点 相对于二点找完了之后,起飞点到一点会有条线,对吧?起飞点找好了之后来转图, h 到一是十五度, h 到一是十五度,看是不是这是不是就十五度了? h 到一啊,不够, 不够的话咱们再转一下,你好欢迎啊啊,不够的话咱们再再转一下, h 到一是不是十五度就满足这道题的条件了,是吧? 但是为了让大家能做到举一反三,是不是我给大家改一下条件,这个地方我不要十五米了, 我要个三十米,怎么样?三十米的话啊,你就把它想象成一个等边三角形嘛。 s 点大概在这个位置,是不是一二三都是六十度?三十米还 所有内角都是六十度,对不对?那二到 h 是 不是一百八加六十还是二百四?二百四十度距离呢?就改成三十米了, 对吧?那咱们再看,再再改个条件,再改个条件,是不是这个地方不玩三十米的事了? 三十除以一点四一四,我不知道,我不知道是多少啊,就是大家下去自己可以算一下,但是也没必要算,我只跟你说一下解析思路就行了。三十除以根号二的话,你可以把它当成一个等腰直角三角形,对吧? h 三十除以根号二,这个也是三十除以根号二,这个是三十,对吧?那这个角多少度?四十五度是不?一百八加四十五多少?二百二十五度, 然后三十除以刚好二米,那再看 s 到二的距离,还有可能变成什么?还有可能变成 这个数,看三六九嘛,对不对?三十度,六十度,九十度,一比二,根号三是吧?那么斜边咱们知道了,是三十米,那我现在告诉你,是三十米除以根号三, 三十米除以根号三的话,你就相反的这个三角形直角 h, 这是三十除以根号三, 对不对?这个角三十度,这边是十五米是吧?这个角是六十度,那么 h 相对于二点就是一百八加三十多少度?二百一十度,然后三十除以根号三米。 还有什么题型?既然讲就一次给大家我我所能想起来的,我给大家都都讲一下,还有可能是这个数,还有可能是多少米,如果再过分一点的话,还可以是多少米?十八米。 好,这个十八米的话其他数字都不变。十八米的话,我想给大家抛出一个问题啊,如果是十八米的话,这个该怎么算呢? 如果是十八米的话,咱们如果是十八米的话啊,二到 h 的 横向角度是多少? 知道的同学请打在评论区。好吧,那么请问像这种类型的题大家都学废了吗?
粉丝2268获赞1.3万

大家好,我是曹笑,我发现好多同学在考试中都挂在地面上,要么条件没说对,要么时间检查不够,我今天教给大家一个方法,快速做头发,至少多出两到三分钟的检查时间。 今天我带来这个图形,是地面中常见的图形,等边三角形,很简单,一个图形跟着我的四位角做这个图,它只需五秒钟就能做完,然后开始好,我们开始做图啊,根据我们的条件,它是一个等边三角形,然后它的一个边长为 a 为三十。 后面的条件我就不做了,因为是我们的一些条件,然后我们在图上标标记都是六十度,因为等边三角形, 然后我们开始作图啊,一到二,我们的二到三和我们的一个三到一,零到零到一,我们是不做,要求一到二以二点画十字,他是从左往右走,我们就是一个九十度,因为等边三角形是三十米,二到三,二到三 啊,就是因为二百二往一走是二百七,二百七,顺势走了六十度,就是我们的一个三百三十度,然后三十米, 然后三到一以三点画十字,就是两个平方的三十度,竖下一百八,一百八,顺时针就是二百一十度,加上我们的三十度 三百三十米。然后根据我们的一个一个考官给的条件,一到二明显就是我们的九十度,好 h 到一 h, 再一点的正斜方向,正斜七十度,好一百米,我们的得到的条件都出来了,开始作图, 我们开始常规法作图,首先点开我们的相对坐标编辑器,输入我们的零到一,不做要求这个点,然后输入我们的一到二九十度, 然后三十米,然后保存,然后添加,输入我们的二号点到三号点,三百三十度,三十米添加,然后我们的图形就画完了,然后做我们的一个旋转,然后条件是一 条件一到我们的二,他是一个九十度,我们添加,添加完,旋转完,很明显他图形是不会动的,然后输入我们的第三个条件,起飞点,选择我们的坐标一,然后我们得到了一个度数二百七十度,然后保存,输入我们的一个距离, 然后是一百米,然后保存,选择覆盖,然后添加我们的一个起飞点,然后添加好我们的图形就发完了。接下来我们用快速作图法开始作图, 根据条件等边三角形得出他所有的夹角都是六十度,因为角一角二,角三,他是逆时针走向,我们知道顺加逆减,只需要这些条件我们就可以开始作图,开始作图,点开我们的相对坐标编辑器, 然后添加我们的一号点,选择夹角,负六十度,保存三十米,然后添加,添加,添加,然后就出来了图形,然后做我们一个旋转一 到二调节,给我们一个九十度保存,然后旋转过去,然后做我们的一个起飞点,一得到条件 二百七十度啊,一百米,上面夹角改成我们的一个方位角,然后覆盖我们的一个起飞点,就能做到我们的图形。哇,怎么样,是不是很快,不管是梯形,弓形还是蝴蝶形等等都有快速做图法。下一期你想看什么图形? 欢迎在评论区下面留言啊,关注我,学习更多我们的 g 地面站小知识。

大家好,今天我给大家讲一个比较具有代表性的一个地面站,因为现在最近这段时间,我们上次也是带学生去考试,地面站的挂科率特别高啊,现在有的几乎一个机构里面是全军覆没的。所以今天我们做一个比较有代表性的一个题,然后 通过我们的视频讲解,加上我们的作图的这个视频在一块,让大家了解一下咱们这个图形。这个图形 我们现在看条件,起飞点要求是 a 点在一点和三点的中点相交,起飞点在 a 点的 s 方向,那我们相交的这个点是在这里,那这个地方就是他们的 a 点。那么现在 现在看一下,我们先把我们的边长标好,让二到三的长度等于一到四的长度等于六十,那就是二到三的长度,这里是六十米,是不是?然后说一到二 三到四的长度,这一段,这是一百二,那这一段也是一百二,那我们由此可以得出,我们现在这个图形应该属于,这应该属于一个 等边三角形,他们的角度都是六十度的,这样便于我们作图。现在现在我们把简单的作图思路我们来理一下,我们如果说我们用华科尔地门站用它的 夹角法,那我们一到二的航线他是先做,他的长度先不要管,然后从二到三的这个这个航线我们做夹角应该是用多少六十度,是不是那夹角应该竖他的什么正转, 也就顺时针转,顺时针转的话,我们这里应该是夹角应该是六十度,做到这个点的时候,他的夹角也是六十度,因为他还是正转,然后做到这个点的时候,然后是负六十,好,横线就闭合了,边长竖好, 其他的条件我们看好了以后,最后再输他的条件,后面就是看我们在华科尔地面站软件上面是怎样做的。 好了,下一步我们打开我们的华科地面站,先新建航线,然后在地图上随便打一个点, 打完点以后,我们在我们的航点编辑器里面直接输入咱们一到二的长度一百二十米,角度咱们不用管,直接添加。 重点来了,下一步咱们就用他们的夹角法,夹角法输入二到三的这个和一到二的夹角是六十度,添加他的长度六十米。 好,下一步还是用夹角六十度,长度是一百二十米,三到四的边长就做出来了,添加,然后下一个夹角我们是逆转负六十,他们的长度是六十米。好,添加 我们的四到一的航线也做完了,咱们的图形就闭合了。 好了,下一步我们就开始做我们的航线旋转,给的一只条件是三到二的航线是负一百三十五度,换算下来就是二百二十五度,然后在我们的航线旋转上面选咱们的三点到二点, 然后输入他的方位角是二百二十五度。好,咱们的图形转过来了,在这里我们就应该做起飞点了,现在按我们第一个条件 在他的相交处打一个点,就是咱们的四点,四点也就是现在的 a 点,现在到航点编辑器里面输入咱们的 a 点,就是四点,输入他的方位角。第一个条件 起飞点再 a 点 s 方向,那就是 a 点,四点方位角输入咱们的一百八十度,长度五十米,覆盖到咱们的后门点,这就是咱们的起飞点条件,起飞点做完以后, 我们来验证一下他的正确与否,那我们现在就用我们的测距工具,从四点到起飞点,量一下长度、角度都没有问题。下面就该做我们的 小条件,航线高度六十,那就起飞高度,航线高度,返航高度都是六十,水平速度五米每秒,我们的返航速度和水平速度都是一样的,五米每秒, 下降速度和爬升速度就是咱们的垂直速度三米每秒。输完我们的条件, 然后看我们的条件里面是各点旋停三秒,将我们的旋停时间改成三秒。 完成以后他又给了一个三点,机头朝向 s, 打开我们的三点,在三点的方向,机头方向下面改成一百八十度,这就是咱们的单一航点动作,三点的航点动作是一百八十度, 所有的图形就做图形做完以后检查我们的小条件,看有没有输对,然后去把我们新增加的那个 a 点,也就是四点删除。好,我们整个图形都按照咱们题目里面的所有要求完成了。


跟着曹教思维走,学习提升大步走。大家好,我是你们的曹教,今天曹教给大家带来的是福建零二十二月二十九日两个经纬度条件该怎么去理解? 好,首先我们看到两个经纬度啊,他告诉我们 h 点和 e 点的经纬度我们该怎么去做了,总共有两种方法啊,我先来演示。第一个就是我们先输入我们的 h 点的一个经度的呀 的一个经纬度坐标三十八秒保存,然后二十三十八十六度十六秒,保存好,我们的起点就过去了,然后这时候我们随便添加一个点,然后去在这个点里面去改这个一点的一个经纬度, 那他告诉我们是一百一十二度四十二分三十六秒,然后保存维度也是一样的啊,二十三度十八 分十八秒,我们好,我们的起飞点和一点的位置就出来了,然后进行我们正常的一个作图,他告诉我们二点位于三点南偏西三十度。好,这个我们自己经过一个一些反锥朝向,他得出来了。好,一到二是三百三十度, 保存添加就顺着走就行了,然后是九十 一百五十度,然后是二百一十度,然后是二百七十度。好,好, 这个三到二到二点就是位于我们三点的南偏西三十度。好,我们图形就画完了,然后看曹教的第二个画法啊,来教教你们, 首先我们还是按照我们正常的就正常画图嘛,先把图形画出来,再去旋转,然后再做几个点啊,因为曹操知道他的夹角都是一百二十度 三十米,而且他是顺时针走的,就不用带我的一个符号,一个符号就用账号就可以了,然后没添加啊,我们图形就走出来了,然后这时候我们要一定要记住第二种方法啊,他先做旋转,我们已经算出来了,三到二是一个二百一十度,好,我们旋转过去就行, 好,这时候我们啊进行一个图形的一个整体平移啊,就我们先用一点起飞点,因为我们现在位置没确定,我们先确定起飞点的位置,给我们是一点的坐标,一百一十二度 四十二分三十六秒,然后保存,后面是二十三度十八分十 八秒,保存,然后把它平行过去啊,他就过去了,好,这时候我们再做我们的起飞点啊,单独去改我们的起飞点那个位置,一百一十二度四十二分三十八秒,然后保存, 然后二十三分十八秒,十六十八分十六秒啊,保存,很明显这两个图形最终得到条件啊,都是一模一样的,你看 起飞点到一都是八十三点九,三百一十七点四,所以说这两个方法同学们更喜欢哪一种呢?欢迎在评论区留言。


大家好,今天给大家来讲一下关于正右侧分的这道题。首先来看考官所给的条件点精度,一百二十六度三十二分十四秒,纬度四十五度四十八分四十九秒。三到二,横向为正右侧分,分向为西分,二点到 s 点,横向 顺分五十米来看,横向要求起飞点前规划一个无边形,并循环直行一点二边及二三边的边长三十米, 角二等于角四等于角一等于九十度。横向相对高度为三十米水平速度三,垂直速度一,停止转弯,各点停留时间停留两秒。三到二的横向为正右侧分,分向为西分,分向是分的来向,所以为西分。 三点到二点横向为正右侧分,也就相当于三到二十一百八十度,它是靠西分方向永远不动 来看你的横向来转,所以三到二的右边是正右侧粉,是吸粉,所以三到二是一百八十度,也可以理解成二点到三点的左侧粉,所以二到三是零度。首先我们先设置起飞点,随便点一个,一点的话,一点到二点 是零度三十米,九十度三十米。有同学不会开根号的,来我给你讲一下怎么画,最简单看边长是三十,我画三十的一半是十五,所以一百八十度十五米 画下来之后,再往西画二百七十度的十五米,你把这个四点删了,他就连起来了。然后再看,再从九十度画十五米,一百八十度画十五米,把这个五点删了,是不是他就能连起来了?会开根号的直接用三十来 除个根号二就可以了。图画完之后来转图,二点到二十一百八十度,二点到起飞点是顺分 五十米,所以基础点是二顺分,所以二百七十度加或减个一百八十度,是不是九十度五十米,然后我们覆盖我的起飞点,这样是不是就好了?原图画完之后再来改精准度,找到起飞点,这边有 这个转换工具,直接转就行。精度是一百二十六度三十二分十四秒,四十五度四十八分四十九秒,点完点旋转多平移几下,那就图就过来了。完了之后改条件水平三,垂直一 点,转弯停留两秒,航线高度与起飞高度一定要设成一样的,最后改航线闭合 循环。最后一个点一定要划回去,手动还是要划回去的,因为有的考官他不会认你的航线闭合这个点,所以你要手动划回去。画加个六点,在一点正上方加个六点,这道题就讲完了。

大家好,最近考场出现了很多关于双起飞点的地面站相关题目,今天我们就来看看这道题如何解决。 首先我们看第一个条件,一到二等于二到三及一到二,二到三这两条边是相等的,所以我们连接一点到三点,则可以得到一二三,这个三角形必定是一个等腰直角三角形。由条件可知,一到三等于一百米, 而角一等于一百三十五度,角二等于九十度,所以可以得到有三角形一、二三是一个等腰直角三角形, 所以根据等腰直角三角形的三边关系,一比一比根号二,可以算出一到二、二到三这两条边为七十点七米。我们来看下一个条件,风向为东北风,且 h 到四为顺风。 那么我们怎么来理解这句话呢?东北风是指风的来向,也就是说风是从东北方向吹过来的, 而 h 到四又是顺风,所以 h 到四点的方向为二百二十五度。我们来看下一个条件, h 到二等于五十米, h 到一与 h 到三的距离相等,那我们首先肯定会想到 h 到一与 h 到三距离相等的话,肯定在这条边的终点这边五十米,这边五十米正好距离相等,可以满足最后一个条件,那么 h 到二也等于五十米。现在题目所给出的要求我们已经全部理解, 那么现在就剩下三到四和四到一这两条边的距离我们还没有计算出来。如果这是一个等腰直角三角形,这是四十五度的话,根据条件,角三等于九十度,那么这个角也等于四十五度,这等于九十度, 那么三角形一三四也是一个等腰直角三角形,由此我们可得一到四也等于一百米, 那么三到四还是根据上面的距离一比一,比根号二,可以得出三到四的边长为一百四十一点四米,由此我们已经得出了这个图形的所有条件, 那么我们现在就可以开始画图,按照一到二,二到三,三到四的顺序正常画图,画完图后进行航线旋转即可,起飞点的位置就在这里。

网上很火热的一道考场真题,昨天晚上粉丝发给我的迪奥能不能解一下做题思路,今天迪奥就带同学们深入学习。首先我们来看题,图形为五边形,注,耀图。看条件,风向为东北风,二到一为逆风,横向条件为风向 h 点到一十五度,还得距离二点十五米,又是起飞点双向条件,然后边长。为了同学们好理解,我把图形已经给大家进行了旋转,我们来看一下。 好,我们来看风向为东北风。首先我们要清楚风向是风的来向, 东北风风向是从东北方向吹过来的,东北方向是多少度?四十五度, 二到一为逆风,想要逆风,那我们就只有前往东北方向才能形成逆风,所以二到一就是多少,四十五度,我们来看图,二到一为四十五度, 横向已经做完了。接着我们来看其他条件,一到二等于二到三等于一到五,都等于三十米,我们来进行标注,一到二三十米,二到三三十米,一到五三十米。 那么由于角一和角二为垂直角,然后呢,二到三又等于一到五的边长,所以五到三我们可以直接进行连接,这是一个模拟的正方形,然后呢,三到五也等于三十米, 在这里加上角四为垂直角,我们就可以直接带入根号二,那么这就是一个等腰直角三角形,所以带入根号二之后,等腰边等于多少?大概在二十一左右啊,二十一米左右。然后呢,我们来看起飞点的条件, h 点到一为十五度, 距离二点还得十五米,我们大致先把 h 点的位置给他标下来,到一十五度,那么 h 点大概就在这个位置,到一点为十五度方向,然后呢,还得距离二点十五米, 看出规律没有?接着我们来看细节了,把它想象成一个模拟的三角形,那么 h 点到一点 为十五度,我们反推过来,一点到 h 点为多少度?是不是加减一百八十度,那么一到 h 就 等于多少一百九十五度。 好,注意细节啊,一到 h 为一百九十五,那么一到二为多少呢?二到一为逆风四十五度,那么反过来一到二是不是加减一百八等于二百二十五度? 来看细节来了啊,一到 h 为一百九十五,那我要转多少才能取到一到二二百二十五,减去一百九十五,那么这里这个角是不是就等于三十度? 接着我们来看边长一到二等于三十米, h 点到二等于十五米。一个三角形当中,如果一条边是另外一条边的两倍,还得加上一个三十度的角,三十度角所对应的是十五米, 那么这个三角形现在能不能想出来,他就是一个三六九的一个三角形,有了长边和短边,还有个三十度,那么另外那条边该怎么计算?是不是直接带入根号三三十米乘以零点八六六,那么 h 点到一是不是大概就为二十 六米?起飞点的位置是不是就出来了?所以最终起飞点位于一点的一百九十五度,距离二十六米。那么以上呢,就是这道题的解析思路,还想做什么题?打在评论区,迪奥来给你教学下课!

地面站双起非典加风向真题教学,哈喽大家好,我是你们的猴,最近这道题通过率极低。首先第一步做图形,我们直接用模板秒出图,没什么好讲的。第二步,转横向,要求市场地为东北风二一为逆风,那么二一的横向就为东北,也就是四十五度。 关于风向,大家记住一个口诀,顺加减,逆不变是顺风,横向用风向加减一百八十度,逆风横向不变,也就是风向是东北,那么逆风的横向就是东北方向,我们直接在旋转工具里面旋转,二一的横向为四十五度。第三步,做起飞点,这种双起飞点无非就是找一种三角形的关系。 首先我们看第一个起飞点条件,说起飞点到一点为十五度,我们用测量工具先拉出这个方位参考线, 现在大家可以确定起飞点大概就在这条线上,那么具体在哪个位置,我们接着看第二个条件,除起飞点到二点距离十五米,如果我们连起来他们的关系是不是一个三角形,现在我们唯一需要确定的就是起飞点与二异的夹角,那 那么我们看这个三角形一二边长是三十米,二点于起飞点的边长是十五米,又可以根据图形数据得知,角一等于三十度,因为一二是二百二十五度,减去三十度是不是就是一到起飞点的度数一百九十五度?这样我们是不是就联系到三六九的特殊三角形? 三十度角所对的直角边是斜边的一半,这里斜边就是一二边,所对的直角边就是 h 二的边,那么角二是不是就是六十度? 现在我们就可以确定起飞点位置了,那么起飞点就位于二点一百零五度方向十五米处,我们以二点为基准点做起飞点,距离输入十五米,角度输入一百零五度,这样起飞点就做好了,然后按题目要求调整高度、速度、停留时间等等闭合循环,最后检查航点数据,这不是简简单单吗?

好,我们先来读题,一二三五为正方形,四为中心点。首先我们画一个正方形,一二三五四为中心点,四为中心点。我们知道那个正方形的中心点还可以分割一下,这里是四十五度,四十五度都是四十五度相等的, 这边长按第二个条件,一百二十米,一百二十米,这里就是六十米,这里也是六十米,四为中心点就可以直接找到它,然后我们图形现在画出来,然后我们看图形好像我们可以看到五到四,好像一百二,我们直接航线旋转就可以完成。 然后下一个就是找起飞点,起飞点有两个条件,一个是起飞点位于一点二百一十度一百米,也就是一到起飞点二百一十度,一百米用相对坐标能直接找出。然后最后是这个起飞点经纬度是第四步, 第四步找这个经纬度,然后我们看这里还有一个起飞点,起飞点高度为很高,也就是说它起飞高度就是必须是这个四十米。我们先把图形画出来, 画的有点大了,我们现在先画出这个正方形,然后我们再找这个四点位置,在他的二百七十六十米这四点位置,然后重新画出来,我们旋转要求是五到四,五到四,一百二十度啊,我们找起飞点,一到起飞点相对坐标二百一十度,一百米啊,重新旋转完成,我们定位航线平移,起飞点精度一一八 点三七三六,纬度三十五点一二二四零移动,我们定位 home 点,然后改条件,然后看第二点里面水平,速度三米每秒,垂直速度两米每秒,然后二点停五秒停止转弯,他只告诉我们二点停五秒,那我们直接五秒 闭合不循环返航,闭合不循环返航要起飞点航高四十米,所以没改航线高度改四十,尾高度改四十。再检查一遍,好,做题完成。

在昨天浙江临沂地面站考试中,出现了这么一道题目,地面站多了一些新的条件,很多朋友都对这道题目有疑问,今天我们就来讲解一下这道题的一个简辩解法。 首先这道题的画法跟我们常规的画法会相反,这道题我们需要先确定 h 点,再去旋转图形。对于题目的第一个条件会有点绕, h 点到一点和一点到 h 点的横向相反, 很多同学就会把这个航线搞混。今天我介绍的这个方法仅需要通过数据去确定航线,这样子准确率将会大大提升。好,我们先来看题一的条件会比较绕,我们可以通过书写的方法将它表现出来,从 h 点到一点, 我们可以将它写成 h, 箭头指向一点,那么一点到三点,我们同样可以写成一箭头指向三号点。 当然在这个条件上,你要确定他是一到三还是一位于三,这两个概念是不一样的。根据题目的已知条件,一点在这个位置, 三点在这个位置,所以一点到三点应该是正好四十五度,我们就可以知道一点到三点是四十五度角。 那么由于第一个条件跟第二个条件他是相反的,所以我们就可以确定 h 点到一点的角度是二百二十五度,且我们知道 h 点距离一点一百米, 那么在第一个条件下, h 点就已经确定好了。在我们画完基本图形后,我们就可以开始确定一号点的位置。 在制导地面站中,我们无法从 h 点直接划线指向一号点,所以我们反向推理就可以知道一点到 h 点就是四十五度一百米的距离, 那么我们就可以通过地面站的相对坐标边界功能去从一点出发,画一个一百米四十五度的航点, 这个就是 h 点。确定好 h 点后,我们就可以执行第二个条件了。第二个条件我们通过地面站的航线旋转功能就可以直接挂出来二点位于一点的 风偏南二十五度方向,也就也就是说一号点到二号点是风偏南二十五度方向,也就是一百一十五度, 我们的航线旋转也完成了。接下来你只要将其他条件输入就可以了,这次考试基本上都是这个类型的题目,只要你这个会做了,其他基本上都没有什么问题了。大家如果还有什么疑问的,可以在下方评论区交流互动。

地面站真题训练第一看图形的要求,一二等于二三等于三四等于一百米,角二角三等于九十度,所以四边形一二三四为正方形,所以一四等于一百米,又至一五等于五十米。两条边长比为一比二,而角五又是直角,其特性与三六九直角三角形一致, 所以五四等于五十乘以根号三等于八十六点六米。同时该三角形三十度角所对的边是斜边的一半,所以角 a 等于三十度,角 b 等于六十度,角 e 等于三十度,角四等于六十度。此时我们已知了三条边的横向角度,还需求出横向四五与五一的角度。 先看四五,以正北方向为直角,顺加逆减为逆减两百七十度,减六十度等于两百一十度。再来看五一,我们先从五点向四一做一条垂直辅助线,得到一个三六九的直角三角形, 此时顺加逆减为顺加九十度,加三十度等于一百二十度。根据计算得到信息,我们来作图,一到二,两百七十度,一百米,二到三,三百六十度,一百米,三到四九十度,一百米,四到五两百一十度,八十六点六米 五到一,一百二十度五十米。第二看横向,要求五点在三点七十度方向及三点到五点七十度方向,在地面站软件中输入即可, 切记要选择整体旋转。第三看起飞点与返航点的要求,起飞点位于四点 se 一 百三十五度方向六十米,即四点到起飞点 se 一 百三十五度方向六十米。我们只需在四点后添加一个一百三十五度方向六十米的辅助点五点, 随后我们将辅助点五点的经纬度修改为起飞点的经纬度后,删除辅助点五点即可,切记要选择整体移动。第四,基础设置航线高度七十米水平速度三米每秒,垂直速度四米每秒转弯模式,协调转弯航线闭合循环五圈。想学习更多,欢迎加入我的飞行编队!

今天我们来看一下这道题,也是前段时间网上很火热的一道题,同样的起飞点为双向,条件位于一点,还得距离二点多少米。那么这种题做题思路该怎么去破解?一定要带同学们深入学习。首先我们来看图形, 图形为梯形,找条件,一到二的边长为两百米,先进行标注,两百米,一到四等于三到四,一到四等于三到四,没有给边长,我们先不管他角二为六十度。 好,我们再来看其他的条件,起飞点位于一点一百八十八度,方向一百八十八度,距离二点两百米。我们先把 h 点到二点距离先给他标下来,二点到 h 为两百米, 起飞点与一到二的航线的夹角为三十度。 那么这个条件已经给出了两个信息。首先第一个啊,这个三角形这边角度为三十度。第二一个 航线夹角为三十度,我们来看一到 h 为一百八十八度,那是不是在逆时针回转三十度,一到二的航向也就出来了?好,接着我们来看三角形,三十度六十度,那么这里只能为多少? 九十度?三角形内角总和一百八十度吗?接着我们来先算边长,九十度所对应的这条边为两百米,九十度所对应的为什么长边斜边两百米。有了长边算短边,直接除以二,那么哪个是短边?我们在这里先设 x, 三十度所对应的为短边,那么 x 到二也就是多少米?一百米。接着我们来算零边,也就是最后那条边长边算零边 多少?根号三乘以二分之,根号三等于零点八六六,两百米乘以零点八六六等于多少?是不等于一百七十三点二,那么一到 x 是 不是等于四到三?所以四到三也为一百七十三点二米。 一到四等于三到四,那么这里也是一百七十三点二米。好,那么接着二到三的边长为多少? 一到四等于 x 到三,二到三的总边长,加上这个一百米就是二百七十三点二米。 好,所有的边长已经出来了,那么接着我们就来看这个起飞点的条件,起飞点位于一点 一百八十八度,还得距离二点两百米。我们来看二到 h 为两百米,那么这里上面这个三角形,这里是垂直角,那么你对折下来这里是不是也得为垂直角?好,我们现在下面这个三角形想象的三角形 一个角度已经出来了,再加上两条边也已经出来了,为什么现在已知两条边 来,这两个三角形是不是共用的?这一条边二到 x 为一百米,那你下面这个三角形,这条边是不是也得为 一百米?已知两条边加一个垂直角,那我们现在下面这个三角形是不是可以把上面这个三角形想象是折叠下来的,也就是说镜像。所以呢,一到 x 为一百七十三点二米,那么你 x 到 h 是 不是也得为一百七十三点二米, 然后呢,两个相加就等于多少?三百四十六点四米, 然后 h 点位于一点一百八十八度,距离三百四十六点四米。 好, h 点的位置知道了,现在就是航向,起飞点与一到二的航线的夹角为三十度,一到 h 一 百八十八度,那我是不是再逆时针回转三十度, 就这里是不是就去到了一到二的行项?一百八十八减三十是不就等于一百五十八度一到二的行项?那么以上呢?就是这道题的解析思路,还想做什么题?打在评论区一较来进行教学。下课。

最近啊,有很多考点已经开始考双起飞点的条件,今天我们就来一个教程,就做一道蝴蝶形,四十五度角的蝴蝶形啊,条件我们就不给了,主要说一下这个关于起飞点双条件。首先我们能看到是一个图形,是四十五度的直角三角形,对吧?然后考官告诉我们,二到三的横向为 se 方向, 用亚联和领克的地面上操作方法是一样的啊,二到三 se 方向幺三五旋转。然后关于双起飞点的条件,这时候考官说起飞点到一点为九十度,距离四点为零度。 注意这里是给了两个起飞点的角度,同样没有给距离,那这个距离是不是我们要自己来算?那首先起飞点,我们假设他定在这个位置,随便点个点了啊, 如果说这是我们的起飞点,起飞点到一点为九十度,起飞点到四到四点为零度,对吧?好,我们撤销一下,那就相当于他是一个等腰直角三角形,等腰直角三角形的关系,是不是这个时候我们是就要相当于要开根号撤销,哎, 撤销一下啊,那相当于我们的就是一比一比根号二,对吧?这个距离我们是三十米,那就拿我们的三十稍等啊,三十除根号二一点四幺四,距离为二十一点二一,对吧?那我们点航点设置,找到起飞点 一点一点到,起飞点两百七十度,距离二十一点二一米,好点,确认,这个时候我们就满足了考官的要求,起飞点到一点为九十度,同理,起飞点到四点为零度。 好,我们现在做一个等边三等边三角形,如果考官告诉我们说起飞点到一点为 七十五度,距离为距离四点为三十米,那我们首先能看到起飞点到一点为七十五度,距离四点为三十米,一点到四点是三十米,对吧?那个起飞点到四点也是三十米,那就相当于它是一个 等边三角形。我们来做一道等边三角形啊,找到起飞点,一点七十七十五二五五七十五度,加一百八二百五十五度,边长三十米, 嗯,二五二百五十五度,这样就相当于是我们的一个等边三角形,起飞点到一点 三十米,一点到四点三十米,那四点到起飞点也是,也同样也是我们的三十米,这就是关于我们的双起飞点的一个要求,对吧?嗯,怎么样验证对还是错? 好,我们现在验证一下啊,现在一点到四点为三百一十五度,是不是一点到起飞点逆时针旋转了?我们说他是等边三角形六十度,那我们逆时针减,是吧?那我们就拿我们的计算机三百一十五减掉六十度,等于二百五十五度,我们可以测量一下点,测距 一点到起飞点,看是不是,是不是二百五十五度,二百五十五度, ok, 这就相当于是我们的一个等边三角形。以上呢,就是我们关于双起飞点的解析思路,大家有什么还想要了解的可以打在评论区,我是元霸。

地面站之直角梯形。第一,看图形的要求,航线一、二三、四为直角梯形,斜一四等于七十米,一二等于三十米,角三等于四十五度。首先从二点向上做一条垂直辅助线,此时三角形二、三 a 为四十五度的等腰直角,三角形 起边长比为一,比一以根号二,所以 a 二等于 a, 三等于一四等于七十米,三四等于七十米,加三十米等于一百米,二三等于七十,乘以根号二等于九十八点九米。再来看角度,我们还需求出二到三的角度,以正北方向为直角,顺加逆减为顺时针加零度加四十五度等于 四十五度。我们来作图,一到二,九十度三十米,二到三,四十五度,九十八点九米,三到四两百七十度,一百米,四到五一百八十度七十米。第二,看起飞点与返航点的要求,起飞点以一二乘四十度加角 五十米,以正北方向为直角,顺加逆减为顺时针加九十度加四十度等于一百三十度,等于一百三十度。我们只需在一点后添加一个一百三十度方向五十米的辅助点二点。随后我们将辅助点二点的 经纬度修改为起飞点的经纬度后,删除辅助点二点即可,切记要选择整体移动。第三,看航向要求二点在三点四十五度方向,即三点到二点四十五度方向。在地面站软件中输入即可,切记要选择整体旋转,整体移动包含起飞点与返航点。 第五,设置 h 点经纬度度分秒换算修改 h 点位置,切记要选择整体移动,包含起飞点与返航点。第六,基础设置,航线高度八十米,水平速度四米每秒,垂直速度两米每秒,停止转弯 t 等于三秒,航线闭合循环五次。想学习更多,欢迎加入我的飞行编队!

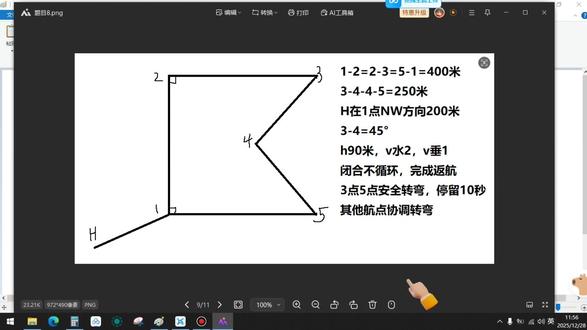

继续再做一道练习题,这道题比较简单啊,看条件,没说啥的,咱们来继续来。第一步读题同时做标注,一二等于二,三等于五到一都是个四百, 然后三到四等于四到五等于二百五十,边长都有了,还是标完边长之后,在你的脑袋里面第一个新称, 把这个辅助线要做出来啊,那这一节就是二百,这一节就是二百,对吧?那这一节是多少?这有个小小的隐含的条件哈。二百五十和二百它俩是什么关系? 如果说都除以五,都除以五,或者都除以五十,这个地方是不是五,这地方是不是四?那垂直的直角三角形里边这条它的比例就是三,所以说到这时候口算就能算出来 四点距离,三到五这条直线的垂直距离也是这一节长度,其实就是个一百五十,对吧? 好,图形的边长和角度关系都有了,下面一个是三到四的方向性的关系,是三到四,是一个四十五度。接着后面就是这有一个起飞点,在一点的 n w 方向两百米处,也就是给起飞点,用来给起飞点定位的 下面高度,航线高度,九十米水平速度,垂直速度,闭合部循环完成后返航,三点到五点安全转弯停留十秒钟,其他航点协调转弯,这些都是属于是航线属性。好,这道题目还是标解的呢,下面咱们来具体来画一下。这是四百米 九十度方向,也是四百幺八零方向,也是四百, 是个二七零方向。四百。好,到这之后咱们要来找到是这个转折的是这个拐弯,这个点,对吧? 来找这点,刚才说了,这里从这直接下来二百米,再向左过来一百五十米,就找见四点了,对不对? 搜索来三点向后添加,默认添加的就是就是中点,这时候把四点向二七零方向来一个一百五十米的点, 这点就是四点辅助点,四点把它直接删掉,好,到现在为止,到现在的话这个图形就出来了,对吧?紧接着后面一条就是有一个三点到四点的, 三点到四点呢?方向性的条件是四十五度,所以说过来旋转图形三点到四点四十五度,以奇石点为旋转基点进行旋转, 选择完了之后,这是这个图形它最终的朝向问题,对吧?最终朝向就是这样。后面之后来一个 h 点,在一点的 n w 方向两百米处, n w 方向也就是三幺五, 在一点的一点为基点,咱们移动起飞点,在它的三幺五路方向两百米处,两百米处进行平移,所以最后图形就是这样的图形,对吧?后面的条件就很简单了, 高度九十水平速度 垂直速度是一,水平速度是二, 闭合不循环,其他航线协调转弯停留十秒钟, 航线闭合三点,五点是安全转弯, 是定点转弯,停留时间是十秒钟。然后五点也是转弯方式,是前进转弯,停留时间十秒钟。 还有一个最后是完成后返航,最后一点完成后返航,在航线属性设置里 这里一点完成动作,完成之后选择返航,最后保存好,就是这样,对。

熟不熟悉?最近全国无人机地面战预规划考试热度非常高的一道题,起飞点双向条件,起飞点到二点为多少度?还得距离一点多少米? 这道题呢,也导致了很多同学挂科啊,今天迪奥就带同学们深入的去学习一下这道题的解析思路。 首先这道题我们第一步思路,先把横向条件给他做了,把最终的图先给他确认出来,标注好二点和一点的最终位置,二点到一点为 n。 为了节省时间,我已经把图给同学们画好了啊, 二点到一点为 n, 一 和二最终的位置已经确认了。接着我们来看起飞点,起飞点到二点为一百三十五度,还得距离一点三十米。那我们第二步就先 大概的把起飞点的位置先给他标注下来,起飞点到二点为一百三十五,那么起飞点大概就在这个位置好,然后到二为一百三十五度,接着还得距离一点三十米,距离一点三十米。 接着我们来看条件图形,边长为三十米,正六边形,各边长均相等,那么一到二的边长就是多少米?三十米 好,接着我们来看细节,细节出来了啊,二点到一点为零度, h 点到二点为一百三十五度,那么二点反推回去到 h 点又为多少?加减一百八十度等于三百一十五度。 来看细节来了,二到一为零度,那么他需要逆时针回转多少度才能去到三幺五,是不是四十五度?所以这个角为多少度?四十五度。 来仔细看,我们现在想象这个三角形啊, 两条边长三十米,还带一个四十五度的角,那么脑袋里边出来没有,这只能是什么三角形?是不是它只能是等腰直角三角形,所以 这个角也为多少?四十五度,那么这个角呢,是不是就为垂直角?最终 h 点到二点,这条边长,他为什么?是不是根号二一点四一四就已经出来了? 再不借我们用蠢一点的办法,已知两条边长三十米三角形,总共三条边,已知两条边长了,我开平方还把它算不出来吗?初中知识。 那么以上呢,就是我们做这种题的一个解析思路,关于类似的题或者说更高难度的题比较呢,已经把教学视频给大家做好了,下来我会陆续进行更新,同学们下课。

这考官天天就想和我们学员玩脑筋急转弯,最近呢,风向条件又升级到了左右侧风,那么迪奥今天直接拿一道双风向条件的题来给同学们进行讲解。来,我们看 该场地风向为西风,风向为风的南向,西风二百七十度,直接坐标轴给它画上风向是由二百七十度正西方向吹过来的,吹向哪里?吹向正东九十度。 好,我们来看条件,三到二的航向为正右侧风。做题思路,三到二的航向,我们就直接想象飞机从三往二飞,那么直接风就吹在了飞机身上, 正右侧吹在了飞机右侧。来看风向由二百七十度吹过来。如果想要把风吹在飞机的右侧,那我们看这是机头,这是机尾,那咱们是不是得往正南方向飞行, 他才能吹在飞机的右侧?所以三到二的航向为多少?一百八十度? 接着我们来看起飞点,二到 h 横向顺风五十米,五十米是距离,二到 h 的 横向为顺风, 我们来看风向是风的南向,由正西吹向正东,往正东走,我们就顺风往正西走,我们就是逆风。那么二到 h 横向为顺风的话,二到 h 就是 多少, 二到 h 就 为九十度。那么像我们用华克尔领克呃灵动这一类地面站,直接就是 h 点位于二点的九十度。那么以上呢,就是该题的解析思路。 双方向条件。来我们看一下最终画出来的图是什么样的。三到二为正南方向一百八十度, h 点位于二点的正东九十度,那么二到 h 也是九十, h 到二的话就是二百七十度正西方向 w。 那 么以上就是该题的解析思路,点赞加关注下课!
