rc吸收电路原理和作用

大家好，这里是电子技术实验，今天我们讲一下正极开关电源的尖峰吸收电路。一般正极开关电源呢，它的输出啊，是主绕组通过变压器然后四极输出，这是一种形式啊， 这种形式是输出的铝箔电杆需要一个序流二极管，那么这一种啊是不需要的，因为他是双绕阻的，基本上就这两种主绕阻，也就是他的高压绕阻啊， 如果不接尖峰吸收电路的话，那么很容易对开关管呢产生较大的电压应力，很容易把这个开关管烧坏。在主要组上面设计的尖峰吸收电路和反击式开关电源不太一样，一般正极的使用的是 r c， 也就是像这种形式，就是 r 电阻和电容串联，然后 接在这个主绕组两端，通过这种方法来吸收尖峰刺激线圈中，当电流突然的变化，也容易产生较大的尖峰电压，这个尖峰电压主要冲击的是这个整流二极管或者细流二极管。因此 在正极开关电源中，往往在二极管的两端也要加足溶的这种尖峰吸收，二极管呢，也要添加足溶的巅峰吸收，也就是说正极开关电源，他不是通过 rdc 的这种电路，而是通过 rc 电路进行尖峰吸收。像这种 正极的开关电源，它的刺激啊是全波正流输出，那么两个二极管之间呢，往往也要加 rc 尖峰吸收，那么这个尖峰吸收的作用主要是防止反向电压过高时，防止对二极管这个反向 击穿，导致二极管损坏。那么这两个二极管呢，往往都有 rc iphone 吸收电路。好，下面我们通过几个正极开关电源，我们认识一下 rc 的监控吸收，这是一个单管正极的开关电源，这两个是他的主绕组，那么主绕组之间并联的这个点到这边是一个电阻，而这两点之间是个电容，那么电阻然后串联一个电容，就形成了 rc 的监控吸收电容，我们看一下实际就是这个电阻， 那么这个电阻啊，为高压断塔的电阻的组织偏大，也就是高压主绕阻的电阻啊，一般是呃大几十勾到一百五十五左右，那么这个电阻是一百欧的，那么这个电容看的也不是太轻啊，那么这个电阻和这个电容啊，就构成了 高压主要做的尖峰吸收电路，我们再看一下四级，四级的尖峰吸收是跨接在这两个二极管之间的，我们看这是供应急的整流二极管尖峰吸收电路啊，是有两个实物的电阻并联，然后再串联这样一个电容接在了这两个二二极管的两端， 这是这个二极管跨接的监控吸收电路，我们再看这个二极管跨接的监控吸收电路，是完全一样的，是两个十五的电阻串联一个电容，然后跨接在二极管之间，我们再找一个好，我们看这个整体的开关电源， 他的刺激的尖峰吸收啊，是这个电容和这个电阻，这是跨接在这个耳机管两端，那么这个耳机管的尖峰吸收的电阻和电容就这两个，他跨接在这个耳机管之间，那么主绕组呢？ 巅峰吸收电路主要是有这两个电阻并联，然后这个地方应该有一个电容啊，我这是个废板，就这个 c 八 啊，这个电容和这两个电阻串联，然后组成了他的尖峰吸收电路，看这两个是电容，然后跨接电阻接在主绕阻的两端。我们看这一个废板啊， 他的主绕组的先锋吸收啊，是这两个电阻串联啊，然后与这一个电容串联，组成主绕组的 这尖峰吸收，他的电容是两千二百批发，这是主绕组的这一个电阻和一个小瓷片电容组成了其中一个整流管的 尖峰吸收。通过今天的视频呢，我们大致了解一下正极开关电源呢，他的尖峰吸收啊，主要添加的是刺激的整流耳机管两端跨界的阿尔西尖峰吸收，他的主绕柱啊，跨界的仍然是阿尔西串联的尖峰吸收。好，今天的视频呢，就到这里，感谢大家的收看，再见！

刺激二极管并联的这个 rc 呢，主要起一个吸收尖峰电压的作用，当变压器公在 ccm 时，且初级的莫属管导通时候，刺激肥肉里面会有一个非常大的反向电流尖峰， 由于这个回路有一个自身电杆的存在呢，会引起一个非常高的一个监控电压，所以呢需要加这个 rc 来吸收这个漏杆的监控电压。

这一部分呢，它是一个吸收电路，怎么吸收的呢？说一下啊，就是在我正常啊，这个可控规啊，导通之后，导通之后这个电流的流向呢，从这个 ac 开始流过可控规给 通过这个电容降压给这个电机的线圈呢，供电了啊，这回路这样的过来可控规这块走，然后呢通过这个电容降压给电机的负载供电，哎，是这样的回路，那么当这个 a c 一断电的时候，断电的时候呢？电断电的位置不定在哪啊？这一个一个一个正向波，我可能搁这断呢，可能搁这断呢，可能搁这断呢？都不一定，嗯，那么这一断电之后呢，这个电杆上这个电流就本身就相当于一个圆了啊，那么对于 这样呢，一个圆和这些电容之间呢，就构成了一个斜震回路啊，构成一个斜震的网络，那么这个斜震的频率啊，由于电杆的电杆量都比较小，这个频率呢比较高，要比那五十赫兹的高的多， 他这个斜的这个频率啊比五，这由于这个电流和这些分布电容形成了这样一个回路，要比五十赫兹的这个信号要高得多，因为这个电容容量比较小，零点零一个违法， 那比五十赫兹高的多，这个电容的容量比较小，那么这个电容的容抗就比较小， 第二轮抗比较小呢，就是这个电杆上的电流呢，看着震荡信号的话，就基本上在这块构成的回路啊，然后这个回路当中还串了一个电阻吗？三十三欧姆的电阻，就是边震荡边摔， 变成这样的一个型号，假如这个电阻的组织曲比较大，那就干脆的就就不震荡了，一步到就到位了，过主力状态一步到位了。 那么说这个电路在正常工作的时候，对这个系统有没有什么不利的影响呢？由于呢，你电容的容值呢，取的比较小啊，这零点零一个违法。那么你用欧米克 c 分之一，这个欧米克呢，带五十赫兹乘以 二太太，哎，那就是这个三百一十四，嗯，乘以这个 c， 零点零一个 v 吧， v 还得乘个十的负六呢，对吧？零点零一乘十的负六，所以这个容烫啊，是非常非常小， 哈哈，非常非常大，嗯，分母大啊，分母分母小小，所以咱们大，对对对，对吧， 很大，所以对五十赫兹来说，这块你就不通就行了啊，基本不通，但是一旦五十赫兹断电，由于这个电机上电杆上那个电流，断电位置不能在哪，对吧？哎，断电那个位置电流还要继续 连续下来，那么电杆和电容呢，构成一个行政回路，这个行政回路频率比较高的，嗯，他可看的不是五十个字了啊，频率很高，一高了之后呢，这个容抗就变得比较小了，那么就从这个电阻上面就消耗这个能量， 相当于一个高频的震荡去消耗它，所以呢，就利用正常工作是五十赫兹断电之后呢，这个斜震频率呢，变得更高了， 哎，这个电流容量变小了，消耗迅速的把电杆上这个电杆上这个电流啊，给他消耗掉把电流，如果你不消耗这个电流会怎么样呢？嗯，不消耗电流 流的话，电杆上的电压等于电流的微分吧，对，会损坏，这个期间就是他上的电压 u 就等于 ditt， 对不对？电杆吗？对，你这个电流从原来挺老大一断电变成零，那瞬间把电压就就长起来了，对吧？对，电压很高，你就靠它去 去够，去扛了。不一定够。嗯，所以用吸收回路还是把它消耗掉比较好。嗯，对， 就是利用这个电杆和电容这个串联。斜震呢？他这个斜震频率比五十赫兹要高的多，就利用这个去解决他。啊。五十赫兹的时候容量很大。嗯，这步可以，不用管他。嗯，一断电他俩一斜震。然后呢？哼，这个频率比五十赫兹高的很多，靠这个电阻把它消耗掉。嗯。

大家好，我是光头气垫，和大家讲一个阿西电路的常见应用。阿西电路我们都比较熟悉， 在前期的视频当中我也做过很多介绍，阿西电动呢，他有阿西冰点电路，阿西串点电路，对吧？还有阿西微分电路，阿西七分电路等等。今天我讲的这个应用呢， 是一个很实用的，也在电路当中比较常见的一个电路。大家看一下子，我这里有个电路图，电路图这边有一个电源，是吧？啊，这里有个开关，这里有个电阻，这里有个电容，这个电阻和这个电源呢，组成了一个并列的 rc 电路啊，这里有个继电器， 这 k a 表示纪念器的线圈四， k a 呢，代表他带动的一个动和触点，这种电路在 我们的继电器电路当中是非常常见的，比如像我这个呢，这个是一个继电器模块，他有一二三四组输出，在这里面呢，就有这个二十一电路。在这个电路图当中，假设 ka 继电器的工资电压额定电压十二伏， 为了加快这个车的速度，或者在这个电路当中有些时候这个电压不稳定，或者有其他的一个干扰因素在里面， 在这种情况下面就给线圈 ka 加了一个阿西电路，一个阿西并列电路，然后接到了一个十五伏的电源，上面一十五伏， 那么这个电路工具的时候，也就是 sb 核的时候，因为他这里是十五伏的电压，他的额定电压十二伏，那么他的电压是不是比他的高？ 因为在刚刚接通的这一瞬间，电路当中通过这里通过这个电容啊，形成回路电容要充电，那我电路当中的电流就相当大，这相当是一个导线，相当于这个电容把这个电阻 短接了，直接十五伏给这个十二伏的继电器供电，那么他电压比他高三伏，那么这个继电器吸口的速度是不是很快啊？ 缩短了他的休时间，但是在正常工作的时候，持续的大电流和高电压对这个继电器是不利的，很容易把这个限流销毁，毕竟他高了三回的电压，是吧？这个时候就要通过这个电阻限流， 因为当他吸合之后，这个电容也就充饱了电，他的电达到十五伏的话，他不能再充电，相中这里就断开了， 电流不可能再从这里流过，那我通过这个电阻从这里过来，那么这个时候这个电阻和这个继电器呢？ 选择一个分家电路，因为他电阻和继电器是串联的，串联分家他承担了这个上面的这个三伏的电压，多余三伏的电压正常的这个十二伏，那么给这个继电器供电， 从而保证这个线圈在额定的十二伏电源工作。所以在这个电路当中，这个电容啊，在这里起了加速 继电器出一点稀渴的作用，所以这个电容叫做加速电容。加速电容，加速电容，在之前的开关电源电路当中，我和大家讲过， ats 电源的在前面有一个三极管， 三极管的积极，这里他也加了一个电容，这一个编制电阻啊，这里也加了一个电容，这个电容呢，也就加速电容啊最大的工作原理。之前的电路当中和大家讲过，大家可以去来一个这种 at 电源，去找一下这个加速电路，大家看一下子啊。呃，这种 ats 电源他的三极管在这个位置，这两个，这两个三极 在这个三极管他的积极上面出来之后有一个电容，然后呢还有个电阻，这个电容就是他的加速电容，大家可以去找一下子，如果这个电容损坏的话，也会出现导致这个电源出现一些奇奇怪怪的毛病， 这是我自己之前重点和大家讲过的。然后在继电器电路当中，大家也可以找一下子，在接线机的这个电源的输入端这边呢，很多也有这个加速电容和这个电路组成的 rc 电路，大家可以去找一下子，但像我这个继电器，他的电路在里面，这上面就有 rc 电路， 大家有兴趣的话也可以用一个纪念器啊，用一个这样的二 c 电脑去做做实验，理论结合实际，我们学习的进步就更快，掌握的知识就更老。好嘞，今天就给大家讲到这里，谢谢大家。

r c 电路有各种组合功能，今天我们就来先说下由 r c 组成的一个加速电路，加速顾名思义就是加快速度，我们的开关管， 例如三极管、抢效应管等等之类的，其实他们都会有一个开关的时间，当我们输入信号的时候， 输出的信号不是绝对的同步的，虽然他们的这个时间误差很短，但是还是存在一定的时间差。如果我们要想让这个开关管加快的导通的话，那这个时候就需要到一个加速电路来加快开关管的开合关，例如可应用在一些继电器的吸合和打开 可控规的开关电机的动作等等，像一些精密电机的这个控制时间稍微差一点点，这个精度就差的比较多了等等的用途吧。今天我们就来分析下这个加 速电路的原理，我们现在用这个简单的电路图 led 的开关闭合来表示吧，我们主要是用来分析它的原理。加速电路呢，主要是运用了电容两边的电压不能突变的这个特性，电容两边的电压不能突变， 这点怎么去理解呢？可以简单的理解为电容在一开始上电的一瞬间，它是相当于一个短路状态，随 随着时间的增加，然后他的电阻会越来越大，最终接近于这个无穷大，三极管积极的电流的增加，就会导致这个三极管开关速度的加快，这就是加速电路的基本原理。我们知道三极管积极电流越大， 他的导通速度也就越快了，这个是需要我们首先清楚的，有人会说我们直接让他这样连过来，速度岂不是很快了？这样子的话我们就不用加电容和电阻了，这肯定是不行的， 因为我们直接连接让他短路的话，积极一直处高电流状态，就会有可能把这个三极管烧坏掉，所以加入这个电容是一个很巧妙的一个方法，因为电容只有上电一瞬间才会接近短路的， 然后他随着这个时间的增加，电容组织会逐步的增大，最终接近于无穷大，这 个时候就相当于这个电容不存在了，所以他只是一瞬间的时候让这个三极管加快的给他导通了，等这个三极管导通达到稳态之后，他正常的供电呢？还是由这个电阻提供的。这个很巧妙的利用了电容两边 电压不能突变的特性，再重复解释下电容两边电压不能突变特性的原理，可以把它理解为一个可调电阻，上电瞬间他的这个电阻是接近于零的， 他到这里时间越来越长之后，他就会往这边移动，就到这这里，这个时候接近于无穷大 r c 加速电路的原理大概就是这样子了，接下来我们再用仿真电路来进一步加深 对他的理解吧。假设我们这边输入一个信号源，然后这里测他的积极的一个电压波形图，我们先看在没有加入电容的情况下 积极电压的波形图，然后再对比一下加入电容后的波形图，看一下他们之间的区别是怎样的。在没有加入电容的时候， 输入的波形是这样子的，这边是积极的一个波形图，他跟上面这个是一致的，这是平的区别，只是电压不一 一样，等我们加入这个电容之后，再次测积极的波形，看一下又是否有什么变化。加入电容之后可以明显看到这个波形出现了这些尖峰，这里呢，同样也出现了一个向下的兼脉冲，他就是利用这个脉冲来 加快了这个开关管的导通和关闭，这就起到了一个加速的作用。好了，就说这么多，欢迎大家评论发弹幕留言，一键三连，多多益善， 可以顺手打上六百六十六，谢谢大家的收看！

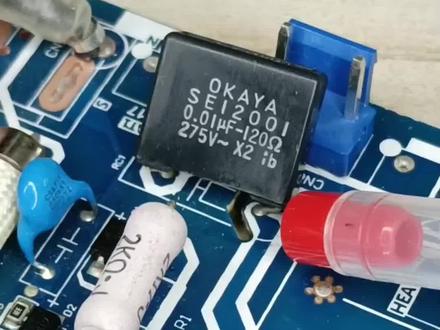

他长得不好看，但是很有用。这是 rc 阻溶吸收器，也叫电子灭火器或者浪用抑制器。内部是由一个一百二十欧电阻串联一个零点一微法电容组成，电容的耐压是二百七十五伏。 通常接待开关、可控规机电器交流接触器的触点两端，或者接待负载电路的两端。如果负载是大功率变压器或者电炕或者电机等感性负载， 控制电源的开关断开，会产生很强的电动式，极易损坏开关机电器等气垫。用 rc 阻溶电子灭火器可以很好的解决这个问题。双击加关注，请分享视频！

rc 组容串联电路主要作用是对电路中的信号进行滤波和延时。在电路中， rc 组容串联电路可以起到以下几个作用，低通滤波器， 当信号的频率高于二 c 电路的截止频率时，电路对信号的响应会减弱，起到滤波的作用，这可以用于去除高频噪声或频率过高的信号。高通滤波器，当信号的频率低于二 c 电路的截止频率时，电路对信号的响应会减弱，起到滤波的作用。 这可以用于去除低频噪声或频率过低的信号。延时器，由于二 c 电路的充放电过程需要一定的时间，可以利用此特性来实现延时功能。通过合理选择电阻和电容的数值，可以实现特定的延时效果。

这个其貌不扬的器件是 rc 阻溶吸收器，也叫电子灭火器，或者叫浪涌抑制器，内部由一个电阻和电容串联而成。通常接待开关、可控硅机、电器、交流接触器等设备的触点两端或接待负载电路的两端。 如果负载是大功率变压器或者是电炕或者电机等感性负载，控制电源的开关断开会产生很强的电动式，极易损坏开关机电器等设备。用 rc 阻溶电子灭火器可以很好的解决这个问题。双击加关注，请分享视频！

二极管关断瞬间，电感电流不会突变，从左至右流动电流给电容充电，电阻限流和释放能量，避免击穿二极管。

朋友们大家好，这个电梯是前几天 这个阻溶吸收器坏掉的，那个这个运行接触器上的已经拆掉了，还有一个是 这个爆炸计时器上的也拆掉了，新的已经拿来了，这个 是一百五十欧零点四七，违法一千伏的一个组容吸收器，里边呢就是一个电容和一个电阻串联， a few moments later 小背包已经换上了，这个就是并连到线圈两侧，然后有些朋友问，就是 没有这个东西也能运行，那为什么还要装它呢？其实它的作用 这个接触器断电的一瞬间会产生一个尖峰电压，就是非常大的一个反向电动式，这个电动式呢在他的前机继电器的触点会产生拉糊的这种现象，影响到前机继电器的寿命， 然后用上这个左容吸收器之后，就是就能消除这个反向的电动式，因为电容两端的电压不能突变，所以说对前机电炉他有一个保护的作用， 至于拆掉他行不行，我是觉得呢，厂家给配了，厂家都没想 这个钱，所以说到咱们手里也不要想着省这个钱，有些人呢可能为了省事 索性就不装了，时间长了还是会找回来的。好了，视频就到这了，朋友们拜拜。

大家好，这里是光头节点，欢迎大家收看。前面和大家讲过几期基础电路，我们继续讲基础电路啊。基础电路非常重要，我们掌握的基础电路多了，在我们分析电路的时候发现了啊，就很简单了，所以有兴趣的朋友请持续关注。 这就和大家讲 rc 电路。 rc 电路呢， r 是电阻， c 四电容，也就是由电阻和电容组成电路，叫做主容电路，也就是 rc 电路。主容电路呢，啊，大家应该比较熟悉，像我们这个主容降压电路， 这大家最熟悉的电路，电容和电阻并联在电容当中，可以负载供电，所以二十电路它的总量 和变化很多，希望大家啊花点时间掌握一下子。我们先从 rc 电路的这个呃连接方式开始和大家讲。先讲 rc 串联电路。 rc 串联电路我给大家这里准备了一幅电路图， 这个这是个电阻，这是电容，电阻和电容串点在电路当中，这是阿西串点电路。这里也是一个不同的是他的电容在电阻前面， 电阻在电容后面，因为在这个电路当中有电容的存在。电容电容大家都知道，他是一个储能元件，还有一个特性，也就是电容能够通过交流电，但是 紫皮电是不能同步打的，所以这个阿水劝离电路啊，只能用在交流。我们再来看一下他的这个组合特性曲线。大家看一下他这个坐标图， 这横作标 x 轴呢，是他的频率， y 轴呢，是他的主炕，总主炕。我们从这个曲线中可以看出啊，他是曲线 在频率 f 零处改变，大大的频率达到 f 零的时候，他的这个组织啊，他的左看是一些直线不变的，然后小于 f 零的时候，他的这种主看是一条斜线，一个斜的直线，所以这个 f 零是他的转折频率。 当通过这个电路的信号或者电流，他的频率大于 f 零的时候，大于 f 零的时候，他的阻值，他的阻抗是一些直线了，也就是等只等于这个阿一的这个组织了。然后这个 c 一的容亢 没有了，这就是他频，这个频率就是他转折频率，因为电容有这样的特性。他通缴组织是吧。当他频率通过他的频率达到一定程度的时候，他相当是一点导向了啊， 不存在主框了。就说他的高频率的这个信号可以无阻碍的通过他，通过他的话，那么这里是一条直线的话，那我相当于在这个电路当中只剩下这个电阻的组织了。因为电阻对于这个啊，电流的频率 对他没什么影响，所以这个时候等于阿姨的组织，当小他，当他的频率小于 这个转折频率的时候，你看他的这个主抗总主抗，他慢慢的增大呢，慢慢增大，因为他频率越低， 这个电容他的阻碍越大。当达到一定程度的时候，也就说当通过他这这个这个里面的电流，他是一条直线的时候， 也就是直流电的时候，他这里就相当于是开路了，那么这里面就没有电流流。他的转折频率怎么计算呢？我这里有个公式，大家理解一下子就可以。 f 零要等于 二排，阿 e c 一分之一，二排 是一个长数。阿姨的是他的电阻组织，这个十一月是他的电路的容量啊，这是二十串联电路的这个特连接，以及他的特性，我们来看一下一个具体的电路啊， 在我们的这个电路当中啊，经常有这样的电路，消火阀电路，假如这里有一个马达，马达，然后呢， 这里有个开关，然后呢这个开关，然后很多时候在这个电路当中啊，在这个地方他会加一个 阿四全年电路，又是一个小火花电路。 消火化电路。在这个电路当中啊，这里是一个直流工作电压，大家大家注意一下子，这个是一个直流马达啊。 dc 啊，这里呢是一个开关 s， e， 然后 r 和 c 告成一个消火化电路，因为直流电机它是一个感性负载，我们在切断这个开关的时候啊，这瞬间有感性负载，他两道突然颠覆啊，他断电会产生一个质感电动式，这个电动式呢， 他电压很高，加在这个开关两端会出现打火的方现象，损害这个开关成 啊，长期使用的话会造成这个开关接受不良是吧，所以在这个地方就加入这一个消火化电路。二十一电路串联电路 在这个电路当中，一般这个这这种电容啊，他磁频电容，水电一般是零点四七微法，四七微法它容量 这个电阻组织一般是一百二亩左右，这是他的常规的取植方法取植。 还有在我们的电磁阀里面也经常有这个电路，我这里画一个图呢，这是个电磁阀，这个电磁阀呢，在电磁阀两端并了一个电阻和一个电容是吧，如果我们不加这个电阻，那么这个时候就相当于这里这个 电磁阀两端并了一个电容电磁阀，他的这个线圈相当是一个电杆一个电杆，电杆两端并一个电容的话，那么他们 就形成一个 lc 正大电路，所以这个时候就必须加这个电阻去消除他的这个正当，就消耗他的电路啊。这个大家注意一下子，这个在实际电路当中 很常见的这两种电路。好，今天就给大家讲到这里，谢谢大家。我下期再和大家讲一讲阿斯顿的电路，请大家持续关注。

大家好，点赞与关注，跟我学电路，保证你轻轻松松学会看懂电路图。接着上一个视频继续给大家讲解电路版试读。 在上一个视频当中给大家讲到了根据主板实物看电流走向。 这是一只电容器，三百伏经电容器夹到了这只耳机管的附近， 同时三百伏经过这只电阻器也夹到了这只耳机管的负极。那么这只耳机管的正极与开关管的肉极限连接构成一个单元电路，使开关电源当中的尖峰 吸收电路。为了让大家听得清楚我讲的明白，咱根据这个主板实物画出对应的电路图。这是根据主板实物画出的对应电路图。下面咱看元器件的作用。 一角二角为开关电源变压器突击绕阻耳机管。 v d 一在电路当中是个蓄流耳机管 电容器， c 一在电路当中是尖峰吸收电容器。电阻器啊， 是电容及 c 一的解放电阻机。 接下来咱看到的工作原理当开关管导通瞬间， 三百伏直流电就会经过开关电源 brt 初级绕组一二角经开关管肉圆级到定，构成初级绕组中的电流回路。 由于电感器的自感特性，将产生是上正 下浮的自感电动车，将电能转变成磁能，存储在线圈当中。这个过程呢叫电磁转。 当开关管截止瞬间，线圈中的电流突然中断，将产生是下正上浮的自感电动时， 将磁能转变成电能。这个过程是磁电转换。这个电动是与三百伏电压叠加，就会产生尖缝电压 经二极管导通，这是二极管的单向导电性，导通以后通过电容器 c、 e 构成 充电的电流回路，电容器就会产生是下正上 上负的电压。当开关管再次导通瞬间， 三百伏的直流电再次通过开关，电源 bh 绕阻通过开关管到底构成电流回路。与此同时，被充得高压的电容及 ce 就会通过电阻器 按一构成放电，为下一次开关管截止提供了工作条件。 在开关管再次截止瞬间产生的尖峰电压又会通过二极管对电容器构成充电回路。因此让开关管工作在开关状态，那么电容器 ce 就完成了已充电已 以放电的尖峰吸收任务。好了，今天的视频就分享到这里，我是几点一体化。秦老师，如果我的视频对你有所帮助，请点赞、收藏或转发，有哪些疑问都可在评论区留言。 想学习电子电路，提高电路图适度能力，可在快手点击我的头像进入付费内容去观看。详细讲解电路图以及电磁炉、变频空调等其他视频课程，请关注我的下一个视频，再见。

大家好，本节视频我们来谈一下开关电源的尖峰电压吸收电路。 嗯，尖峰电吸收电路可以分为有缘前卫和无缘前卫啊这两种电路， 我们图上面呢是一种 rcd 无缘纤维电路。 rcd 啊，呃， rcd 键缝电压吸收电路， 他实现这个监控电压吸收的呢，是这么三个器件，他的主要作用呢，就是限制末视管两端的缝制电压， 哎，避免过高的尖峰电压击穿莫斯管。这个无缘 r c d 电路呢，它的工作原理是 当这个咱们这个开关变压器的初级产生反向尖峰电压的时候呢，他把这个反向尖峰电压通过二极管给电容充电，这时候呢，这个电容上面产生下正上负的一个电压， 这个电容上面充的电呢，通过电阻来释放掉，在正常的工作过程中呢，这个电容两端的充电和 这个电阻对电容的放电达到一个平衡状态。哎，这是这个电容上面保持一定的电压，这样既完成了尖峰电压的吸收啊，同时呢还使这 这个开关电源保持一定的工作效率。这个电路呢是有缘吸收电路或者是有缘前卫电路，他的 top 结构是这么一个样子，实现前卫的原件呢，主要还是一个电容 所不同的呢，控制电容充放电的是这一只莫斯管，莫斯管呢，他是他的开关是受这个控制芯片的来控制，或者说他是受这个电源芯片控制的， 这个当这个初级这个漏感或者说这个 b h 的初级产生尖峰电压的时候，产生这个反向尖峰电压电压的时候呢，那么这个目 莫斯管啊，他是导通的，这个时候呢，这个尖峰电压对这个电容充电，在这个主开关管关断的时候，那么这个莫斯管导通 这个电容上面充的电压，他就通过末视管对这个变压器放电。 由于这个电容和电杆他都是储能器件，理想状态下他本身不消耗能量， 所以说呢，这种有缘前卫，他的发热量比较小，效率比较高。再看一个有缘前卫的实际电路，这个是吸收电容， 我们可以看到这个电容的充电回路，或者是他的这个吸收回路是始终打开的啊，这边产生啊正向的这个反向监控电压，那么就通过电容，然后再通过啊，这个莫斯管的体二极管， 这样呢，对这个电容充电，也就是说他吸收尖峰的这个回路是始终打开的啊，无论什么时间，这个末四管的啊，这个漏挤产生尖峰电压，都可以被这个电容吸收掉。 但是关键的问题是什么呢？是这个电容的放电回路，他的放电回路是受这个末视管他的开关来控制的， 因为这个充电回路他只能充，但是他不能放，他的放电回路呢，必须通过莫斯管的打开啊，如果这个莫斯管不打开的话，他是没有办法放电的。 咱们再看一下这个吸收电容的放电回路，他的放电回路是在主开关管关断啊，必须是在主开关管关断期间，那么这个放电莫斯管也就是有缘 吸收控制的这个莫斯管导通，这样的话呢，这个电容上面这个冲得的上正下负的这个电压，他就通过啊，这个变压器的初级 啊，然后，对啊，正供电放电啊，他的这个下面呢啊，通过这个莫斯管啊，对地 这边是对地，这样的话呢，他就形成了一个放电回路，有缘前卫电路的精髓所在就是用这个莫斯管来精准的控制电容器的放电回路，来实现 电容器对尖峰电压的吸收和能量的回收利用啊。因此呢，他的这个热效率比较高啊，就是热损耗比较小啊，在一些高效率的开关电源中啊，现在 在慢慢的普及。最后呢看一下他的工作时序，最上面这个他是有缘吸收这个放电莫斯管的开关时序， 最下面这一个他是主开关管的开关时序。我们对比一下可以发现，在这个主开关管打开的时间段里边，咱们这个放电的莫斯管他是关断的， 也就是说咱们这个有缘吸收的这个电容上面的电压放电，他是在主开关管关断期间进行的 啊，你看我们这个主开关管关断期间，那么这个电容的放电模式管开始打开。
