雷诺尔启动器使用方法
呃，大家好，呃，这是我们公司生产的燃气动柜，低压燃气动柜啊，现在呢我们今天就是要做的就是低压燃气动柜的调试，大家可以看到现在我们从第一台开始，这一台就是我们的一个燃气动柜， 现在是一种就是呃未通电的状态，在没有通电的时候呢，我们要做一些什么工作？ 首先我们这个柜子的整个的外观，呃，我们的外观的话包括什么呢？这个尺寸，柜体的这个长宽高 这几个方面，然后还有我们的柜子从上到下的眉头，还有我们的位号名牌，这是一个我们的工人的，就是说负载的带所带负载的一个名牌，这是我们的 正线开关的手臂，然后下面的话是仪表门板，呃，仪表，这是指示灯，还有相关的按钮，这就是我们主要的外观要检查的部分。下面的话我们就呃打开我们的柜门，检查一下我们的主回路的燃气键， 我们把柜门打开，大家可以看到的这是我们的进线断路器。呃，下面这是我们的主要的部分，由我们公司自主研发生产的接近二八千型燃气动气。后面的话 大家在这边这背后我们有向旁路接触器，我们上电之前的话先把我们柜门要关闭，然后再去通电，下面由我们 表演上电， 大家可以看到就是我们上通通电过后，我们的电源指示灯已经开始亮了， 下一步的话我们就按照我们的图纸的要求一步一步开始呃来上边进行操作，下面我们就开始呃燃气动的调试的操作，我们首先把我们的转根据图纸把转换开，打到我们就地的位置， 然后按我们启动按钮焊为燃气动， 大家可以看到我们这边旁边带着一个灯泡的负载已经开始，就说通过燃气动已经开始启动了。 当我们启动完成之后，大家也可以看到我们那个旁路指示， 黄路接触器核闸已经指示已经接通了。下面我们看一下我们燃气的工作状态， 大家可以看到这个燃气动的工作面板已经显示正在运行了。呃，这就是我们的已经正式投运。
粉丝3617获赞1.4万
相关视频
03:03查看AI文稿AI文稿现在大家看到的是我们雷诺尔斜尖八千型智能软启动器，呃，在正常启动之前我们检需要检查一下，就是说他的一个二次线，我们可以打开旁边的这个， 这边核对一下，就是说电源线，还有那个旁路旁路的线，看看线有没有松脱现象，如果正常的话，我们把盖子合上，在软启动正常启动之前，我们需要改改一些相关的参数， 大家可以对照说明书，我们就是说按照这个菜单进行设置，在基本设置里面有一个设定电流，这里面可以根据负载的一个情况进行用户自行进行设定， 然后还有一个那个 启动模式，这里面有限流模式，有直启模式，还有限流模式，还有一个是电压模式， 然后还有一个剩下时间，剩下时间也是可以是负载的情况进行设定。 还有一个限流倍数，正常的我们出产是三倍，这个也是如果负载比较重，我们限流倍数也可以适当的往上调整。 第二个就是功能设置里面，功能设置里面有一个保护功能，我们八千年的保护功能还是比较多的，像电机过载保护、电机温度保护，还有逆向保护，大电流保 电机缺项保护，我们这边就是把缺项保护，可以就是说把它打开， 然后在卧设置里面，这里面可以查看我们三线的一个电流值， 包括四到二十毫安。 在我们功能设置输出这一栏里面有一个编程继电器，这个可以我们产品的就是说运行信号还有故障信号可以进行编程， 像我们现在这一台变成 继电器开二的话，我们把它是射成事件的。 然后我们八千行还有总线控制， 这可以外接模特巴士总线跟普尔菲巴斯总线。 还有一些功能的话，就是用户可以根据我们的一个说明书上面进行详细的一个设置。

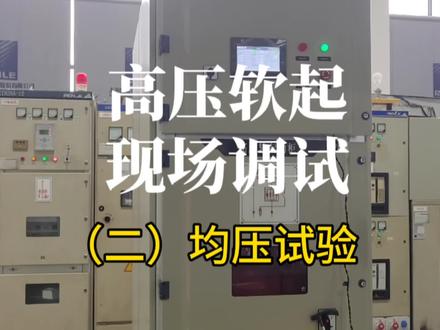

01:48查看AI文稿AI文稿由于这个软起在路上要经过长时间的运输吗？为了防止他这个组件损坏吗？我们到现场以后啊，要把这三个盖板都打开，做一下军压试验。我现在把这个盖板打开， 就是防止这些电阻啊，电容啊，或者这个驱动板运输的时候有碰撞啊，有损坏，需要做军压试验。呃，军压试验也比较简单，做军压试验之前把这个三个空开给扳下来，就是把二百二的电源给断掉， 呃，断掉以后直接接一个三百八的那个进线电源到这个铜牌上面，到这个主键的输入上面，然后主键的输出，如果接电机了，呃，就 可以，如果没接电机是要需要把输出三项给短接，然后就用万用表，万用表的那个交流电压档测量这两个螺柱，就这两个螺柱之间有四十四伏的电压，这个万用表打到交流电压档， 然后就测量这个口红硅，两端双边测量的话就测这两边的螺柱嘛，显示四十四伏交流， 每一项五组都要测一下四十四伏左右吧，四十三到四十五之间， 如果这个数值为零或者大于五十伏的话，就说明这个组件 电容啊，或者电阻，或者是这个口红硅这一块可能有损坏，需要把主件拆出来检测维修好才能放进去，这个时候不能送高压启动，送高压启动有可能造成呃，故障扩大化。

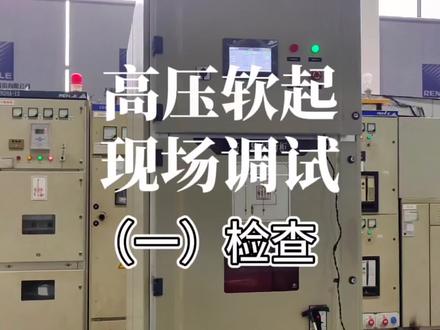

00:38查看AI文稿AI文稿现在我们调试我们的智能型高压固态软启动器，那在调试今天我们第一步呢，就是要呃检查一下我们呃二次回路的这些线在临时的过程上有没有松的接插件，还有这些接插件，这是不是呃都插到位了？是不是都简单？ 还有主角的这个接插件和光纤的这个接插件，我们都要去检查一遍，依次回落的这螺丝是不是都是紧的，假如没紧的话，可在启动的时候会呃发热，所以我们三天之前都要检查一遍，要确定一下金线出现在哪个方位。

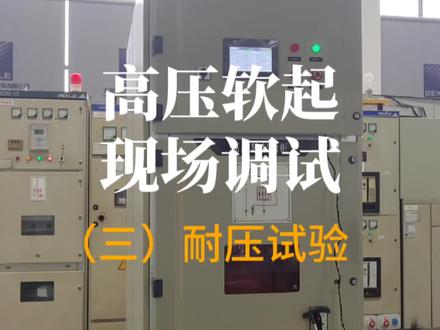

00:47查看AI文稿AI文稿这个就是我们的蓝牙测试仪和那一个蓝牙实验，我们在打蓝牙之前把我们软启动的金线和车线同排三相短接以后单向对地打蓝牙，是我们的那个蓝牙仪，现在蓝牙仪我们蓝牙仪已经准备好了，蓝牙试验 我们这台是十千伏的，我们打二十八千伏的蓝牙，这里显示我们现在输出蓝牙是二十八千伏，在持续六十秒， 六十秒到了。呃，吴继川没有放电现象，这说明耐亚合格了，耐亚测试结束以后，我们要对我们的耐亚仪和设备进行放电。

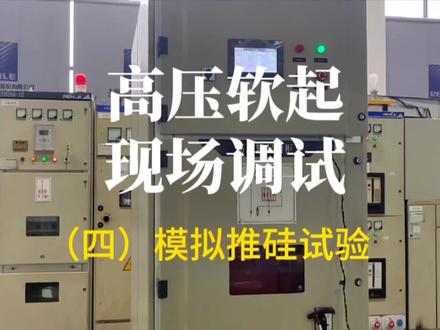

01:10查看AI文稿AI文稿做完惊讶试验呀，在送高压之前要做一下这个推规试验，就是测试一下这个组件的触发，包括光纤，嗯，包括这个驱动板、电源板所有的工作状态正常，这个时候才能送高压，安全一点。正常。 呃，退归之前需要改三个参数，这个 np 零七误同步调试只能需要改为一， 改为一以后，因为你这现在没有送高压吗？他这会报欠压之类的故障，你改为一以后就把这个虚假的故障给屏蔽掉了， 然后这个按零零幺操作命令模式改为零触摸屏操作，然后按幺零幺脉冲触发模式改为一，这个时候改完这三个参数，你就可以直接切换到主画面点启动， 他会显示调试模式是否继续启动，你点确认，这个时候就开始运行了，运行以后他直接就切换旁路了，这就是正常。 如果启动的时候他不切换旁路，你就要查这主机的哪一块，包括光纤、驱动板、电源板，包括这个电源线是不是松动了，是不是有问题？

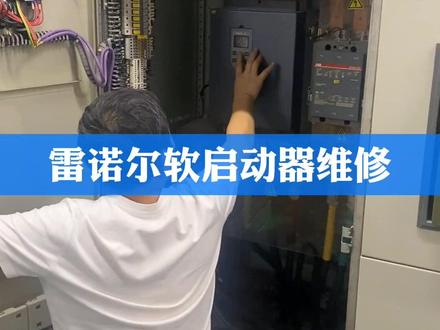

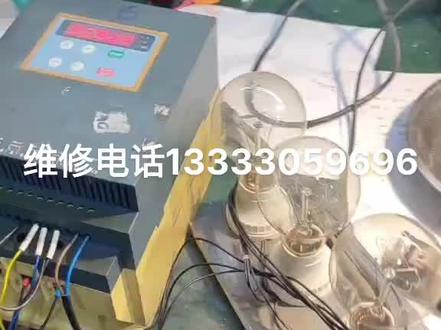

00:21查看AI文稿AI文稿雷诺尔软启动器维修 j j r 五千系列，功率三百二十千瓦，输出缺项故障。这是工厂污水处理系统，维修工程师正在现场检测。 我们是长沙专业的变频器软启动器维修公司，二零年维修经验，二十四小时上门服务，维修成功率高。长沙文成电器。
00:15查看AI文稿AI文稿笑，什么事？你说刚才你说的奥达是奥特曼，奥特曼的话一个要把他害晕啊，有鬼用啊？再一个的话，一条河流啊，那个在向西，西南方向五公里有一个。

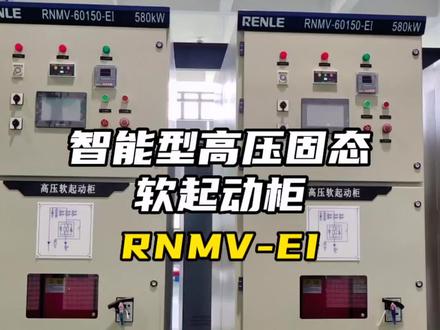

01:14查看AI文稿AI文稿大家好，欢迎来到雷诺尔高压生产车间，今天给大家带来一款由雷诺尔自主研发设计生产的智能型高压固态软体铜柜。该产品及工业物联网五 g 赋能，以光纤复用技术实现高压组件的全数字化标配。工业以太网及多种通讯接口， 依托工业以太网实现远程数据分析、远程软件升级、远程调试以及远程虚拟试播器等数字化技术。 该产品通过云平台实现数据采集、数据处理、计算分析，最终实现数据可视化。产品为钢铁、水利、造纸、化工、环保、能源等行业提供系统解决方案。接下来给大家分享一下该型产品的技术特点。特点一，可工规阀组串联 双电源触发。特点二，驱动和数据采集采用光纤附用通信技术。特点三，利用触摸屏对系统 状态及数据进行实时监控和显示，并可以对系统参数实时修改和设置。特点四，配置 obd 与软件双重多压保护功能 rmv 杠一 i 智能型高压固态软体灯柜。通过以上的核心技术，为高压电机的控制 提供了结构紧凑、稳定可靠的原启动解决方案，具备整套完善的系统和电机保护能，即使在恶劣的环境下也具备可靠的性能。

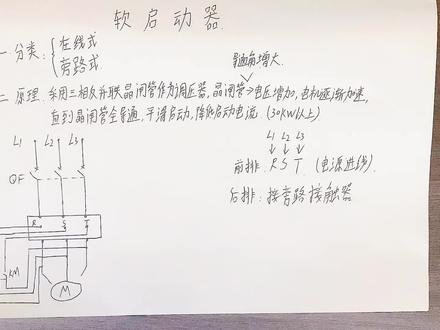

04:06查看AI文稿AI文稿朋友们大家好，这期视频呢，和大家一起学习一下我们的软启动器它的分类以及原理。首先呢软启动器的话，它分为在线式和旁路式， 在线式燃气动器呢，它是没有旁路的，就像我这个电路图 km， 它就相当于一个旁路接触器，它是没有这部分的，直接我们的三项电源进来以后，经过我们的开关进入我们的燃气动器，然后它的下端直接接入到我们的电动机。这个呢就是在线式燃气动器， 他的优点呢就是去掉了我们旁路的这一部分，然后我们的线路也少了很多，但是这种在线式的呢，他的造价比较高。 还有一种呢就是旁路式燃气动器，就像我这个电路图里边把我们的 km 接触器也接进去了，我们的三相电进来以后，燃气动器 开始工作，然后平滑启动以后，然后软启动器退出，然后我们的旁路接触器 km 导通，然后进入我们的电动机开始全压运行。第二个给大家讲一下软启动器的原理，他那是采用三项反并联经插管作为调压器， 我们的金插管他有一个倒通角，随着我们金插管倒通角的增大，我们的电压也不断的增大，电压增大以后，电机开始逐渐加速，直到我们的金插管全部倒通，从而实现我们电动机的平滑启动， 来降低我们的启动电流。一般的就像我们一般电动机血压启动的话，他的启动电流是稳定电流的四到七倍，但是通过我们的软启动器启动以后，他能大大 降低我们的启动电流，一般建议三四千瓦以上的电动机可以采用软启动器启动或者新三角降压启动。 然后给大家讲一下他的主回路图。在讲主回路图的话，先给大家讲一下我们的软启动器， 软启动器的话，它类似于一个变频器，我们的软启动器它的上端它是有六个接线柱，然后它的下端有三个接线柱，它这六个接线柱它是并排的，分别是 前面一排，然后后面一排。当然根据我们的厂家不同，有的软启动器在他的上端三个接线端，然后下端是六个接线端。这里边我给大家讲一下上端是六个接线端的接线方法。 前排的话，我们前排三个接线端，我们接对应的它是 r s t， r s t 的话，它是 接 l 一、 l 二、 l 三，他是接我们的电源进血，也就是相当于我这个电路图里边进来以后， rst 这三个点他是接我们的电源进血，然后还有三个接线端，他是去了我们的旁路接触器，也就是说这三个点，这三个点以后， 这三个点就是我们后排的三个接线路，然后出来以后去了我们的旁路接触器，然后旁路接触器下来以后去了我们 燃气动气的下端，下端他也有三个点，然后下端的三个点也有引出线接入我们电动机，然后把这三根线 并到我们这三个点上面就行了，这个呢就是他燃气动气的接线方法，我们看一下，当我 l 一、 l 二、 l 三进来以后，经过我们的空 器开关进入我们的燃气动器以后，这个时候燃气动器就开始运行了，运行到一定时间以后，直到我们的精抓管全部倒通以后，然后燃气动器退出，退出以后我们的 km 开始熄合，熄合以后开始旁路运行，然后我们的电动机开始全压运行， 但是这个软启动器退出以后，他还是有监测功能的，虽然他已经退出了，但是他还可以监测我们电动机的电流，电压都可以监测，所以的话软启动器启动的话，他是他的主回路，是不需要增加我们的热继电器的，他虽然退出了，但是他还有一个结实的功能， 这个就是燃气重器的基本知识，希望能给大家带来帮助。喜欢我的视频就给点个关注吧，谢谢大家。
464🐮🐎

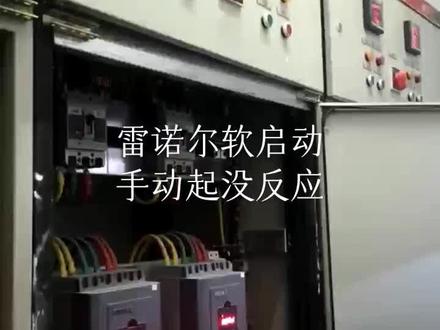

00:37查看AI文稿AI文稿你按一下那个绿的，那手动，手动，其实就手动这两个是一一下还是自动的？ now you 这块还有电，这块还有电。
00:27
00:23查看AI文稿AI文稿咋不黑了， 这我也不负重。
00:13

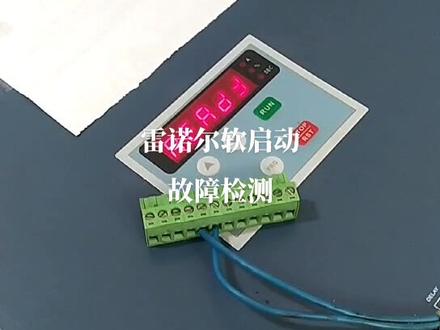

![雷诺尔软启动JJR2110启动几秒就报警停机故障代码f04怎么排查控制柜故障呢？首先是对照说明书故障代码看看能不能解决，能解决最好，解决不了怎么处理呢？
1.检测输入输出端是否直通
2.检测线路是否正常
3.排查主机故障，可以更换备用控制板
4.确认电路板故障维修即可，搞不定有我哈[666][666]](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/15422e58be30f529ef048faedd4c1d20~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2103339600&x-signature=%2F40tKZD2LZDtWQ76b%2BWUhhF7ovA%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=202608291331599349B3F2C9D82CAE3436)
