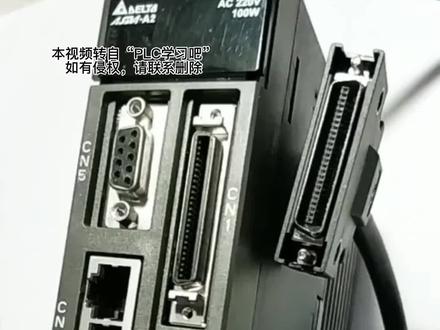

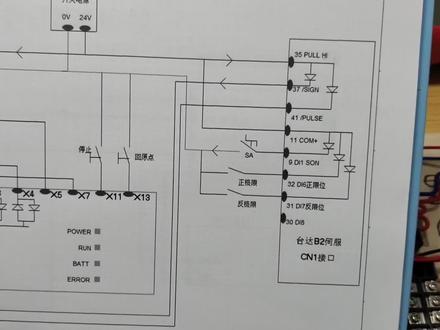

08:33查看AI文稿AI文稿我们现在一起来给这个台达 b 二师傅的 cne 这个端口进行接线， 这个端口有四十四个蒸饺，在我们这个定位控制里也没有用到四十四个蒸饺那么多。我们看一下这个电路图， 用到的端角是三十五、三七、四十一，那么这几个端角就是脉冲接收端口下面的十一、三十二、三十一、三十九号，那么都是这个台达比尔斯福的输入端口， 在说明书上的 di 六，那么这个就是输入端口六， di 七是输入端口七， i 八也是输入端口的八号 die 就是一号输入端口，那么这里标的号对应的就是这个端口的相应的端口， 那么他端口的排列顺序就是从这里开始。这边的是第一针，一直往下数下来，这里就是十五，我们看这个图，这个是一号针脚，一直往下数二三，那么到这边是十五号针脚， 这边的第一个是十六号蒸饺，一直往下数到这边的就是三十号端角， 这边的是三十一，一直往这边数就是四十四号断脚。 那么我们这里为了便于掩饰，那我就使用了这一种比较方便的转接线路板，这边的这个工头就可以直接插到这个洗恩衣端口上面， 那么他的上面的一号端口对应的就是下面这个端口的一号端角， 他这里的编号就是一一对应下面的西安一端口，那么我们这里做演示就比较方便。我们这一个视频要做的就是把 这个 cne 端口这里画的是 cne 端口，他的脉冲输入端口和这一个三六的 飘了西对接起来三又飘了西用的脉冲端口 y， 一是脉冲输出，看一和歪零是一对端口， y 四是方向脉冲，他对应的公共端是看二端口， 那么我们先看这个图， cne 端口上面的三十五号端角是 pullhi， 我们从这里输入二十四伏的电源，二十四伏电源进入内部的关掉和气，先穿过这个二极管， 从三十七号角出来之后，接到的就是漂西上的外视端口，那么这里的就是方 像脉冲接到三六片时尚的歪式，从抗二出来之后，接回去二十四伏的负极， 那么电流就从二十四伏进入三十五号角，然后从三十七号角出来，进入漂了十的歪式，从抗脉出来，扭回二十四伏的负极，那么这样就形成了一条回路，那么三十七号针角出来的就是方向脉冲， 那么在我们这一个转接板上对应的就是 从二十四伏正极这边接过来，从这里走上来，上来之后就是这一根红色的线接到三十五号这一个端角， 然后从三十七号这个端角出来之后，从这里下来之后，一直走到这边就是黑色这根线， 那么就从这边一路过来，接到皮尔西上的这一个 v 四的端口。 y 四端口对应的是下面这个 com 二公共端蓝色的这根线， 那么这根线并接到抗疫端口，接回去电源二十四伏的负极， 那么这样子我们就接好了这一个外事方向脉冲的端口，我们再看这边，那么西安一端口上的四十一端角 接到歪林，歪林就是脉冲输出端口，那么从这里接到这个皮尔西上的歪林端口，我们就是用皮尔西上的这一个歪林端口发送脉冲给这一个师傅驱动器， 然后四伏启动器再去启动这一个四伏电机。我们要看一下他， 那么这个脉冲端口，他跟着一个三十五号端口，二十四伏进来之后，他同样也是经过这一个二极管，是一个关掉火气内部的一个二极管店里就从这里下来，然后从这一个四十一号 端口出来之后，接到皮尔西上的歪林端口，歪林端口 的公共端抗一同样是接回去二十四伏的负极，我们看一下这边这个红色的线接的是三十五号端角，他过来的是二十四伏的正极，那么就从对应的 y 零端口是这一个四十一号端角 出来之后，那么也是从这边下去，那么就接到 p 二 c 上面的这一个 y 零端口， y 零端口的公共端是下面的抗议，那么他下面还有一根线，就接回去电源二十四伏的负极，从这边一路上来，从这边回去二十四伏的负极， 我们再看一遍，从电源二十四伏的正极出来之后，从这边上来，接到三十五号端角，然后从三十七号端角出来，接到 p 二十以上的 y 四端口，那么这里的是方向脉冲，那么从电源从二十四伏进入三十五号端角，同时也接到了这一个四十一号端角，那么这里就是接到 y 零端口， y 零端口，那么他发送的就是脉冲，控制这个四伏电机的运转。我们再看一下图，三十五号端 脚进入二十四伏正极，三十七号端角出来的是方向脉冲，然后四十一号端角出来的是控制脉冲，那么我们现在用到的就只有三个针孔， 那么我们在这一个先一端口上去找到相应的三十五， 相应的找到三十五，这是三十一、三十一、三十二、三十三、三十四、三十五，这个就是减去二十四伏的正极， 三十六、三十七，这个脚就是方向脉冲。三十八、三十九、四十四十一，这个脚就是控制脉冲。经过这一个部分的接线，我们就完成了 是否启动器的脉冲接收端口和漂移器对接，那么下面的这一些正线位、反线位的接线，那么我们下个视频一起来了解。
1523知多工工控知识
01:51

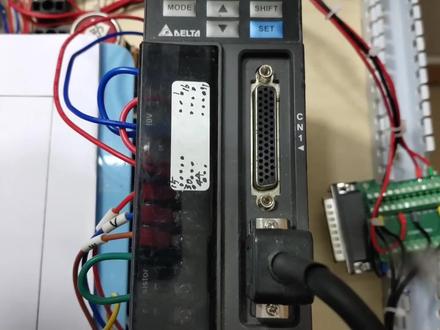

04:39查看AI文稿AI文稿我们接着看台达 b 二十伏 c n 一接口的接线，这里的是台达 c n 一接口，我们用的是这一块 快接线路板，那么方便我们去演示，那么把这个端口插到师傅驱动器的嫌疑端口上，那么他就可以进行通讯控制， 我们这里用它演示比较方便。我们先看二十四伏电源，他就同时接入三十五号角和十一号角，三十五号角他是给方向脉冲和数量，脉冲是一组， 看加和输入端口是另外的主，那么这一根线就是二十四伏的正极，就是从这一个 开关电源的二十四伏接过来，从这里一路接上来，那么就接到这一个三十五号端角， 另外这一根线也是从开关电源二十四伏这样接过来，接到这边的十一号端角，就是这个绿色的这个端角， 那么我们看三十七号角，他是方向脉冲，他输出来之后是接到 plc 的 y 四端口， 三十七号端角是这一个端子，接的是这一根线，那么就是从下面接到这一个 pierc 上的 y 四端口， y 四端口和 come 二端口，它是一组 come 二端口和这边的 come 一端口，用一根线短接起来，然后再另外接这一根线回去零伏的电源， 然后四十一号角是脉冲数量，他接到的是撇了 c 的 y 零端口， 找到四十一号针脚，就是这根线，那么这根线就是接到 p l c 上的 y 零端口， y 零端口和 come 一端口，它是一组 下面的 com 一端口，他就接回去电源的灵符。我们接着看转换开关，他接到的是 dr 一端口就是九针，我们要找到 第九针端角，就是就是这一个针角，那么这里同色线，就是接到这一个转换开关，长开触电进线，出线是这个端角，那么就接回去电源的灵符。 我们接着看正转极限和反转极限，它是两个常开触点，右边的这个是正转极限的开关，这边的是反转极限的开关， 他的红色端子和黑色端子组成的是常开触点，这边也是一样，红色和黑色组成常开触点，正着 线位，用的是三十二号角，他出线之后就接到这一个常开触点上，我们又找到三十二号针脚，那么这里接一根线， 接到这个正转极限的中间的这个段子，上面的这个端子组成的是常开触点，那么这一根红色线，我们就接回去开关电源的灵符。我这里用的是红色线，那么反转极限的是三十一号，真假， 这里的是三十一号针脚，这里是三十三，三十二，三十一，那么这一根线就从这边接过来， 接到这一个小开关，中间这个端子，红色线也是接回去二十四伏的灵符，他也是从 从这边接回去灵符。接到开关电源的灵符就是这两根红色线，这两根红色线，那么就是这两个线位开关的这根线和 这根线，我这里用的是红色线，因为这一个开关我们之前用来做过偏劈的控制，所以这里接了红色线，那么我们再简单看一下这个台达比二是否电源的接线。
390知多工工控知识
01:16查看AI文稿AI文稿今天讲一下台塔似乎驱动 asda 杠 b 二、他的心愿一接头的，嗯，眼角。常规接线心愿，一接头，一共是四十四匹眼角，嗯，从这上面看，有三排，从这边数，一到十，五，十六到三十号眼角，三十一号到四十四号眼角， 然后十一号眼角，十四号眼角分别是 come、 重 come、 负，分别接开关电源的二十四伏正跟零伏。 然后中间这排二十七号眼角是接，似乎驱动报警信号的，嗯，复反馈， 他直接接到 pic 的输入点，嗯，二十八号眼角是接，嗯，重疾，二十四伏，重疾。 然后这边是他的平行线，嗯，三十一、三十二，三十三，三十四，三十五、三十五号眼角。 三十五号眼角是脉冲信号的公共端，是灵符信号。 三十九号眼角是私服方向控制端。四十三号眼角是脉冲控制端。
320PLC电控自动化
00:20查看AI文稿AI文稿大家好，今天给大家简单介绍一下，咱们台拿四五四点一的一个接线，我们常用的一个 pg 模式就是一个未知控制啊，他有一个脉冲和一个方向，这边的话呢，他是由五十一个五十针角组成的，那么我们脉冲的话呢，走的是一个四十一号针角，那么方向的话呢，我们走的是三十七号针角，比二和 a 二他的这个脉冲方向都是一样的。
116台达一级代理商
10:34查看AI文稿AI文稿大家好，本期讲一下三菱驱动器和 prc 接线端子的连接。 以三菱驱动器 m 二 g 三杠幺六 a 针一接线端子介绍为例，我们主要是讲与三菱驱动器、三菱 plc 直接连接，不需要通过四伏控制运动模块连接。 首先我们讲一下三菱驱动器这个接线端子，十号线端是正转脉冲 pp postuprs 十二号 opplex， 即电机开路电源输入 十五三万二，是否开启十九 r e s rit 复位二十二十一 drcome 电源输入三三 op 人像脉冲 三十四 l g 三十五 n p nike telpls 反转脉冲四十一 cr 克雷尔清除四十二 ammiz 森急停四十三 lsp 正转形成末端雷魅的 ccr padt 五四十四， 反转形成末端 mate 三十 max 四十八， plum 故障四九 red 准备信号 id 信号。 我们这一个四伏驱动器这边有一个 ro 接线端子，比如十 pp 正转 脉冲驱动器的输入信号 四十九，四十八， off 驱动气弹输出信号， 那当然我们这个驱动器的输入输出和 prc 如果直接连接的话，是接到 prc 的 x 端还是 y 端的？ prc 的 x 端输入的输入信号， y 端输出信号， 这就牵扯到一个上危机和下危机的一个概念，相对驱动器来说， prc 是上危机， 那上围巾，那 prc 的输出端子给驱动器的输入信号，那就是说 我外端接 i 型号，就是说驱动器的 i， 那我输出端呢？你比如四十八，四十九，在阿沃特输入输出信号呢？ 这个就牵扯到一个准备信号，那就是接 prc 的 x 端，那你像对相对于 prc 来说驱动器的输出段子，那就是说他就是他的上一级了， 上危机和下危机有个相对概念，大家可以理解一下。我们在编程的时候，你比如四十九，我们在启动四伏的时候要有个四伏准备信号，你比如所有的 四伏的二十四伏电源有没有上二十四伏的？呃， 里边的机顶信号有没有连接起来？是不是当他准备好这些信号时候，似乎准备信号才发给 prc 的 x 端，这是一个我们在连好这些线之后，是不是需要确认一下有些驱动器的参数？ 我们这一期就讲一下驱动器这个 p a 幺三指令脉冲输入形式，正逻辑脉冲加方向，还有一个 p a 幺四旋转方向选择 什么样是正转什么样，当他给他正转脉冲的时，指令的时候 他向哪个方向转？给他反转脉冲指令的时候他怎么转？你这个 p 幺三指令脉冲 输入形式是不是零零零一又是什么意思？ p 幺四旋转方向选择是吧？首先我们找到三菱驱动器的说明书， 三零的说明书，我们在学习的时候就是这个说明书，也是一种方法学习，是不是你看这个 p 一幺四的旋转方向，选择 p 幺四设定为零的时候是正转脉冲输入时，他是 cc w 方向， cc w 方向又是逆时针旋转，康塔克拉快反转脉冲输入时是 c w 方向，顺时针旋转方向， 看这个旋转方向你看到吗？顺时针，咦，这就是说 cw 方向，可老筷子这个英文单词的全称就是这个。 当 p 幺四设置为一的时候，他正转脉冲输入时是 c w 方向，逆时针反转脉冲输入时是 cc w 方向，所以说我们这个方向选择不对的时候 就可以更改这个。但是我们在平常的工作当中的话，一般 p 幺四设置为零。什么叫正转脉冲输入时？什么叫反转脉冲输入时？ 这有一个介绍是 p 幺三的设置，是吧？指令脉冲输入形式，当我们设置为零零一 h 的时候， h 就是 hc， xsex 帽就是 十六禁止的意思，十六禁止在那个 prc 一般有八禁止，二禁止，十六禁止。这个数据解化数据转化结构，数据结构， 我们 p 幺三设置为零零零一的时候是脉冲串加符号。好，刚开始 p 幺四说了，当正转指令输入时，他是哪个方向？ 好，我们知道，那正转指令又是什么形式呢？你看正转指令输入时， ppc 号是正转脉冲，这 ppc 信号一直是上升眼有效，然后 np 必须是高电瓶， 当反转指令输入时， pp 也是上升眼脉冲发发送，而且 np 就反转脉冲指令必须是低电瓶。那以三菱 prc 为例的话， 如果是低电频有效的话，那就是漏行输出接法，是吧？漏行输出这些接法，因为前边我们也说了，这个电源是集电极开路电源输入， 然后 p 幺三和 p 幺四这个参数设定好了之后，然后我们要进行接线，是不是？那接线是怎么样个接法？ 就说脉冲串加方向这个接线是怎么接法？其他的不用说了，其他的就说根据接线端子给他接，接好线先一接好就行了，就是这个主电源 二十四伏接入 diccome 之后接到 opc， 然后再并联接到 pp 啊 np 这两个方向迈上串信号和方向信号，就是说二十四伏你就接到 opc 级电机开路电源输入，是不是？然后 pp 和 np 这也要接二十四伏是吧？ 好，这个二十四伏出来接到一个发光二极管，这些有个组织过来接到挖领上去挖领，这是一个欧西门，欧西克莱克这说这边过来， 当这边他讲话了，他是吧？这边这个积极，如果是高电瓶的话，这之后就输出低电瓶，如果是低电瓶的时候，他这地方就是高电瓶，是不是？ 然后这是一个 oc 门， oc 门，这个雨门，雨菲门，门店路数字电路，这个这个地方牵扯到一个摆 po 战神传 ccti 就说经济管电路，一个数字电路啊。抖音郭天祥老师讲的特别详细，大家有时间可以去看一下，我感觉比课本上讲的都好。这是一个 我们这个漏行输出，是吧？到低电瓶有效的时候，是不是形成了电流的回路啊？是不是？咱接到这个看不懂。当正转脉冲输入时，这就可以理解 这个 ppt 是有信号的。当反转脉冲有效的时候，反转脉冲正极接过来 接到挖四，当挖四的处于高电瓶，挖四处于高电瓶，这就是这个没有输出啊，这地方是低电瓶的时候，这地方肯定是 高电瓶，是吧？挖一次这地方是高电瓶是吧？没没有形成回路，这就是正转脉冲信号，当这是个方向信号，因为我们是漏行输出方向信号，低电瓶有效，那低电瓶有效，这地方积极是高电瓶，也就是说导通积极 处于他的挡风电压的时候，是不是到饱和区的时候，然后这边这个节电机和发射机会跟科目二连起来啊？科目二连到负极上，是不是这就处于零，是不是到低电频，低电频这个方向信号就形成了电流回路 啊？这是一个关于这个方面的一个解析吧，这个说明书， 嗯，很很重要，学习这个 psa， 不管学习任何东西，你就是要理解 他这个说明书是怎么读，理解说明书，去读懂说明书，如果读懂了之后你也就可以学习了，如果你读不懂的话，所以说就很就是学习，没有学透， 不理解，没有融会贯通，处理旁通。谢谢大家，这是我本期我对这个 plc 的和驱动器直接连接的一种解析。解析说明与理解吧。
168卢同学
00:28查看AI文稿AI文稿大家，我杨老师讲解一下，这是一个 prc 跟我们的四伏驱动器的接线，扣零零和扣零二扣零接 接我们的脉冲信号，空两接方向信号，这个四角跟六角短在一起，给个定符构成回路啊，二十九角是接我们的实能啊，这个是禁止防脉冲，这个是正方向的，这个是什么呢？负方向这边接二十四伏，这九个线，接完 ps 就可以让他四伏动起来。学 ps 关注八点直播上课。
607工业帮杨锐电工电气

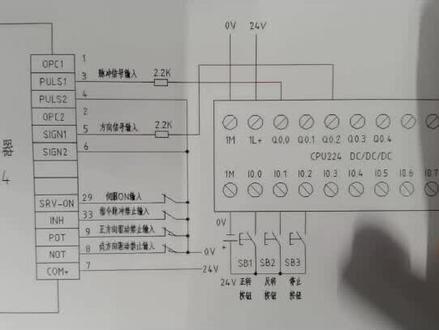

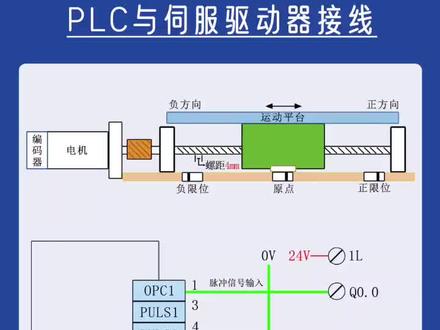

00:23查看AI文稿AI文稿plc 与次服驱动器接线一一号段子接脉冲，输入信号只有零点零二二号接方向，输入信号只有零点二三四号六号接灵符，七号公共端接二十四伏 八号接附线位，三十三号端子接指令脉冲禁止输入。二十九号端子接次服，使能绝电供电器每晚八点点头像进直播间。
1920工业帮图书旗舰店
