rc3 4螺纹锥度计算公式
粉丝9418获赞5.1万
相关视频
01:58

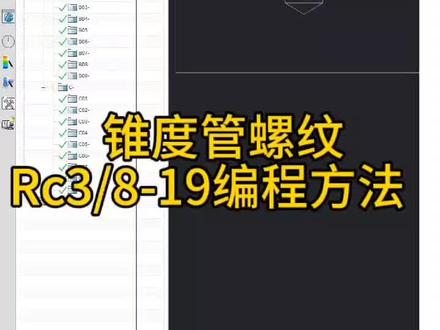

01:28查看AI文稿AI文稿大家好，我们来看一下 r c 八分之三这种锥度管螺纹是如何编成的，这种螺纹呢？它是这种五十五度的锥度管螺纹啊，我们用这种乌钢的螺纹洗刀来进行加工， 我们看下程序，进入建模模块，我们先画个孔，孔的大小就选择八分之三啊十九芽，然后进入这个编程模块， 选择螺纹洗，指定这个特征几何体。好，这个刀具我们定义一下刀具直径，我们给个十个毫米，就是这地方啊，它最小的地方是十个，我们就输入十 罗距的是花一十一点三三七，就是二十五点四，除以十九，它一英寸上有十九个牙，就是一点三三七这种单词的。 现在的程序呢，就是这种下面小上面大，如果说是全尺的，我们随便给一个，比如说一百三十三点七， 给个一百也可以啊。好，我们这再生成一下，我们可以看到他就是一刀了啊，这个就是我们这个锥度管螺纹的编程方法。

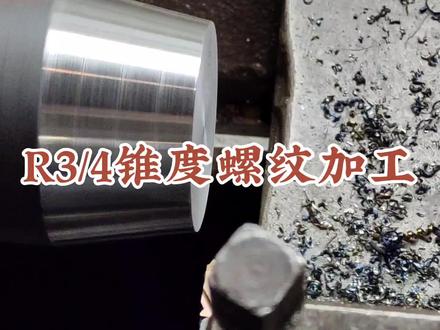

04:13查看AI文稿AI文稿好， r 四分之三的这个锥度螺纹如何用 gt 六指令呢？呃，进行一个编程加工啊，今天呢，我就利用这个时间呢，给大家分享一下啊，用 gt 六指令 啊加工二十四分之三的锥度螺纹的详细编程的方法以及参数。呃，正确的设定好，下面我们进行一个呃详细的讲解。 好，我们看一下这个 r 四分之三螺纹用 gc 六编程的详细方法。首先我们看一下这个一比十六的这个含义，那么从图纸中可以看出，呃，一比十六的是标准的一个锥度螺纹，那么一比十六 呢，其实就是指的我们在加工这个锥度的时候呢，哎，长度上每移动十六毫米，那么直径上呢，就会相差一毫米啊，这是他的一个实质啊，所以说呢，我们得出呢一比十六呢啊，他就是等于零点零六二五， 那么我们通过查找得出啊，这个螺纹他的大头直径是二十六点四四一，小头直径呢是二十五点零零三。 那么呢，我们就可以得出啊，锥度螺纹编程时，这个 r 的啊数值，它等于呢大头直径减小头直径除以二，再除以螺纹长度乘以螺纹的总长，最后算出来呢，等于零点七八。注意啊，外锥度螺纹为负数，内螺纹呢为正数。 好，第二个啊，我们查表得出啊， r 四分之三的螺纹呢，螺距等于一点八一四，牙膏呢就等于一点八一四啊，乘以一点三，除以二等于一点一七九，小径呢就等于啊大径啊， 减去啊我们的两倍的牙膏啊，就等于二十四点零八三。好，我们重点看一下这个机器六的一个编程 好，七九九，每转晋级七九七，横转速啊，螺纹加工的转速不能变化呃， m 零三 s 六百，主轴转速每分钟六百转 g 零 x 四十五 z 二是我们加工锥螺纹的一个定位，注意这里是二，是和我们这边啊，螺纹总成 好对应好。机器六 p 零幺零五五五啊， p 零幺啊，精车，螺纹精车一次零五呢是我们的退尾量，五十五呢是我们的音质螺纹的压性角度五十五度 q 一百啊，在这里呢指的是我们罗文在呃加工时呢，他的一个呃，最小的余量是一百微米啊，最小的加工是一百微米二零点零五是我们的精车余量啊，相当于就是五十微米 呃， g 七六 x 二十四点零八三，小径啊，车道二十四点零八三 z 负二十四，螺纹长度 p 幺幺七九啊，是我们的牙形高度一千一百七十九微 q 四百，我们螺纹加工时第一刀持刀的深度是单边零点四毫米，而负的零点七八是我们螺纹加工时这个 r 的值为负的零点七八 f 一点八一四啊，是我们螺纹的螺距 z 零 g 零子一百退刀 m 三零的程序结束啊，那么这个二十四分之三的这个螺纹的加工呢，实际上重点考察的是我们这个在加工之前 啊相关参数，他的一个计算啊啊，一个计算方法。好，今天的视频呢，就分享到这里啊，咱们明天呢继续分享数控加工的其他内容啊，我是 模式，咱们明天见。
1950德州数控达人新
00:38查看AI文稿AI文稿r 四分之三锥度螺纹怎么编成 g 九九，每转禁给 g 九七横转速，我们用 g 七六来车。 p 零一是精车一次，零五是螺纹退尾量，五十五是芽型角度，五十五度。 q 一百是最小加工，余量一百微米。 r 零点零五是京车，余量五十微米。 x 二十四点零八三是小静。 z 二十四是螺纹长度， p 幺幺七九是牙膏，小静牙膏计算过程，上个视频已详细介绍。
1203数控编程培训蒋蒋

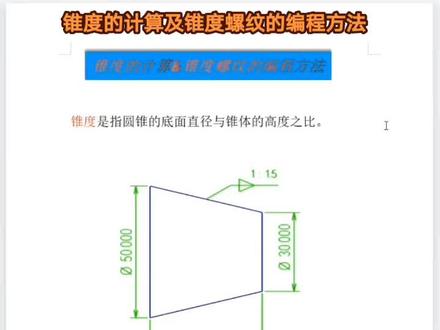

04:29查看AI文稿AI文稿我们讲一下锥度的计算及锥度螺纹的编程方法。 锥度是指圆锥的底面直径与锥体的高度之比，比如这里告诉你小头直径三十，大头直径五十，锥度比是一比一点五，然后我们要算这个高度 l， 然后我们利用公式，大头大径减小径比上高度等于一比一点五，我们可以算得 l 等于三十。 我们再看另外一种标注，它这里只标注了角度，没有告诉你锥度笔， 那我们可以知道这一个角是这个角的一半，然后我们利用三角函数对边比零，边等于摊减 off， 这十比这个 l 会等于这个角度的一半的正确值，然后同样可以算得 l 等于三十。 那锥度螺纹的话，它的计算方法就是这个 r 的锥度值，就是用小端的直径减去大端的直径除以 r 外楼 螺纹开始负值，外螺纹是，而负内螺纹而是正的，因为内螺纹它是用大头直径减去小头直径除以二， 跟外螺纹相反。比如我们加工 m 五十乘二的锥度螺纹， 这里是我们的进刀延伸量，比如我们进刀延伸五个毫米之前是三十长这一段距离，这一段 在这里我们也可以算出来，等于十就是五十减三十除以二，就是这一段的距离等于十。然后我们要算这个 r 螺纹堆度， 那我们就是高度，三十比上十会等于三十加五比上二，三十比上十等于三十加五比上二， 那二等于十一点六六七，那我们外螺纹的话，是啊负，那就是啊负十一点六六七，那螺纹底径。咱们计算 螺纹底径等于，我们首先要算出牙的高度，牙的高度用零点六四九五乘以二， 这样就是螺纹的高牙的高度，我们因为是双边直，直径边长要再乘以二，然后用五十减去这个数，等于四十七点四零二，这是我们的螺纹底径， 然后参去楼下 定位到第一点四十九点五，然后油温长度三十 定位到 z 五这个位置啊， r 负十一点六六七 f 二， 螺纹底径四十七点四零二，然后退灯。
40风吹沙
00:08

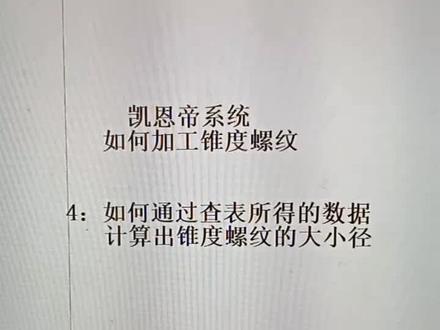

06:49查看AI文稿AI文稿啊，上个视频教大家，哎，怎么样查最多的表格啊？ 这个视频呢，主要是给大家分享怎样把我们所查的数据啊，查表所在的数据，计算出我们产品的大小头啊，我们以 n p t 四分三的落为为例啊， 我们查别所得，他的大进是二十六点五六八，基础距离是八点六一啊，他们是什么意思呢？这个昨天给大家讲过啊， 这个基础距离八点六一，他是从这个产品的端面量过来， 八点六一啊，这个长度是八点六一，对不对？然后对这个直径，对，这个直径啊，他是二十六点五六八。 好，我们知道这个关系之后，我们怎么来计算出这个产品的小头？ 这边小偷啊，我们要计算他不知道他多大，但是我们相对的前面不是有个大镜吗？对不对？二十六点五六八，我们要求的是小镜，那么小镜的 这个锥度公式是什么呢？小径他等于大径，减去锥度比乘以长度好，那么大径是多少？这里二 十六点五六八，对不对？追度比一比十六。这个上期给大家说过啊，追度罗，那追度比是一比上十六啊，然后长度是多少？长度就八点六一，对不对？ 好，我们把这个哎给他算一下，怎么计算呢？首先我们 在这个过算式里面啊，二十六点五六八，减去一除以十六，乘以八点六一。那么在这个算式里面有乘除，要先算乘除啊， 一比十六就是一除以十六啊，我们算一下，一除以十六等于多少啊？一除以十六 等于多少？等于零点零六二五，对不对？我们再乘以他的长度八点六一，再乘以八点六一 等于多少？等于零点五三八，对不对？零点五三八，算出来就是零点五三八。然后我们用二十六点五六八减去零点五三八， 二十六点五六八减去零点五三八 啊，等于多少？就等于二十六点零三，二十六点零三。这个二十六点零三是什么呢？他就是 我们所求的小件的尺尺寸，这里啊，这个位置就是二十六点零三啊， 好，那么我们把这个小镜的二十六点一三给算出来了，然后我们怎样来算这个大镜 啊？这边是算出来是二十六点零三啊，这里是零三。 好，那么大镜怎么求呢？大镜就等于小镜加上锥度比乘以长度，如果我们要做一个长度为三十的 追度螺纹啊， npt 四分三，长度为三十的一个外螺纹，那么这个大地怎么计算呢？首先我们来看大地公式， 大镜等于小镜加上锥度笔乘以长度啊，那么小镜是多少呢？小镜是刚刚我们算出来的这个二十六点零三啊， 然后加上追度比追度比多少？一比十六，长度多少呢？长度就三十，对不对？一除以十六 乘以三十啊，然后用二十六点零三哎来加上他 啊，就等于大劲，对不对？算一下。好，刚刚我们算过啊，一比十六就是一除以十六，一除以十六 等于多少？等于零点零六二五，再乘以长度三十 等于一点八七五，对不对？我们再加上这个小径的尺寸，二十六点零三 等于多少？二十九，二十七点九零五啊，这算出来就是二十七点九零五。好，这样的话，我们的追座人 大头小头就已经计算出来了，那么大小头计算出来是不是就可以挑螺纹了？不是啊，如果我们还要从这个位置到一个角去毛刺的角 啊，要怎么计算呢？好，这个视频就先分享在这里啊，由于时间关系，下个视频继续跟大家教你这个倒脚的这个起点重点 怎么计算的问题。好，谢谢大家再会。
249数控编程--欣然
24:55

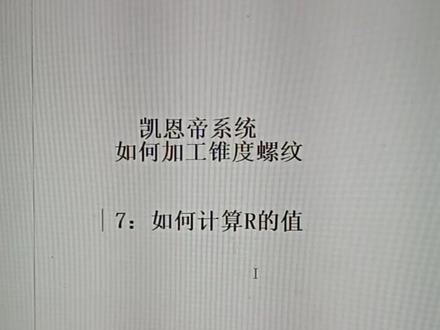

02:08查看AI文稿AI文稿好，这个视频啊，教大家哎，怎样计算最多的问题，这个 r 值啊，这个计算最多的 r 值呢？他有个公式啊，公式就是什么呢？ 起点之境减去终点之境之差除以二啊，记住是起点之境减去终点之境之差除以二啊，什么叫之差呢？就是先算减号啊，括号括起来的啊， 然后我们还是以这个 npt 四分三螺纹为例来计算啊，我们算出来的这个起点直径是多少呢？二十五点八四，终点直径是二十七点九零五啊， 那么这个二的值是多少呢？就是用 二十五点八四减去二十七点九零五之差除以二啊， 大家算一下啊，就是等于负的一点零八二五，一点零三二五啊，因为二十五点四减去二十七点九零五，他是得负数啊，起点直径减终点直径 这个 r 啊，说到这里呢，就要给大家说说啊，这个 r 是代表的是什么意思啊？他就是跳坠子落的一个锥子啊， 椎度螺纹，他的格式啊，是什么呢？你看 g 九二调螺纹对不对？ x 是直径，直，方向是长度，二直就是我们的椎度 是 f 或者 i 就是工智螺纹的逻辑， i 就是音质螺纹的芽素。好，这个视频就分享到这里啊， 下个视频教大家怎样把音质龙纹的牙速转化成工智龙纹的牙具。好，这个视频就分享到这里啊，感谢大家的收看，再见。
214数控编程--欣然
04:14查看AI文稿AI文稿在日常生产中，像这样的锥螺纹我们应该怎样去编程加工啊？今天咱们锥螺纹的型号呢是 m 三十乘一点五，锥螺纹的长度呢是二十八毫米， 锥螺纹的小径啊，刚才也说了是二十八点二五，那么标准锥螺纹他的锥度比是一比十六 啊。然后我们呃现在具体看一下他的编程方法，一起来看一下这个 g 九二指令加工锥螺纹的一个程序。 呃，首先 g 九九每转晋级 g 二幺公制编程单位呢是毫米 m 零三，主轴正转 s 六百每分钟，主轴旋转六百转。那么二号刀呢，就是一点五毫米定螺距的螺纹刀片 呃， g 零零 x 三十二，这里我们外圆呢，车到了，最大直径车到三十，所以这里啊，我们按照大镜来进行定位啊，比大镜呢大两毫米 呃， v 三，长度定位是两倍的螺距。注意，这里的定位与我们的 r 值是有直接关系的啊，一会我们要进行讲解，九九二 x 二九点二啊，螺纹第一刀从三十车到二十九点二，长度二十八毫米。 呃，锥螺纹的车削 r 值负的零点九七，也就是说一会我们车螺纹的时候呢，要从螺纹的最小端向最大端呃进行车削，所以说这里是负值 f 一 点五螺纹的螺距 啊。第二刀 x 二十八点六，从二十九点二车到二十八点六，再从二十八点六车到二十八点三，最后呢，我们加工到直径二十八点二的位置之后进行退刀。好，那么我们这里呢有两个问题，第一个问题呢，就是 r 值是怎么算的？ 这里的 r 值等于啊，锥螺纹的大径减小径除以二，再除以锥长再乘以锥长加 z 向的定位，那通过计算呢，等于零点九七， 这是第一个问题，第二个问题呢就是我们啊在加工当中，这个螺纹的锥螺纹的小径是二十八点二五。啊，我们在视频的最后再解释这个问题，下面呢我们先把这个螺纹给它进行实际的一个加工。 好，我们在这样的一个位置呢，点击的是自动，然后点击位置，在位置程序界面我们点循环启动。 好，现在可以看得到啊，我们螺纹啊加工已经 啊罗锥螺纹的加工已经完成，我们说一下这个锥螺纹的小径是怎样计算出来的，那么通过图纸我们可以看到锥螺纹的大径呢是三十，小径呢是 未知，长度呢是二十八。啊，咱们呃螺纹刀的这个 z 向的定位，我们按照三来进行计算 啊，那么这个锥度呢，就 c 呢，就等于啊大径减小径除以锥长啊，那么大径减小径呢，就等于锥度乘以锥长，然后呢小径呢，就等于大径减去锥度乘以锥长 啊，那么通过计算就等于三十减呃一比十六，再乘以二十八，最后得出等于呃小径等于二十八点二五。
397德州数控达人
00:37查看AI文稿AI文稿老铁们，你们见过这一组代码吗？包括它里面每个字母的含义，它表示的是什么？ 这组代码在数控车床编程中是经常用到的，是最实用又好用的一组代码。 今天就让大家先熟悉一下这个代码，明天我们接着讲它的每个代码的具体含义和用法，包括这个追度的计算方法和表示方法。好了，朋友们先下去好好的看一下。
