台打变频器怎么快速让它转起来？第一步接线火线、零线，因为我这是二百三十伏的，如果是三相电的话，就 i o t， 就 接 u v， 就 接三相电，然后这里面是出线，出线是 u v w， 这个出线就接到电机上，然后我们就设置参数， 设置参数第一步，第一步按这个，哎 mod mod， 这里按 p 音，我们第一步先把这个设置七十六，七十六，我们设到九， 然后这是恢复出厂设置，恢复出厂设置之后，我们再把它按到七零七零，我们设到四，设到四我们就是频率来源，我们就以这个转动来给频率 确定，然后一嗯一，我们就设零零，它启动方式就是这个，用这个面板这个 u run 和的 stop 来来启动，然后再确定现在这个样子的话，这个已经就能启动了，然后要推出去 推过去，现在我们按启动启动，你看这里已经 run 了，所以我们还没给频率把频率给起，嗯，那已经可以了，这是最快的。 但是这个有一点有个小问题，我们先把它停了，它会转的很慢，因为我们去弄上之后，你看我们拧的很大，四十五车子，它的转的非常慢，所以说我们现在把它给停了，我们再来设置一个参数， p 零四， p 零四，这里是最大的电压，设置到两百，因为这里是按最大是四百，四百的话我们把它设到两百， 这个随便搜，随便搜都可以确定，确定一点，然后现在我们先把这个关到最小，推出去，推出去，推出去，推出去。好，这里我们按启动，然后我们再起鸣，再再看着 啊，十二合子已经转的非常快了，这块 ok， 停下来再转，然后这个是停止， ok， 这就是最快的启动变频器。下节课我们来说 我一下怎么在正常工业上把变频器和电机的参数两个要对应起来。

泰达 a s 系列拼接器和电脑的网口连接方法，打开编程软件，点工具，点通讯，设置，设置通道，新增新增通道， 通道通信类别设置。选择一台网，这个地址是电脑的 ip 地址，点搜寻，搜寻 plc 的 ip 地址， plc 的 ip 地址是一五，和电脑的不在一个节点内。现在点一台网， 修改电脑的 ip 值，六五零，改成一五零点确定，这样电脑的 ip 值和 plc 的 ip 值就在一个，都在一个确认内，一个一五零，一个一五点确定， 选择通道，五点确定。 现在编辑成功，看正常，开始正常下载了。

今天继续介绍台达 p l c。 编程大厅自动门控制案例。第四部分软件配置主要从以下四个方面来介绍指令介绍的部分，第一个是常开节点， 第二个是输出线圈，第三个是定时器。本视频需要使用两款软件， s p soft 编程软件和 commoner 通讯配置软件。首先打开 commoner 软件，进行电脑与 p l c 之间的通讯设置， 设置完成后，打开 s p software 软件新建项目工程，进入 s p software 具体的操作界面，选择刚刚建立的电脑与 p r c 之间的通讯通道。程序编辑及下载本翻译中已事先将程序编辑完成，下面对 p r c 软原件进布说明。 x 二零红外线传感器当有人进入椭圆区域时， x 二零状态为凹 x 二一关门极限开关门碰到该开关时， x 二一状态为凹 x 二二开门极限开关门碰到该开关时， x 二二状态为昂。 p 零计时七秒，电视机时机为一百毫秒 y 零开门电机 y 一 关门电机下面进行程序翻译，翻译完成后进行程序下载。 程序下载完成，点击连接模式按钮在线监控程序，点击运行按钮，程序开始执行 程序。监视器说明，只要人进入红外传感器椭圆区域， x 二零至昂，此时只要门未在开门极限开关处， y 零至昂，并自保执行开门的动作。门到达开门极限开关处时， x 二至昂，此时若无人在红外传感器椭圆区域，定时器开始计时七秒后， y 一 至昂，并自保开始执行关门动作。 在关门过程中，若有人进入红外传感器口令区域， x 二零至昂 x 二零的长臂节点关断， y 一 至 off。 因 x 二零至昂， y 一 至 off， x 二二至 off， 所以 y 零导通又执行开门的过程。以上就是本期全部内容，我们下次见。

今天收到一个六安的粉丝接过来一台台达的师傅器啊，他说的是上面给的纸条，写的是不显示，然后呢他说他自己有拆开看过，既然这样子我们就不通电了，我们要拆开看一下他有没有动过哪些地方。好，现在我们开始拆，先 拆 开看一下板子，我们先把板子也拆下来， 螺丝都是松的， 这个是要拆的，不拆这是在下面的，不拆的话拿不起来的，加一点焊芯， 直接加绒，把它先拿起来哦，它拆下来换了一个电容， 可以看到电容是被动过的，这里电容被动过，电容 好像拆开装反了， 这里是正的，拆开看一下啊， 装反。 那个粉丝说他在这里看到开关管，但是没看到开关电源芯片。这一款钜达的哈，这款钜达什么西？ b 二杠零七二幺钜达的钜达 a， s， d 杠 b， 二杠零七二幺杠 b 的。 他这款呢？芯片在哪里呢？是在这个底下变压器底下，一般的初学者或者是不熟的这款驱动器的 学师傅啊，是是找不到的，因为可以看得到这里面有任何的东西，只有一个开关管。开关芯片呢，是在这个底下，在这里把要把我要修开关芯片，需要把这个变压器取下来哈，才能才能看得到底下的东西才能修， 在这里大家可能看不到，在这底下变压器压住了给盖住了，他应该是没有找到芯片，所以把电容换了，随手就放到这里了，然后寄给我们了啊，我们把电容给它装好，重新装好，然后看一下什么情况。 这个是负 正 啊，转轮桥没有问题，那好，转轮桥到这电容是没有问题的哈，是没有问题的话，那我们我们来通电看一下啊，看一下这个转轮桥这边有没有电 电容。我们现在换完了上面所有的电容，现在呢？我们先把它主板压上去，然后但是把这上面放上去，我们通个电看一下哈，看一下显不显示，显示我们再接电机来测试它转不转。 好，现在已经显示了哈。报警，十一十一是没有接编码器，因为我们没有带电机，所以报警是正常的。先关了啊，我们把这个机器这样的话我们就可以把所有东西先装好。 嗯，可以了， 搞快一点，不串通 好这台机器就这样可以修好了，可以发发回去了。

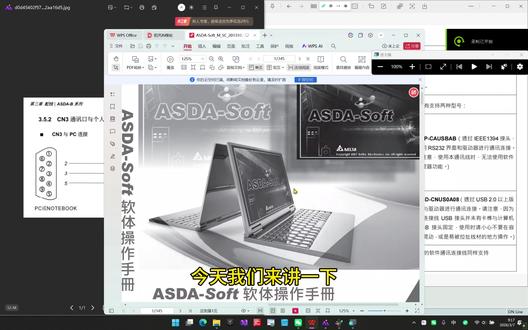

今天我们来讲一下电脑四幅软件的使用，首先我们需要用正确的通讯线连接电脑模式，我们可以通过这两个图片来来进行连接， 以后我们打开软件开始操作，进入软件之后来到这个界面，选择简体中文，然后来到这个通讯和设定，选择 online， 然后选择我们示幅的型号，我这里选择 a s， d a p 二，然后开始自动检测， 检测成功之后就证明连接上了示幅，然后确定， 然后我们可以看到左上角有这么多整个选项，然后这个是示波器， 然后自动增益以及 iphone 啊还有监视，然后我们选到这个参数编辑器， 参数编辑器里面呢就是四伏里面的 p 零到 p 四那些参数，就调他的那些电子齿轮比啊，还有那些流距， 然后他这些星号，星号跟这些三角符号，星号是代表紫竹，就是翻译的问题，这是紫竹。然后三角符号就是在运行中，是否在运行的时候不能设定， 然后红色圈圈代表开机之后才能有效，然后这个黑色框框就是断电，他就是不存不存纸数据。然后还有 我们对应要修改的那些代码，那些参数数据，比如说我这个 g g p 四杠零 g g， 这里我给它调个三十， 然后他就会出现这个小信号，证明你修改了这个数据。修改了这个数据之后呢，你想保存或者下下载进去，就看到这里，这里 有个存储参数档，还有读取参数，读取参数就是从市府里面读取，然后写入，就是把你现在刚改的这个或者其他参数，你想写入进去修改，然后你就点击写入参数。

我的天呐，这么神奇吗？

经常有我们的台达用户朋友问我们台达作为厂商能不能给我们提供一个最佳的产品组合呢？特别是在设备应用上，产线上的运动控制。巧了，今天是二零二零年新品发布，我们特别提出了一个甄选四件套给到大家。 今天为大家带来的第一件套是我手上的这款台达新一代的储物屏，首先来讲我手上拿的是一个七寸的屏， 提供幺零二四乘六百的分辨率，第二规格它的颜色是二十四比特，所以整个的显示效果会更加的层次感非常的丰富。那第三个呢？在这款入门级的触摸屏上， 我们提供了一百二十八兆的内存，并且提供了双核一点二 g 的 cpu， 可以 保证程序运行的更加流畅。我们看一看这个触摸屏的背后的接口，大家可以来看我们整个的设计啊， 整个的接线都是向下，为什么会是这样子的？因为经常有用户朋友，他的整个的控制箱的箱体重身非常的窄，所以呢背后垂直出现， 更加有利于节约整个的空间。整个的触摸屏设计我们是全部的是全贴合设计，也就是说在整个的前面的保护层和后面液晶之间是没有这种空隙感的，所以整个的手感更加的流畅，触控更加的精准。那我们注意到我们这款液晶它采用的是一个 ips 液晶， 那他的视角呢？可以达到一百七十八度。我们这边有一款上电的十点一寸的触摸屏，可以看到，目前从这款触摸屏和我们摄像机位的夹角差不多，几乎已经水平了，基本就是一百七十八度左右，所以可以看到我们的整个显示画面还是非常的清晰。 好了再看这款冲屏的背面，我们是整个在机智款全部集成了我们的移开网，更方便大家做整个的数据的交换和跟上位机的一个互联。下面出场呢是我们甄选四代到的第二件产品，也就是我们的运动控制器 a 叉三 c。 我 们先来看一下哈，外观设计非常的小巧， 我拿一个名片给大家来比较一下，大家有一个直观的感觉，可以看到啊，非常的小小，特别适合对尺寸有要求的三 c 电子啊，半导体啊， 呃，各种的一个产业。里边，在整个的正面面板上，我们提供了一个 sd 的 插槽，我们可以做一些的参数更新程序的上下载。同国时也提供了一个 type c 的 usb 接口。下面呢是两个标准的网口，一个是标准的 ethernet， 另外一个就是 ethernet。 我们再来看整个我们的控制器的背面，背面的整个像导轨的卡锁付设计使用，是一个抬达专利，可以看到它阻尼性非常的好，那这样 一掐，那整个就锁伏到我们便面上来讲，那从整个的 a 叉三 c 给大家的功能上，它是一个标准的运动控制器嘛，那所以它可以做到十六周一个毫秒的同步周期，并且各种对运动控制有高速高性能场 合都比较适合它应用，我们提供了飞剪、追剪、电子突轮等通用的场景应用， 对这款运动控制器非常适合，比如说像三 c 电子啊，包装产业啊，电光软相机这些对速度、精度有要求的常遇，我们甄选四件套给大家带来的第三款产品是我们新一代的远程 i o 刀片型的 i o， 可以看到哈真的非常的轻薄，那整个的它宽度只有十二个毫米，那在整个的 i o 设计上，我们采用的是一个可脱落式的端子，并且它采用的是无所负的一个设计，可方便的可以做接线， 那这里边是一整套的组合给大家来感受一下。从整个外观的设计上来讲，我们其实对整个 i o 装在电控柜里的时候呢， 由于电控柜的纵深和光线的原因，我们工人做替换呢，或者做安装的时候啊，可以方便的从颜色上就可以知道每个 i o 的 一个功能，每一片是装在什么样的位置。 从整个设计上来讲，我我们跟我们前面讲到的 a 叉三 c 做一些匹配，可以看到我们很方便的就组合在一起，我们为了安装的稳定性，可以看到我们向下推的时候到这个位置，我们这里边有个阶梯， 那所以呢我们还要再用力一点把它推进来，这样的话整个的摩擦力非常的好，那有别于我们市面上一般的产品安装会出现一个不稳定性， 整个从我们盗变型 i o 提供的一些特性来讲，我们提供了一百兆的通讯速度，并且整个我们加强了它的抗干扰性，同时在整个的使用场合里边，它可以达到满载的额定电流，要知道随着温度的升高，我们很多的 市面 i o 实际上要降规格，不能达到满载使用，那这款我们的 r 三 c 的 i o 是 可以在满载使用的，我们甄选四件套出场的最后一个重量级的选手就是我们今天给大家带来的我们新一代的四伏产品 e 三 s， 这款四伏我们提供了二点五 k 的 一个平宽，最高转速呢可以达到六千转二十二比特的编码器 精度是非常的高，所以使用场景的也更更加的宽泛，那这款伺服我们来看一下它的外观哈，那这边呢是我们有一些方便的一些按键可以调制参数用，这边同样提供了一个 type c 的 一个 usb 的 接口，方便更新固件和上下载参数， 那这里边也是一个不用锁付的非常方便接线的一个钻子，在它的上方我们提供了 ezcat 的 一个接口，所以整个的四伏的设计也是非常的轻薄，可以看到它的宽度我们只有 四个厘米这样宽，所以在对空间要求的场合里边，这款四伏在多四伏安装的时候，可以大大的节省现场安装空间。 这款四伏适合非常多的应用场景，比如说我们锂电、光伏，半导体，传统的包装，食品、制药等等，几乎是一个全能型的选手，从人际界的 到 p l c 的 控制到四伏产品，是我们为大家今天带来的甄选四件套，如果大家对我们今天的产品感兴趣的话，请随时和我们联系，谢谢。

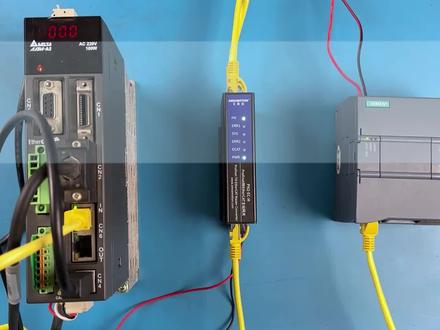

一千两百 plc 如何通过 p n 二杠 e c 杠 m 控制台打 ethernet 四伏呢？模块接入二十四伏电源通电，四伏硬网口连接模块 e c a、 t 网口，四伏使用对应的连接线连接到电脑。 模块 p n 网口一，连接到 plc 网口模块 p n 网口二，连接到电脑。第一步，设置四伏参数首先从台达官网下载四伏对应的调试工具和 xml 文件，打开安装好的调试软件， 点击 online， 选择对应四幅的型号，点击开始自动侦测，点击确定，点击参数功能。参数编辑器，点击读取当前四幅里面的参数， 点击 p 二组参数，找到并双击 p 二十四参数值， 把反转极限设置成长开接点，点击 ok， 在 双击 p 二十五参数值，把帧转极限设置成长开接点，点击 ok， 在 双击 p 二十六参数值，把电机紧急停止选项设置成长开接点，点击 ok， 点击 p 一 组参数，双击 p 一 杠零一参数值，控制模式设置为 can open 模式，点击写入数据，其他参数可以根据需求设置，设置完成后，四伏断电重启。 第二步，配置模块参数首先在爱默逊官网下载好对应的配置工具，解压四伏的 x m l 文件， 把 xml 文件复制到模块配置工具的同一个根路径，打开配置工具，可以看到加载出了根目录下的 xml 文件，点击连接，找到连接模块 p n 网口对应的网络，点击刷新列表， 选中搜索出来的设备，将设备的 ip 修改为与 plc 同网段的 ip 地址，点击保存 ip 修改 可以根据需要修改设备名，这里默认不修改。设置完成后，将模块断电重启，重新点击刷新列表，选中模块，设为当前设备， 选择主站在线操作，点击 init 主站请求显示 init 右键 e c a t 主站点击扫描设备，选中扫描出来的设备，从站状态设置为 o p， 选择过程数据，根据四幅具体使用的控制模式选择对应的过程数据。本次演示输入输出都勾选第一组， 选择常规设置，勾选从占过程数据大小端转换，点击文件另存为选择要保存到的目标文件夹路径 文件名，一般建议只修改日期， 点击保存，点击下载，打开刚刚保存的文件， 点击 ok 确认下载文件。下载成功后，点击重启设备，点击生成 x m l 文件，选择目标文件，加入镜， x m l 文件名有严格要求，建议只修改日期，点击保存。 第三步， plc 组态模块复制 gsd 文件所在的路径，打开编程软件，点击选项管理 gsd 文件， 点击浏览源路径，粘贴 gsd 文件所在路径，勾选导入的 gsd 文件，点击安装 gsd 文件安装完成， 展开左侧在线访问，选择对应的网卡，双击更新可访问设备，可以看到搜索出了 plc 和模块的 ip， 展开 plc ip 双击在线和诊断， 在这里可以看到 plc 的 信息，点击添加新设备，根据刚才的信息选择对应的型号和版本，点击确定 取消，勾选 plc 安全设置的保护，选择完全访问权限， 选中 plc 网口，打开属性设置，点击添加新子网，输入搜索到的 plcip 地址，打开网络视图，展开右侧目录，找到模块型号，或直接在上方搜索 检查模块版本信息是否和 gsd 文件对应，将模块型号拖入网络，试图确认设备名称是否对应。点击未分配，将接口连接到 plc， 双击进入模块设备。视图选中模块网口，将模块 ip 修改为搜索出来的 ip， 这里可以看到模块占用的地址。最下面一行是映设的过程数据，将映设起始地址修改为所需要的地址， 点击编辑后将程序下载到设备， 展开监控与强制表，添加新监控表，将对应的监控地址写入监控表中，点击全部监视。 给地址 q b 一 二八，写入值八。进入 o p 模式，给地址 q w 一 三零，写入值六，给地址 q w 一 三零，写入值七， 给地址 q w 一 三零，写入值十五。可以看到四幅反馈位置一直在增加，说明四幅在转动， 如果想要四幅停下来，在地址 q w 一 三零，写入值零，可以看到四幅反馈位不再增加，四幅停止转动。

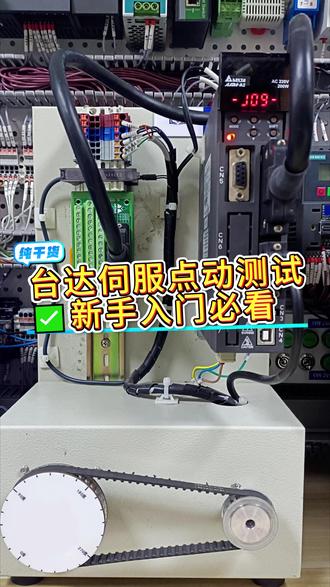

台达四伏点动测试，干货拉满不废话， p 二零八调整位时恢复出厂设置，调整完重启不接线的情况下， p 二幺五到 p 二幺七百位设为一，因为这三个默认值为常闭不接线设备会报警， 所以百位都设为一，让他断开，其他不用动。 p 二幺零为上，电池能设为零零一设备才可解锁运行。 一四零五调整电动参数，上下测试正反转，五千转的声音是不是很帅？关注我，拆解更多 plc 项目！

今天我们来介绍一下这个，嗯， s 七杠两百 smart 与这个 mcgs 它们之间的这个通讯配置。嗯，首先我们发过去的实物过去，发过去的时候这个 plc 的 这个地址 ip 地址是我们已经设定好的， 我们这里先来看一下这个前提，我们需要把设备连起来啊，设备要上电，然后网线连起来，我们这里点双击通讯，然后通讯接口需要用这个啊，如果不是这个的话，它是有问题的， 我们搜出来是幺九二幺六八零点一，我们这里主要就是看一下现在我们这个 p l c 的 ip 地址是多少。然后我们本地的这个 本地的这个网线网络接口里边，我们要把这个接口的 i p v 四协议， 这个就是以以太网，我这是我们的这个网口驱动，网口驱动里边这个 i p v 四协议 打开之后，我们要选择使用下面的 ip 地址，就是我们自己给他一个 ip 地址，不能让他自动获得。这里边这个 ip 地址必须要是幺九二幺六八零，就是和 plc 是 一个号段的， 后边这个地址无所谓，零到二五五这个范围填哪一个都可以，但是不能和 plc 的 冲突，也不能和主态的冲突。然后这里我们确定就可以了，你设置完以后再打开确认一下，看看有没有改成功。 然后我们再打开咱们的这个主态，主态里边 一般我们都是设置好的，给你发过去的时候，我们在这里面再确认一下，看一下这个本地 ip， 本地就是我们触摸屏的这个 ip 地址啊，随便设置一个幺九二幺六八零点多少都可以，这个如果说你有触摸屏的话，触摸屏里边的那个 ip 地址 和这个要设置一致。如果说你没有这个触摸屏，就是我们用电脑和 plc 进行连的话，那么这个设置多少就都可以，这无所谓。 呃，只要不冲突就行，就是别和其他的设备一样。然后远端那个就是我们设置的啊， plc 里边这个地址我们要对应上，对应上之后它就能连上了，这个百分百能连上，然后下载工程功能下载， 在这里边如果出现一些警告啊这些什么的我们不用管，呃，这个是可以正常运行的。 然后这就是连上了，连上以后，首先我们从哪里判断有没有连上？首先就是这个数据，有没有传感器的数据，然后能不能进行控制，这是没问题的。

万元表打到这个二极管档，然后这个红红表笔放到它的这个负，然后黑表笔搭 rst， rst 三相之间的这个压降差不多就是好的。然后再调换表笔，黑表笔放到正，空表笔放到 rst， 然后再测 u v w， 然后黑表笔放到正， 然后红标给它放到树， 这就可以了。

大家好，欢迎收看本期操作指导视频，本视频为大家介绍 d i a designer 软件的注视显示功能，操作步骤如下，您可以直接通过程序界面上方的快捷键来控制注视的显示。点击显示区段注视功能， 启动后，程序中会清晰显示各个区段的注视说明。点击显示变量注视功能，启动后，程序中变量旁边会同步显示变量的注视。 点击显示寄存器注视功能，启动后，程序中会显示寄存器的注视内容。 如果发现显示寄存器注视功能是灰色的，无法点击，一般是因为 d i a designer 没有勾选显示地址的功能。 您可按照以下步骤进行设置，在左侧项目树中点击编程属性，在弹出窗口中找到梯形图变量地址模式设置，找到显示地址功能。勾选显示地址或者勾选显示变量与地址功能 都可以。开启显示寄存器的注视功能，点击确认保存，回到程序界面， 显示寄存器注视功能按钮就可以点击了，点击它，寄存器注视就能正常显示。以上就是 d i a data 软件注视功能的介绍，感谢您的观看，我们下期再见！

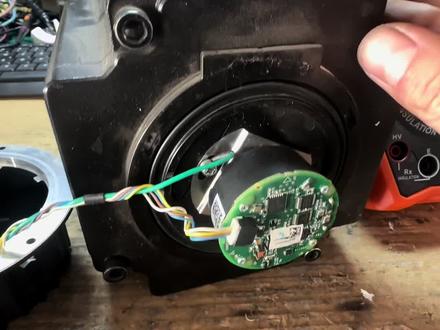

给大家看一个神奇的故障，太大，电机频繁性报警。编码器故障，大家仔细看一下这个情况， 只要轻轻动一下这个编码器线，然后他就会报警。编码器故障，我们来测一下编码器的供电电压，你们看一下， 很明显这根编码器线已经出现了问题，我们需要把它更换掉。 充电式的电路条放在橱窗链接了， 重新上电试了一下，怎么动都不会出现那种情况了，故障就是这根小编码器线坏了。

好，笨鸟先飞和陈老师学功控啊，今天我们来玩一玩这个四伏的参数调试啊，大家可以看到这边我拿了一台这个四伏电机啊，四伏电机上面我带了一个一个小副载啊， 那我们今天来调一调它的一个其中一个参数啊，叫电机的一个惯量比啊。好，大家现在可以可以看到这个这个负荷，这电机是不是一直在这左右的稍微有点晃动，对不对？ 其实这个这种晃动情况，我们调这个电机的一个惯量比，或者说调这个射入环的一个增益，其实也能够去优化啊， 那我们来看这个面积的光量比，它的参数，现在是一个 p 一 杠三七。好，那我们只能是上了啊，那我就调这个 p 一 杠三七，来看看它的一个影响，那比如说我，我们现在是一个十一，是吧？好，那我把这个光量比，我把它调到 调成一嘛，调成一吧，我们变小，你看一下啊，看它的动作情况，确定 你，你会发现它是不是比刚晃晃动的越厉害了？其实罐量比这个参数呢，就是电机的这个罐量比上负荷的一个罐量， 就是你调太小了，那电机的罐量就就小了，是吧？小了它，它受这么大的一个负荷，那它就会晃，那我们调大看一下它又会有什么影响啊？这样这个参数是可以调的，那我们是不是一直调大就可以？ 那肯定显然也是，不是说一直调大啊，就就可以啊，我们把，比如说我把它调到这个十一啊，调到十一，我们再来看一下啊， 我们一开始其实调的就是这个十一，你看他现在晃动就很小，对不对啊？很小，那我们再来再来调一下，再把这个冠量笔再调一调， 我在调档啊，哎，我，我调到二十吧，调到二十来看一下， 这这二十你可以发，嗯，他他，他现在使劲捏在那里啊，啊，使使劲， 基本上不会，怎么怎么有，他晃动会会会更小啊，晃动会更小，但是你，你可以明显，你摸到电机上的时候，你可以感觉到他明显的明显的这个有点发质啊，所以说说明我们这灌量比其实不能调那么大啊，不能调到这么大 哎， 哦，我们调到大概是十四吧，看一下 啊，现在是十四，哎，你们看一下现在这个情况是不是很很稳定啊？很稳定啊，那这这个就是我们一个这一个电机的一个惯量比的一个调节。 那其实他现场的四部抖动啊，他不只是说像这种啊，来回晃，还有可能有另外一种啊，另外一种，那我们可能就要调那个这个速度环的一些这个参数了。 好，那我们今天这节课就主要是讲这个观量比这个参数啊，就到这里结束啊，如果大家有什么其他想了解的可以在评论区进行留言。
