大家好,我是小王,今天这期视频给大家讲一下非消防电源切断电切它的一个原理。接线前面这是一个三相电的断路器, 呃,他是一个带电切功能的,在这个断路器的里面有一个呃分离脱扣,那么分离脱扣啊,它里面是一个电磁线圈, 一般情况下,我们这个电磁线圈的启动电压,工作电压都是一个啊,交流二百二十伏的一个,呃电源来启动啊,所以说我们启动这个分离脱扣,需要给他接通一个二百二十伏的交流电源, 那么我们利用输入输出模块,呃,启动一个二十四伏的中间继电器,用继电器的一组常开触点 来控制一根火线的通断啊,从而来启动这个电切分离脱扣,那么我们这是一个两线制有缘的输入输出模块,上面这两根线啊,是两根回路信号线,呃,接在模块的回路信号接线端子上,那么这一根红色的和黑色的线 是模块的输出控制线,模块启动可以输出二十四伏的电源啊,然后到继电器的十三号,十四号啊,电磁线圈的启动端子上啊,继电器里面他也有一个二十四伏的,呃,直流啊,一个启动的一个电磁线圈,继电器启动, 那么继电器上面的两组常开端子,他会变成闭合导通,那么其中啊一组常开端子,我们串接一根火线,作为一个通断开关来控制啊,分离 脱扣的一根启动线,那么我们正常啊,在实际现场施工当中,我们这个零线啊,我们这两根线是启动分离脱扣的两根线,我们随便选出来一根线接在配电柜下面的零线端子牌上,那么另外一根线 啊,启动线,我们接到继电器的呃,任意一个常开端子上,然后我们从这个啊,实际施工当中,从这个被切断的断路器的下口 a、 b、 c 三项火线任意取一根线啊,任意一项取一根火线接到继电器的 公共端子上,也就是和上面,和上面这一根启动接的常开呃,端子对应的啊,这个公共端子上, 然后这样去接就可以了,模块启动啊,从而启动继电器,继电器动作接通一根火线,联动启动二百二十伏的这个分离脱扣,实现一个电切。那么今天这期视频就给大家讲到这里,谢谢大家的观看,再见。

今天我们来讲一下这个空气开光旁边这个继电器,他到底起到什么样的作用呢?这个就是发生火灾的时候呢,一个缺非就是切除非修房电源,他这个线是怎么接的呢?我们来看一下,他主要是连接我们的空开里面的线圈, 当我们这个继电器得电的时候呢,他就会给出一个信号切断我们的电源了。大家首先来看一下这种黑线呢是我们的主跑线, 他的另外一端呢就是远切,在我们这个继电器的敞开顶上面正常工作下呢,他是敞开的,也就是说下端没有电压的输出, 所以呢这两根红线他也是没有定量的,那么在什么情况下这个继电器才会正常的工作呢?那就是发生火灾的时候, 那他是怎么来控制的呢?大家看一下,这一对就是开了供电的,这一块是允接修房的二十四伏,这里他直接给我们的继电器的线圈供电,另外一端呢他是允接我们的消防模块, 当发生火灾的时候呢,这个修房信号会给他一个二十四伏的电压,这个继电器就会工作,这个敞开一点就会闭合,下面这朵红色的线就会带电。 大家看一下另外的红色的线,他是直接切在一柄线牌上的,所以呢一划一柄直接呢就给这个空气开关供电了,给里面的线圈供电呢,这个闸刀就会自动的合闸, 这样呢这个继电器它就起到一个切除非消防电源的功能了,大家是不是都明白的?好的,今天的风险到这里我们下期再见。


什么是消防强切?火灾状态下通过控制模块切除普通供电回路的联动形式叫做消防强切,其是通过消防主机发出的二十四伏弱电信号,精油中间继电器触发分离,脱口器进行脱扣,远程切断与消防设备无关的电源。

大家好,我是小王,今天这期视频给大家讲一下青鸟的五幺四幺两限制无元的输入输出模块, 呃,启动一个二十四伏的中间继电器,来控制一个二百二十伏的电切分离脱扣的一个联动。那么我们先看一下呃模块的一个接线 模块上面四号五号两个端子接两根回路信号线,那么模块六号端子是公共,七号端子是常闭,八号端子是常开,那么九号十号这两个端子是反馈端子。 我们把二十四伏的一根正极电源线接到模块的六号端子公共端子上,从模块的八号端子常开接一根这一根红颜色的线接到继电器的十四号启动线圈端子,那么继电器的十三号启动线 端子直接接了一根黑线接到二十四伏的负极电源上,那么我们就是利用无缘的输入输出模块六号和八号这一组常开端子作为一个通断开关,控制一根二十四伏正极电源线的通断啊,来启动一个二十四伏的中间继电器。那么 我们再看一下这边的接线,我们二百二十伏的分离脱扣在这个断路器的里面啊,这两根红颜色的线是分离脱扣的启动电源线 啊,一根线直接接到二百二十伏的零线上,那么我们另外一根线啊,接到继电器的 呃五号啊常开端子上,我们二百二十伏的火线接到继电器的九号公共端子上,那么我们模块一旦启动,六号八号两个端子变成闭合相通, 接通一根二十四伏的正极来启动一个二十四伏的中间继电器,继电器启动继电器上面的,呃,九号接的火线,这个端子和上面这个五号啊,常开端子接的是分离脱扣的一根启动电源线,那么这两个端子他会变成闭合相通 啊,作为一个通断开关,接通一根火线来启动一个分离脱扣,那么分离脱扣启动之后,分离脱扣。右边啊,这三根线有一根是公共,有一根是常开,有一根是常闭, 我们取一根,公共取一根常开两根线,然后接到啊,输入输出模块的啊,九号十号两个反馈端子上,那么分离脱钩动作啊,公共常开变成闭合相通啊,给模块的九号十号一个端子一个闭合信号,模块可以收到啊分离 扣扣的一个完成动作的一个信号,那么我们把这个模块装上去啊,给大家试一下,我们在主机上启动一下这个模块,好,我们点启动,现在启动, 对吧?呃,输入输出模块啊,动作六号八号端子闭合相通,接通二十四伏的正极,启动二十四伏继电器,那么继电器启动啊,接通一根火线来这个,呃,启动这个电切分离脱扣。呃,今天这期视频就给大家讲到这里,谢谢大家的观看,再见。

火灾发生以后,一些非消防电源需要切断,比如自动扶梯、空调排污泵等等,那么在火灾自动报警系统当中,如何实现自动和手动的切断非消防电?接下来给大家介绍一下。 我们可以通过一个输入输出模块和一个继电器来完成这个过程,这是一个拖后器,这是一个断路器, 只要拖后器动作,他自然而然就会带动着断路器动作,断路器动作以后,他就把电给切断了,就没电了。 那么现在拖后器为什么没有动作?是因为他的启动线圈没有通上二百二十伏的电,只要给拖后器的启动线圈通上二百二十伏的电以后,拖后器就会动作,然后呢带动着断路器动作。 那么现在启动线圈为什么没有通上二百二十伏的电呢?我们看这根是火线,这根是零线,火线的一端接在了继电器的公共端子上,火线的另一端接在了继电器的常开端子上。 平时常开端子和公共端子之间没有联通,没有导通,那么拖后器的启动线圈自然而然没有通上二百二十伏的电。那么如何让这个 常开端子和公共端子之间联通呢?需要给继电器通上二十四伏的电。当继电器通上二十四伏电以后,那么 公共端子和常开端子之间就联通,就导通了,然后呢拖后器的线圈就得到二百二十伏的电了。那么怎么给继电器提供一个二十四伏的电呢?我们可以让 模块启动,模块启动以后呢,他会输出一个二十四伏的电来到继电器。继电器动作以后呢,公共端子和常开端子之间就导通了,那么接下来呢,我们启动一下这个模块,看一下这个过程, 在总线控制盘上找到非消防电这个按钮,我们按下去,然后呢看一下脱扣器和断路器。 好,我们看当模块动作之后,那么呢继电器公共端子和常开端子之间连通,然后呢拖后器的启动线圈得到了二百二十伏的电, 拖后器动作,然后呢断路器就跟着动作了,这个呢就是实现切断非消防电这个原理。


大家好,今天呢给大家讲一下飞翔王电源强切它的一个接线方法以及工作原理。那眼前呢,咱们给大家展示的是一组泰韩的输入输入模块,输入输入模块控制远程切电呢,咱们采用二限制脉冲的模块,以泰韩的 t x 三二幺幺为例, 模块我们接入三组线,一组总线咱们是接到消防主机用于通讯输出控制线就是我们这组红黑线。首先呢我们需要来到一组中间继电器, 用继电器进行一个转换,用于弱电控制强电小电流控制大电流。因为我们右侧咱们给他展示的这组分离脱口器,他的 c 一 c 二的线圈呢是 a c 或者是 d c 的一百一到四百伏,也就说我们这 分离脱口器想要实现强切他的 cc 二的线圈,必须接收我们这组压力范围之内这个信号才可以进行动作。 那如果单纯的去用二十四伏去驱动他的话,由于电压等级达不到,没有办法实现远程分离脱扣, 分离脱扣器,我们这组其实就是一组断路器,这边啊左侧是一个他的分离脱扣器, 用于接收他的控制信号,那一般现场二百二很容易取到,那我们就用这组断路器的下口,我们一组零火线接到用电设备,另一组零火线,我们看一下, 这组火线呢,是首先来到了继电器的他一个公共端啊,另一组线接到他的一个常开触点 到我们的分离线圈的 c 三。平时呢,我们这组火线由于继电器没有动作,没有得电,那么这组线呢,实际上他是一个断开的状态,当模块接收到消防主机的控制信号,命令 输出模块会输出一组二十四伏,二十四伏给到继电器,继电器得电,常开触点变成 b, 那这组火线就会进行导通,那导通之后呢,咱们就可以实现远程分离多扣,因为我们这组零线是长通道,他的 c 二端的, 只要模块动作带动继电器动作,那我们的这组分离脱扣器 c c 二就会得到二百二十伏,继而呢,实现远程分离脱扣。只不过我们是通过模块啊,他的 控制信号去控制的远程分离脱口器,分离脱口之后呢,电灯会进行熄灭啊,实现远程切电。另外呢,我们这边呢是接的一组常开触点,它是一组无圆形的 反馈端啊,用于接辅助辅助其实就是一组辅助出点,平时反馈端接的是一组常开点, 把这组常开点接到模块的 r e t r t 二,当分离脱口器动作之后,常开触点变成 b, 把我们的一组反馈信号会传到输出模块,再传给消防主机。

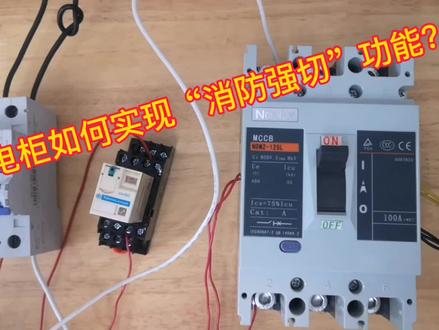

今天和大家讲解一下报警系统中强切的接线方法和原理。 现在看到的是一个总闸断路器左边还有一个二十四伏继电器,电器的下端接了一个消防输入输出模块, 这个总闸断路器是自带脱扣端,他的左边出来了两根线,两根线的作用是他送电二百二到断路器后,会启动线圈,然后导致断路器跳闸。 那么这两根线应该怎么接呢?下面来告诉大家。两根线中,其中有一根标有英文大写字母 n 的,是直接接到控制箱左边 零线端上, 另外一根标有英文大写字母 l 的,我们是接到二十四伏继电器常开端上, 而计件器常开端的另外一头,我们直接接到控制箱内有电压的火线 上面就可以。而二十四伏继电器的十三十四角,我们是接消防输入输出模块的控制线 模块的反馈线任意接一组常开即可。当我们消防报警的输入输出模块启动,控制线输入,二十四伏启动继电器,逆电器常开端闭合火线联通。当火线联通后,断路器 左边的两根线就产生了二百二的电压,送到断路器的脱构器线圈,导致断路器总闸跳闸完成的切电动作。 如果大家还有记不住或者不懂的地方,我发了一张原理图,大家可以仔细观看, 有什么问题也可以给我留言,希望能够帮助到大家,谢谢!
