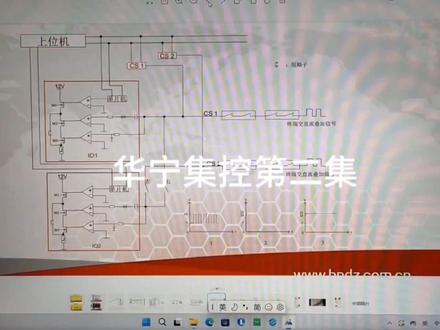

华宁煤矿皮带喊话急停装置接线方法

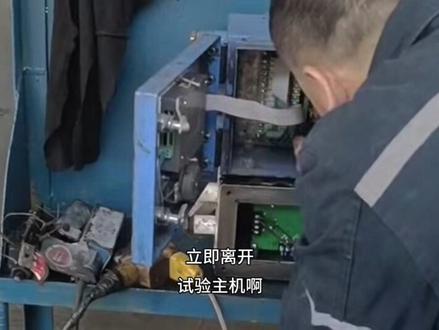

今天在库房检修一套皮带保护和电子围栏，速度保护被别人剪的太短了，无法试验。 按图纸接线把对门接好，用对门杆碰触保护的外壳进行试验，这样模拟量的传感器只能试验对门保护， 温度、烟雾。由于没有传感器，无法试验像急停、跑偏、失带这些开关量的传感器。我直接在保护里边用一个短接线 一头接入公共端，一头接入接停膝盖跑偏来完成试验。确定保护的主板没有问题， 电子围栏的热式传感器的螺丝都锈死拧不开。我同样用一个短接线 把他的副电瓶直接接入电子围栏的输出端来进行试验。试验主机啊，一切正常。试验了两组报警端口，两组停机端口， 我用短接线、短接报警和十二伏来试验报警器。 虽然这只是一个井上的试验过程，但是我们也可以用此方法在井下排查故障， 排查是主机的问题还是各个传感器的问题。在此把这个视频分享给大家。

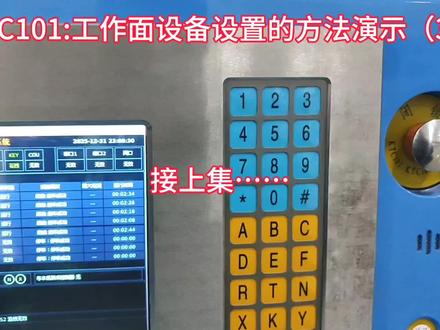

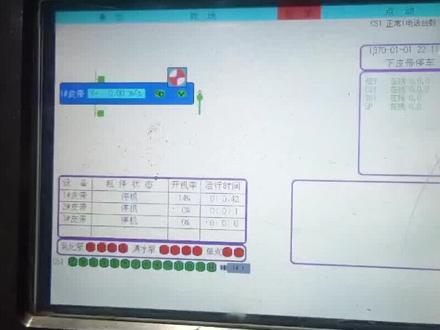

通过拍闭锁的形式看一下哪些设备会停止好 触电，沿线闭锁，沿线闭锁。第一台，然后 从皮带前六后六破碎机、转载机都停止运行，只有乳化泵和清水泵还在运行，它与 b 锁没有连锁，我们按 a， 然后按 e， 设备全部停止。 为了更加直观的展示控制器对设备的启停控制，我这里用继电器， 指示灯还有开关电源做了这一套电路，它就可以 展示控制器在的启停状态。指示灯展示启停状态，然后用另一组触点做设备的反馈来。接下来我们动手接一下线， 现在我已经将 ktc 幺零幺控制输出点的一端通过短线 连接到了开关电源的正极，而开关电源的负极接到了继电器的线圈 这一段。然后现在我们试一下有没有虚接的地方 啊？第一个针，第一个是好的，第二个是好的，第三个是好的，第四个没有 好，所有的都是好的。现在接线 好，现在所有的吧台设备的输出点都连接完成了，我们联合启动的试验一下效果。 首先是按九一号值班准备启动，请工作人员注意一号值班准备启动，请工作人员注意。 破碎机准备启动，请工作人员注意。破碎机准备启动，请工作人员注意。转盘机准备启动，请工作人员注意。 都运行起来了，然后还有清水泵和乳化泵 都运行起来了，然后还有清水泵和乳化泵， 水泵准备启动。水泵泵准备启动。现在所有的设备都运行起来了，我们按铃连停一下， 好好，即将结束。然后是清水泵和乳化泵所有的设备连接成功， 刚才我们用继电器和指示灯演示的是设备启动过程，现在我再将反馈接进来， 现在我已经将继电器的另一组常开触点连接到了呃控制器的输入点， 大家可以看到控制器的输入点的负极都是短接起来的，我们这里也是将每一个 继电器的一端用短线连起来作为公共线。好，现在设置控制器 反馈线已经连接好。接下来我们再进入系统设置反馈点， 请加 a 进入系统，没有密码，直接进入，然后使工作面破碎机，主电机，确定，电机参数，电机反馈输入点也设置到 l 一 点一， 下面点击反馈，等待时间一百也就是十秒，反馈输入去抖时间时也就是一秒，这些默认就可以，然后确定 这是转载机，直接进入转主电机，电机参数反馈输入设置到 l 一 点二，确定。 然后全部运输机也是主电机，确定，设置到 l 一 点三， 在后部运输机，主电机，电机参数，电机反馈输入点设置到 l 一 点四，确定。 运输机，转载机，破碎机就设置完了。然后我们再看皮带，是不是有一部皮带进入主电机， 同样是点击反馈，输入点设置到 l 一 点五，再确定 返回。还有泵，先是清水泵， 同样是点击反馈，输入点设置到 l 一 点六，确定。 再是鲁化泵，确定，设置到 l 一 点七， 确定 好，设置完成退出。

您好，时代整理。

煤矿电工必看，皮带堆煤保护的位置怎样安装？你安的对吗？干了这么久煤矿电工，很多兄弟对皮带堆煤保护的安装位置一直含含糊糊，今天我在这里一次性讲清。本期我们来说防堆煤保护装置。第一工作原理， 输送机与煤仓、溜煤槽搭接煤仓，即落煤点上方五百毫米各装一个，需灵敏。第二，安装标准，两部输送机顺至搭接落煤点前后五百毫米正上方五百毫米处固定， 符合洒水要求。第三保护实验，输送机空转电极、触媒、接地金属，停机报警等于正常。下期教你温度保护安装及实验规定，关注我，学习更多煤矿电工知识！

大家好，在煤矿井下工作的时候，呃，有时候会遇到一些需要矿灯来打信号的，我们把它称之为灯雨， 比如说刚铺上了一部皮带，电铃没有完善啊，或者电铃坏了的情况下啊，需要拿矿灯来打信号，这个就好比咱们的矿灯 两下啊，闪两下就是要开皮带，如果遇到特殊情况，皮带机尾将干死了，需要皮带倒转，咱们就三下啊，哐当三下，就是要倒转皮带，遇到一件特殊情况，需要紧急停，皮带就乱晃啊，就是停下来，皮带 在喷浆的时候啊，比如说在喷浆的时候，嗯，这个风源比较远啊，需要开风，然后横的就是风量不够，需要开大一些， 然后竖着啊，就是风量过于大了，开的小一些，称之为横大竖小，开的正合适的时候呢，咱们转圈，哎，这就是表示真好啊，然后遇见特殊情况啊，比如说喷泉也堵了，然后也是啊，快速的晃灯， 赶紧让它关风停电，这就是煤矿常用的一些灯语，大家还知道有别的什么灯语吗？评论区来评论。

煤矿电工必看，皮带跑偏保护的位置怎样安装？你安的对吗？干了这么久煤矿电工很多兄弟对皮带八大保护的安装位置一直含含糊糊，今天我在这里一次性讲清。先说说跑偏保护装置，第一，成对使用跑偏保护成对安装机头、机尾上胶带各一组， 中间每三百米一组。第二，安装标准传感器装于输送机纵梁两侧，固定架，活动杆与上托滚外缘平起， 顶端高于拖滚边沿一百毫米。第三，保护实验，空载波动跑偏杆延时十秒，停机报警为正常，反之异常。下期教你防滑保护安装及实验规定，关注我，学习更多煤矿电工知识！

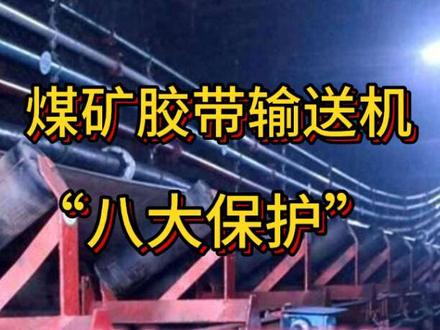

前几天有朋友想让我讲一下煤矿井下皮带的八大保护。好，我们今天就讲一下这个问题。皮带也叫带式输送机， 皮带的八大保护，实际上在我们的规范安全规程或者国标标准上面都没有提到它具体的数量。这个八大保护是我们根据现在煤矿安全规程上它列出的 这几个保护一共是八种，所以说我们通常就叫它八大保护。好。这个皮带的八大保护，它既是一个专业的，又是一个非常重要的问题。说到它专业，我们今天要用到 四个规范国标和安全规章来进行解读。 说到它重要，如果说颈下皮带缺少了哪一种保护，或者说哪一种保护 不灵敏或者失效，它就涉及到煤矿重大安全隐患。今天我们以四个规范和安全规章国标为依据，然后再利用我们这个皮带机的一个 示意图来具体讲解一下我们的八大保护是哪八大保护，这八大保护具体的安装位置又是在哪里？好，首先我们讲到防打滑保护， 防打滑保护它实际也叫速度保护，它根据 这个速度保护的传感器的它的种类分为两种啊，一种是滚轮式的速度传感器，这种传感器一般话是不常用。 然后就是一种磁铁式的，也叫电感式的速度传感器。 先讲一下这个滚轮式的，这个滚轮式的传感器速度传感器，它安装在卸载滚筒和驱动滚筒中间的下皮带的上带面上，它要求的标准 就是要求要滚轮紧贴着皮带的上带面，它的摩擦力要符合要求。 好，我们讲一下这个磁铁式的，磁铁式的速度传感器，它安装的位置，它是安装在我们的换向滚筒的侧面，侧面，换向滚筒的侧面安装一个磁铁 对应磁铁的位置，在皮带架上安装速度传感器，速度传感器与这个磁铁它们之间的间距要保持不大于五公分。哇，不大于五公分，速度传感器要安装牢固 好，这就是防打滑保护的速度传感器的安装位置。第二个是堆煤传感器， 堆煤堆煤传感器，它也叫煤位传感器，我们今天就主要讲一下皮带对皮带的煤位传感器的安装位置， 像皮带对煤仓，皮带对溜草板和皮带对矿车就不讲了啊，今天主要讲皮带对皮带，皮带对皮带他又分了两种，一种是皮带和皮带顺向搭接，第二种是皮带和皮带 垂直搭接或者倾斜搭接啊，两种情况。先讲一下皮带对皮带的顺向搭接，顺向搭接的时候，每一位传感器安装在卸载滚筒的正前方， 下一步皮带的中间，下一步皮带的中间距离，下一步皮带的上带面的最高点，因为它上带面不是平的啊，它两侧是高的，下一步皮带的上带面的最高点向上不大于五百。 煤气传感器的这个感应杆不能高于卸载滚筒的下边，不能高于这个位置 啊，你高于这个位置的话，它就不起作用了，它就会把这个这个卸载滚筒也会埋住了，就会造成把皮带磨断啊，这是咱这个呃，顺向搭接它的位置。 好，咱讲一下它这个垂直打结或者倾斜打结，咱看这张图 对吧？这是咱的卸载滚筒对吧？这是下一步皮带下一步皮带它的每位传感器安装在卸载滚筒的 侧面，距离卸载滚筒的边缘不大于两百，它要安装在 这个煤流侧。煤流侧啊，这边就是煤流侧，如果说你安装在这边，那就不行了啊，必须安装在卸载滚筒煤流侧， 同样他安装的高度也是和这个顺向搭接是一样的啊，这是五百的高度是吧？不能高于这个卸载滚筒的下边是吧？这是一样的啊，对门传感器我们就讲到这里。第三个是跑偏保护。 跑偏保护实际很简单，他主要安装的位置就是机头和机尾，距离机头十到十五米，距离机尾也是十到十五米，他中间如果跑道发生变化，或者说是 这个方向发生变化，容易跑偏的地方，可以增加跑偏保护啊，可以增加跑偏保护。跑偏保护安装的还有一个标准，就是我们看这张图， 他的这个跑偏保护的啊，感应杆距离上托轨的边缘不大于两公分是吧？不大于两公分，这就是这个标准啊，一定要记住 好，跑偏保护就讲到这里。第四个是温度保护。温度保护我们，呃，根据他的传感器种类分为两种，一种是热电偶的，一种是红外线感应的啊，我们通常用的就是热电偶的 这个温度传感器，它安装的位置是在哪里呢？实际上我们，呃好多矿，大部分矿安装的位置就和我们国标规范上要求的位置不符的，我们通常都是安装在 他的那个啊。温度传感器的触头安装在主驱动滚筒的袋面，主驱动滚筒的中间距离袋面一公分的位置，也就是十毫米的位置，通常都是安装在这个位置， 但是国标上是要求安装在哪里？将温度传感器安装在主驱动滚筒座上啊，他的触头距离轴承座 十毫米到十五毫米，他这样要求的，他为啥要这样要求呢？实际上他是，呃，就是解释的是 这个主驱动门筒和皮带一旦打滑升热，他就会把这个温度迅速传达到轴承座上，轴承座 就会温度就会迅速升高，咱的温度传感器就会迅速冻住发生反应啊，只是我们记住这一点啊，然后温度传感器它实际上和自动洒水装置它是相配套连锁的， 主驱动管打滑之后，然后皮带断电，闭锁断电， 他就会使自动洒水装置的电磁阀打开，自动洒水啊，开始喷水啊，这就是，呃，防止我们的皮带，呃，就是这冒烟着火就能够自动喷水 啊，这个的话自动洒水装置，呃，他的这个，呃，这个喷水装置距离袋面他没有明确的要求，一般话距离袋面的话三百， 三百到五百都可以哇，能够保证水能够撒向我们的驱动滚筒，包围我们的驱动滚筒就可以啊。第六个就是烟雾监测装置，烟雾监测装置它安装的位置是在哪里呢？是在 驱动滚筒回风测，驱动滚筒回风测十到十五米 的位置，他去顶板啊，不大于三百啊，我们是挂的是烟雾传感器啊，挂的是烟雾传感器，他的回风测可以是机尾方向，也可以是机头方向，这要根据咱实际情况而定啊， 这个一个是它的距离十到十五米，一个是距顶满不大于三百啊，这就是咱们烟雾传感器，这个很简单啊。然后就是呃撕裂啊，撕裂保护，撕裂保护也很简单，撕裂保护它是距呃 机尾落尾点啊，距离落尾点十到十五米的位置啊，也就是实际上也就是机尾啊，向机头方向十到十五米的位置，它是安装在哪里呢？是在 两个带面上下皮带的中间，靠近上皮带的位置，靠近上皮带位置，他要安装一个自制一个托架啊，把它固定牢固啊，把它固定牢固，这就是我们的撕裂保护安装的位置。 第八个就是拉线即停闭锁，拉线即停闭锁，他是从机头到机尾贯穿机头到机尾，把全线进行采用的。拉线即停闭锁 他的间距拉线即停保护装置的间距是多少呢？是一百米。好，我们今天就讲到这里。

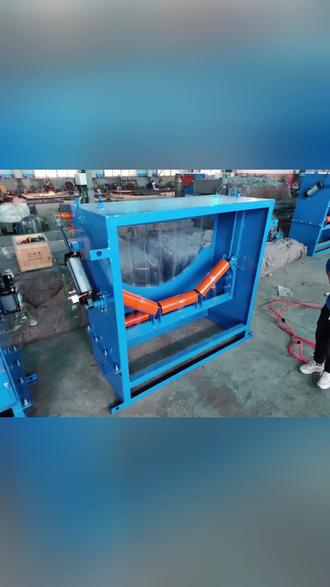

煤矿皮带防逆流装置依靠风压做动力，打开闭合与运输皮带连锁，可随矿井瓦斯监控装置配合使用，在工作地点出现突发事故时自动闭合，使事故不会波及其他采区。

煤矿电工必看，皮带防滑保护的位置怎样安装？你安的对吗？干了这么久煤矿电工很多兄弟对皮带八大保护的安装位置一直含含糊糊， 今天我在这里一次性讲清。本期我们来说驱动滚筒防滑保护装置。第一工作原理，防滑保护通过速度传感器检测胶带实际运行速度， 打滑或断带时对比额定速度，判定欠速后停机报警。第二，安装标准，装于下胶带中部，保证摩擦力，用标准托滚架固定机头大架，严禁捆扎，设升降机构，便于试验。第三，保护，实验输送机空载时，滑轮拉起滚轮 阻断信号一零 s， 能自动停机报警即为正常。反之一常。下期教你堆煤保护安装及实验规定，关注我，学习更多煤矿电工知识。

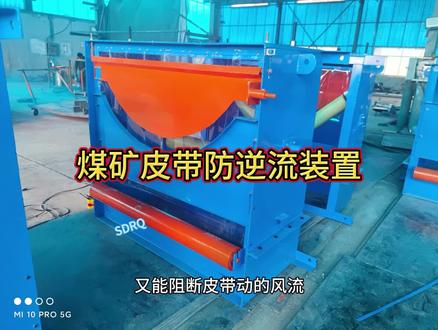

防逆流风门依靠风压做动力，打开闭合，与运输皮带连锁，可随矿井瓦斯监控装置配合使用。在工作地点出现突发事故时，会自动闭合，使事故不会波及其他灾区，既能保证皮带机正常通过，又能阻断皮带动的风流。

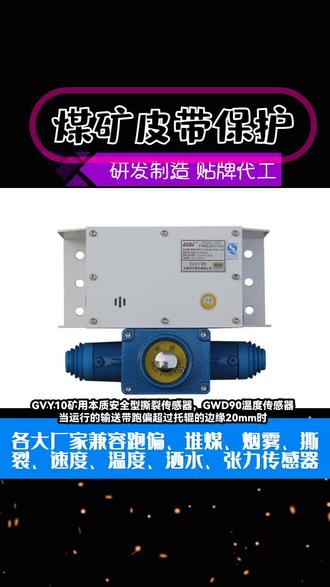

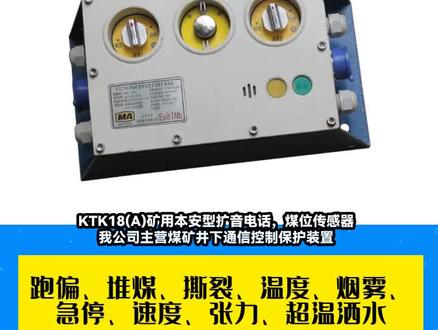

我公司主营煤矿井下通信控制保护装置，又叫皮带机九大保护。那我们先来说下撕裂保护。撕裂保护是系统监测到运行中的皮带出现纵向撕裂时，报警并提示撕裂位置，并及时停止皮带机的运行。如果有撕裂传感器方面的问题，请与我联系或者私信我。

当运行的输送带跑偏超过拖滚的边缘二十毫米时，跑偏保护壮志英报警。三三二二。当运行的输送带超出托滚二十毫米，禁延时五到十五秒后，跑偏保护壮志英。可靠动作能够终止带式输送机的运行。
