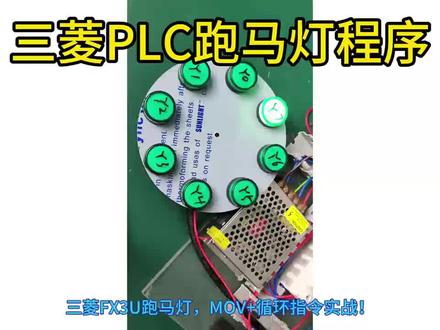

plc mov跑马灯指令使用方法
同学们学习是一种习惯，下面开始我们今天的课程，今天我们要讲解一个跑马灯程序，我们写一下跑马灯程序， 什么叫跑马灯程序？也就是说我们的灯从 y 二零亮完以后， y 二一 y 二二 歪二三，然后是歪零、歪一、歪二、歪三、歪四、歪五、歪六、歪七，依次按这个顺序点亮这个灯，亮完以后，在这个灯亮，在这个灯亮，在这个灯亮按顺序依次点亮，这个叫跑马灯程序， 这是我们这节课重点要学习的程序。编成跑马灯程序，下面进行跑马灯程序之前，我们要学习一个基础知识点， 木屋命令、木屋命令、 m o v 木屋命令、木屋命令。我们先写一个四类木屋， k 一到 kiss k 四 m 零， 我们讲一下这个幕后指令，这个是什么含义？幕后指令是这是原数据，这个是目标数据，原原数据就是这个原则， 这个是目标数据， 在这里面这个 k 一，这个值，他对呢是一个二进字的数字， 是一个二定制的数据， 这个 k 四和 m 零，我们要好好讲解一下是什么意思。如果说我们是 k 一，如果说我们是 k 一 m 零的话， k 一表示是一组， 表示是一组，而我们知道我们这里面是 k 四， k 四表示是四组， 这个一组和四 组什么东西呢？ m 零一组从 m 零开始就是 m 零 m 零 m 一 m 二 m 三，这个是一种，就是 k e m 零，这就是一组一组内容，然后 k 四 m 零，它对呢是四组，四组的意思就是 m 零开始，也是从 m 零开始， m 零开始， m 一 m 二一直到 m 一十五， 一共是十六十六，一组是四个，四组是十六个，也是 m 零 m 一 m 二，一直到 m 十五， 也就是说这个一，如果说一，他的二进制是零零零一 二技能数是零零零一，由于是四组，从 m 零到 m a 十五， 四组又是四组，然后这个幕府指令就是把零零零零一，这样，这样一共这个是十六组，然后这个是 m 十五， m 十四，然后这样一直到 m 零，将这个数据传给这个数据一位对一位，零零 零到 m 零，这个是一 m 零，这个位置是一，其他位置都是零，这个就是木屋的这个指令的用法。 好，这个这节课我们讲解了目复指令的用法。好，同学们，下面我们以一个目复指令作为一个实力对他用法进行讲解。 比方说我们写着一个木木之类，叫木木木木木木 k 一 x 零零零， x 零二零到 k 一 y 零二零这么一个指令，这么一个指令 k， 我们前面知道 k 一表示四种， 这个 k 一也表示是四组，也就是说从 x 零二零到 x 零二一，一直到 x 零二三， 这么四组对应的数据给到这个四组， y 零二零， y 零二一一直到 y 零二三。 这么一条指令相当于什么？相当于我们在一个梯形图， 然后这个一个开关，然后这一个是线圈开关的一个线圈，这样一共四组。四组 第一个开关是 x 零二零，然后驱动这个 y 零二零，这个是最后一个是 s 零二幺啊，零二三，驱动 y 零二三。 下面我们演示一下，是不是按你按这个 x 二零按钮， y 二零灯亮，按 x 二一按钮， y 二一灯亮，按 x 二三按钮 y 二三灯亮，也就是说这个按钮驱动这个灯，这个按钮驱动这个灯， 这个二驱动 y 二，这 y x 二三驱动 y 二三。我们这个语句是不是相当于一下子写的这么这么一个，呃，题型图的意思，我们演示一下， 下面我们用一个，呃，用一个上面启动的八千八千， m 八千一上电就进行启动的 m 八千，一个特殊计算器，特殊继电器， 嗯，八千，好，八千。以后我们用木木，木木，指定木木 k 一 x 二零， 从这个开始，四组一一二三四四组到对应的驱动一二三四木 k 一 y 二零。好，我们进行测试转换写入， 好，我们看看，我们按一下 x 二零灯，他是不是亮的，我们按一下 x 二零，灯亮了，然后 x 二一灯， y 二一是不是亮的？哦，亮了， x 二驱动 y 二也亮了， x 二三驱动 y 二三。 好，原谅了，好，这是一个目子的那个简单应用，我们就讲解了，这里欢迎大家一键三连，您的关注和分享将是我分享的最大动力，谢谢，我们下次再见。
粉丝1164获赞1752
相关视频
03:49查看AI文稿AI文稿流水灯，也叫宝马灯。先行后面要求啊，一万启动 q 零点零先有电啊，开始亮，假装我就亮一秒啊。 一秒以后呢？下班就灭了，灭了换换成下一个零点一，他开始亮，亮一秒，一秒以后呢？他也下班了啊，他也灭了，然后换成零点二，也是亮一秒， 他晾一会换成他，他晾一会换成他，他晾一会再换成他。一直在这转圈。嗯，是不是又是循环？是的，咱们昨天学的这个震荡电路也是循环。嗯，震荡电路就是这个地方晾一会，然后灭一会。不要灭。严格意义上来说这也叫流水的， 是不是只要是两个状态在交换的？他结束了，换成他，他结束换成他，这是不是流水？这就是流水啊。那现在 他结束了，换成他，他结束换成他，然后再换成他，这是不是就流水？虽然你这个概念要这个格局稍微大一点啊。这个在天际上我们也是两种状态交替是一样的啊。所以说这个只要你会了，今天学这个就很简单。 那就直接编吧，现在就你的水平肯定是能编出来的啊。来说吧，开始吧，启动一个启动先来个简单方法啊，就是看到哪就编到哪。 音乐启动他是不是亮了？亮是啥意思啊？是不是就是自锁？能不能自锁？能啊，锁锁多久啊？是不是只有一秒钟？哎，来，我在这报个定时器第三期。 一秒一秒是不是就到了？到了以后这个灯让不让亮了？不让灭用谁把它灭掉了？七三七时间到常开溪河常壁断开，用常 地点化的状态，这个状态是不是就结束了？对啊，结束了以后该轮到谁了？下一个七三七，时间到是不是才轮到下一个？嗯，所以说这个地方写七三七啊，时间到，时间到，常开心哥，轮到下一个。 下一个是谁？丘陵电一，他有电以后说要立刻自锁，要靠自己啊，不要靠七三七。什么一直给电，有电有电，多久啊？七十九，他也给个定时器。七三六八八，好 一秒，他是不是就到了？到了以后他是不是也下班了？下班了该轮到谁了？是不是该下一个，对吗？第三个啊，这个时间到是不轮到下一个？七三八，时间到轮到下一个是 q 零点二，写的小一点， 就这点自锁了，锁多久？也是一秒，然后该轮到七三九，时间到，这个灯是不是也灭了？先灭了再说啊。也就说编程的时候永远是先把这个状态结束再说下一步啊。再说下一步干什么？七三九结束了，结束了以后箭头往这 是不是往这开始？这个时间到，这个时间是不是 t 三九，时间到是不是这个重启？对对，是不是开始循环？对，刚才说了，循环有两种方案， 要么是并联长开，要么是串联长臂。并，此时此刻用哪一个并联长臂？对，你现在串长臂肯定没地方串的，是不是？现在是，应该是并联七三九的常开，时间到，常开即合。哎，长臂到， 倒开了，是不是倒开了，对不对？这一吸合电流就过来，一过来确定电流是不是又锁住了？嗯，一锁住，这是不是又开始计时了？嗯，又一秒，一秒，一会又到了。我要在这讲，就是和尚里有个庙镇。不是不是庙，庙里有个和尚，我是不是就再也讲不完了啊？哎，我让你， 我这是不是讲不完了？所以说我就不讲了啊。这是不是就循环了？对，一直在这啊，一直在这往下走一圈又一圈啊？这是一号灯，这是二号灯，这是三号灯。是不是结束了？嗯，很简单啊。
4618郑鼎PLC侯俊霞编程培训

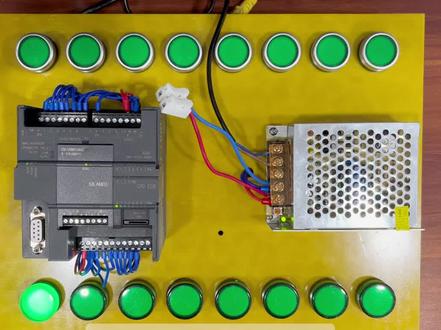

07:49查看AI文稿AI文稿今天我们来学习如何用移位指令和定时器指令来实现流水灯，也叫做跑马灯的一个效果。大家先看我实物演示，按下开关，灯 从左侧或者是也可以从右侧轮流依次亮起，这样就叫流水灯，也叫做跑马灯。他具体是怎么实现的呢？首先我们来看一下他的理论， 定时期指令，我们上几节课有说过，这节课我们着重来学习移位指令，移移动的移位位置的位指令， 首先一个是向左移，一个是向右移，这个是向左，这个是向右。还有一个循环移动，前面这个 出来，循环回来再进去叫循环移动。向左移动又分三个，一个是 s h l b， 表示同时移动一个字节，也就是八位。第二个是 s h l 杠 w， 一次性移动十六位。第三个是 s h l 杠 d w， 一次性移动三十二位。具体说是八位，十六位。三十二位怎么移动？我举个例子，假设一 零幺幺零，这是五位了，零幺，再来个幺，好，这是一个一个字节八位向左移动，假如是移动一位， 那就是这个往前移零幺幺零零幺幺，移动过后，左左边右边就会缺一位， 我们用零来补充，这就叫向左移。移位指令除了一次性移动一位，我们还可以一次性移动两位，说这个是一次性移动两位，就变成幺幺零零幺幺，是说这个移动两位。后面补充两个零了，这是 一次性移两位。但喽还可以一次性移三位，移四位都可以，根据我们的程序需要和现实生活当中需要，这是向左移，向右移和循环指令移位也大同小异，向右移的话， 它是 s h r 杠 b， 下一个以十六位就是 s h r 杠 w， s h r 杠 dw 就是分别向右移八位、十六位和三十二位。循环移动就是向前移动，然后又移到这尾巴来，好像老鹰捉小鸡一样，也可以同时移动八位、十六位和三十二位， 他分别是用 r o l b， r o l 杠 w， o l 杠 d w 这三个 进行循环移动，也分别可以同时移动一位、两位、三位、四位等等，这就是移动整用的基本一些。理 好，接下来我们看实操，我们先来看一下外围软件的接法。 首先我们看这个按钮，他是一端接到 i 一点零，因为是 i 零点零被挡住了，所以我接在 i 一点零上，另外一端接电源的负极，这边一共是八个指示灯，分别接 deal 零点零、零点一、零点二、零点三，这两个黄色的线是接他的公共端，公共端 我引入了正极，当然也可以引入负极，也可以二十四伏电，二百二十伏的话，这个灯如果是二百二十伏的，就可以引入二百二十伏电，这是继电器型的，可以这样，但是如果是继电管型的，正常只能二十四伏， 这个大家要注意，按顺序一个个接接过来，最后一个是接 q 零点七，然后所有的负极在一起接入电源的负极，这就是外语接线，实际上看起来很不咋讲明白的话也很简单。 我们先来看整个程序是怎么编写的。第一个程序段是一个定义的，定时器为 t 三七， 定于他左下角为十，也就是为一秒，然后和按钮 i 一点零配合，再来一个 t 三七这种 长臂，这两个配合就会形成一个重新记错一次，每一秒钟重新记错一次，如果没有这个， 他会一直向前记错。接下来第二段，这是一个传送指令，传送一个一位到 bb 零，这个按钮按下去以后，第一次进行传送，后面因为一直是按下来 有个 p 就限制了他不再进行传送，传送通过这个再接着对他进行传送，一传送一传送到 vb 零，这个是传送一个零给他，当 这个按下去的时候，这个就断开，断开的时候就接触传送零给他。这个是移位指令，表示向左循环移位，然后每次移动是移位，然后将上面传送过来的数字输进来，然后移动移位再输出来。 这个时间计时器就是每一秒钟进行移位一次，这个是输出，输出时用 v 零点零来取 vb 零的值。 vb 零这时候一共有八位可以取其中的一位来进行使用，分别是用 v 零点零、 v 零点一、 v 领带一直到 v 零点七分别来取 vb 零它的八位来使用，然后将这八位分别放在 q 零点零、零点一的前面， 他接通，相对他也就接通了。这是整个程序的一个逻辑结构，这个程序还比较长，希望大家要促进电脑里去反复的进行观察，明白整个程序的运作。 我们可以在调试状态下查看程序状态，然后将状态图表调出来， 将 v b 零、 v 零点零、 q 零点零输到这个地址里面，然后选择格式，呃点这个图标状态就可以调出当天值。 我们在运行的时候，通过观察当前指，我们看一下程序启动， 能看到右侧状态图表最上面一栏，这个当天值吗？一 从右向左轮流进行跳动， 如果大家需要的话，我会将整个程序发到群里面去。今天的课程就到这里，谢谢大家，不懂的可以在评论区给我留言。
277闽南电工
00:53

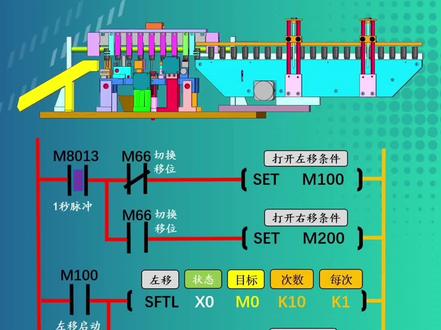

01:05查看AI文稿AI文稿大家好，你知道左移位和右移位指令的应用吗？一般常用在检测移出工艺中。我们先来看看左移位指令，这条指令有四个操作数， 如程序演示，当以一位条件接通，将第一个操作数 x 零的通端状态移动到第二个操作数 m 零为起始的目标，总共移动的个数为第三个操作数的十个， 就是从 m 零到 m 九，并且每次移动位数为第四个操作数的移位。我们再通过一个跑马灯程序来演示一下这两条直列的用法。这里我们使用 m 八零一三一秒脉冲作为移位触发条件。 你可以取程序中的条件来启动移位指令，再通过移动到最后一个灯和前面第二个灯来控制 m 六十六的通断，实现切换左右移。这个程序可以 优化到五行之内实现。如果使用左右以指令实现这种跑马灯工艺，你最少能用几步程序实现呢？看懂的欢迎评论区讨论，详细简化程序，接下期视频点赞收藏不迷路哦！
1026八方汇PLC编程培训
00:25查看AI文稿AI文稿给你八个灯泡，如何实现跑马灯效果？最简方法当然是使用 plc 啦！梯形图我放在这里了。什么？你居然看不懂梯形图？ 那你真的需要提升漂吸技术了！下方小黄车零基础入门西门子漂吸 q， 零点零为一，第一盏灯点亮零点五秒后数据左移，点亮第二盏灯，依次接通数据左移移位，跑马灯效果就实现了。
582技成自动化学院

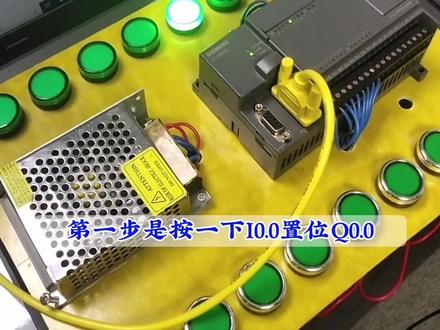

00:31查看AI文稿AI文稿p i o c 的跑马灯的程序，第一步是按一下 i 零点零，至位 q 零点零， q 零点零输出 s m 零点五，它是每一秒钟产生一个延，那么写上这一步程序就相当于我们后面的程序每一秒钟执行一次。这是一个循环左移 q b 零表示的是 q 零点零到 q 零点七，现在至位的是 q 零点零，每秒钟像这样移动进行循环左移，按一下 i 零点一，复位八个点， t l c 八个点都会断开。学会的点个赞。
852杨老师PLC变频器教学
00:42

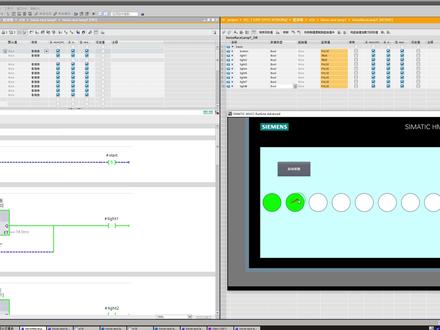

03:00查看AI文稿AI文稿这个程序很基础，大家看着视频应该就能学会。跑马灯比较基础的一个逻辑程序，按照每一秒亮一盏的顺序，从左向右亮起，八盏灯全亮之后，按照一的频率同时闪烁，闪烁六秒 闪烁完成之后，再从左到右依次量如此往服，一个项目，一个需求给到我们机械 来设计结构，设计结构，设计好结构之后，把这个思路啊，也就是说工艺上这个设备的运作流程给跟电器一起沟通一下，讲一下， 然后大家明确一下要买哪些硬件。再之后就是 plc 这边画图纸了，看一下输入输出数量，比如说按我们跑马灯这个项目来说，我们 一共八盏灯，也就是八个输出啊，有一个启动按钮，也是有一个输入明确。好，这个时候我们就在程序中见好变亮啊，八盏灯 和一个按钮，然后咱们就可以编写程序了。写程序有很多种思路，从一个点走到另一个点，有非常多的走法， 有人直接走啊，有人大话不走，有人小话不走啊，有人左拐再右拐，有人右拐再左拐，一般来讲呢，只要能满足需求啊，就是终点，是同样的 殊途同归啊，就是好程序啊，写法啊，每个人的思路不同，会比较丰富，今天给大家分享一个最简单的写法，按下启动按钮之后，流水灯开始工作，有了开始工作之后，灯一马上就亮，在灯一亮一秒 之后灯二亮，灯二亮一秒之后灯三亮，如此循环啊，直到灯拔亮。当灯拔亮了之后呢，按照咱们工艺上的要求，这个灯就要开始闪烁了啊，我们做了一个 blink 闪烁标志位， 当灯吧亮，同时灯没有在闪烁的话，超过一秒啊， 我们就把这个循环 star 这个标志位给它复位掉，置位上闪烁，就说明这个时间该闪烁亮了。所所有灯的亮之前，我们都并行的一个闪烁加一赫兹这个频率的常开 啊，一旦进入闪烁的阶段，这八盏灯程序全是一样的啊，多按照一赫兹的频率在闪烁 闪烁六秒以后，再进行从左到右依次这样的过程，同时把闪烁位复位掉。这个程序很基础，大家看着视频应该就能学会，效果就是这样的， 如果视频对大家有帮助，请大家多多点赞、评论、转发、关注、支持，这样我才能有更多的精力投入到视频中来，谢谢！
193LiY利友PLC
