太阳能板充电宝制作全过程
教你如何手工制作一个太阳能充电宝，乐创儿太阳能充电宝教程来了，安装简单有趣。我们先把红线分别套上热缩管， 接着用剪刀剪掉一部分电线皮，这样更容易绑线。 接着将太阳能板红线接开关左端，电池红线接开关中间 电路板红线接右边。接着我们焊接电线，有焊接会更稳固，没焊接的话绑稳固点也可以套上热锁管 预热下热缩管。 将太阳能板焊电池电路板的黑线捆在一起 剪下双面贴，贴上开关 固定电路板， 固定电池，电池是带过窗保护的哦。 安装完毕，当开关切换右边电池供电给电路板红灯亮。当开关切换到左边太阳能板，拿到阳光下给电池充电。我们试试看效果。 我们接个 usb 小风扇试试效果，风力非常大， 加油，期待你的创作！
粉丝2806获赞1.6万
相关视频
03:55查看AI文稿AI文稿diy 制作一个大号的充电宝需要花多少钱呢？相比类似规格的成品，价格低到惊人。以下这个视频会把一堆零散的配件变成一个完美的产品，整体简约大气，并没有过多的勇于开口。正面呢就是一个电压电流的显示， 右侧呢是一个点烟器接口，顶部为一条充电线，一个充电口旁边还有一个牛子总开关，左侧为一个 usb 快充，两个 dc 直流输出，设计合理且美观。介绍完外在美，再关其内涵。 内部的电池组是三串三并单，电池的容量为一千五百毫安时，合计真实的容量为四千五百毫安时。那这里有一个疑惑，为什么有些很小的充电宝动不动就两万毫安呢？配合一个锂电池保护板，基本上就没什么了，内部空 间大部分被电池挤满了，其他的就能省则省了。下面呢是完整的制作过程，拿到电池呢，要先对其进行分容配组，串联的电池各个参数要一致，用锂电池支架对电池进行固定。我这个呢是属于异形排列了， 头脑一定要时刻保持清醒，千万不要接错了点焊的时候要小心，视频里用的是十 a 的保护板，再根据卖家给的接线图照葫芦画瓢，接好就行。这里我选用的是一平方的耐高温硅胶线， 各个焊点最好涂一些绝缘胶，给安全再上一层保险。这里特别需要注意，叶片和电池之间呢，要用绝缘的青稞纸隔开， 这青稞纸虽然也能够被火点着，但是绝缘性还是很好的。 usb 开口对我来说难度实在太大，不知道备了多少个防水壳了，慢慢来呦，这次的还不错哦，由于内部空间有限， 侧面呢，就做了一个 usb 口和两个的 dc 接口， 由于这是一块铜口的板，也就是输入和输出是一样的，这样呢，容易造成缓冲逆流。解决的方法也很简单，在输入和输出口上分别接上两个整流二极管，充电口不带电，放电口不充电， 好，大功告成。点烟器接口呢，还可以扩展车充逆变器转试电使用。好了，终于到了大家最关心的价格问题了， 不算是错，不计人工，工具自备，就算基础的材料钱。我粗略的算了一下，所有用在上面的材料一共花费是九十二点四五元，总归是没有破百，不过也是远远超出了我的预期。下面呢，我把用到的所有配件，某宝搜索的关键词都写在这里， 需要的朋友请自取。我想知道就我这身行头，在充电宝领域能排的上号吗？
168电路人甲

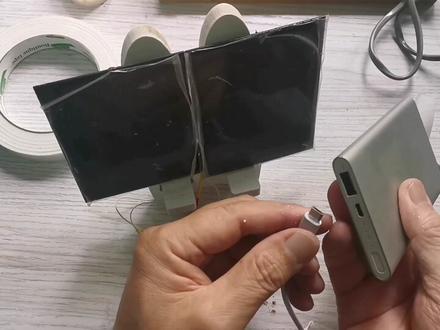

04:35查看AI文稿AI文稿看一下这个充电宝是不是在充电， 现在能看到朋友们，好，今天呢我来利用这个太阳能板给这个充电宝充电，这是一个充电宝，这个呢是在网上买的， 买了两块，他这个规格呢是幺幺零乘八十，他这个是五伏的，在这个太阳照晒的情况下，可以出来五伏的电压，可以达到这个两百毫安的电流， 这两个呢准备并起来用，这样就可以达到四百毫安，四百毫安呢，他给这个 充电还是蛮快的啊，现在我来把这个制作过程给大家看一下。首先呢把这个后边这个焊两根线出来， 这线焊好以后，找一个铁皮，用一个铁皮用上面胶给他粘一下，有两块就可以了， 把这个粘上，这边呢我们再粘一块， 把这个撕掉 的。战斗中 找一个先知的手机支架，支架都这样子放上，这样给他固定住，这上面呢也用这个双面胶再粘一个，这边再粘一个，把这个撕掉， 我们把这个太阳能板给他固定上， 要粘住，把这个引线给他接一下，找一个手机的数据线，把这个线给他焊在上面，再焊之前我们套一个热水管， 不仅焊好了，然后我们在这个正 上面，我们也套一个热水管，这个引线就焊好了，把这个热水管给他给他拽过来， 这边这个也摘过来，然后我们用火机烤一下， 你看好了，把这个插头插在这个充电宝上面， 放在这个阳光下面，看看一下这个充电宝是不是 在充电，我们看一下这上面有指示灯是不是在闪烁，一共是四个指示灯，现在已经亮两个半了，现在在闪烁， 说明他这个充电效果是很好的，不要出门，在家里边放在桌上就可以充电， 以后我们就是在停电的时候就不怕这个手机没电了， 通过这个太阳照晒，可以给这个充电宝充电，充好以后把这个拔掉。然后呢我们可以用这个充电宝就可以给手 机充电，把这个插上看一下，看现在正在充电，还可以做其他的供电，把这个拔掉，再找一个小电风扇这个插上。 好了今天的视频就到这，谢谢大家收看，拜拜。
147爱维修的老张

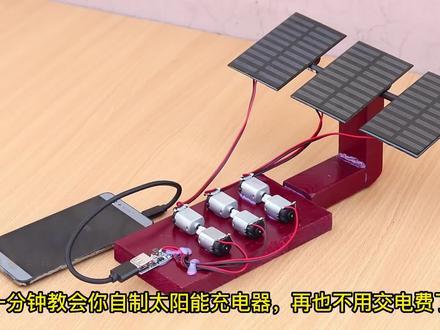

01:26查看AI文稿AI文稿一分钟教会你自制太阳能充电器，再也不用交电费了！首先准备一块长方形的木板，在木板上粘上六个马达，马达的齿轮两两相对结合在一起。 再用两块小木块粘成一个小把手的形状，粘在大木板上。 再拿出两根铅笔，横着错开，粘在小把手上。 拿出三个太阳能面板，并排写着粘在铅笔上。 切斜太阳能面板可以更好地吸收阳光。拿出一个 usb 接口， 站在大木板上， 用电线将马达，太阳能板还有 usb 链接在一起。 将充电线插入 usb 接口中，另一头插在手机上。把太阳的面板放在阳光下，只需等待一会，手机就开始充电了。 有了这样的神器，分分钟剩下一个亿，你也快来做一个试试吧！更多创意小发明、小实验，尽在小学创意工坊，我们下期见了，拜拜！
126宇宙科普号
04:48查看AI文稿AI文稿科技的世界从好奇开始，这是一个二极管，有了 稳压的， 又是一个稳压的，一个接头，一个储能电容 增加一块大的太阳能板，开始拼装。第一步确定这个二极管的正反面 找来一个，这样上面有灯，就可以再找来这样一个鳄鱼加子线，电容拿出来，先借用一下这个强子 正气，强子正气 附近的接上去，接上后接通电源试试，这样 下一步将太阳能板拿过来， 将这个电池插在附近的二极管的线下来。好，太阳能板 十二伏三，加到负极 按压输入这里，掰一下，防止短路。 ok， 找到复 不急，接一下， 再找一个正经的线接到这里， 然后这根线没有头，再找一根线接到这里，撑起 夹子， 第一未接完成的线加入负极， 拿住插头， 然后做输出， 随便找两根线接上，接上 五福 s 的 找开关， 竖提并联， 超级电容，直接并联， 电路就是这样，这里是连接的，这 电路图放在最后，阵容胶粘起来。这里是充电指示灯，打开开关 usb 掉了，这里是太阳能充电的这个指示灯，指示灯， 这是稳压模块，这里创了一个二极管。对对对， 拿去太阳底下试一下。还有一个信物就是可以这样放在桌子上，你看 用的是这里，这里支撑充电灯亮了， 那么本期节目到这里就结束，对了，忘了还有电路图呢， 太阳能二极管护肤，我一样二极管，电容开关啊，电容开关， usb， 下期再见！
3护不湿𓆝
01:03查看AI文稿AI文稿今天教大家用两个元器件做一个简单的太阳能电源，可以给我们的手机充电宝充电，也可以给智能开关供电等等。首先就是这太阳能板，大概是三十五乘二十五，我这个瑕疵品这里有坑， 然后不到二十的样子，标称是六伏五瓦，但我自己实际测试呢，阳光好的时候应该电流有差不多八百到一千毫安，电压 的话呢，十一到十二伏左右，他的接线非常简单，直接把正负极引出来就好了，但是电压电流不稳定，所以不能直接拿去充电，所以我们就需要一个这样的 usb 充电模块，主要是用来稳压的，输出的五伏直流电可以直接用， 然后他大概只要几块钱，找一个阳光比较好的房间，然后插上充电，他也可以直接驱动这个远程的智能开关，可以看到灯亮就是受控，用手机控制，不过最正确的用法还是用它给充电宝充电，大家肯定比较关心他的充电速度 啊，这么说吧，太阳能板吧，越大阳光越好，充电越快，这样的一块板子，充这样一个充电宝，一万毫安一天勉勉强强用来供设备是绰绰有余，用来玩手机最好是备两块。
4509王亮（1024编程实验室）
01:34查看AI文稿AI文稿这是一款五伏的太阳能电池板，一般的电池充电都是采用开关电源降压之后来进行充电的， 但是还有一种方式，也就是采用太阳能电池板，也可以对电池进行充电。太阳能电池板的面积越大，他输出的电压与电流也就越大， 但是他们的充电原理是一样的，这个充电器采用一块太阳能电池板，用电阻限流给 led 灯供电，然后输出端串联一个整流管，整流管具有单向导电性，他可以防止电池电压倒灌。 电路的连接方式也非常简单，指示灯电路并连在太阳能电池板的两端，输出的 两条电源线分别连接到电池的正值与负值。当然他还需要并联一块电源模块，他可以把三点七伏锂电池的电压提升到五伏，输出 可以用来给手机进行充电。电源模块的输入端并连到电池的两端，注意他们的正负值，不要搞反。 现在整个电路焊接完成，虽然太阳能电池板输出的电压是五伏，那只是空闸的情况，充电的时候他的电压会下降，可以用它来作为一个硬值的充电宝，输出五伏电压给手机进行充电。
901我爱制造

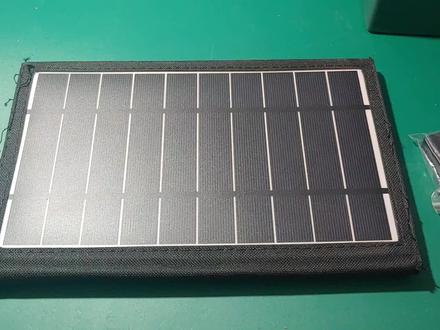

06:55查看AI文稿AI文稿嗨，大家好，我是三十电子 diy， 今天呢我准备做一个能直接给手机充电的太阳能充电板， 我今天用的这一块太阳能充电板是一个，呃，一个半成品的一个太阳能充电板啊，它是一个，它是由三块呃，太阳能充电板组成的啊， 呃，把这三块太阳能板把它串联起来呃。得到一个电压是呃，六点五到七伏左右哈，最高电流能达到最高电压能达到七伏哈。呃，如果如果串联的话，他这个电压就会达到十八伏以上哈， 他这个这控制器就会损坏哈。好，我再给大家介绍一下这个这个控 控制器哈，这款控制器哈，这是一款输入电压最高是十八伏的一个呃，太阳能的一个控制器哈， 咱们如果想提高这个太阳能板输入电压，他这个耐压值啊，就把这个这个电容 换成一个大电压的哈，他这是一个二十五伏二十二违法的一个电容啊，把他一换成一个五十伏呃，五十伏的一个电压的电容就可以哈，这两个都要换哈。呃，那样的话这个他输入太阳能板输入二十多伏就没问，没问题哈。 输出电压跟这个电流是最高是输出五伏两安啊，他这边是输入太阳能电池板的那个 个正极，这边是负极，他这边是 usb 直接输出给，可以直接给手机充电哈，给手机给充电宝充电哈。 好的，现在咱们咱们就开始制作啊，我就想尝尝试一下用这个用这个，咱们呃点焊机的这个虐待呃，把把这个太阳能板给他串联起来哈， 看看他这个耐遮情况怎么样啊？好，咱们现在就用点焊机开始制作 好，这个点焊机咱们已经已经接好了，现在咱们就用这个点焊机把它呃给焊接起来啊， 看看这个焊接效果怎么样啊？ 哦，他这焊接效果不行啊，焊接效果不行啊，咱们还他应该是他这个叶片的话，应该是呃，跟这个不锈钢能焊接，跟不锈钢或者是铁之类的金属能能焊接，但是他跟这个铜片的话应该是焊接不了。 好，现在咱们就用这个呃，焊吸吧， 用焊焊系给他连接起来，先把这个这个镊片上给他涂上这个注焊剂啊， 这个焊接的话还是挺方便的啊， 我们现在焊接的是这个串联的是负极啊，先把负极串联起来， 这边是正夹 好，正负极已经都串联好了，然后咱们咱们把这个控制器给他给他接上啊， 这边是正极，这边是负极， 现在咱们把这个正负极线给他接好。 好，正负极安装焊接完毕，然后咱们给他安装起来。好，这个控制器咱们已经安装完毕，咱们这个太阳能板也已经焊接好了，现在咱们到外面去看一下他这个发电效果怎么样。 好，现在我我们给手机充下电试一下。 今天这个太阳也不是很好哈，他这个角度也是有问题啊，他这个充电电流是他这个充电电压是五伏左右哈， 现在他这个电流能达到零点二三安哈，两百三十毫安哈，电压是五点一六伏哈。 今今天这个这个光线不是很好啊， 如果光线好的话，他这个电流能能达到呃，零点五安是没问题哈，给这个手机，给这个手机和这个充电宝充电是没问题的哈。 今天这个光照啊，就是因为因为冬天他这个太阳这个角度啊，变换一些角度看一下电流还是零点二三安哈。 零点二三两百三十毫安，有时间咱们太阳好的话咱们再测一下 感觉这款，呃，如果要是做防水的话，这后面再把它搞上一块布，把它粘起来哈，就可以做 做一个。呃，那个居然防水啊？那好的，今天的视频就拍摄到这里，喜欢的老铁关注，转发收藏，再见。
