慢走丝UTT上下异形编程教程
哈喽，大家好啊，今天教大家如何割上下异形，视频有点长，一定要耐心看完哦。如何编辑上下异形？这里我们有两个不一样的图片，我们首先点击加工指定勾选这个上下任意形状， 这里我们有 z 一 面和 z 五面，我们想让上面是圆的话，我们先 点击这个圆形，这里会出现一个 x， y 就 表示是 z 一， 再点击这个第二个方形，它就是 u， v 就是 z 五面。好了以后我们点击解锁条件， 程程检查，把它放到一号程序， 我们也看到这个三列图形顶上的部分是圆形，而底下是方形的， 就用一号程序。我们如何确定 z 一 和 z 五的高度呢？这个弓箭已经是贴合工作台面，所以 z 五已经设为零了， z 一 的高度我们可以用扫表来点数， 首先扫表碰到工作台上，记录一个数据， 我们就定到四十吧， 定好四十以后，这里至零，这个 z 已经是零了。好的，我们继续将这个扫表点到弓箭的地方， 这个数也定在四十， 然后看记录，这里 z 的 高度是四十一点多，我们复制一下，然后点击加工监视器中的加工设定， 将这里的 z 一 复制上去确定，这样就定好了 z 一 z 五，然后就可以加工上下异形功键了。
粉丝1680获赞5880
相关视频

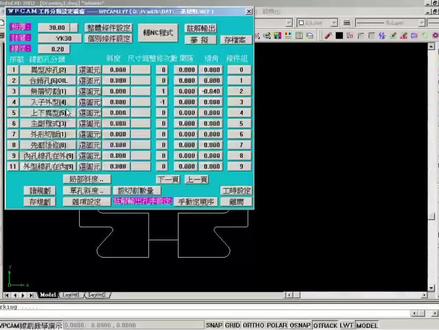

06:28查看AI文稿AI文稿看纤格孔分类里面上下异形这种特殊加工工艺的英文标签是什么？那么他的英文标签是 up 下划线 dn 的英文啊，只要是跟这个英文，他就是上下异形的加工模式啊，请注意一下。那么上下异形呢，在这个地方呢， 注意他不存在斜度啊，斜度一定是为零的啊，其他的像尺寸面啦，修道次数，间隙，倾角机条件组呢，都可以去修改他，那么我们点击显图沿 啊，在命令行呢是三，我们可以看到在这个细节上还有四项设定他，但是他提示的时候呢，是要我们首先指定 x y 的面，那么我们在选择这个图形的时候， 如果路径有重跌的时候呢，在命令行就会提示啊，我们现在的选择的路径有重跌，那么呢我们先选的这个面呢，他是在下面， 那么我选选的小面的时候呢啊，我要切换这个小面，在上面我的打歪的时候就切换过来，那么选择另外一个面呢，这个面是 uvuv 的话，就是走上机头的位置啊，这个是 xy 面和 uv 的区别， 那么呢在命令行我们可以看到有 m 手动，所以 m 手动的话，就是说手动指定一个起个孔，选择他的新刀边啊，这个跟我们之前 w 一里面的手动是类似的，那么现在呢，我们看一下接指定对接，当我们 图形的单数不同的时候，我们才使用对接啊，一般的我们图形不同的时候，先选择一个点到另外一个点来指定对接，那么现在我们这个图形的单数相同，我们就不需要指定对接，那么另外一个叫做 s 设定，我们看一下在 s 设定里面， s 设定是设定什么参数？第一呢是材料的厚度， 因为这个材料的厚度呢，跟我们报告出来的切割角度有关系啊。然后第二项是分段精度的控制，因为我们图形呢， 嗯，沿弧或者直线单的时候呢，他是有一个误差值，那么这个误差值的时候呢，我们会控制在一秒之内啊， 因为盐胡的部分他是走 uv， 是用直线补插法来逼近这个盐胡的，所以他有个精度控制，那么盐胡的部分每十条会走一个单结啊，这个分段长度我们也可以去调整他。那么第三项叫依视显示的设定 啊，我们可以看一下主分期间隔线使用的颜色，所有主分期的话，就是说沿弧的起点到单点或者是直线的起点到单点的时候呢，有一一个，嗯，线的颜色连接起 起来，连接起来的时候呢，有个间隔线吗？然后呢，同样的在线段的起点和终点之间呢，有一个细分的一个线，他使用的这个颜色 啊，那么呢，在细分这个间隔线之间呢，他每隔五十条或每隔十条呢，出现一个线来区分他，那么这个 这个都是要打勾，有选中才有效，不选中就没有效。同样的这个呢，只得盐湖啊，盐湖蛋的期间有效，这个一打勾的话，也得只是只得盐湖有效，直线蛋就不会出来，我们点击 ok， 点击 ok 了之后呢，我们在 t 切个意式里面呢才有效，我们看一下 t 切个意式选择这个图形啊，指定一个上下异形的路径选择。之后呢，稍等一会啊，我们可以看到待会图形呢，会有一个 细分的啊，路径会出来。 细分的路径我们可以看到这个有间隔线啊，有线来表示，那么我们打空格键和回车呢，就可以模拟出来他的啊，对接的一个效果啊， 模拟完之后呢，同样在命令行会提示你最大的切割角度，如果还有第二个上下异形的时候，你继续选择另外一个上下异形，不需要就打回车退，退到我们那个平面示意图里面来啊，这个地方就是上下异形的第一种操作方式啊， 我们在看的上下一行的另外第二种方式是什么？第二种方式，那么就是说两个路径啊，他是分开的，那么我在 wt 里面呢， 用啊，只要是没有带英文的这个标签呢，随便一个标签来点显图严啊，点显图严，然后呢选择这个路径，然后再选择第二个路径，选择完之后呢，我再用上下一行这个英文标签啊，记住用上下一这个英文标签呢，有英文标签来显图严。 选的时候呢，我先选的这个面呢，同样的啊，用三的指令先选这个面是在下面他，当他是 平面图的时候，就会提示我所写的为平面路径是否转换为上下异形的路径，我继续执行啊，这是下面他要提示我指定 uv 面， 当我选择之后呢，同样有这个提示，我继续执行之后，他会将 uv 面啊会拿到这个 xy 面呢，重叠到一起，因为他的线割加工的时候呢，他的起点要一样，起割点一样， 所以拿过来之后呢，同样的，我们用 t 切割意识可以看见他这种效果跟前面的是一样的啊，这是第二种方法，那么第三种方法呢？我们再看一下第三种方法的操作， 我们看这个是齿轮啊，齿轮我假设是勾外形的时候就叫 wt， 同样的方式，我在这个地方呢用没有带英文标签的一种图形呢啊， 选拖延的按钮来选择这个图形啊，就选这个线段，选过之后呢，他走的引线是这样的，那么现在呢，我们有一个嗯 嗯指令叫 cr 呢，把这个图形呢复制，那么他的零零点旋转一次旋转呢？十五度或者多少度，根据使用者的一个习惯来操作，那么旋转之后呢，我们可以看到，但是 个点不在一起，我们现在怎么办？我们可以用 alt k 的里面有个加点的功能，把他那个点呢几个点拿到一起，拿到一起之后呢，我们再用 wt 啊，在进到 wt 里面用上下异形，这个啊，英文标签的后面选图员的按钮 啊，到三里面来再选择 xy 面继续执行啊，然后再选 uv 面，同样的出现这个提示继续执行，那么他现在出来的效果我们可以看到这个是啊，斜齿轮啊，第第三种操作的方式啊，这个地方就是我们上下一行的三种操作的。
1064模具范同学
00:59查看AI文稿AI文稿大家好，有粉丝问沙地克油地挖边上下一行进到点不在一起描画不出来的问题，然后我们先做一个进到点不在一起的上下一行，保证段数相同就可以做出来。 沙迪克出来的上下一线城市是很漂亮，但这种情况是直接加工走不出来的。我们先描画看一下， 原因就是他这个退导点没有在同一位置，然后 uv 没有回正，让我们回到城市里面， 在 h 零一零和 g 幺四零中间加多一行上去，就是让他的退到点回到同一位置，但一定要注意，退到点一定要退到位，不能有干涉。 那现在我们再去描画看一下，嗯，看到 m 零二就完全可以走出来了。
697沙迪克慢走丝-王

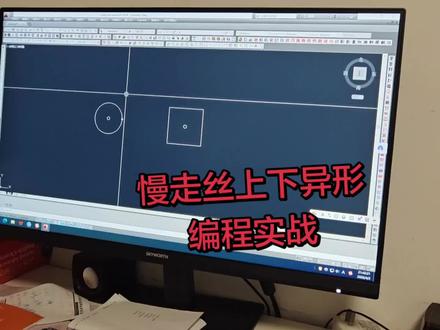

02:56查看AI文稿AI文稿好了，给大家说一下这个长方形怎么做啊？像这个我们正常取它的中间啊，你可以把它图形叠在一起， 叠在起呢？一般你叠在起取一个位置，连嘛选个 c 啊，那你选在这个位置，这个位置都可以啊，然后把它移出来， 因为我们当时学的话是我的习惯是这样子的，你看这习惯是这样，那共同的位置可以编一下，因为这个圆呢，一做成扇形，比如说我现在做个圆， 一般我们就选一个四十度角，这样的话就编不上了，那怎么办呢？ 然后把统一这里面一个设置啊，圆形起格这个地方关掉，关掉。 ok， 然后再选上下一起。那我刚刚点的是一个 上下一行，然后选下面 w、 t， 还有个三是上下一行，我们选三，你城市面随便你选。那我现在选这个方的，点它一下，再点一下这个 自动就回去了，这样转城市就 ok 了。 那怎么去模拟呢？模拟选 w、 e， 然后有一个 t 三，再点个三，然后上面有个 t， 有 三个视角， 然后点它一下，那就好了。
07:46查看AI文稿AI文稿应该打断，刚才我点来点了一下。好，那我们打断的话就首先辅助线 x 平行线零点，就是说你先看这个过程啊，等下我图会保存在这里，你下次可以自己摸一摸啊，截一下，就是我把它分成同样的等份，因为圆跟方他等份是不一样的嘛，对不对 啊？认真听，等一下，你下次自己涂在这里捏一下，然后你看我这样搞了以后，就上面每个地方都对应了，你看这里对应这里，这里对应这里 啊，是不是您对应了吗？对不对啊？就是每一个圆弧这里分成了八段，但是我现在要打断他打断在哪里哈？做图线里面有一个要素，分割好，首先点一下圆，你看你点了，选中了他以后，然后我要分割他，就是我点这个有虚线的地方 啊，首先我点一下这里，给我捕捉一下这个焦点。焦点啊，其实不捕捉他也点的到这里，因为他这里没别的东西，他也知道，但你捕捉的话就准一点啊。点了一下这里，再点一下这里。好，然后这里要你看这里相当于分开了，然后这里再点一下 这里再点一下，先选中这根线是不是？然后再点一下变成这根线，再点一下，选中这根线，把他全部打断，就是反正这个点点这里要打断他， 最主要的就是这个过程，就是这个打断这里，然后这里就捕捉中心，因为你这个直接打成一半嘛，点两下就好了，直接点两下， 不用点，点那里他知道的是中心嘛。 好， ok， 现在我们打断了以后你要检查一遍，如果你不确定的话，你就点删除，但是我不删，我只是点一下看看它颜色会变，哎，这里就有问题了。有问题我看一下是不是先把它删除。 多画多画了一个，刚才多画了一个，画两个。对，刚才这里画的时候好，这里多了一根线。你全显示就好了。全显示不点下断描画就刷新了啊，没问题。 好，我，我这个肯定没问题了，我已经搞好了，你说那你要点他，你就再点他这里是不是花费了？因为因为你有的时候点错了或者怎么样，对不对应？ 好，如果是内孔的话就好搞，因为我们这个里面现切割掉工地里面有一个上下异形嘛。好，你点了这个上下异形以后，他这里我们这个机器点了上下 内孔的话，你看这里啊，他没有一个什么，没有一个切渗量，理解意思吧？嗯，我们割一个外形的时候是不是有一个切渗量啊？对，比如我们从这里割到这里是不是有切渗量？ 要，要挂牌吗？要不你怎么减减配料呢？减空间的？或者是那这个时候我们有这个的时候，我们就要把， 首先我们这个是内孔啊，那我们肯定就没问题，我们就直接就可以颠了，因为他没有挂牌。没关系，我只要加个大米眼， 因为肋骨我知道没，我完全割完了让他掉下来。肋骨是先把费要剪掉是不一样的。你外形的话，你是那个挂在这里是干嘛？剪弓箭的？如果你弓箭直接割下来了，你还怎么出这个弓箭，对不对？所以说肋骨就可以，等下我外形我还会讲一遍，现在肋骨就是这样的哦， 然后看一下，首先这个地方改的这个，这个数上次交了你就用这个数就好了。然后这边 tptn 这个要设置一下 tp 主持界面， tn 附属界面。那我们一般以上面为主题界面，你就这样理解就好了啊， 比如我们这个东西上面的四十高的地方是圆，下面零的地方是方，好吧，上面是圆，下面是方，然后四十点零，然后贴到那里的时候是零。 喂，瘦的跟什么有关系？到时候自己去练啊，这个左左右右跟你进刀的方向有关系，你点这边和点这边有关系啊。好，点条件 卡了，发现卡了以后千万不要急啊，再点一下，慢一点来，有的我们就以可以修耳为基准啊，随便讲啊。请点击弓箭上面的图形， 苹果点击开始孔的位置，或者你输零，逗号零也可以，如果你能点的到，你点这里，因为你辅助中心了，所以找不到，你就辅助全部，再点一下这里。好，方向 图形，下面的图形呢？他说看到，然后圆心方向，然后加工的方向，你往哪边走？你往下面走，点这里， 然后到哪里暂停，到这里走到这里来，肯定到这里暂停一下，或者垫到这里也可以，然后帮助着你啊，到这里暂停就说明等下他到这里会暂停，你用这里来捡废料，把废料捡出去，然后再修内孔。 好，这是内容啊，然后点击确认，你看这里有指示的，然后 nc 四级做成输个名字，比如幺幺，随便起个名字啊， 好，然后他就成了，这就搞好了，然后装版幺幺，图形描画好，这个就是内孔，内孔的最好编了，外形的就比较复杂一点 啊，第一刀因为内孔的话是先第一刀在里面嘛，然后再往外面外面修嘛。啊，那你这个就反了，这是什么原因呢？哦，这个就是我们刚刚这个就跟我们昨天没有这个就跟你的左左右右有关系。哦，刚在这里因为你点的方向你往右边走了， 你这里显得左，知道吧？嗯，这是补肾的方向啊，这个可以自己去控制改一下都可以的啊，反正你往哪边走你就往哪边走，就这个左左右右有关系，如果这里显右，现在先把它加入美术编辑就可以重新编辑了，对不对？嗯，然后这里显右 啊，只要你懂得这一刻，其实所有的基本上都差不多，就是图形选中了以后一定要圆心。 图形圆心方向就是两个点，第一个方向起点要一致，起点要在同一个点上，然后方向要一样，如果你这个方向往那边他肯定出不来啊，跟你跟你的原点和方向有关系，然后加工方向你往右走，是不是 好点这里，然后到这里暂停一下，按着数据做成幺幺，这个就没问题了，但是出现问题不要慌，自己再去点一下看看，看看是哪里，是不是参数，我改一下看看。 好这个就 ok 了。所以说一定要看图，不要说以为自己对了就对了，看一下图对不对，所见即所得嘛。这割出来明显看到这个外形在看的是外形的那个嘛， 他在往里面修，相当于只看得出你第二刀第三刀飞快修都修不到啊，这就没问题了吧。 因为你这里加了个暂停点，他在这里暂停了以后我就可以把废料先剪掉吗？嗯，他就不需要有什么切断点吗？那你如果是外形的话，你想看一下，如果你这里有有个暂停点也没用，他还是这样走，他没，他是，他是这样的形式，一圈两 两千、三千，他不管你什么反着走的。所以说为什么我就讲这个就是外形不一样，就是这里，你看啊，现在这个内孔啊，这个是内孔，现在外形看下外形。
01:19查看AI文稿AI文稿哈喽，大家好，现在我们看到这个 cad 二零一四，然后我用的外挂是统一的。嗯，我们主要作用是在模具当中慢走丝啊。嗯，做个编程，这是两个不一样的形状啊，我要把它用一个程序 一次性把它做出来，上下上面这个形状，下面这个形状啊，这叫上下一行啊，这比较有代表性的一个。嗯，给大家做一下啊，看一下 啊，技师啊，我的内孔来看一下。嗯，现在给大家模拟一下啊，这是我们常规的模拟啊。常规因为选择城市面是圆嘛，模拟就是圆辅助面的话要进行机台上进行三 d 才可以演示出来。就在这上面也可以演示出来的啊， 这就是三 d 效果啊。那就看一下我们做的对不对啊？这是在最终还是要到电脑上进行演示的，会更好一点。好了，结束啊。
03:05
00:58查看AI文稿AI文稿最新编程肉片仪三杀一行啊， 第一刀右偏移锥度这里这个锥度这里也要点右偏移啊。三杀一行啊，这个是导人的参数 啊，改好之后就确定啊，这里第一道右边移最多也要跟着右边移。确定啊，他要你选择对象，上表面，上表面是小图，下表面是大图，然后穿丝点点一点啊，这个上下一行他就过来了，要发送 追度加工药物虚拟卡。嗯，要出现图形，你看啊，这个图不是对了吗？啊，然后的话就开始加工就好了。
223宾沛贤（西菱克&沙迪克）
01:28查看AI文稿AI文稿就是先定零点，定完零点，然后这里点上下一行， 这个电话是 pp 跟 tfbo， 这里是起个点的那个 c 零零的条件，这里是左左左右，假如是走左，现在是走左啊，走左，就这样点各一休几，各一休二， 怼起来以后先点下面的图形，上面他说请确认上面的图形，现在我们上面的图形就是这个， 请上面的图形再点七个点。他说请点击七个点，再点这里，再点下面的图形，他说点下面的图形， 点下面的图形，再点几个点，开始点的原图，再点这里，再点端点，再点起步的方向，就往这边这个三个点再走。 把我们的装载出来，装载过来以后，你看 tp 是十，所以摇晃一下。 好，这个就是下这个东西就出来了。
236茫茫人海遇到你
