ug高版本参考刀具在哪里
粉丝2.7万获赞7.2万
相关视频
05:24查看AI文稿AI文稿哈喽，大家好，我是机加工小鹿，今天呢来跟大家分享一下 ug 里面 ug 高版本创建工序，行枪洗里面没有参考道具，我们如何给他调出来？ 通常我们使用的方法呢？有两个，第一个呢就是选项里面有一个定制对话框啊，定制里面我点击他找到主要，然后打开这个空间范围，点击一下他 空间范围，打开使用三 d 弓箭，我们点到使用三 d 弓箭告诉他，告诉这边一个对话框，我添加进来的东西放在这里啊，然后在上面找有一个参考道具， 我们直接点添加啊，就添加到这里面来了啊，确定当我们点开空间范围的时候，这个参考道具他就有了啊，我们确定 啊，确定，等我第二次创建工序的时候再点击秦腔洗，确定 我，我里边空间范围他又没有了啊，我如何，我们如何永久的把参考道具给他调出来呢啊，跟着我往下来确定啊。 首先找到 ug， 右键找到，打开文件所在位置，点到按 x 二幺幺二，找到 m 一 c h 的一个， 找到 m a c h 的一个文件夹，点击 r e s 打头的点开它，然后找到这个 t e m p a r t， 点击进去后面这个 m e 打头的文件夹，点击它。 当你不知道这些英文是什么意思的时候呢，我们可以把 ug 打开创建工序啊， 类型就是就是找到文件夹里面的这一个英文代码，点击开往下翻， 这个跟这个要保持一致，就是这个文件夹，我们先复制一下，复制粘贴，先做一个副本出来，防止我们改错，改错了之后我们可以把错掉的删掉，然后把这个副本再粘贴回去就可以了。 好，往下翻， 再找到我刚才的那个文件，就是他复制 复制，我们在桌面上随便找个文件夹粘贴进来，右键属性把指读给他，取消掉应用确定，然后用 ug 把它打开，打开刚才放在弓箭上的新建文件夹，这个确定啊，这里显示已经在别的地方加载了啊，我们取消啊，用另外一个方法点击它， 在后面呢给他加两个符号。确定啊，再打开它， 那这里呢我们就可以打开了，打开了，我们找到新疆喜双击进去，双击进来，这里空间范围没有啊？定制把它定制出来，还是刚才的方法， 点击主要空间范围。呃，把它加载到使用三 d 空间下，在这里找到 参考刀具添加确定，那我们这里空间范围就有了，有了之后呢，确定，在这里保存一下，然后把它关掉。 呃，这个文件夹打开，再把这刚才加的符号删除掉，确定， 复制一下，找到刚才的一个文件夹，粘贴替换中文件，把它替换一下，现在我们再进入新打开一个图档， 新打开一个图档，确定进来以后呢，这有一个应用模块，点击应用模块 进入加工环境，点击确定。那现在我们再创建工序，大家可以看得到啊，再创建工序形象洗确定 这里面他就永远的给他调出来了，哪怕你把这个 ug 关掉，重新再打开，他永久的在这里显示出来啊。谢谢大家，今天的分享就到这里。
987CNC机加工小鹿
00:59查看AI文稿AI文稿秋季高版本参考道具消失了，这期杨树帮大家找到啊，这个在低版本当中，主要是在这个行枪席里边有这么参考道具一个选项啊，他会出现在这个空间范围里边，高版本里边就没有了，怎么把它找到呢？ 跟着杨树一起做啊啊，在行枪席当中咱们找到这个选项，点击选项，然后点击定制对话框， 进来之后我们在这个搜索里边啊，搜索一个参考，在这 呢参考啊，就会出现这个参考道具了，然后点击参考道具，点击添加，点击确定，然后这个时候参考道具就出现在了哎，上方这里边大家看到了吗？小明学会了吗？
88杨树干机械
00:44查看AI文稿AI文稿朋友们好，今天我们来看一下高版本游戏怎么去添加导播， 打开程序，打开到最后程序，我们来到用户视线这一块，开始导个视线，这里有个边子，这里先叫第五项，添加新视线，再去填上我们的导号，我们先略写一号到， 然后我们看一下后处理， 如果后处理能够能够看到这四样，就是我说明我们的刀布已经成功了，这里刚看到这四样，第一。
64东莞UG编程
03:20查看AI文稿AI文稿u g 分 长短刀，来看一下怎么操作，这个是原始的刀路，来看一下它的深度，这里肯定是撞了的，那看一下这把刀，这个刀具是标成的七十五长，然后这里我们是夹丝二十五毫米，就是露出来的这一个 漏出来的这个总长，这里到这里是五十长，好，那测量一下，这里到这里应该有差不多有七十长，那这里的话我们就要分长短刀，这里有两个方法，第一个就是直接用刀轨， 这里有一个夹湿器分割好，这里要提前创建一个比五十长还要长的一个刀具，就是六十长，这里呢我创建了一把有七十长的十毫米刀具，选择它这里新建，然后这里重叠零点五 确定它就会计算出来， 就会把这两个程序给它分开。 大家这里有一个细节没处理到位，看到这里没有，他没有一个抬刀好，我们撤回重新刀轨分割，还是选择七十长的十毫米刀添加进来， 这里选择安全距离，确定， ok， 那 这里的话抬刀就会抬到安全平面，这个就是五十长的一个刀路，然后这里单独走的一个刀路来看一下， 好，第二个方法好，再复制一个道路 好，这个还是它的原始道路，在切削参数里面空间范围有这个检查刀具与加湿器勾上，确定三条道路 好，他也他会把碰撞的这些道路全部全部都不会生成，然后再复制，把这个道路改一把七十长的道具，还是在其他参数里面， 在还是在空间范围，然后再把这个使用二 d 键勾上，好，再次生成道路 好，也能达到一个，也能达到一个分刀层的一个效果，但在高版本的时候这个功能是已经移除掉的了，就是 这个使用二 d 弓箭在高版本是没有了，在在高版本二三零六以上的版本都是没有这个功能的了，就只能用分割，用这个刀轨 音夹式器分割，在刀轨音夹式器分割选择七十长的这这一把刀，然后确定 好那就只能高版本的话，就只能用这个方法来做长短刀的套路了。
354UG编程，苦瓜大王

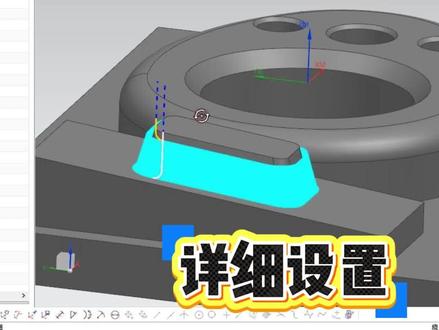

03:38查看AI文稿AI文稿像这样倾斜的弓箭怎样用等高来编写一刀牛的道路呢？并且我们刀具的方向还是保持垂直的，可以跟着视频一起来学习一下。 我们这里可以看见我们这里的话，它这弓箭是一个倾斜的状态，我们怎样用等高来进行加工呢？我们来看一下。首先创建工序，利用三 d 里面深度轮廓起刀具 r 一 点五球刀确定，首先我们自己来指定一下部件，选中我们这弓箭，然后确定 在他指定下切割区域，我们可以对这里进行框选，把这里全部给它框选上，然后这里顶部的话是不需要进行加工的，所以说我们这里给它取消掉就可以了。确定， 然后这里每刀深度的话，这里给到一个零点一五，我们来切刀路看一下，可以看见现在我们这里的话，它是一个成切的状态，所以说它这里挑刀非常多， 我们自己怎样进修改呢？首先第一步我们进入刀轴里面，把这里正 zm 轴改成一个指定尺量，把这里固定改成一个自动判断选择我们这个顶面确定，我们来顺着刀路看一下，贴上它这里的话，它就把这个挑刀和转移给转移到了同一个地方。 好，我们这里话再进入切到三数里面，我们把这里切到顺序，搞一个始终深度优先，并且把这里在边上延伸给它勾起来，距离的话，我们这里给到百分之五十就可以了。然后再进入连接里面，把这里成到成搞一个沿部件斜进刀， 并且我们这里斜坡角度给小一点，给他两度确定我们这里最主要的地方是进入这个桥层里面，我们把这里顶面，这里顶部范围改一下，改成我们这个顶部，然后确定我们来顺道路。 好，我们这里可以看见他这里的话就是一个螺旋一刀扭的刀路，但是我们这里可以圈刀过来看一下，我们可以把这个弓箭先给他摆正，可以看见现在我们这里他这个刀具是一个倾斜的状态，我们需要把它给摆正。怎样进行操作呢？ 我们来看一下这里确认我们这里右击刀路，点击刀轨，他这里有一个侧倾刀轴，侧倾刀轴手动侧倾改为一个用户自定义，他自己定义的话，我们就参考这个 zm 轴就可以了。确定 好，我们这里可以确认刀轨来看一下，可以看到现在我们这个刀具他就是给我们摆正的。 好，这里的话就是我们一个侧倾刀轴的一个使用，比如说我们这里还可不可以用其他的方法呢？其实也可以，我们这里可以利用到一个三 d 里面固定轮廓型，我们来看一下， 指定一下部件，选择我们的弓箭确定，然后再指定下切削区域，切削区域也是一样，我们把这里给它框选上顶部给它取消掉。确定确定方法，我们这里可以用到一个引导曲线， 利用一个引导曲线来生成道路，首先选择这个边界添加星级，再选择下面这个边界切换模式，利用到一个螺旋，并且这个工具的话给到一个零点一五确定我们来生成道路。 好，确定可以看见现在我们这里的话引导曲线，他这里也可以生成这个道路，引导曲线也是一个比较简单的方法。 好，这里的话我们就有两种方式来进行加工，第一种就是我们等高，然后第二种就是我们的引导曲线， 引导曲线也是比较简单的方式，我们这里的话主要是利用到一个侧轻刀轴来进行更改，我们这个刀轴好，没有学会的朋友们可以关注起来，跟着视频慢慢一起学习。
1082卓越模具数控培训吴工
01:26查看AI文稿AI文稿啊，我们来看一下我们 n s 高版本的形象棋里面的一个参考道具去哪里了？我们如何把它调出来啊？像我们这里面都没有啊，而我们这个低版本啊，我们在这个七幺参数空间范围之下面啊，有这个参考道具啊，这个参考道具对于我们这个 二粗啊非常重要，所以说我们经常会用到它。好，我们看看这个高版本啊，如何把它调出来啊？我们可以找到选项啊，这边有这个定制对话框啊， 啊，这里面都是我们呢可以进行定制的这些项目啊，当然你可以进行搜索啊，搜索参考道具都可以啊，可以把它搜索出来啊，你可以这样下拉了，找到他啊啊，在这里参考道具啊啊，你可以把它放在任何一个位置啊，比如说你放放置在主要 这边，这边找到一个空间范围，是吧？然后你就放在这个这个下面啊，那此时的话呢，你就找到这个 参考道具，点了下他啊，然后点击添加至兑换方即可，可以看到啊，他这个参考道具就跑到这个三 d 弓箭下面了。啊，好，我们点击确定啊， 此时的话我们找到这个主要，然后这个空间范围啊啊，我们可以看到这个参考道具就显示在这边啊，是吧？啊，那好吧，我们今天就讲到这里。
214CNC编程-北雨

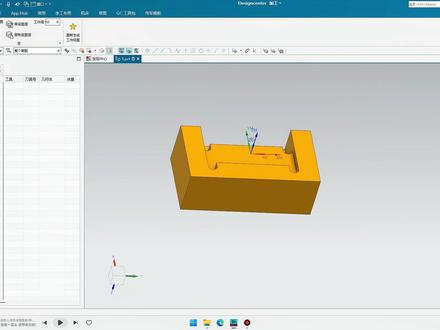

04:50查看AI文稿AI文稿大家好，今天我给朋友们讲解一下，在高版本中 用面洗是如何实现飞面往复不抬刀的。在低版本中只能通过 编辑刀轨实现往复不抬刀，但是它在高版本中版本中是可以实现往复不抬刀的。好，我给大家演示一下。首先插入工序 面洗单向往复，选择第三个确定刀具，我们选择一把一把的洗刀，指定切削区域，我们选择这个面，确定 厚度，我们给个五毫米，这三个参数我们先不动，保持默认每刀切削深度我们改成一毫米。 几何体，我们选择 workpiece。 在策略里我们这个切削顺序层间切削顺序，这个参数很重要，默认的是保持，我们要把它改成交替 非切削参数里面进刀这个高度，我们把它改成零。 接着我们需要定制一下，找到选项定制对话框，点一下，找到第三个， 点一下，这个就是区域类，我们要把区域类参数调出来，确定 好忘了添加，重来一遍，转向定制。第三个选择添加，然后确定 区域类出来了，我们需要打开 b g， 把它改成无，移刀也选择无，然后折叠一下， 我们先生成一下，看还有什么问题。生成看到没有刀路，没有一刀了，它给我们生成了， 但是它这个传递起来是个斜直线，是有问题的，这个原因是什么原因呢？我们该如何优化呢？ 好，我们打开打开这个工序，看 第一道道路延伸和第二道最后一道道路延伸，我们需要把这两个参数调整一下，给个百分之五十，这也改成百分之五十，我们再生成一下，看 好瞬间那个斜线没有了， 还有一个问题，这边这个刀路没有走出来，我们如果想让它这个刀具完全走出来，应该怎么修改呢？ 那就要用到这个刀具用行关这个参数，我们把它改，改成百分之百， 然后深沉一下。好，这个刀路刀具已经完全的 离开了我们的弓箭，非常完美的实现了往复不抬刀。我们来模拟一下，找到主页，然后打打开播放 好慢一点， 好，非常的完美实现了往复不抬刀。
01:19查看AI文稿AI文稿ug 高版本调出参考刀具？大家好，我是三九九一郝海老师，今天我们看一下这个行枪洗的菜板刀怎么掉出来。先创建一个行枪洗决定， 然后空间范围里面这里面没有参考刀了，然后选择这个选项，点击这个编辑对话框，在这里面搜索参考刀 这个添加至对话框，你要放在哪里的话就选这个，选这个，下一页 选择这个空间范围里面，往下移到空间范围里面， 我遇到这里面之后，直接点确定 框架范围，打开，这样就有这个彩虹刀了。

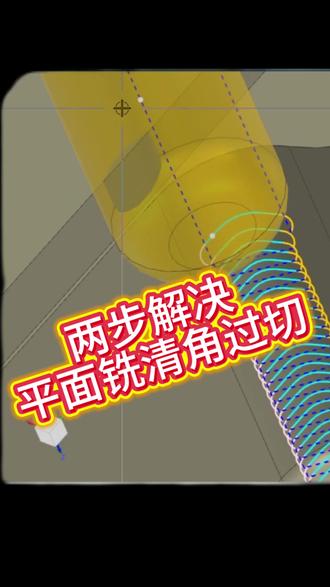

01:15查看AI文稿AI文稿两步解决平面洗清角过切，这是我用平面洗加参考刀具做的一步清角的道路。我们首先把刀具放过来看一下，很明显这里造成了过切，那我们检查一下是不是我们参数设置的有问题。 我们先看一下我们选择部件边界，是这一圈平面自动也没任何问题。 然后看一下我们的底面，选择的这底面也没任何问题，那为何会造成过切呢？ 原因就是我们使用的是一把圆笔刀，那么如何解决用平面洗使用圆笔刀会过切这问题？首先第一步点开部件边界， 我们将平面给它改为指定，给它抬高个圆鼻刀的一个 r 角，我们是四 r 一， 所以我们这里抬高一毫米确定。第二步，我们将切削深度的横定改为用户定义， 然后离底面距离我们刚才抬高了一毫米，所以我们这里输入一毫米。好，我们再把道具翻过来看一下，好，这样就没任何问题了，大家觉得有用可以收藏起来，谢谢。
266数控琨琨
