大家好,在人防图纸上像这个 b、 f、 m 还有 b m 以及咱们的 b、 f、 h, 它表示什么含义呢?那么咱们看一下, 像这个 b 一般在人防这块是标准的含义, f 是防护, h 是火门槛, g 是钢结构,像这个 s 是双扇,那像刚才的 bfm 就表示的是防护密闭门,那么 bm 表示的是密闭门。那么像咱们在图纸上看到这样的 a、 d、 h、 s、 f、 m 四零二五表示什么意思呢?就是表示咱们钢结构的活门槛的双扇防护密闭门, 四零表示咱们的门东门洞的径宽,二五表示门洞的径高,六是咱们的抗力级别。那么这块给大家汇总到这块了,大家记得点赞加关注哦!
粉丝15.2万获赞45.6万

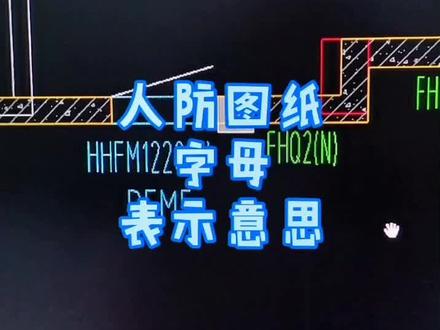

大家好,今天看一下人防图纸的一些字母表示什么意思。这个 fhq 代表的防火墙,这 hhfm 他是代表的这个 混土滑门槛、防火密闭门都是代表首字母,这幺二二零代表他的这个防火门的一个宽度是一米二,高度是两米,这二 fm 是代表的人房门,这五都代表序列号。

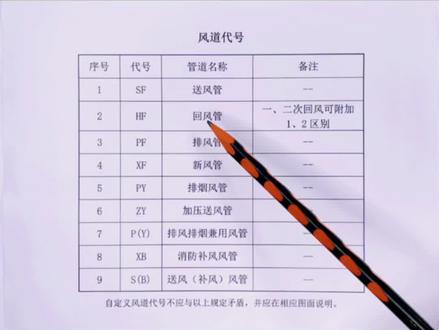

资料员在看通风图纸的时候,对于图纸上给出的风道的代号具体代表什么风管不是很清楚,今 天我给大家进行了汇总。比如说我们经常用到的 sf, 它代表是送风管, hf 呢是回风管, pf 是排风管啊,比如说咱们 py 呢是排烟风管, p 括号外呢是排风间排烟风管,意思就是平时呢我们用来排风,等着火需要排烟的时候,我们用它来排烟,具体的大家可以自己看一下,记得点赞加收藏哦!

我们前面说了电器,然后我们下面开始说一下几排水,几排水,我们先看图力,图力里面有 dgzg, 然后 x、 h、 w、 f、 y、 n, 这分别表示的是什么呀? dj 表示的是 d 区及水管, dj 表示的是中区给水管, xh 表示的消火栓给水管,然后 w 表示的是生火污水管, f 表示的是废水管道外表示的是雨水管道,恩,是冷凝水管道。然后我们下面看一下具体的他在平面图和系统图是如何表示的。 比如说基艾尔,他平面图中他是拉出来一个小折点,然后他表示的是平面,如果是竖向的话,他会有一个竖向的,然后这样子表示,然后表示的是系统, 一个系统图里面的一个展示。我们看其他的专业都和给水的是一样的一个形式。如 如果是在平面图它里面给出来的有一个引,引入管的时候,他是表示的是记忆,然后二、三、四就这样一次往后排序,然后污水也是这样的表示一个形式。

在装配式结构当中,楼板的底部是谕字楼板,顶部设置的是叠和楼板。 dlb 代表的就是叠和楼板。七是序号 f 在图纸当中有说明,代表的是构件的左右对称。 h 等于一百三代表的是楼板的厚度,这个厚度包括玉质楼板和叠和楼板的走厚度, 代表的是底部配金。 x 代表的是水平方向,三极钢直径十八,间距一百五。 y 代表的是垂直方向,也是三极钢直径十八,间距为一百五的配金。

刚结果,图纸中常用的字母符号都代表什么意思?今天整理出来分享给大家。

施工图中的字母代表什么意思?来看一下 m 零九二一。 m 表示门,零九二一表示门的宽度是零点九米,高度二点一米。这里的 fm 以幺零二一地 表示。以及防火门宽度是一米,高度是二点一米,但后面有个 d, 所以门的尺寸会略有不同,需看图纸中的门窗表的具体尺寸,如图,宽为一点零八米。 再来看一下阳台的 lmc, 幺三二四什么意思? lmc 表示门帘窗幺三二四表示宽一点三米,高 二点四米。来看一下厨房的 tm, 幺六二一什么意思? tm 表示推拉门,一六二一表示宽一点六米, 高二点一米。再看一下 ltc, 二三二三 b 什么意思? ltc 表示铝合金推拉窗, 二三二三表示宽二点三米,高二点三米,但后面有个 b, 表示窗的尺寸会略有不同,需看图纸中门窗表的具体尺寸,如图,高为二点三五米。在墙外位置的二 ac 画着绿色的方块表示什么意思?这表示室外机空调的位置, 二表示数量, ac 表示空调,就是图片中的这个位置。学会的双击关注。

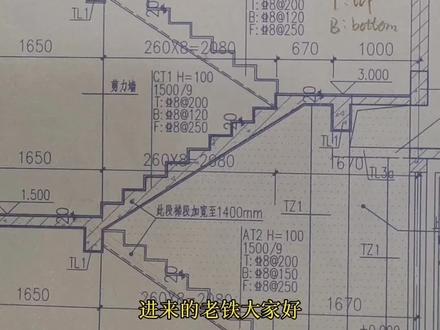

进来的老铁大家好,今天我们来学习一下楼梯的实图。 bt 代表楼梯的类型为 bt 型楼梯。一代表编号 h, 等于一百,代表楼梯。 t 板的厚度为一百毫米,一千五表示踏步总高度为一千五百毫米,共有九个踏步高。 t 是因为 top 的缩写,代表 t 板上部配金,上部配金,采用直径为八的三级钢,间距两百毫米。 b 是因为波特们缩写,代表 t 板下部配金,下部配金,采用直径为八的三级钢,间距一百二十毫米。 f 代表 t 板的分布金,分布金采用直径为八的三级钢,间距两百五十毫米。

哈喽,大家好,我是石油化工的管工小马。嗯,昨天发的视频看起来对大家还是有点用。嗯,我再普及一下吧,昨天的知识。 呃,记者,那个三十八是固定值,永远不会变的,不管是多少寸的管道,三十八永远都不会变的。记着了,这一点记着就好了,其他的也没啥。今天我给大家普及的是在单线铜松, 嗯,遇到的几个英文字母,就是几个代号,分别是 s w、 b w、 f w, 这是代表的什么意思?这个也很关键的,在法兰里面也很关键的。呃,我大姐,我今天给大家讲一下哈,我,大家给今天给大家看一下,这是什么意思, 大家看到了没有?八头 vivo 的 bw 代表的是对接焊,对接焊,然后骚克头, vivo 是代表 sw, 代表的是成擦汗弗兰特, vivo 的代表的是 fw, 是平焊,看到没?这个,这个一定要收藏一下。看清楚了,这个很关键的, 在图纸中一般看到的法兰看到没有?这个法兰,你看他的 f 五这个,我这个没有 s, 没有那个 s w, sw 他没有,因为他这个是带英文版的,这个好像是,你看英文版的,他没有。 呃,只要是全是英文的哈,英文版的,那上面肯定有百分之百的有。他是什么焊接的一定要看清楚了,看这个法兰,有了法兰是平安法兰,平安法兰用在什么地方呢?就是没有压力的管道,假如说镀锌管 很多,镀锌管喷雾的那个上面很多用平焊法兰的,一定要看清楚,散掉的时候有时候你没注意就把它当成对接焊,法兰给散了,一定看清楚。法兰后面有一个 f w, 他代 表的是平焊法栏,对吧?一定要看清楚了, b w 是对接焊,对接焊, s w 是乘叉焊, f w 是平焊,一定记清楚,看清楚了,在每个管子后面都有这个。呃, 符号代表他就是,他就是 b w 代表对接上的鹦鹉所写是看到没有,方特、 vivo 等他的所写是,然后,然后这个 sw 他就是成擦汗, 然后 f w 他是评判。今天普及的东西肯定也是对大家有用的。呃,后面大家好好学习一下,我们相互学习,不懂的话也可以问我。 昨天晚上好发了好多私信我,一点多他们发一条,我每一条都有回。呃,这会都下班了,因为我趁下班的时间我给大家拍个视频,把这些 知识给大家普及一下,以后每早上都用的到,如果用到用到,用到的话我很开心。嗯,也很认识大家,我们一起交个朋友,一起交流,互相学习。 看到我这个视频的话,可以大家分享一下,让更多的人知道这些知识。呃,我小马再次谢谢大家了,我们一起。嗯,学习吧。好,我的视频就到这里,下期视频我们再见。

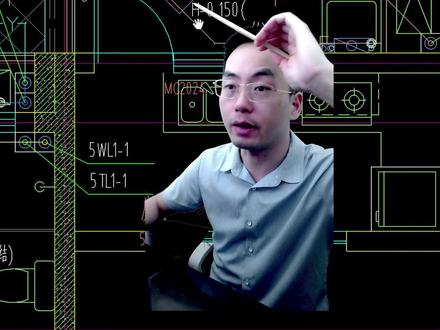

这个视频我们讨论一下排水系统图怎么来观看,首先找到他的一个楼的编号,污水管,废水管,还有空调冷凝水等这些内容,把图纸呢扒到最左边,这个呢有一个 f 就是废水的废,这个主管他的管径呢是 dn 一百啊。把这个管子呢开始往上走,咱们要看一下编号, 要跟楼层的平面图上的编号给他对应的,上五号楼废水立管一杠一,五号楼废水立管二杠三是他的一个编号。接着呢往下走,再开始看他的一个楼层,大概知道他是干嘛的了,我们就开始看 啊,这个地方呢,从这个负的三米到正负零,这是有一个地下室的一个夹层啊,从一楼开始往上走,每一层呢都要设置这么一个管子,而且呢注意要看每一个楼层啊,他都会在距离地面一米的地方会设置一个检查孔,防 这个管子给他堵塞了。主管是一百的,他的支管 dn 就是七五的管子啊。接着呢他这个管子呢,出了一层地面之后,他的这个水平管 dn 也是一百的,他的这个位置的标高是负的零点七二,往前有一个坡度, 负的零点零一,他是越往下走越深啊。来看这个地方啊,有人就问呐,这个污水管跟这个废水管有什么区别?这个废水是从厨房跟洗衣机里边排出来的水。 来看这个图,这个地方是您家的厨房,这有一个洗菜盆,洗菜盆排出来的水跟这边一个洗衣机排出来的水,他俩呢这个二合一,然后留住到这个废水管里边。废水管呢出了地面之后,他的标高,你看这这个点标高是负 的零点七二,他继续往外排,排的话呢,一共向外走,走了这么远的距离啊,这的位置呢,就变得是负的零点八了,他是有一个坡度的,这个是废水管,这个是鱼水管,这个是污水管。 关于这个图纸,别人内容呢还有很多,您可以给我们点一个关注,咱们下个视频继续讨论图纸里相关的其他信息。如果想学习你们全套完整版内容,可以点击我们抖音小黄车进来看一下。
