微机综合保护装置定值怎么设置

下面介绍 m 三 se 定值修改的方法，按回车键进入主菜单， 选择定值，按回车键进入选择定值修改，按回车键进入， 输入密码。零零零八，按回车键进入选择定值区。零零，按回车键进入，按下键选择过流三段。头退， 按回车键进入修改，修改为投入， 按回车键确定，按下键选择过流三段方式， 按回车键进入修改，修改为跳闸，按回车键确定，按下键选择过流三段。定值， 按回车键进入修改。修改为五安， 按复式键确定，按下键选择过流三段。延时， 按回车键进入修改，修改为一秒， 按复制键确定， 按 ese 键进入保存界面，按回车键即可保存设置，记得点赞关注哦！

上一期课程我们讲到了这个变压器保护啊，今天我们要来对它进行设置，然后啊对它进行实际的测试，首先我们要把它的这个保护功能给它打开啊，我们变压器保护我们要投速断啊，还有一个过流要投， 过户和跳闸我们也要投，然后再往后面这台是带有连续付款器的啊，带有连续啊，可以检测漏电的啊，然后我们连续啊跳闸也要投，然后再往后面啊，他这个是一个干便的，我们要给他投上啊，非电量保护啊，找到我们的 非电量保护啊，干变的我们要投高温高级，还有一个超温跳闸我们都要投起来了， ok， 然后输入密码，然后我们来修改定制啊，去计算他的，首先是从这个 过复合开始了，我们要去计算变压器的额定电流，变压器额定电流他这台是六百三的啊，六百三的，所以说他应该是用六十三除以一点七三二，而定电流是三十六点三， 那我们的付款机是一百比五的，所以说用三十六点三除以二十啊，一百比五的倍率为二十啊，那么过户和的这个额定电流为一点八一啊，我们给他设起来一点八一， 那等一下我们一次上给到三十六点三的情况下，他就会去直行跳闸了，然后呃再往前面定时过扭，用一点八一乘以，呃，乘以他的一个一点二倍啊，那就是二点一七， 二点一七，我们说二点二啊，然后时间给他先设起来，我们测试的话，我们把时间设长一点，因为我们等一下调宝宝送不了那么那么快啊，这个时间给他调个十一秒 来，再往前面啊，速段，速段的话我们用一点八一来乘以六倍啊， 一点八一乘以六倍是十点零八啊，十点零八六，那十点零九四舍五入啊。 好，然后还有一个基本参数要设置一下啊， pt 边比我们给他设起来一百 覆盖器边皮我们是一百比五的，是二十，然后这 车辆表，车辆表我们要给他设一下倍率啊，他是一百比五的负感器，所以说我们要倍率啊，一给他设起来二十。 好， ok， 现在我们在这个摄像上加上电流，这边是母线测啊，然后通过断气合闸双网复载测啊，然后让这个上面的夹子和下面这个夹子形成电流回路， 那这个摄像的电流覆盖器就可以检测到啊。电流，也就是说好比我们的负载变压器在运行的过程中啊，产生了电流，一次回炉产生的电流，是吧？这个覆盖器可以检测到底是一样的，是吧？好，现在我们去把前面断了，去给他合掌用调宝宝把这个一次电流给他供上 啊，让他去执行跳闸，先把断路器给合闸，现在我们断路器是在工作位置的一次的动，出头与进出的是结合的，所以说现在我们合闸的话啊，母亲的电就会公到负载这一块啊。 现在我们用二二年的调宝宝把一次电流给他送上二十安啊，我们这个车辆表上可以看到有二十安的电流，因为我们设定了他的一个倍率来送起来二十五小点 啊，达到二十，然后危机这边应该也有个二十，我们看一下啊，危机这边还是有个二十的，是吧？摄像啊， ok， 接下来我们的这个变器啊，满载电流为三十六点三，我们送个三十七啊，或者四十啊，就是大于这个电流，他就会去执行 啊，他的一个跳闸达到十一秒，他就会去跳闸，我们的延时是十一秒， ok， ok， 我们的这个过户和跳闸是正常的，现在我们把断路线再一次给他合闸， 喝茶以后我们电流先关掉，现在我们又把电流给他送到我们大于变气和电流的这个一点二倍，他是五十六啊，是吧？一点二倍是五十六， 现在我们把电流送到五十六，他会去执行他的一个啊，过流跳闸，放， 我们要在这个很短的时间送到五十六啊。啊，定时过流跳闸，我们的岩石当时设的是 几秒一秒啊？好像看一下定时过流啊，延时是六秒啊，六秒， 好，接下来我们再把它合闸，合闸以后我们还有一个速段啊，速段我们是六倍的，射的是六倍啊，就是大于他的这个，呃，满复合的六倍，他就会跳闸，那我们一下把电流送大一点 啊，这个危机出现数量，数量跳闸， ok， 我们的高压电缆 abc 三项从这个连续付款器里面穿过，然后接到这个地方啊，当这个高压电缆出现了漏电啊，产生漏电时，这个连续付款器就会减少连续电流，然后给到危机去执行他的一个保， 现在我们在这个连续电流放心里面给他加上电流，然后去前面对他进行测试，用二二年的调宝宝现在把电流给他给上，我们的连续电流设定为一安，给电流 微接出现连续保护啊，然后断路线进行跳闸。 我们的图纸设计，这个幺零幺和这个幺幺七就是网门的一个跳闸，也就是说网门打开那边的行程，把这个幺零幺和幺幺七接通啊，这台柜子就会执行他的一个跳闸。 那我们现在找个小线，把这个幺零幺幺七和幺零幺一短啊，就代表啊往门一开启，然后当然就会跳闸， 现在倒上去跳闸， ok， 这个网门跳闸了，这里有一个连接片，我们可以把这个连接片断开啊，断开了以后呢，这个网门跳闸的功能就取消了，也就是说后面的刚才我们点的这个幺零幺幺幺幺七啊，网门打开了，即使接通了这个跳闸回路，他也不会跳闸。 所以说这个演艺片的作用就是硬性的取消这个我们跳闸，然后面这个超温跳闸也是一样的，打开以后这个超温跳闸的这个功能就取消了，我们微镜里面超温和高温高井都打开了，我们现在去端子上啊去短接这个两个点位， 我们图纸设计起来，八零零与八零六接通是一个超温跳闸，也就是说变压器那边出现了超温啊跳闸的这个信号，这台高压柜会去执行跳闸， 有变压器的那个温度控制器的那个跳闸点位接过来的。现在我们啊也是用一条小线啊，将这个八零零与这个八零六啊短接，那么他就会去执行他的一个超温跳闸， ok， 断路器跳闸正常 危机这边啊应该会有一个超温跳闸的信号出来啊， ok 的，是不是我们的这个信号是由这个开入量直接给进去的啊，公共线和他的这个超温跳闸的一个信号啊，他的信号是 a 幺九，是吧？我们看一下， 这里是八幺七啊，刚才我们点的是八零六是吧？啊，所以说这个连接片上面是八零六跟八幺七，对不对？我们把连接片断开，这个八零六的信号就进不了八幺七，是不是？所以说连接片就可以把 这个超温跳闸的信号给他取消？好，接下来还有一个高温高井，高温高井的话也是一样的啊，有八零零， 有这个八零零与他的这个八零七啊接通啊，他就会去出现高温告警啊，我们这样点点起来接通，也就是我们变压器温度控制器上面的那个告警信号啊，接过来啊， 看一下啊，危机上面出现了啊，高温高警的信号，是吧？他的这个信号是由这个公共线啊，也是由这个公共线和他的这个高警点位接通的。高温信号是我们的 a 二零与 a 二二接通， 我们开始测试的是这个 c 项的这个电流，他还有一个 b 项和这个 a 项啊，他 a 项 冰箱都是有电流放气的，是不是他也有保护的啊？所以说我们刚才已经测试过了摄像，那冰箱和摄像他也是一样的测试，我已经测试过了。那我们最后出场的时候要把这个危机啊，给他设置一下，就是把这个延时给他改长一点，因为我们的这个定制我们已经是 ok 的，是吧？说难听， 缩短的延时我们改成零啊，然后这个定时过流的延时，我们给它改成一 过复合的这个延时，我们要给他改成五秒啊？输入密码， ok， 这个我们就调好了。

下面介绍 am 三 se 系列微机保护侧控装置的定制设置。按确认键进入菜单界面，按右键选择定制，按确认键确认，选择定制修改设置密码为零零零八，按确认键确认，选择定制区要与运行定制区区号相同。按确认键进入 ct 变笔设置为二十 pt 变笔设置为三百五， 电压接线方式选择三 pt 或二 pt， 电流接线方式选择三 ct 或二 ct。 按左右键翻页。 互联一段，投退设置为投入互联一段，经低压设置为退出互联一段，定制设置为奥传 过流一段，延时设置为零秒反视线过流投退设置为投入 反实线，过流，经低压设置为退出反实线，启动电流设置为五安培 反时线时间系数设置为零点一，反时线曲线类型设置为一般。设置完成后，按取消键弹出数据保存张口，按确认键确认。在定制显示页面可以查看到刚刚修改的定制。

下面介绍 amose 系列危机保护侧控装置的定制设置。按回车键进入菜单界面，按右键选择定值，按回车键确认，选择定值修改，设置密码为零零零八，按回车键确认， 选择定制区要与运行定制区区号相同，按回折键进入 ct， 变笔设置为二十， pt 辨比设置为三百五， 电压接线方式选择三 pt 或二 pt， 电流接线方式选择三 ct 或二 ct， 按左右键翻页。 过流一段，投退设置为投入 过流一段，经地压设置为退出过流一段，定制设置为二二十，安排 互留一段，延时设置为零秒。反实线过流投退设置为投入 反实线，过流经低压设置为退出反实线，启动电流设置为无安排 反实线，时间系数设置为零点一，反实线曲线类型设置为一般。设置完成后，按 esc 键 弹出数据保存窗口，按火车键确认。在定值显示页面可以查看到官方修改的数据。

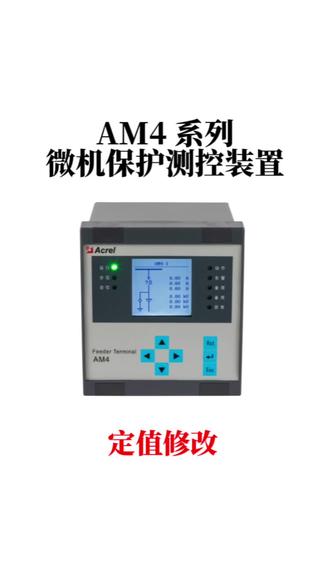

下面介绍 am 四系列危机保护测红装置的定值设置，按回车键进入菜单界面，按右键选择定值，按回车键确认，选择定值。修版设置密码为零六零八，按回车键确认。 选择定时区要与运行定时区区号相同，按回车键进入 ct 变比设置为二十， pt 变比设置为三百五， 并要接线方式选择三 b t 或二 b t。 电流接线方式选择三 ct 或二 ct。 按左右键翻页，互留一段，投退设置为投入互留一段，经低压设置为退。 推出过滤一段，定值是做二十倍，过滤一段延时是做零秒。 反直线过流头退设置为投入反直线过流，经 tr 设置为退出反直线启动电流设置为五八倍。反时线时间系数设置为零点一，反直线曲线类型设置为一般。 设置完成后，按 ese 键弹出数据保持窗口，按回车间确认。在定制显示页面可以查看到刚刚修版的定制， 记得点赞关注哦！

基本参数设置好了以后，我们要对它保护功能去设置啊，先把软腰板打开，也就是说开哪些保护功能？ 这个是金线柜，我们给他开过流速断以及他的这个连续电压，因为他这个 pt 啊，他是啊歪歪型的，所以说有一个连续电压的一个保护啊。首先速断要投啊，定时过流， 也就是过流啊，电视过流啊，投，输入密码一千啊，再往后面找到我们的连续电压， 连续电压 连续电压给他头啊， ok， 接下来输入一个基本的这个测试 定值啊，基本的测试定值，因为他是三百比五的，我们这个调宝宝最大电流也能升到三百啊，也能升到三百，所以说数段，我们给他整个四安吧，啊，四安三百比五，等一下，我们的四安一安是六十啊，是四安，就是是有两百四啊，是吧？两百四的时候他去执行他的一个数段跳闸 啊，然后过流，我们给他设个两安就行了啊，两安啊，两安，我们就是是一百二啊，对吧？然后过流的时间我们设个五秒先啊， 我们定制了这个以后，我们在后面去给他电流覆盖器啊，去私家电流啊，二次线检测到这一个二次电流，然后就去让这个危机去执行他的一个保护 工作啊，然后接通我们危机 a 一 a 二，让这一个啊连接片传动，然后让这个断路器的。

下面介绍 am 三 c 系列未机保护自控装置开关量输入配置方法。四、非电量功能开关量输入接口配置。以常温保护为例，按确定键进入主菜单，进入定制菜单进入定制，修改密码是零零零八 进入末日定制区选择超温拍摄配置 默认指为八，可以修改为其他开关量输入接口一杠十一举例修改为 d i 七、将超温开入配置修改为七，将超温保护头退改为投入 常温保护出口方式改为跳闸常温保护延时改为零秒，选择时摇性零七名字配置。 在装置安装使用说明书中的输入二摇信量名字映射表中选择超温名声代码选择二零二二。将超温输入到定制中，是摇信零七名字配置 退出并保存。进入到摇信界面， 可以看到相应的遥信名称发生变化。

大家好，大家看到的是我们武汉特高压的一款危机机电保护测试仪，今天我们给大家做一个插动保护，大家看到的这个是我们插动保护的一个重保装置， 接线的话我现在接的是一个六路电流，这是上三路下三路接到，分别接到我们的插动保护装置的电流输入，我们这个是一个九路路，我们接了一个高压测，一个低压测，中压测没接，然后这边是一个电源，然后这边就是一个开关量， 这个是根据我们中宝装置的说明书，说明书里面有后面的接线图，根据接线图正常接线就行，然后再找到我们那个中宝的定值，根据这个定值高压车的速端动作 电流三点五安以及插动器启动电流一安，管理电流两安以及比例自动系数是零点五，就是我们根据这个中宝装置里面的定制，我们去修改， 最重要的还是里面有一个压板设置，在压板设置里面一定要把插数跟插动两个压板跟他投入进去，不然的话保护装置是可能就不会动作了。我们把压板投进去了之后，在在仪器这边根据我们的定值设置就行了 啊。首先是一个测试项目，测试项目的话我们这里选的是比例自动边界搜索，因为是一个六路技宝，所以我们这里选择是一个六路电流插动，然后采取的搜索方式是一个双向逼近，双向逼近比单向逼近的话更准确一点啊。这边设置完了之后，我们进入 试验设备，因为我们没有接外部的 ct 啊，插动保护一般都是以新型作为保护接法的对接线，接线方式我们这里全都是 y， 当然也可以查询我们的中宝说明书，中宝说明书里面如果说他有香味补偿的话，也会提到这个接线方式，我们这个中宝是 y 跟 y 平衡系数的话，这个地方不用设置向位调整，是以高压测为基准的。然后动作门槛值就是我们那个刚才中宝装置里面的启动电流是一安速断三点五安，根据他的公式我们的自动电流是高压电流减去低压电流除以二， 这里面写的是一个 kk 是等于二的，然后插动电流的话是高压电流加上低压电流。把装置说明书里面会提到这个插 发动公式，我们根据这个公式去人为设置就行了。然后在比例制动里面，我们这里有一个拐点，拐点指定值的话是两岸，这个也是在中中宝装置里面的定制单里面的斜率是零点五啊， 然后设置完成了之后我们只用添加序列，添加序列了之后我们点击开始试验，然后看图形，他是一个双向， 你说这个图形是根据我们这个公式绘制出来的一个图形，这个斜率就是我们的零点五，下面就是我们的自动区，也也叫做不动作区，然后上面这才是我们的动作区， 他是把我们这个自动区跟跟动作区的边界画出来了，所以也叫做边界搜索。好，现在的纸已经全部落在这个曲线当中了，整个试验结束，好，感谢大家观看。

你知道高压出现柜危机保护装置的定值怎么调吗？比如幺二五零的变压器互改计是一百比五，我们用幺二五零除以十，除以一点七，三二除以二十，再乘以一点一二，等于三点六的保护定值。

啊，今天给大家讲一下法网柜常规的送电，首先我们这边将操操作电源打开来， 哎，这个是这个是控制，这个是加热电源，你看这边带五零五零几的，常规的都是辅助电源 打开，这个是常规，看上去是控制电源可以打开，这个是连续电压，这个是电压测量，打开来 好，现在没有电，把它把把电池电缩上去。好，飞机保护来电了，现在 开始设个仿佛定制的进入去，进去 首先我们速段需要投入，我们查看以后速段已经投入了，现现实速度我们可以不投，定时过定时过流我们需要投，我们常需要投的就是 一个速断保护，一个是过流保护好这个压板已经投入了，这边看一下速断电流。五安 我们这边不用射了，射的话可以可以直接射， 可以增加减少。按确认密码的话，常规的话就是幺零零幺，也有可能是别的数字， 这个延时过年我们平常也要设的，大概常设的就就是这几个数字，当然别的也有要根据客户要求 好，我们这边按确定好密码还是幺零零三个零。 实际情况中我们来送电经常设的数字，常规的就是一个速断保护，一个过流保护， 滴滴优厂家已经准备的差不多了，现在在等供电公司的人过来，我们就可以送电了。啊，对了，还有个事要说，就是危机保护的定值，他本身是根据 变压器的大小跟电流覆盖器的大小这边算出来的， 当然很多是供电公司他会提供的，常规的话供电公司会提供，你这边根据他的定制去设就行了，这边关注，我下次跟你们讲一下 dtu 跟返网柜之间的关系。

兄弟们，应众多粉丝的要求，我专门制作了一期电子式高压综合保护器的整定值的计算方法和整定方法。 这个电池是高压综合保护器，一般用在我们的高爆开关，也就是高压真空配电装置中进行的一种保护装置。 该保护装置的整定方法一般是过载保护动作值按电流互感器五安的 零点二、零点三、零点四、零点六、零点八、一点二、一点四倍分级整定。电流互感器的五 安是什么意思呢？一般我们高爆开关内部设置的电流呼感器都是 多少多少比五，也就是或者一百安比五，二百安比五，三百安比五，四百安比五等等，他的整定值如何计算呢？ 今天我们就举一个例子，例如我们使用的一台电动机，他的额定电压是六千伏，额定功率一千一千四百千瓦， 他的额定电流是通过以上的公式推导出来的，他的额定功率一千四百千瓦时，他的额定电流是一百五十八点四 九安培。我们选择一台高爆开关，选择他的电流感器是二百比五，也就是说一次电流在二百安时，他的感应二次的电流是五安培，这个五安培是我们 标准的一种计量方式，接下来是该如何整定呢？现在我们二百比五的电流感器，他的变比是四十就四十倍。 我们首先选择从低到高的方式，先首先试一下，当我们选择零点二倍时，就是零，五安的零点二倍就是易安赔，易安赔 二百比五，四十倍，四十倍乘以一就是四安培远远小于我们的额定电流，可见零点二是不对的，我们直接上升一级，如果采用零点八倍时，我们测算一下套近公式五，安培的零点八倍是四 二百比五，它的变比是四十，四十乘以四， 也就是一百六十。安培符合我们的整定值要求，这时我们的保护剂在额定电铃整定时，就可以把它整定到零点八倍， 这是一个在合理区间的，如果超过零点八倍时，开关就会过载跳闸。 您想继续学习短路保护动作电流值的整定方电流值的整定方法吗？请您点赞加关注我，下一节为大家讲解短路保护动作值的整定方法。

这讲我们来讲一下这个中矛诊定的用法啊，我们先这个呢电压等级呢，可以修改的啊，比如修成，修改成二十千伏的，那么我们可以呢输入变压器的容量，输入幺二五零， 他就会自动的将一次电流呃计算出来啊，这个二次电流计算出来就配配比啊，变比的，不感激的变比 哎，列出来，然后如果是十千伏的可以看看一下他有什么变化啊？一二五，这个呢是一百五了，一百五比五，如果是二十千伏的话，他会变变掉重重定数的话他就会变掉，变成七十五比五，这样呢 二次电流，一次啊，一次电流，二次电流，然后辨别，然后呢这个整定的参数过复合的参数啊，一次二次，然后一次二次，然后竖切一次二次，这样呢可以呢就是 两千五啊，这样呢就是说呃，不同电压等级，目前的来说呢，这用的最多的话就是十千伏跟二十千伏啊，这样呢就是涵盖了这个 产用的这两个等级，这样呢就快速的计算进线柜跟压变柜，还有这个出线柜的一个呃，中保的整定啊，我们这一讲呢就讲到这里，谢谢大家。

危机保护、触摸彩屏测试 时间设置 实验记录，帮助 那个保护定制，还有个酒钱， 一起，一起一起。

母联充电保护操作实验，今天给大家介绍下线路保护车控装置应用于母联规时，怎样实现充电保护。首先进入菜单肯定定制 选，选到充电保护，将充电保护控制改为投入电流改为三分，时间为零秒。注意这里的动作时间设置不能超过三秒，因为超过三秒后充电保护会退出，保护不起作用。 保存定制，打开压板，将充电保护压板投入，此时定制已经设置完成。接下来我们需要给装置一个合打位置， 因为只有当手和过摇和五连断路器时，装置采集到核查位置，三秒之内充电保护才能起到作用。现在我们给装置核查位置并加故障电流， 此时充电保护动作跳开，五年断路器双自由合位变为跳位，可以看到保护启动动作爆温充电保护动作，动作值为四点零二安培。以上就是充电保护的操作过程，谢谢收看 今天的某联充电保护操作实验就分享到这里，感谢观看，我们下期再见，记得点赞评论加关注哦！

我们的危机保护装置是怎么对我们的保护对象进行保护的呢？这边呢就是我们危机保护器的后面的几个接线段了，可以看到这边呢是我们的一个信号输出，保护输出以及我们的一个电源回路， 我们的输入回路，还有我们的电压回路以及我们的电流回路，通过这些端口来采集保护对象的一个数据，当数据发生变化的时候，或者说是运行过程中出现故障的时候，故障电气量通过模拟量输入系统转换成数字量，然后 上传到计算器的中央。处理器对故障对应的信息按照相应的算法和程序运算，将运算值和随时与给定的值进行比较，从而判断是否发生故障。 如果确认此时保护装置进行动作跳闸或者说是报警，并且也有记录功能，关注我北白象领领中心，带你了解更多电器知识！
