斜交桥梁垫石坐标计算公式
粉丝4.1万获赞15.7万
相关视频
02:39查看AI文稿AI文稿大家好，我是何老师，今天给大家介绍一下桥中盖梁电视坐标通用计算表。 这是我们的一个结交桥盖梁电池的一个平面图，这里面有双排电池，我们进行画图的话是不是不方便？那么通过何老师编辑的表格，一个通用计算表，使用起来就方便快捷。这个就是 我们的一个通用计算表啊，这已经输好了的，左幅输负一，输右左幅的两个装机编号，那么这是电池协调协作的。那输协调协作，那么所有的数据输完之后， 其他的数据坐标都计算出来了这些啊。点点击 a 列，一键复制，粘贴 到 cad 成图。哎，这个是不是就出来了，对不对？这是左幅的啊，如果要画右幅的话，我们只需要在这表格里面改一下正一， 因为我们是二和三那个装机编号。那么 ok 了，所有的数据就出来了。点击这个 a 列，一键复制，粘贴到 cad， 右伏的盖压电池也一键成图。那么如果要上单排的怎么办呢？我们上三号蹲的单排的， 单排的就直接输这个啊，是一个桥洞号三号，那么这就是右服的啊。这这注意双排间距就输零嘛，单排了啊。 ok， 所有数据都出来了，一键导入到 cd， 那么就乘图又符到萨奥顿的概量是不是就出来了，对吧？ 好，这个电视是协调协作的，那么如果是协调振作了怎么办呢？我们来改一下，这个 好，算左幅的啊，左为负一，那就是零和一。我们来看一下协交振作的辨识是什么样的啊。输一下协交振作。 ok， 所有的坐标档块的坐标都计算出来了啊，那我们就点击这个 a 列，一键复制粘贴到 cad。 我们来看一下啊，复制粘贴，那么这个电时数就成了 协调振作的啊，我们可以转换。是不是在 cad 流画图方便快捷。
157何足道
05:38查看AI文稿AI文稿嗯，大家好，我们呢今天呢用这个斜胶桥梁的一个图纸给大家探讨一下在这个曲线，嗯，斜胶的桥梁的一个坐标的计算的问题。 嗯，这个我们呢先看一下这个 ppt， 我们呢给大家呢做了一个计算的流程，那首先一步呢，是属于这个书设这个设计的文件，那这个里边你要算坐标，他是不会离开平均线的。如果设计到高层， 就说解购物的高层啊，还有电池的高层呢，你肯定什么地方体现高层啊？数据线呗，标准横着面，那你带横坡呀， 这个宽度啊，这个宽度呢是加宽哪一个？超高的话呢？如果涉及到超高，那肯定要有这个超高的参数参与到这个电视高成计算里，然后呢腰均算，蹲住 来，蹲住在哪里啊？他会有一个里程，这个设计文件上呢会给我们的，会给我们的。如果这个呢没有给，没有直接给，但他给了七周年的里程，那么我们可以通过耳强的长度啊，跨境啊，把胳膊蹲住给他推断出来，然后实际他在这个中段里边 也写了里程，也写了里程，只是在这里呢没有明确的写出在中段里边设计高层这个这一栏呢给出了里程，然后 还有那这个是正胶的还是斜角的？如果是正斜角的话呢，肯定还有个夹角值呢要给我们，那么这里呢图纸上呢也给了我们，那这个是 六十度，这个是六十度， 还有要找出呃计算的位置 与轴线的一个位置关系，与轴线的一个位置关系。然后呢记结构物纵向轴线和横向轴线的距离，记点就是计算点吧，计算点我再给你补一下计算点与结构物这个 纵轴横轴的一个位。这个距离啊，在咱们这呢可以说成是前距啊，偏距。那这个距离的方式呢？分为三种的方式，结交正算，嗯， 结交斜距，还有斜交的垂距。那这个呢，我们跟大家呢做一个重点的说明，看后边。 呃，有这样三种方式呢，我画到这里了啊，这三种方式，那先先说这个斜角的正算，然后在这个图上呢，我也标了 一个众轴，来个众轴，众轴横轴，横轴横轴啊，这个情况对照一下，那这个斜角正算的情况呢？他的横轴是什么呀？ 路线方位直接加这个转角，直接转过来，他就是横轴了，然后呢这个纵轴呢，就直接垂直于这个这个横轴，这样一个情况， 纵横轴他是垂直的，他是垂直的，然后这个偏距呢，是走这个横轴方向的一个距离。嗯，前距呢， 他是走中轴方向的一个距离，那么这个黄色的线呢，就是这个我标识的这个前距。 嗯，第二个，我们说这个斜交斜距的情况，那这种情况呢？后边两种呢都是斜交， 实际以前呢叫一个斜角斜算的，但是因为它给这个距离呢不同，我们呢把它分别都独立了出来了。嗯，斜角的这种斜角斜距和垂距的情况呢， 他的纵轴与横轴是不垂直的，那纵轴是就是走路线的切线方向，就是走路线的切线方向，然后这横轴还依然是原来的方式，直接还是路线方位加转角值，直接转过来， 但是这个，但是这个呢，然后呢这个偏距呢？依然是走 偏距，依然是走横轴，沿横轴这个方向来走，依然是从横轴方向走这个斜距， 斜郊斜距，这种呢，前距也是走中轴，走中轴方向，那就是走路线的方向呗？走路线的方向，这个这个前距偏距，这种情况不垂直，他不垂直，然后另外一种情况，最后一种斜角垂距的，这种呢？斜角垂距的 众轴依然是路线，然后横轴还是刚才所说的路线方位加转角值，这样转过来，嗯， 偏距还是走横州方向，然后这个前距就是这个标的黄色这里呢，跟这里的是不一样的了吧？那这个咱前距是走 前句，是走垂直于横着这个方向走过去了，他既不走， 他不会走，他不走这个这个路线方向啊？他不走路线方向，他垂直于这个横楼这个方向，那么这个是咱们，嗯，三种方式，那么遇到图纸的时候呢？咱们呢，根据这个情况对号入座，那这什么情况？而不是说这种 画的这个绿线的这个什么，而是关注这个轴线，关注这个轴线，还有 标注的这个尺寸，这个偏距前去的方向问题，他垂直于谁，他平行于谁，这种情况。
708工地通路测
07:00查看AI文稿AI文稿结交计算实力，大家好，我是胡猪道，今天给大家来讲一下结交的计算实力。 现在我们已知一个寒冬的中心装号是 k 零加一百 斜角，角度为五十度，那么路基的宽度是十三米宽，也就是偏距啊。现在我们要求左右幅 c 点，就是路间这个点的所对应的中心桩号，以及这个斜长 ac 的长度。 那么首先第一步我们是要求法向夹角，法向夹角是不是就应该等于斜角角度减 九十度，那么就是五十减去九十，记得要带绝对值，那么我们算出来的法像夹角就是四十度。第二步，我们就要求斜长 ac， 这个斜距 ac， 那么他就是通过公式斜距就等于偏距，除以扩散反向夹角， 我们就通过这个公式，那么这个 ac 就等于 ab 除以扩散 法相夹角，那么我们算出来的就应该是十六点九七厘米。第三步，我们求里程差，这个 bc 也就是相当于一个直角边，那么这个 bc 也就是相当于里程差。我们有三种方法来进行计算， 第一种方法用正确公式，那么里程差就等于偏距，乘以摊紧法向夹角，那么我们 bc 就等于啊 ab 乘以摊紧 北塔，那么得出来的就是十点九零八米。第二种方法就是用正弦公式来进行计算， 那么我们的已乘差就应该等于斜距，乘以散引法相夹角，也就是 bc 等于 ac 乘以三应 a 塔，那么我们 计算出来的结果也是十点九零八米。第三种方法就是我们用勾股定理， 勾股定理，那么这个 bc 就等于 ac 的平方减去 ab 的平方开根号，那么最后得出的结果呢？也是十点九零八米， 现在我们怎么来判别左符和右符的这个 c 点所对应的中心装哈来判别呢？ 就是当斜角角度大于九十度的时候，我们左伏这个 c 点， 他对应的中心装好，就要用我们这个涵洞的中心装好，加上 这个里程差，那么又符的就应该减去这个里程差。 当我们这个斜角角度小于九十度的时候，那么我们左伏这个 c 点所对应的中心桩号，就应该用 涵洞的中心桩号减去这个里程差 b c， 那么右伏的呢，就应该要加上这个里程差 b c 这个长度。 现在我们这里面的斜角角度是一个五十度的角，这个五十度是小于九十度的，那么这种就属于第二种情况， 是不是小。当斜压角度小于九十度的时候，那么我们左伏 c 点 所对应的中心装好，是不是就应该用这个中心装好，减去里程差了，对吧？那么我们左负 c 点所对应的中心装好， 就应该是 k 零加一百，减去这个里程差，也就是 bc 这个长度是 十点九零八米，那么我们算出左幅所对应的这个中心装号，那么就是 k 零加零八九点零九二， 那么我们又符 c 点，他所对应的中心账号是多少嘞？是不是就应该是用这个 k 零加一百， 再来加上我们这个 bc 的这个里程差，是不是就得出来了？我们这个又符 c 点所对应的中心桩号就是 k 零加幺幺零点九零八， 那么这个 c 点选择的角度的不同，我们的描述就不一样，我们以左伏的这个 c 点为例啊， 当左伏 c 点是正焦的时候，正焦也就是说明我们是九十度的时角的时候，是不是就像这个 是九十度角的时候，那么他所对应的中心装号是不就应该是 k 零加零八九点 零九二，那么他的所对应的偏距应该是多少嘞？是不是就是十三米啊？对吧？这个长度是十三米，当左幅我们细点是斜交的时候，也就是五十度的斜角角度的时候， 那么我们这个 c 点所对应的中心账号是多少？是不就是 k 零加一百啊？那么我们 c 点所对应的斜距应该是多少？ 是不就是这个 ac 这个斜长也就是十六点九七厘米？这两个描述的位置其实都指的是我们这个 c 点的位置，对不对啊？一个是针对于是正胶的时候，一个是针对于他是斜胶的时候，所对应的中心装好 和编句以及斜句是不一样的位置，大家学会了没有？
1060何足道
15:00查看AI文稿AI文稿嗯，大家好，那么之前呢，我们把这个桥梁的 坐标的计算的原理流程，还有这个批量计算的一个过程呢，给大家呢做了解说。那现在呢，我们再把这个电池的高层啊，电池的高层，嗯，再给大家呢做一个 原理流程的说明，还做一个演示，那这个呢，我呢打了一个 pp 在这里啊，这流程呢写到这了，第一步呢是根据蹲台的里程，还有这个协调方式， 嗯，电视中心到我现在距离了，来这个计算坐标，那这个计算坐标的方式呢？跟咱们之前的讲的这个这个桥梁坐标的这个运算呢？是， 那么前面这些工作，那肯定要走一遍，走一遍，然后呢才能来到这个电视运算这里啊。 嗯，不熟悉的朋友呢，看看咱们之前的呢，搞的这些视视频还有 ppt 就可以了。 然后有了这个工作以后呢，还要根据这个电池的中心坐标呢，再去反算里程和编剧。那么为什么要反算这个呢？那么看这个图，看这个图，那桥是邪教的吗？那你这个里程肯定不是蹲中心的里程了，那这个里程肯定是 啊，对应到这里的，对应到这里了，那么有了坐标，然后呢软件呢，反存出里程和偏距来，然后 你反观出里程偏距以后，再根据这里程偏距，还有设计文件，还有数据线，标准横的面啊，超高加宽这些相关的数据呢，再去计算这个路面的高层，然后有了路面呢高层以后再推这个电池的高层，那电池高层， 电池的高层呢？在这里，在这里吗？我们画了一个红色的线，假设他就在这里，哎，应该是在这个下面啊，因为他有一个制作，我呢标的不准啊，假设在这吧，在这标一下，咱上面他有 呃路面，然后呢有墙面的铺装，有这个量体的厚度或者叫高度，然后呢中间还有一个制作，还有玉埋钢板这些从路面呢给他扣掉这些高度厚度以后， 就得到了这个电视顶的一个高层，那么我们这个 ppt 呢，也是这样写的，也是这样写的啊。嗯， 然后这个第五点，这呢也把这个公式呢做了一个做，做了一个简要的说明，电视顶高层等于计算的路面高层，减去路面顶与电视顶面的一个高差，那这个高差呢？就是就是这些那种，就是这些那种。 嗯，实际咱们算完这个电池高层以后呢，还要去算那个盖梁的一个高层和算盖梁的高层，如果你盖梁的高层错了，那你做到这也没办法做了，那也没办法做了。 我们然后呢就给大家呢把这个电池的高层呢做一个计算，我们找两个点，我们看找两个点呢做一个计算，然后呢再演示一下这个批量的计算，我们看这个桥墩的图吧，看这个桥墩的图， 嗯，这个桥墩的图，首先他有一个立面，然后有一个侧面，但是还有一个平面图，一个平面图，那他这里头呢还有一个几个表格，我们要注意，那这首先有一个 电池的标高表，我们呢算出来标高了，就跟这个进行核对，那这个标高表里边那个电池呢？你看它分为 左服右服，那左服右服呢？他有分大力成策和小力成策，那你他这个电池呢，他是分开的一个电池， 然后下边这个表有桥墩各部参数表，那实际呢？他这个是一个， 嗯， h 一 h 二，那么在这个图上呢， h 一， h 二一三， h 四一直到 h 七呢，那么这个里边呢一些尺寸呢都标出来了，然后对应的分别的是桥墩的编号，左右负责编号 啊，这个 c 值，还有 c 值是什么，这里都标出来了，这是尺寸的表，然后下边还有一个桥墩制作的表，实际这里头表示的呢也是尺寸。一个桥墩的制作表跟这里边跟这个图上的有个有什么呀？ c c 一、 c 二、 c 三、 c 四、 c 五、 c 六， c 七、 c 八，然后下面是 d， 那么这儿呢图上的数据在这个 表中呢详细的列出来了，咱们这个图呢还是比较规矩的，还是比较规矩的，我们找了有二十来份图纸呢，那么这个图纸的就是最规矩的，那么其他图纸有很多有错误的，错误的话呢，当然我们能够对照图纸把它详细数据找出来，咱不方便讲解了， 我们这个呢是最好的一个图纸，我们找到的一个最好的图纸啊，嗯， 假设啊，这里这里呢也有一个小的问题，问题不大啊，这个呢 他这个标高啊，标的不是电池的标高，他是标的电池顶的一个玉埋钢板的一个标高啊，玉埋钢板的一个标高，这里电石顶玉埋钢板厚两公分。这个呢我们是跟用户那边问 过来的这样一个数据，因为何况那个电视顶的时候呢，跟那个数据呢大概差了两公分，而我们一问呢是这样一个情况，那他图纸会审之后呢，把这个数据呢给了我们， 嗯，我们呢把这个点子给大家算一下，给大家算一下啊，实际我们之前呢把这个表格的都已经做好了，都算好了，那我们就是把这个一号蹲左幅的这么多电池的实际已经做好了，我们把这个再给大家算一下，嗯， 那这个点在这是哪个编号？应该是 za， za 啊，应该是 za 小左幅小里程测， 那要算他，要算他的坐标，要算他高层，先算他的坐标，那这个 与轴线的位置关系是什么呢？然后这根红线，这根红线水平的红线呢？是到这个表示到画的不准确，要先知道 这个电视中心到这个路线设计线的一个距离，那这个距离他没有直接给出来，那这个呢？他给了一个第八，然后呢这一个档块，然后呢这边一个 c， 这图上没写 平面图没有，但是他在这里标了一个 c 值，那么就是这个是，那这个 c 值是多少呢？他在 桥墩这里头已经写出来了，那左幅的一号蹲左幅是二十四点六公分，嗯，然后还有一个距离太 到这个轴线的一个距离，看到轴线的距离，嗯， 这个距离在哪看呢？在这里看，在这里看啊，在这个侧面图上，他这是 aiai， 在这呢， 在这里也给出了这个是， 那这个值应该是四十三点三。一号蹲左幅了吗？四十三点三，那其其他位置还不一样， 然后我们就把这个数据给他，怎么样？填到这来了啊？填到这来了， 那这个应该是等于多少啊？这个距离啊，我们这个是偏距啊，偏距十一是到十一是这条线，这条线啊等于 c 值， c 值是 复制，先来一个复制啊， 加个号。这有一个零点三四吗？零点三四，我先把档块写了零点三四六，然后加这个 c 值，我看 二十四点六， 零点二四六，然后还差一个这个第八，那第八呢？在哪呢？第八，第八在这呢，第八在这里啊，那这个我们做这个工作肯定是要有那个耐心的，四十五点六， 一个一个的呢，对着来查找气质的工作吗？多少？ 第八四五点六。 ok， 那么这个呢就好了，这个是平句，然后呢？还有一个前句，前句是哪个？前句就是这个这根红线啊，竖直方向的到这个蹲轴线的一个距离， 那这个距离呢？是在这个图上表示为， aaaaaaaaaaaaayaaaaayaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa。 在这里啊，四幺零左幅四十三点三， 腰跟走四十三点三，那在这呢就填好了，然后呢你如果是算单个，算单个，那就是 算单个呢，那就你在这软件里头再连一下， 在这软件里头呢，调换方向里头呢？你把这个直的给他填进来就好啊，这个是 根据幺七三六十，然后是啊，编剧负的一点零四八，然后前句是负的， 然后这个是鞋胶垂具，那鞋胶垂具是 只要垂区是这个图啊，是这个图是这个图是，然后一点计算，然后呢这个路面高就有了，然后你 来扣去这个厚度就可以了，拿这个厚度呢？拿这个厚度，嗯，看一下这厚度，这个厚度怎么看呢？在这里啊 在这里，那这个图实际这个厚度标识的并不太清晰，并不太清晰，那桥面铺装加路面厚度二十，然后两体呢高度是九十，然后呢再去掉一个制作，他这制作是十公分的，然后呢再去掉因为他这个一个钢板啊，因为他标的是钢板，厚度 到这里了，去掉一根至多厚度是 八公分的制作，然后两公分的玉埋钢板，他给的是玉埋钢板，然后呢你就得到这个高度， 然后现在呢我们把这个呢给大家呢批量的运算一下啊，我在这呢把这个全部都整理好了啊，这边的已经整理好了。那都一个一个算过来的，一个一个算过来的，然后你在这 一点一一点一八吧。这个一点一八指的是什么呀？路面顶，路面顶到玉埋钢板顶的高叉， 然后这里边里程这个是夹角，然后偏距，前距还有高叉，然后把这个给他复制一下，导入软件中，他就把这个呢全部算完了。 我们新建一个 t i t 桥梁电石高层批量计算。 okcomeps。 复制一下啊， 那个那个保存一下。看出来是保存一下，然后呢你把这个文件给他发到手机上，我们这手机先要登录一下 qq， 登录一下 qq。 嗯，在这里呢搜一下这个文件，这个文件，那手机呢可能有点慢啊。 啊，已经收到了已经收到了啊，没说完呢。 好，那已经打开了，现在都。然后我们跟刚才算那个桥梁坐标是一样的，都在那个那那那那那页图表里头，那图标里头这有一个批量计算桥，按图标 把电视高张，先点击导入刚才的这个文件。这个文件叫什么呀？这个文件叫桥梁， 嗯，桥梁电视高层批量计算那点，这个一点他就算好了。那么这个电池呢？高层呢？就都算好了啊？然后我们导出。
86测量有李

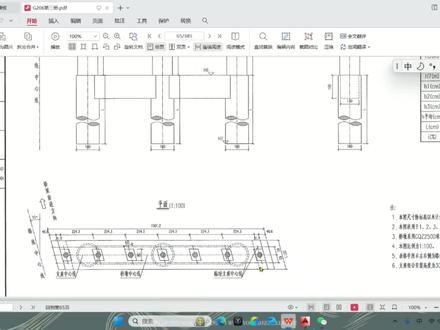

05:09查看AI文稿AI文稿大家好，我是桥梁工程学院，今天我们来说一下这个斜角盖梁它的坐标的计算。首先我们要确定它的一个边，可以利用我们已知的墩柱来确定 确定他的大面，大面的方向，对吧？我直接连接把它删掉， 连接两个桩的中心点， 然后这个这个斜边，这个斜边的长度到中到我这个桩的中心，我也知道这个上面标 的是二三二九，直接给他伸长二三二九，所以这条边的界线就是就是这个位置了。然后我们呢要画他的角度， 它的角度我们先算一下， 先算一下他这 pro 上标的是十五度，他的十五度，是是 也就是这个角度，这个是十五度，十五度的话，然后再加上这个是九十度，这是一百零五度。然后我们这条边不已经确定好了吗？我们要标注这个，这条直 线在 c a d 里面，它与与 c a d 的正 x 轴的夹角，我们可以把它的正 x 轴给它画出来，然后标注一下 这个一百四十二点零零幺度，然后再加上加上这个一百零五度，加一百零五度就行了。 打开计算器算一下，一百三十二点零零幺幺，加一百零五度，等于两百四十七点零幺幺， 把这个绳子删掉，然后再画直线， 这个时候我们先按住 shift， 加上你这个键盘上面的， but， 看我的命令栏，看这个，这个时候这个 out， 后面就输入它的长度，看一下图纸它的长度是多少，长度是二零七幺，你再除以个二， 算出来以后就是一点零三五五，然后在他的后面再按住 shift， 再加上一个小于号，就是我们键盘上面的逗号的位置，小于号这后面就输入角度，角度我们刚刚算出来是二四七零幺幺，就属于二四七点零幺幺， 直接回车就行了，这角度就画出来了，然后选中他，往后面再延长个一点零三五，这个边就出来了， 我们再选中它，点个复制 往这边 延伸，我看他的总长是多少，总长十五点零幺二十五点零一幺二， 这样就算完了，直接给他把它连接起来就行了， 这就可以可以删掉了。然后我们标注一下，标注一下角度， 这个是一百零五度，看看下面这个是靠小里程方向的角度，就是一百零五度，没问题。
61桥梁薛ss

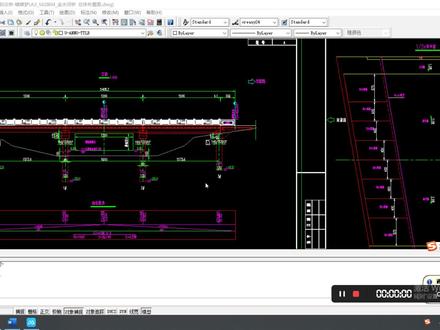

04:21
12:22查看AI文稿AI文稿呃，大家好，咱们看到的呢，这是一个涵洞的设计图纸，那么今天我们用这个呢涵洞的设计图纸呢，给大家呢交流一下咱们这个涵洞坐标的一个计算的一个 啊，原理思路流程，就这样一个东西，这个呢是他的一个绿变图，然后下面呢一个平面图，那这边他给了我们那个什么 来里程吧，里程，这里给了我们的里程，然后呢这边还有一个角度啊，这多少？这角度 一百零五度，一百零五啊，这有点小，如果有的图纸在这写的不清楚，那怎么办呢？咱们能瞎猜吗？问一下设计就可以了。嗯，这是给的里程角度，那角度是与这个前进方向这个角度啊， 一百零五度，与与这个里程对应的一个切线方向角的一个夹角啊，然后呢他给了我们左侧的宽度和右侧的宽度，对吧？然后这里多少一乘一点五的这个博物馆，那么这个跨境， 这跨境啊，一点五米，那一边零零点七五，一边零点七五。然后我们看一下咱们这个 ppt 啊， 还有咱们这 ppt， 我这 ppt 呢是用原来这个呃斜角曲线桥梁做标批量计算，这样一个 ppt 还用这个就可以了。改了一下，改了一下，其实呢这都是一样的，都是找到他这个 基础的里程啊，夹角这些基础数据，还有到这主线的位置关系进行计算的，没有什么差别，从原理上来讲，直线的曲线的都一样，都一样。 嗯，后边这个看后边这个，我们先说一下这个桥梁喊弄这个坐标计算的一个原理，他这个原理呢是这个坐标正算，这坐标正算呢，咱们之前给大家呢交流过啊，给大家交流过，就这个， 嗯，这里，那已知 a 点，求 b 点坐标已知 a 点，他这个这个，这个 a b 的前方角嘛？还有 a b 的距离，求 b 点坐标，那公式呢？哎， 我看一下公式啊，不对 啊，公式在这里啊，公式在这里，就这个，就这个了，也没什么奇特的啊，上次讲过的，我们大家呢， 你可以看一下之前的视频就可以了啊。嗯，接着说咱们这个，嗯，第一步，怎么样熟悉设计文件，所有的数据都在这个设计文件里头啊。 然后第二点，编辑完整的这个路线的参数，那平行线数据线标准断面超过加宽啊，这个怎么编？这里头吗？就这个就这些数据吗？就这些数据。 那你说我直接就算一个，这个寒冬只算寒冬就够用了，其他用不到，说我要算桥梁的这个什么呀， 原来算桥梁的电池的这些数据啊，这不叫电池计算，咱们那边那你就需要这个数据线标准的面超加宽的全部都进来了啊。好， 第三点，图纸中呢，找到以下的这个要素，一个设计的中心里程，你看这个是吧，这里头给了，对吧？然后 啊，看一下，第二点，找到，呃，结构轴线与对应里程的这加小值，这加小值，这图是不是也给了我们看一下， 对吧？这里已经写给我们了，一百零五啊，一百零五可能拍的不太清楚，如果你的图纸也这样模糊不清，那可以问一下设计吗？毕竟他做的图咱们不敢说一百零五还是一百零六，这你不敢瞎写，对吧？然后 这个呢，确定的是这高轴部的纵横向的轴线呢？就这个轴线，也就是这下面， 比如这条线，就这条线， 然后再往后找出要计算的位置的轴与轴线的一个位置关系。与轴线的位置关系吗？也就是说你看这个图 与轴线的位置关系，我，我把这个呢搞到这个 cd 里头来啊，这里边的，我们看这个图吧，这个这个位置关系吗？你看我们这里有什么 左后、左前、右后、右前，就这四个点了。你看咱们这个工程路测软件里头呢，我们把这个选出来 啊，这个图是里面也是就就这个，就这四个点嘛，那它的位置关系，它的位置关系。 什么位置关系呢？跟轴线的位置关系啊？那就是说你，呃，咱们的思路是这样的啊，我们咱们思路是这样的，那这是一条轴线，那这右前点，拿右前点说，那这个黄色线就是斜向的到了他的这个轴线的一个距离吗？这个 这个绿色这部分啊，从走线出来这么远，从中间，从中心沿走线出来，这么到这里，然后他再沿着这个方向，哪个方向，这个方向吗？往前走了黄色线这个距离， 这就是一个走线的位置关系吗？然后这个是他这个右后，他往后走的呗，往后方走的，然后你像这个左侧就是走白线，他沿着这里走走走，走到这再往前这距离是多少？这个是多少， 那么图纸上呢？都会给我们的，我们看这个图纸是不是已经给了点这里头躲到这，躲到左侧十二米八二，然后右侧十四米零三，那怎么来的？四幺四加这个值吗？十四米零三，这边是四幺四加八六八， 就在这得到这个值，这个值呢，咱们运算的时候都要必须用到的，这是啊，然后我们下边在这呢 给大家写了这个，写了这个这个这个流程，就跟这个 ppt 的 哎，一样的啊，一样的。那么第四最后一点，第四点先找中线的这个图标，这计算中线的图标吗？也就是这个这个，然后第二点，这个方位角，计算方位角啊，轴线的方位角， 轴线的方位角，对吧？这轴线的方位角就是什么呀？路线的方位角加这个右侧的这个转角吧，对吧？那么就出来了，我们在这里是不是已经写上轴线方位角等于中线前方的方位角，加这个右侧的这个转角， 然后第三点，第三点，那么我们要算，比如说那要算右前的，要算右前的右前这一点，那么我们右前点需要怎么样？我可以先算右侧中心这个点吧，先从这个点，对不对？先从这个点， 从这个点为基准，我们再算，再算。用钱不能直接算到，从拆到拆到，咱们俩步数拆的比较细啊，那到咱们软件上就直接就到了，对吧？那么这个 右中这个怎么办？这怎么办？你看这里呢，咱们列出了这个公式在这里，那跟那个一致的，跟这个跟什么一致？跟咱们的坐标正反算里边的正算公式一致的。 右中 x 等于 x 零， x 零是指的这个中线的读表啊，然后呢加上一个右侧的距离，这个右侧距离指的哪？这个嘛，这个绿线嘛，对吧？这里 也就是咱们设计图纸的，咱们设计图纸的是什么情况？这条线对吧？倒在平面上，我们来看一下，用这这样的 从这里过来，这个距离，好，我们再来到这里。哎，切，错了，好，那有了这点呢？ 有了这点呢？右中这个坐标现在已经有了啊，那才算右前呢。那跟跟刚才的公式就一样呗。那你知道这个距离吧？这个距离啊，不知道，不能直接知道， 这都可以算的，这都可以算，我们看一下啊。先算，先说这个方位角吧。先说这个角度，先说这个角度啊，这个角度，这角度，你不就是， 你不就是路线这个角度，这个方位。然后呢，你也可以说我算一下， 算一下，算一下的话，你另算也行，从轴线算也行，因为轴线方位角减去这个转角就行了吧？你刚才从这个这个路线前线方位角转到这里，转到这，然后你再给我返回去，就完了吗？ 然后呢？还有一个，这个这个距离，这距离，对吧？那距离的话呢？落到什么情况去了？落到解三角形的情况去，那这个我们来画一下。 哎，没有捕捉垂族，捕捉一个垂族啊，捕捉一个垂族，从这里画下来，对吧？那我这个紫色的细线，这个紫色的这个细线，它的距离零点七五嘛？然后呢？这个角度，这边 这补角，知道吧？ 那这个角度啊？嗯，他于这条线的角度，于这条线的角度，就是咱们的转角池嘛，对吧？就是咱们这个转角池这样转过来的，然后呢？ 然后呢？那你知道就知道这个角度了，那这样的话，我们去算那个知道这个紫色的线 数值的这个紫色的线，那求这个，那不就解三角形吗？不就是一个解三角形吗？我们把公式给大家，这里这右前距等于半宽 乘以赛引派减去这个转角值了，对吧？然后就到这个最后的一步，到最后的一步，嗯， 这个右前 x 等于右中 x， 右中 x 已经有了，上面求了，加上右前距乘以口在就这个， 这个这个方面角啊，就刚才咱们求过的这个，对吧？求过的这个方面角，这个一样的，也就是放大一下 这个的方位角，这个他是正北方向的一个方位角这个角度， 然后，然后这就求出来了吧，这就求出来了，这就求出来了啊。好了，关于这个呢，咱们基本 就是这样的一个原理，然后这个是我不念了，这个是又厚点的啊，又厚，嗯， 这个打错了，嗯，这右后的，这都是右后的，然后这边是左的左侧的啊，左前左后的一个数据。然后呢我们 再给大家讲，在咱们现实操作中比这个要简单，比这个要简单，用咱们工地通路测软件的这个全含方向功能，然后呢来搞，然后这个东西在里边呢，他还会 形成一个记录的，我们在工作的时候呢，去分娩调用去方向就可以了啊。
428工地通路测
01:05查看AI文稿AI文稿大家好，我是胡足道，根据会员的要求，在 excel 表格里面编辑好了斜加桥电池高层复合计算模板。 首先输变坡点桩号，变坡点高层以及竖曲线半径， 再输超高变化值的桩号以及左右幅的横坡值。 在我编辑好的单排电池、双排电池以及桥台电池高层计算表里面，按要求填入数据之后，马上就可以计算出我们的电池高层。在伏别栏里输 负一表示计算出来的是左伏的电时，输正一马上就计算出右伏的电时，计算很方便快捷。
186何足道
04:46查看AI文稿AI文稿给大家介绍一款桥梁坐标快速计算程序，表格可以计算孔装坐标，盖梁模板坐标，支座电时坐标。 看一下表格，表格可以输入曲线要素， 桥梁和装机的坐标曲线要素，这里输入好了， 用的是宪元法， 点击桥梁和装机，选择公路桥梁 输入一， 需要提前输入绿色表格的数据，我已经输入好了，看一下图纸， 点击计算坐标， 计算完成。把数据画到 c、 a、 d 上，点击 c a、 d 展点， 来到 c a、 d， 在命运行 c t、 r， l 加 v， 删除多余的线， 这样孔庄坐标图画好了。下一步计算盖梁模板坐标， 选择公路桥梁，选择盖梁参数我已经输入好了，可以参照示意图输入参数， 点击计算坐标， 回到 c， a、 d。 在命令型 c， t、 r、 l 加 v， 图就画好了，是不是很快。下一步计算电时输入三， 看似意图参数我已经输入好，点击计算坐标 点， c a、 d 展点， 回到 c a、 d， 选择一个图层， c t、 r、 l 加 v， 我们看一下，结果 画的是支座中心线了， 划电实现调用另外一个参数， 点击计算坐标， 点击 c a、 d， 展点， 回到 c a、 d， c t， r、 l 加 v， 画图完成。 有个点它是表格默认画出来的， 可以把它删除掉。 画一根盖梁中心线，可以找到支座点位置， 这样电时两个焦点就是制作中心点， 需要表格的可以私信发您。
127卡西欧
07:56查看AI文稿AI文稿该梁的坐标计算实力讲解好，欢迎进来的朋友啊，前面我们讲解了几种关于相反的坐标计算的一个集中方法，这几种方法也适用于桥梁的一个坐标计算， 那么有一位朋友发来一个关于桥梁一个盖梁的一个坐标计算，那么我们拿出来跟大家一起分享一下关于桥墩盖梁的一个坐标计算。 我们来看这个图，这个图比如是一个桥墩的一个盖梁，那么他图纸上只提供给我们两个钻孔灌柱桩的一个中心点坐标和这个结构的一个长度和宽度的一个尺寸，还有这个盖梁他的一个斜角角度是三十度， 那么我们如何通过这个已知的一些条件来计算出这个概梁的四个顶角的一个坐标值， 那么我们的思路啊，就是根据这个钻孔关注装两个装中心点的一个坐标，首先要计算出这两个装之间连线的一个坐标方位角和他们俩之间的一个距离， 在通过他们俩之间那个距离和结构的一个总距离，来计算出他们俩延伸出去到结构两边的一个终点这个一点和 f 点两个点的一个坐标值。通过这两个坐标值再来计算两条边的两个顶角的各个坐标值， 那么我们首先来算这两个钻孔灌注装他们的一个坐标方位角，那么根据坐标方位角的方式，摊位按法等于 y b 减 y a， 出上一个 x b 减 x a， 那么把数据带入 y b 减 ya， y b 是四零六八零二点七七六，减去一 个四零六八零零点六零九，除上一个分母是四八幺二八二二点三九五，减去一个四八幺二八幺六点六八三，那么他计算出来，最后最终等于二十点七七六，这个二十点七七六就是他们的一个方位角 角度。那么第二步我们求他们俩之间的一个距离，根据公式 sab 就是 ab 之间的一个距离，他等于根号下括号 b 点的 x 坐标减距 a 点的 x 坐标括号外平方，加上一个 b 点的 y 坐标减距 a 点的 y 坐标括号外平方，那么他就等于根号下 把数据带进去，最终计算出他们俩的距离是六点幺零九米啊，这个就是两个贯钻孔灌柱桩中心点的一个之间的距离，那么通过这两个距离，我们来计算出一 点和 f 点他们俩的坐标。那么如何计算那么一点的坐标，他一点的 x 坐标，他是等于四八幺二八幺六，就是这个值，这个关注上空关注中的值减去一个二点二零幺，这个二点二零幺是怎么来的？ 他是等于总的尺寸十米五十一，减去计算出来他们俩之间的一个近距离是六点一零九啊， 再除以二，除以二就是两个距离，他们两个距离是相等的，所以除以二就是一边的距离，就等于二点二零幺，称上一个扩苍眼二十点七七六，这个二十点七七六就是我们计算出来的他们俩之间的一个方位角， 那么他是等于四八幺二八幺四点六二五。那么一点的 y 左标看同样等于 钻控关注装的我爱。坐标减去二点二幺，乘上一个三二十点七十六，等于四零六七九九点八二八， 什么一点的坐标， x 坐标和 y 坐标我们求出来，那么接下来我们就 f 点的坐标， f 点的坐标，我们同样可以利用这个钻框关注装以这个点为 计算点，那么 f 点的 x 左边同样等于四八幺二八幺六啊，同样以这个钻空关注状啊，所以数值不动，那么他加上是八点三幺，这个八点三幺怎么来的？他是除以二以后，他不是二点二零幺吗？二二点二零幺，加上计算出 六点一零九，所以他就等于八点三幺啊，同样称上一个扩藏影，我们的方位角是二十点七七六，那么就等于四八幺二八，四点四五三，那么我爱点的坐标同样等于 这个账号关注中中心点的 vi 坐标，也就是他加上八点三幺，称上一个三二零二七七七六，等于四零六八零三点五五七，那么 f 点的 s 坐标和 yi 坐标我们就出来了， 那么接下来如何来求四个停脚的坐标？我们以先以这条边为例，那么 f 点求出来了，我们如何来求 c 点和地点的坐标？ 那么 c 点的 x 坐标，它就等于四八幺二八，四点四五三，这个数字就是我们求出来 f 点的 x 坐标，也就是说 c 点的 x 坐标就等于这个终点的 x 坐标，加上科三二十点七七六，减去一百二十度。为什么这里是二十点七七六，减去一百二十度， 因为二十点七六是这个方位角的一个坐标，二十点七七六，对不对？那么减去一百二十度，也就是说这个点沿线出来这个角度，因为 因为我们逆时针方向，这样逆时针方向的话，我们是要减去的，所以这个角度是一百二十度，对不对？因为这个角度是三十度， 这个角度是三十度，那么这个是九十度。九十度加三十度，等于一百二十度，所以这个整个角是一百二十度，那么它是逆时针方向，所以我们是二十点七七六，要减去一百二十度，也就是说这个方位角 是二十点七七六，减去一个一百二十度，再乘上一个一点零幺幺一点零幺幺，因为他总的尺寸是二点零二幺，那么他的一半的距离， 一半的距离就是二点零二幺，也就二点零二幺除以二，也就这段距离和这段距离是相等的，跟这段距离跟这段距离是相等的，就是一半的距离，对吧？所以是一点零幺幺，那么最终算出来是四八幺二八二四点二九幺， 那么 c 点他的 y 坐标就等于 f 点的一个 y 坐标四零六八零三点五五七，加上散引括号二十点七七六，减去一百二十度，乘上一点零幺幺，那么等于四零六八零二点五五九，那么 c 点的 x 坐标和 y 坐标我们就求出了， 那么我们再来求地点的一个 s 嘴巴和 y 坐标，那么地点的 x 坐标，他同样是等于这个中心点 f 的 x 坐标就是四八幺二八四点四五三，加上靠苍蝇二十点七七六，加上一个六十度，因为这里是一百二十度，那么这里就是六十度， 这个就是六十度，对，总的是一百八十度，那么六十度顺时针方向的话，我们是要加，所以是二十点七七六，加上六十度不好，乘上一点零幺幺，那么就等于四八幺二八四点六幺五， 那么地点的 y 坐标同样等于这个中心点 f 的 y 坐标，四零六八零三减五五七，加上三引值括号二十减七七六，加上六十度，乘上一个一点零幺幺，那么就等于四零六八零四点五五五，那么这两个顶角 c 点和 y 点的坐标我们求出来，那么同样这个 a 点和 b 点的顶点的一个坐标，我们是通过这个中心点一点的坐标来计算，方式方法 和 c 点地点计算的方式方法一模一样的，大家可以试着计算一下，计算结果可以发在我们评论区讨论一下，你听明白了吗？
1118市政路桥王工
15:00查看AI文稿AI文稿嗯，大家好，今天呢我们呢和大家呢一起讨论一下这个桥梁坐标的计算的问题，那这个桥呢？嗯，是一个这个鞋胶的桥，鞋胶的角度是八十度，与 咱们路线的前方位角的角度是八十度，那这个桥梁的坐标怎么计算呢？看一下这个这个文档啊，这里有一个这个原理， 原理就是一个是咱们必须要属于这个图纸，然后呢根据图纸内容呢，根据这个锻炼啊平举线， 如果你要涉及到这个对电池啊高层的核对呢，还需要编辑这个标准断面，还有超加宽，这些都是参与运算的。然后呢根据图纸呢找到咱们蹲台的里程， 蹲台的走线，哎，蹲台与这个路线的切线方面的一个夹角是正交还是斜交，找到这个各个结构点，比如咱们装机啊或者成台啊这些点位呢与走线的一个位置关系。 然后咱们是先根据这个，再根据这个对应的里程呢，把这个中装啊切线方向角给计算出来，再加上咱们前面找到的这些里程， 走线，夹角这些这些数据呢，嗯，去运算咱们这个轮胎的坐标，运算咱们轮胎的坐标，那，嗯下面呢，嗯，说一下这个作业的流程，第一步呢就是属于图纸， 二步就编辑参数，简单的说就是编辑参数，然后呢第三步在咱们软件中呢进行这个啊计算方向就可以了，这是比较概括的说法。然后后面呢咱们呢拿这个桥梁呢来做一个实力， 那这个桥梁的参数呢？我已经编辑好了这个 数据线，标准针面，这都是已经编辑好了的，这个没有插完， 没有超高就不用编辑了，接下来呢我们要编辑桥梁，要编辑桥梁的话呢，这个桥梁呢我已经 加好了，完事呢，这个盾牌模板没有编辑咱们这个桥梁里边，点击进来之后呢，嗯， 两个部分，一是桥梁的列表，在这边你可以新建桥梁，这已经新建了一个，新建的时候输入名称还有起重点的里程就可以了。然后这边是这个蹲台的模板，这个蹲台的模板我们嗯 就以这边这个三号桥台为例啊，进行一个计算，我们 新建好了，给他先新建起来啊，然后呢我们点右上角这三个点 给大家做个介绍啊，一个是导入模板，导入模板咱们按照这个对话框的方式进行导入，这个呢咱们自己下去练习就可以了， 哎。第二个就是导入这个，这个桥梁有了木板之后，有了木板之后再来桥梁里边呢，我们按 这个软件呢这个提示的方式去操作，严格按这个操作去导入就可以了啊。然后下面是一个帮助的示意图，就是这个咱们数据 跟图纸怎么对应，然后结构角点，咱们还有这个这个夹角怎么找呢？在这上面呢做了一个详细的视图， 到时候咱们操作的时候啊，这个图是必须要看的，这个也是咱们软件跟图图纸对应的，一个一个一个解释吧。然后呢 我们要进行操作的话呢，我们就看这个三号台，呃，这个先找他的里程吧，先找他的里程，拿这个里程看一下下面给了没有呢？他给了一个二加四六二，那我们看一下他是 一般来说呢，桥台的里程呢，他应当说是给哪里给背墙的啊？一般来说都是以背墙为这个这个走线的，或者为计算机准的。那这个里程呢？嗯，从咱们这个 总体布置图上，桥梁的总体布置图上看着，他并不在背墙上啊，那这个里程呢，可能不是我们想要的里程，那 我们呢要进就怎么样进行一个运算就可以了啊。那这里给了一个里程啊，台北的里程二四六五点零四幺，然后呢 这个还有一个台身的长度也给了，你看这个台身哦，正好跟配背墙啊，是对应过来的啊，我们用这个里头去剪一下，三米就可以了。 那这个背墙的里程我写到这里， 这个减三米，这应该是二吧，台尾里头。呃，我们要这个台尾的里头已经，哎，不是这个 背墙的里程啊，已经有了。然后呢我们要编这个装机的装机的模板，我们切一下图纸来到这个装机的啊，这个是坐标，这是图纸给的坐标，来到这个 装机的设计图纸上来看，嗯，这张图这里呢是背墙线，然后呢这个是制作的中心线，还有一个装机的中心线。 那这装机的中心线咱们应该看一下啊，不要认为他是一致的，咱们画线画上来之后呢，他是不一致的啊。嗯， 我们这个背墙倒装机的这个距离是多少啊？标注一下吧。哎呀， 标注一下，他那里给了二十九，二十九是到这个什么的啊，是到制作中心线的距离，他跟到中央机的距离是不一样的，这个是三十公分， 嗯，改大一点，三十公分。我们的 这张图上呢，再对一下，这也有一个二十九，这二十九是到背墙这条线是背墙到制作中心线的。然后呢我们再看一下这个， 把他对象捕捉改一下，要不然他哪里都捕捉，我们标注一下啊，这捕捉原因到这个 背墙线的我们要进行一个核对，这是多少呢？这也是三折啊，这个没有问题啊，有的图纸的话， 嗯，有可能会有错误的啊，咱们在对这个图纸的时候呢，要把这个尺寸呢进行一个核对啊，那这个我在这画个圆， 为了清晰的哈，那这个 这个位置呢，实际就是应该是咱们背墙里程对应的一个位置，把这个 背墙的里程在这里，然后我们那么这条轴线也就是这条背墙线了，以背墙线呢为基准来进行这个预算，我把这颜色给他改成一个。哪颜色 改成杨红吧，这个装机这个线形也不好看。改成改一下这个 半幅的桥台呢，应该是一个是左半幅，左半幅啊，我们再看一下这个到那个平面图上了，哎，看 一下这个夹角啊，在这张图上看，他这里标了一个八十 南湖路方向，然后这边是学院路，咱们的路线是沿着这个方向走的啊，妈，他这个，哎， 那切线方向呢？也就是这个方向了，这个，然后他以这个切线方向的右侧这个夹角，右侧这个夹角啊，这个图啊， 我截下来了啊，就这个夹角，这两张图都是这个夹角啊，这个夹角也就是八十度呗，这夹角跟这个是 对影角，嗯，夹角已经顶下来，然后是我们这是轴线，然后我们来看这个，看这个，咱们 模板我是建了一个三阳台，刚才我们打开选的是装束点，然后 我们要怎么样？要添加这个点了？添加点是就是添加这个装机的中心，嗯，这装机中心我们要添的话，你就必须知道说是 咱们装机中心与跟这个这个这个背墙线的一个位置关系。那这背墙线到 这是多远啊？标一个呗。这个啊，这个标过了三十公分，然后呢？呃，到这个点，到这个点我们标一下啊，都已经 标了一个了。嗯，再标，再标一个吧， 把这半幅都给他，标准 太小了，我们 m a 把大家都改过来，那咱们能看见啊。嗯，对，我们再对照一下啊，对照一 一下这个坐标那个编号，要不然咱们编号不跟他对着了啊。从左往右拍的，一二三四五，一二三四五，那咱们也这么拍就行。 来到这软件中，我们要添加点，这个上面咱们是装重点啊，也有你给，你也可以根据情况，你做成台脚点的时候，做动身的时候分别对应选择就可以。 嗯，这还是从一号点吧，我们一好，那这个，那这个呢？ 关于这个，然后他说有一个纵向坐标，一个横向坐标的问题啊，那这个下边那个青涩的文字呢？嗯， 有一个说明，有一个说明我们按着这个来，我们把这个给他填上，这个是纵向， 应该是负零点三吧，然后这个是十九点，我看对不对啊？ 一米二的啊，你确定啊？这个 天反了，你看左侧对照这图示，对照这图示看就可以了。然后他说 这个 x 轴为蹲台， x 外为蹲台，轴向互相垂直，正焦，正焦时 x 轴 x 轴平行。
160工地通路测

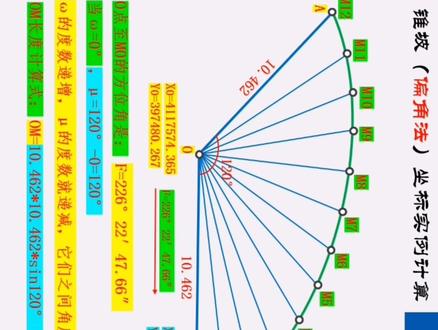

13:46查看AI文稿AI文稿这个桥梁的斜角角度是六十度，那么我们现在以零号桥台左幅的锥坡计算为例哈，现在我们要搞清楚啊，零号桥台左幅的锥坡的夹角 是与我们的斜角角度是什么关系啊？我们前面是不是给大家已经讲了，零号桥台的时候， 我们椎坡的夹角与斜角角度是互补的关系，对不对？右幅是一个相等的关系，现在因为我们现在要计算的是左幅的这个椎坡， 那么是不就是互补啊？互补是不是就是一百八十度减去六十度，哎，就说明我们这 这个锥坡的夹角是不是就是一百二十度了，对吧？好，一百二十度，那么我们通过前面的计算之道，锥坡的夹边， 这两个夹边啊， o a 和 ob 他两个是一样长的，是十点四六二米，四六二米哈，那么我们是不是在 cad 上面 因为提取了追坡的这个顶点的坐标，就是在这个是在 cd 上面提取的坐标啊，追坡顶啊，坐标是这么多，那么我们在这个 o b 就相当于是我们那个二 墙的那个边，是吧？延长线，那么我们是不是可以在 cad 上面这个锥坡，哎，就这条直线上面任意提取一点坐标，假设在这个地方啊， 提取一个 c 点，提取他的坐标，假设时这么多，那么我们是不是可以通过坐标反散呢？就是把这个 o 点到 c 点的方位叫 f， 是不是就可以瞧出来了？我们通过坐标反散瞧出来这个方位角是二百二十六度二十二分四十六六秒啊，那么我们下 下一步如何计算呢？追坡的坐标计算，我们怎么计算呢？是不是我们可以把这个 微坡种的夹角一百二十度，可不可以等分成十二等份呢？就是每一就是每一等份按照十度 来进行一个放样啊，大家说一下，我们这个椎波是一百二十度的角，对吧？我们现在按十度来进行一个平分， 是不就相当于平分的一个十二等份，每一个角是十度的话，我们刚才那个公式， om 那个计算公式 是不是要分别可以把这个锥坡的这个边长是不可以求出来啊？现在我们以第五等份的计算为例 给大家讲一下啊，看清楚，当我们这个欧米卡取直为五十度的角的时候，哎，看清楚啊，从这个取直， 我们是以角度来进行放样的啊，我们总的追破的假角是一百二十度，对不对？现在我取一个值是阿米卡是五十度的角，那么大家说一下另外一个角的角度是多少，是不就应该是一百二， 减去五十度是不是就是七十度的角啦？ m 的这条边长是不是就可以通过这个公式来计算呢？夹边的 o a 和 o b 两个夹编之几乘以塞以这个锥破的总的夹角除以 根号啊，这是根号，用这个 o a 乘以三，这个角度是不是叫奥米卡，对吧？ 那么是不是就可以通过这个公式啊？来我们一步一步的分解 o a 和 o b， 因为他两个是相等的啊，都是这么多，是不是就是 o a 乘以 o b 再乘以散，因为这一步的夹角是一百二十度，那么得出来的是九十四点七八九米哈，那么我们再进行下一步计算，哎， o a 是不就是十点四六二乘以三呦，是不是就是七十度啊？ 他的平方那么都在这么读啊？后面的这个嘞，是不是就是十点四六二乘以三五十度， 是不是就得出那么多啊？我们再将这些汇总一下，那么这个 om 是不就应该是这个九十四点七八九除以根号这个一家开根号，那么我们这个 o m 的这个长度是不是就是七点四七三米？通过这个公式 来进行计算，那么读出来的我们这个 om 他肯定是小于我们两个夹边的长度的，对不对？不可能，我们这中间的这个长度 是不可能超过我们两个夹边的那个长度的啊，对吧？ 那我们这个 om 是不就应该是这样看套用公式啊？套用公式 对不对？对，总的公式，那么我们算出来的就是七点四七三米，哎，大家说一下， 大家说一下，我们是不是知道了 o 点到 mo 的方位角 啊？是这么多，那么大家回答一下，我们 o 点到 m 点的方位角是多少？是不是应该是逆时针旋转了，减去五十度的那个角啊？ 对吧？是不是就是二二六，减去这个五十度的这个角，是不是就要得出来是这么多啊？ 好，那么我们这个欧点到 m 五的防卫角是这么多， 对吧？那么我们是不是可以通过坐标正上空式， 是不是就用这个锥坡的顶点，就这个 x 坐标，加上 o 到 m 五的这个距离，七点四七三乘以这个扩散，以这个 防了角，是不是就得出我们这个 m 五的坐标了啊？那么我们通过计算是不是就把这个 m 点的 坐标是不是就求出来了哈？那么其他的像 m 零 m 一 m 二到 m 十二， 那么其他的坐标计算是不可以依次类推，那么下面的呢，就教大家 现在教教大家哈，如何的计算出我们这个椎坡十二等份的一个坐标计算。 那么现在教大家如何计算这个 m 一 m 二到 m 十二，可不可以啊？刚才就有的同学说了， 那么这个 m 五其他的是不是都是七点零四三米？那肯定不是啊，那是通过我们 om 那个计算公式，我们这个 o 点至 m 点的方位 角是多少啊？是不就是我们的一个起散方位角二二六点二二四十七点六六秒，大家看这个表， 大家看这个表啊，当我们这个欧米卡 取零度的时候，那么这个角度取多少？是不是就用锥破的总的夹角减去这个欧米卡用我们这个锥破的总的夹角十一百二十度，是不是就一百二十度，减去零度就是 一百二十度，对不对？好，一百二十度之后，那么我们这个角度啊，欧米卡是不是递增的关系啊？那么这十度二十 度递增是吧？这就往下递增，那么我们这个 u 是不是就要递减呢？啊？是不是这样他们始终相加阿米卡取零食到一百九，一百一百二， 那么我们这边是不是就一个递减的关系啊？一个递增一个递减的关系，就是他们两个相加，始终是我们追坡总的夹角一百二十度， 那么我们这个 om 是不是就要通过我刚才的那个前面的计算公式，是不是就这个计算公式啊？大家记住了哈，看清楚这个计算公式，是不是 就应该这个用这个看清楚啊？我们这里面的 u 和奥米卡他是不是一个变量啊？你看当是不是就可以把这个公式带入进去啊？大家说一下， 大家说一下，当我们是欧米伽取零度的时候，哎，看清楚没有？那么 这个是不是要散零度，对吧？这个 u 是不是就是一百二十度啊？哎，那么散出来的这个 om 就是十点四六二米哈，当我们优取十度的时候，哎，也就 这是不就是十度啊？哎，那么这个 u 是不是就是一百一十度啊？带入进去，那么这个幺幺零是不是就散出来的是多少？是不是就是这么多啊？ 分别带入进去，当我们这个 u 取二十度的角的时候，那么这个就是一百度。将这个公式带入，是不就算出来是 这么多啊？是这么多，大家理解了没有？就通过公式带入，就是我们取一个值嘛，大家也可以在这里取，什么假设啊？假设我在这里面取一个一度的角 时候，那么这个就是一百一十九度，是不是也可以带入到这个公式里面去啊？那么这个 u 是不是就是一度啊？啊？这个 u 这个 u 就是一百幺幺九度，是不是就任意的输入进去这个角度啊？任意输你也可以输零点五度，那么这个就是幺幺九点五度。 带入公式进行一个计算，那么这个 om 是不是就求出来了，对不对？好，那么所对应的这一个方位角是不是就用起散方 方位角，那么对一剪剪这边呢？角度，这个方位角散出来了， 这个边长都求出来了，是不是就可以通过坐标正上将这个 m 一到 m 十二这个点的坐标是不是就计算出来了？
329何足道
00:26
08:41
04:47查看AI文稿AI文稿大家好，我是何老师，今天给大家讲一下斜交计上什么是斜交角度。下图中这个红色的线是我们路线的中线 或者是切线，那么这个蓝色的线是我们桥含结构物的一个轴线， 当路线在直线段的时候，我们这个红色的线就是中线。当路线在曲线段的时候，我们这个红色的线就是切线，那么这个香蕉的点就是我们的一个切点。 那么什么叫斜角角度呢？即路线前进方向向右顺时针， 嗯，旋转到与这个背胶路或者是桥环结构物轴线之间的这个夹角，也就这个阿尔法，这个夹角就是我们的斜角度，也就是右偏角 斜角度他有三种情况，第一种是大于九十度，第二种是等于九十度，第三种是小于九十度的，那么当斜角度等于九十度的时候，我们也叫正焦 斜角度大于九十度或者是小于九十度的时候，我们统称为斜角。进行斜角计算的时候，我们还要知道什么叫法向夹角。那么 首先我们要了解一下什么叫发线，就是过这些相交的点，我们做一条垂线，那么这个垂线也就是我们的发线。那么什么叫发线夹角呢？就是这个发线 与桥函结构物之间的这个轴线所夹的水平的这个锐角，我们就叫发向夹角。 发向夹角他应该等于我们的斜角角度减九十度，而我们的斜角角度有时候他有可能是小于九十度的，那么这个算出来的他就是一个负值。所以我们在进行发向夹角计算的时候，就要 带一个绝对值。我们桥含结构物一般情况下给我们五种图纸，像立面图、 平面图、侧面图、断面图、后面图。那么在逆面图当中我们标注的一般呢是邪教尺寸， 平面图中标注的也是斜交尺寸。侧面图我们一般标注的是正交尺寸，断面图中标注的也是正交尺寸， 坡面途中我们标注的有可能是正交尺寸，也有可能是邪交尺寸。那么我们如何去判别坡面途中是邪交尺寸还是正交尺？ 首先呢，我们来看一下右侧的这个平行四边形，我们来看一下这个 a 杠 a 这个铺面，我们从这个符号就可以看出来，他不是一个九十度的角，而所切的他是一个斜面， 所以我们这个 a 杠 a 标注的就是一个斜角尺寸，而我们的这个 b 杠 b 从这个符号来看他是一个九十度的角，那么说明我们这是一个正焦尺寸。 那么正交尺寸和斜交尺寸如何进行一个转换呢？斜交尺寸就等于正交尺寸除以扩，在 发现夹角或者是正角尺寸除以散斜角角度，那么得出来的也是我们的一个斜角尺寸。 正交尺寸等于斜交尺寸乘以扩散，发现夹角或者是斜角尺寸乘以散斜角度，得出来的也是我们的一个正交尺寸。 今天在这给大家分享的小知识点，邪教的计算今天就讲到这。
585何足道
