五金模具设计基础入门教程
粉丝3.2万获赞7.3万
相关视频

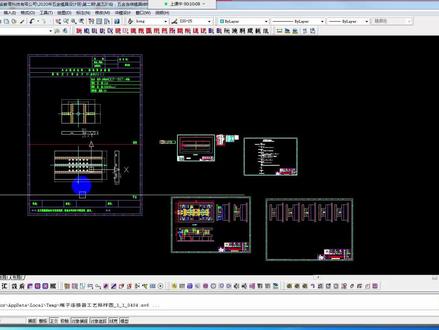

57:23
01:25:49
15:49查看AI文稿AI文稿那我们上面还剩了什么东西呢？大家看，那这个这两块板他不可能无缘无故的自己会掉下来呀，对不对？他不可能无缘无故掉下来啊，那么这个时候我们就要做什么？要这里要安放弹簧， 像这个模板的弹簧呢？弹簧我们要算啊，弹簧的弹簧我们的力是要算的，像我们算拖拉板，像我们算那个复合模样的要去算的，但是这个其实这个就是没有多大东西要算了，但是我这边带点，大家算一下是这样的啊。呃，首先呢我们看一下这个 这个成型的地方啊，他有几个地方嘛？你看这里一个线格就这个力嘛，你看他的力，我就算最大的啊我们就算他算最外面啊，算最外面的嘛，就算最外面的啊，你看 l i 啊，你看一下 l i， 他的线长，他的周长是十三啊，十三的周长对不对？十三的周长你看有几个啊？一个 个、两个、三个、四个、五个、六个、七个、八个、九个，对不对？记住了，他有九个现场啊，九个嘛，那你就十三，我就算十个好不好？乘以十一百三，这是第一。 他的线长是一百三的，那我们要算他的力，你要算他的翻孔吧，他是翻孔啊，成型啊，他是他是翻孔成型折弯的力啊，看见没有？那么我们就要算成型力啊，我们要算的是成这种翻孔的，这种我们不是冲裁啊他不是冲孔啊，我们是成型的， 是吧？那你按照这个公式来啊，比如说一百三，一百三是什么呢？是我们的线长 t 是我们的料后啊，我们的料后是一点二的，是不是乘以一点二的料后， 对吧？然后呢？乘以 k 一， k 一的话， k 一的话我们是。呃抗拉吗？我们可以用抗拉，是吧？就算是抗 大的话，我们也是三十到三十五，我就算三十五了，我取大一些，我就算他三十五，对不对？乘以三十五对不对？乘以三十五以后呢？因为我们是成型的啊，成型的对不对？成型的话我们要乘一个零点四三 啊，零点四三呢？零点四三，然后再除一个一千，那就是我们的吨，就是说我们这个成型要有两点三吨啊，你就算这两点三吨，两点四吨，知道吧？你的成型力我们要有两点四吨的成型力，但是我们除了成型力的话，那我们像我们这个翻孔的话， 翻孔的话我们要算一下他的压料力是多少？就是他的压料要压住他吗？能行吗？比如说，比如说我要我这里要我这里要翻孔，对不对？我要翻孔的话，我是不是要先把这个，把这个孔这个板先这个地方先压紧呢？压紧的话我是不是要用用弹簧？我要用弹簧先把这个地方 先把它啊，先把它压住啊，压紧它啊，再压压压紧它。那你要算一下它压料力，这是成型力吗？成型力，因为成型力是由冲床提供的，知道吗？成型力它是由我们的冲床，就是用我们我们选择的冲床 啊，冲床的话啊，这个力肯定是够的，你不用管这个力，你要管的就是压料力，因为压料力是由弹簧提供的。明白没有？明白？同学来给我敲个三啊？那么乘以 零点三三，那他这就他的力，那就说我们整个压料力要有零点，就算零点八吨吧，你算他零点八吨啊？零点八吨的一个压料力知道吗？明不明白？因为冲财力是由冲床提供的啊？冲财力是由冲床去提供的，明白没有？他不是模具提供的，知道吗？ 这就冲，这就冲床去提供的。我上次不是讲过了吗？讲那个复合膜的时候，是不是他这有冲床，上面有个冲床的？冲床是提供冲财力 啊？那我们，我们，我们弹簧，我们的弹簧主要是提供我们的压料力。好，那我们来算一下我们要多大的弹簧啊？看清楚，这里有个弹簧资料。 呃，我们看一下，我们上节课讲了我们的。呃，我们复合膜呢，这些地方呢？我们用的是什么对不对？那么我们的冲骨膜或者说成型膜，或者说这种翻边膜，我们一般呢 用绿色的或者棕色的，首先呢我们优先选择绿色的，如果说当我们的绿色的是绿色的弹簧不能满足的时候，我们再选择棕色的啊，那绿色的弹簧呢？我们一般呢用优先选择啊，就记住弹簧在公司里面他是有个优先选配的啊， 一般呢我们优先选择二十五或者三十的，就是很多公司里面他会有二十五或者三十五的库存，理解没有你二十五的弹簧跟三十五，二十五的弹簧跟三十的弹簧是常用的很多用的，那举个例子，那别的 我们选择二十五的弹簧，那二十五的弹簧，我要知道二十五的弹簧一个弹簧有多大的力，能不能满足我这个模具的一个压料力，对不对？因为我们的中指压料吗？我们中指压料力，那我们来算他的中指压料力是怎么算的呢？ 中指的压量率是等于我们的弹簧的长数乘以我们的总的压轴量，那再除一个啊，一千是换吨位吗？那么我们看一下，像我们的弹簧一般预压还没有弹簧，一般我们要预压的，一般预压两到四个毫米，就说 弹簧在成型的时候啊，在整个在弹簧在成型的时候啊，他是要有个预压的，不能说全部用掉啊，全部用掉，明白没有？ 还是说他不会说哎？哦，全部用掉啊，全部用掉，当然你也可以要三个毫米啊，两到三个毫米，两到四个毫米，那比如说我们来算一下，那举个例子，我们现在还不知道弹簧有多长的，我们打开我们的 资料书，你们不是一个 p， 你们有个米是米 pd 啊，我们打个资料书给你们讲啊， 首先呢，我们选择我们的弹簧啊，选这个弹簧啊，比如这种弹簧，我们用绿色的 sw h 绿色弹簧啊，选择你的绿色弹簧， 这个呢，你们有一份 pdf 的，你们就看 pdf 啊， p 有给了一份你们这种 pdf， 比如说我们选择一个啊，二十五的啊，选择一个二十五的，首先我们选择二十五的， 你要知道我们要满足多长的行程，你要知道你要满足多长的行程。第一我们行程要找八个毫米， 那么如果说我预压两个毫米，或者我预压三个毫米的话，这个行程是不是不够？大家想八加三，是不是我这个弹簧要总的弹簧要走十一个毫米，所以说你这个预，你这里的行程是不够的，明白没有？明白。同学来给我敲个一给我敲个一啊，那这个时候呢？ 你可以把它选长一些，比如我选的更长的弹簧，哎，你看这个地方他就可以走十一点九，相当于十二个弹，相当于可以走十二个行程，那就能满足我的需求，比如说我八加三十一，对不对？他有十二个行程，那么就能够满足我的一个弹簧所要 行所要运用的行程，这是第一个也要先满足他的行程啊，当满足行程以后，我们要算能不能满足我的力，你看这种，这就是弹簧长数，看见没有？这就弹簧长数啊，看见没有？ 如果说你选择一百三十九点三啊，记住，你选择一百三十九点三，那么你在换算成单，换算成吨位的时候，你就这个地方，你就要除以个一万，记住了啊，如果说你选择的是一至四点二，那么你在算成吨位的时候，你只要用到除以一千，这个能理解吗？能理解。同学来给我敲个一啊，因为他这里这个地 他已经给你除了，已经给你除掉了一个十，看见没有？这个地方他已经给你减了一个零，没看见吗？看，没有，所以你用，如果说你用括号的话，你就除以一千，如果你不用括号里面的，你就要除以一万啊，要记住了啊，不要不要不要，不要搞错了，吨位啊，那你看一下，那么我们我们总共要零点八吨啊，你记住了，我们总共要个零点八吨， 我们总共要零点八吨，对不对？那你看一个弹簧有多少吨？我们是要走十一个毫米的压缩量，总共走十一个毫米，乘以我们的，乘以我们的弹簧长数，我们的弹簧长数是十四点二啊，乘以十四点二，对不对？这是我们一个弹簧，那么除以一个一千， 那我们一个弹簧他就是零点一五吨，那么你看我们零点我们要，比如说我们最少要几个弹簧，你自己乘一下，举个例子，你看我乘以一个八，多了，对不对？你看 零点一五吨，我乘一个六，哎，对不对？看下零点一五乘一个五，看没有？那就是说我们按照这样的弹簧形成，这样的弹簧的大小已经形成，我们只需要有六个弹簧就能够满足我们的压料力， 明白没有？明白？同学来跟我敲个一啊，就说你最，当然，你是说你最少要有六个弹簧啊，就是你最少在你的模具里面要去分布啊，要去排布，有要去排布六个弹簧，首先第一个，你要知道最少要排布几个弹簧，记住了啊，啊，我们先来啊，我们先来 先来啊，那我们先来，我们先把弹簧搞出来啊，那我们掉一个弹簧出来，掉一个弹簧，掉一个弹簧吧，那你也可以先来用啊，弹簧我们怎么来算我们的弹簧呢？你看五十五的弹簧，举个例子，你看五十五的弹簧，对不对？ 这是我们的开模状态 o 偏这五十五，他的行程嘛，对不对？但是呢，他并没有五十五啊，因为我们压了两个，压了三个毫米的行程，对不对？因为我们压了三个毫米的行程，所以说他只能走到走到这里， 这里啊，明白没有？因为你压了三个毫米的形成，就是说，所以说你的弹簧在弹开的时候，他的总的糖度就是五十二。五十二的话那你看你这个地方要乘多少？看清楚啊，乘八个毫米对不对？那你看我们来调个弹簧出来啊，看清楚啊，调个弹簧出来。那你这里调个弹簧，我们的上模弹簧。 那么看清楚选择固定方式啊，我们看一下有没有我们需要的这种啊？我们看一下有没有我们需要的，我们有啊，这个啊，比如说这样的，这样的，哎，没有，如果没有的话我们就自己改一下啊，好不好？没有我们可以自己改一下，如果我要顶在这里，呃，我们选择这个 把我们顶到这个质量板上面，顶到质量板上面，首先呢启动制定仪式，弹管改一下大小二十五，比如说长度，比如说你可以如果你知道是五十五的，你就写一下是五十五啊，不知道就算了啊，不知道就先不用改。但这里不对啊，你看啊，我读下设定时这个怎么给了我只有这一个东西呢？所以你要改一下，还没有二十五 啊，五十五，你点一下这种读读啊，读读这种设定值。你看上摩托是让位孔，让位孔的深度的话，呃，我们要让八个毫米深度啊，你要让八个毫米的深度吗？啊？就是你让八个毫米，比如你负八 是吧？然后呢这个这个大小的话，比如说零点五。单边啊，把它放大一些嘛？单边零点五这里都是零点五。商店买的通 夹板是通拱啊，因为我们顶到这个指南板上的。指南板这是没有了，看见没有？就这个形式啊。那你看你执行一下，或者你或者你执行执行一下啊，看清楚。 好，你要检查一下，我还在强调一遍，一定要检查啊。那当然，你也可以顺便把这个车的图画出来，这里弹簧嘛，弹簧，弹簧的直径呢？你看可以改一下 二十五。呃，卫衣啊，你随便搞个卫衣吧，我们就搞个卫衣吧。你可你可以搞个卫衣嘛。啊，终点，比如说你五十五啊，输一个五十五嘛，你的终点是五十五嘛？你看这就你的弹簧的一个长度嘛。 啊，那我们比如说，那我们来模拟他这个闭膜状态啊，我们有两种，一种是开模状态，一种是闭膜状态啊，先模拟他的闭膜状态啊，先复制过来， 你看他是要顶到这个板上的对不对？他是顶到这个板上的，对吧？顶到这个板上对不对？那么顶到这个板上，首先呢我们需要预压三个毫米，预压三个毫米，然后呢我们再形成，再有八毫米的形成，那你看这个地方就是八，你看一下 是不是啊？这是他的一个弹簧的一个闭膜状态的一个一个样子，知道吗？那么他开膜状态是什么样子呢？ 这个很重要啊，一定要一定要明白啊，是吧，那这里有三个毫米的形成 啊，不，三个航母的预压，看没有，这是他的开模状态，明白没有？明儿同学来跟我敲个啊，对于弹簧这个东西我希望大家要去要去。知道啊，以后你们每因为基本上很多模具里面都要有弹簧的，除了微模，除了那种做微模的或者做卯尖模的， 基本上所有的模具里面都要用的弹簧啊，你不要告诉我到时候你说你不会算弹簧啊，我每套模具里面我都给你们讲了。弹簧怎么算的啊每套模都讲了啊，你看比如说这是一个这样的形，一个意思对不对啊？你看他是这样的啊，给你们画一下吧。 转看到没刷一下啊。 g 三三零啊，把它放到我们三三层啊。 g 二二零把它放到二二零二二二层啊。好，那这个地方呢这个线型我们就可以复制上去用一下。好吧， 就是你敷着上去用一下啊这个东西啊这样的看没有。好那你呢我们来检查一下我们的膜座对不对？首先膜座这里深度 ctr 先检查一下 深度对不对啊？怕你搞错了嘞。哎你看这个 cdr 四五八没毛病没毛病啊，一定要去看一下这个深度啊，深度对不对啊？这搞错了怎么办？电板是个通孔没毛病。通孔嘛，夹板是个通孔，没毛病吧。 因为是通的门啊。嗯啊你给注解一下他这个转穿的哎这个倒这个弹簧就没有毛病的，弹簧是没有毛病的对不对？好 弹簧没有毛病。以后呢那我们来保证啊这是我们怎么样算我们的弹簧？那我们要有最少要六个弹簧，弹簧的摆放我们来摆一下啊就弹簧的摆放我们先来摆。弹簧是怎么摆放的呢？看清楚啊， 弹簧摆放优先啊 vc 啊，我们先用 vc 补到它的中心优先先摆放我们的优先呢先摆放我们的成型的地方啊有这种成型的地方有这种比如说他有 成型的地方吗？比如这里他这是不是有呃这种呃成型呢啊成型的地方知道吗？啊我们单开上模啊，你看你在摆放的时候单开上模 as， 因为你下模是没有东西的。 那没有啊，你的弹簧，你的弹簧是顶在哪里呢？是顶在这里的，所以说你可以把一些哎不五十五这个板关掉，哎，你关掉以以后你发现，哎，这个里，这里面很多都是都是很多地方，哎，这个地方不要很多地方都可以放弹簧了，看到没有？看到就来给我敲三了，你看没有，那比如说你这里可以放个弹簧啊，是不是因为你这是空的呀？ 这个可以都可以放弹簧啊，我们说了优先先放在我们这种啊有成型的地方啊，因为你要本来我让你放一个，对吧？然后我们还要对称，我说八百遍了，弹簧在弹簧在摆放的时候一样是均匀对称的啊，记住啊，什么都是要对称的， 我们就做了啊，那比如说这个地方我就可以放一个放在这里，这边放一个，是吧？这就已经有四个了， 这就已经有四个了，对不对？那么我们为了保证这个地方的一个均匀嘛，比如说像这个地方一些均匀嘛，那我们还有就是啊，你不单单说只是摆四个弹簧啊，有同学，那我这四个弹簧不就够了吗？我，我上次说了八百遍了，导住要不要东西把它顶出去，因为你导住也相当于是跟我们的 呃，这种呃一一样的，要有要有力的，所以为什么导柱旁边一般都会有弹簧的，你们会发现导柱旁边他一般都会有弹簧 啊，当然这个弹簧我们可以翻个准数啊，比如你翻个准数，比如我们调一下这张这个东西翻个准数啊，好加工啊，好测速啊，比如三十三，翻个准数，看见没有？先摆放啊？你看你的弹簧慢慢的就会摆好了。 这是摆放的啊，我们现在摆放一下这个弹簧，现在这里就有。那你等一下在镜像一下啊，就不止六个弹簧了，看没有？好，先不管，先把这摆好，摆好以后， 妈呀，我们这是不要的，这个这里都没有的，其实你可以把这些东西都删了啊，这个不要了，要他干嘛？这都不要的，我们只要一个角啊，我们为什么说我们这只要一个角就好了，看到没有？我们只需要有一个角，其他地方我们等一下摆好这些就给他咔嚓咔嚓，给他静下两下就完了， 是吧？好了，那我们的看这种，那这是一个，我们现在来看一下，我们来摆放摆放一下 啊。我们先不摆放啊，我们先保存把这个弹簧的一个摆放的要求尽量摆放在一成型的地方，第二在导柱的旁边也要跟我摆放弹簧。已经啊。
14:13查看AI文稿AI文稿那接下来我们是把一个异形啊，不是把异把圆形的吗？那其实很简单，我们已经能够知道大概这个长度是多长。 那有的说，老师，那有的时候，因为我们现在是为了保证这个葱头可以买的到吗？因为这种葱头可以买的到个准的吗？是，那有的时候啊，有的时候我们先画别的吧，这个这个就这样吧，画别的，画别的时候再来说啊， 我们现在是异形的啊，异形的通头啊，那他就不能用这个什么？这这这这，这个话花不了啊，那他这些都是异形的，对不对？异形的话我们就用这里，不是一个教你们那个异形创建吗？ 在异形创建里面，你可以先读一下，接读一下设定值啊，先读，不用管那么多，因为我们要把这个刀口给他搞出来啊， 拿来这里的甲板呢，质量板一样的啊，如果说你不要限割，你就零点五是吧？那这种异形的话，异形的话啊，异形孔的话，这个地方应该是不需要，不需要这个地方零点五的，但是没关系啊，你放在这里我要讲一下这个地方，比如说一这个地方不要限割背板，这里都没有背板，不要 啊，这个长度的话，嗯，比如说六十，六十，这个搞不搞都无所谓啊。然后这些啊，顶在哪里呢？他是顶在我们商店版的啊，全是顶在商店版。看清楚啊，这里设定一下，大概设定一下，然后执行个色，比如你点一下这里， 点下这里，因为这些都是异形的，这不都是异形吗？这也是异形的，你那还能用圆充吗？充不了啊，空格。好，这个地方同学们看一下啊，这个地方他就这个地方就 出来了，看见没有？看见没有，就这个样，是不是就这样就出来了？是不是就出来了？看见没有？好，你再看一下，出来以后，但是有个问题，他不像我们的圆充，圆充一出来这个地方就有个挂台嘛，他就可以挂在这里，看见没有？但是我们的梯通出来了，这个夹板，这里呢，这是没有挂台的， 没有挂台的好，那么在我们允许的情况下，或者说客户要求的情况下，有这么几种挂台形式，你们要去注意了， 这种是最简单的，但是这种呢啊是拆装起来是比较麻烦的，这种呢相对来说啊，他可以少拆两块板， 这种呢是最方便的，不用拆模板，只要拆一个螺丝就好了，但是这个需要你的零件。有这么大呀？没这么大，一般小五就很难锁的了。螺丝的啊，听到没有啊？像这这 这个是冲头的，不管啊，这是冲这种圆冲的，这种的锁螺丝的，这种，比如说这里加强啊，这个冲头这么小，我把这里加强锁一个螺丝啊。其实这些呢，一般都比用在比较厚的材料里面，或者说那种汽车膜里面，这两种用的是比较多的，但是我们小五机里面呢，用的最多的呢，是这两种，一种是挂台，一种是背面，这里锁锁这种戒指 明白没有？面对来加个一啊，加个一这个东西如果说以后有例子，哎，你大概的一个固定形式你要知道吗？这个固定形式你要知道，这这这是在哪？是个什么样子的啊？那比如我一挂台， 挂台啊，挂台有两种方法用一种呢，你看这个是这个啊，这个是这个，我们先来挂这个。呃，我今天就给你们教挂台啊，教个挂台，给你们教个挂台，挂台啊，呃，挂台的 啊，我们现在教两种，第一种教这个教这个，第一种教这个，这个一个四点零，你们看清楚啊看清楚啊，先教你们这个四点零，四点零的话那你不可能搞个四点零的挂台，对不对？看清楚挂台的命令是什么？问一下你们啊。我问一下你们挂台的命令是什么 啊？手中的挂台的命令是什么？不知道不知道。那前面学的是啥？就是吊儿吧，这种吊儿的这种命令中知道吧？是什么命令？这个吊儿，这个命令是什么 啊？因为你因因为你要搞挂台的话，我们都要用这种吊耳的命令来做的是什么？没一个知道的啊，没一个知道的。对，酒席说的很对啊， h g 吊耳命令啊，挂台啊，就是 hg。 好，这个时候呢，我们有两种，它里面有两种产品，我们就有几个方法给你们把这两种方法都给他讲一下，都给大家讲一下。好吧，刚好有这个有这么一个机会啊，来，他有两种，一种呢是方算，我先给你们讲方算 方向是这样的啊，同学们，他是指你这里不管多长啊，我不管你多长，他就是你这个边，这里边这个地方呢，给你留了零点五，就是这边这边啊，这个地方给你留了零点五，其他的来全部做挂台，因为我们小零件嘛，更是要做挂台的，我们小零件尽量的把挂台的一点点大嘛，你本来就一点点大 啊，宽度一般是一点零的啊，那，那我们的一边这个挂的深度呢？一般是五点二，然后呢厚度五点零，一定一定是挂在甲板上啊，这里有选的吗？一定要知道你挂在哪个板上吗？ 挂不到哪个板上怎么挂呢？那比如说 ok 一下，那你空那选择他，那这里就出来了，看到没有？那这个你看一下啊，甲板这里三十三，这里就一个啊。 wrr。 看这个时候你是不是在这个地方能够挂到，如果你觉得这不爽，因为这个地方我已经给他给出一个距离嘛，就是给了个距离嘛，如果你觉得不爽，你把它往里面移一点点啊， 移一点点，移进一点点嘛，移一下嘛，如果你觉得可以把它移这样移嘛，或者说或者说啊，退出去啊，再给退一步给你看，或者说啊，看清楚啊？ 没有啊？从从头来咱们 h g 是哪个地方给他使用的这个地方呢？因为他这里写了一个啊，浪位的一个，就是你的浪位嘛，这个 c 这个地方嘛，他一个 c 的一个浪位的一个间隙嘛，这些东西嘛，浪位的一个 r 角，浪位的深度，这个地方你可以调的啊，你自己可以调一下，听见没有？你就低至这个地方了， 这个壁纸这里啊，那你的那这个浪费圆角这个地方你可以去调一下，但是其实这个没有意义啊，给他说一下，如果你愿意调，就在这里调，浪费间隙啊，是不是这个东西对不对？ 我举个例子，比如说你再给个零，你看一下，你给个零吧，举个例子，你给个零吧，自己看见吧，你举个例，这个东西其实大家可以就是 直直接去模拟一下就好了，看到没有？他这个地方就没有，跑过来，看到没有？他就在这个地方，看到没有？看出来。花花走起来，看见了没有？ 就给你们讲一下，这里啊，自己可以改，但是意义不大啊。好，这这一个啊，那这边这两个，其他两个再给你讲一下 hg。 那举个例子啊，这两个呢？我可能说因为比较大啊，比如这个比较大，那我可能中间呢，只要十五嘛，比如这个不要这么大，比如 hg， 那我就不能用这个，我就要用方式一， 方式一，这里就这样的，我中间呢，留个十五就好了，其他的我不管其他的你我不管他。然后呢？这个地方呢？深度，我们不是，我们是薄板啊，我们是薄板，薄板的深度五点二， 厚度是五点零，我们用，我们用的是薄板啊。啊，这个浪味的阿角啊，因为这个阿角啊，浪味的间隙啊，浪味的间隙，你也可以改啊，你也可以改了，但是我就不改了。 ok， 那你空格一下，然后往这边点这个方向，哎，清楚啊。 啊？空格这个大家发现没有听清楚啊？有的时候用这个命令的时候看清楚啊，他这个东西会变成这个样子，看下来跟我敲个一啊，这个很重要，下了课以后不要再问我听见没有， 所以说我为什么教你们两种方法。那你看啊，比如这个地方，你这边你们看看吧，这个东西是因为你的线的问题啊，不是软件 问题啊，有的人老是是不是我软件有问题。看清楚啊，举个例子，比如这边我就小一点啊，我看下这边能不能出来啊？厚度是一点零的，看下这边能不能出来，你看 看没有，但这边能出来，但是呢他是不在中间，你们看见了没有？看比较熟，这个看没有，他在这边，因为我们很多情况下他会遇到这种问题的。 听见没有？好，那我这个时候，所以我们更多会用什么呢？就用我们中间这个命令啊，就用中，其实我们就会，你不行嘛，你就用第二个命令，听见没有啊？因为我们这两个零件刚好都不行了，我随便给你画一个，画一个可以行的，你说 hg 啊，看清楚啊，等下老师你自己看， 他本来理论上的他是可以在中间的，看没有，但他有的时候他不在中间啊，不在中间的话我们只能这样去做。听见没有？他不在中间的时候，我只能用第二种方法给你们说了啊，因为我们他这个 是一个软件的，一个默认的，因为他只是默认，他没有办法让我们去调，哎，这个哪边在中间，哪边多左一，左边多一点，右边多一点，没有的，还没有让我们就这样做的，听见没有？他只是让我们去选择，那我如果说那这样的话，那我们就选择，比如说 这个方式，比如说我这个边上，比如说我宽度啊，边上这个比较留个四个毫米多吗？是吧？ ok 啊，很多，那我只能这样选，比如说这里，这里 啊，你看那这个地方他就在中间，是不是那这个地方，因为你这个地方你看看没有？因为你这个地方你改了呀？改成了这个地方是零位啊，所以说我们比较不要去改零位啊，如果你改的话你就往上走， 他走进来看没有？如果你改了你要走，那我们上面来讲一下上面上面一样的，上面这个也上了，上面这个呢？我们 也是边上呢，这个更大，我们边更留多一点，留六个好，留更多一点。然后这个时候看清楚啊，因为我们这里改了零位嘛，是不是改了零位？改了零位对不对？我不要改零位嘛，或者说你这里改个二嘛，看清楚啊，选择他。 哎，这个你这个这个模具，这个这个冲头还真的这个冲头还真的不行了，用这个方法都不行了，看一下可以吧？这个冲头用这个方法都不行了，我看一下把它调出来。 哦，那确实这个线的问题啊，来给他讲课。那如果说真的啊，听清楚啊，如果说这样两个方法都做不了，就你两个方法都做不了的时候怎么办呢？朋友们看清楚啊，就是你两个方法 都做不了，那这个时候呢，我们只能是人为的啊，叫人为的就就是去改一下他，你也没办法，你把它炸开，炸开啊，你看你把它炸开，看没有炸开一下嘛？然后呢？你在这画根线，人为嘛？因为有时候零点六四嘛，你 只能是这样的，因为软件他有时候，呃，你看你再试一下嘛，看能不能出来， 看没有看动起来，好好走起来，就是有的时候人为的时候你实在不行的话，你可以在人为的去这样去改一下他听明白了没有？ 听到没有？各位老板听到没有？好，那这个时候呢？我们叫 t 三三，你把这个加开过去啊，这个这个 这个这个空调加到过去啊，用过去啊，因为我们这个这个这个通道没用吗？因为我已经看用，我已经，我在外面搞他，你不要了，你看三十三这里啊， 啊，这是我们对这个调啊，这个功能啊，我在这里正好在这里讲了一下这个一个功能，给大家讲一下，听见没有？好，那这个这个葱头呢？葱头是这样的，葱头， 葱头在这个地方保存一下，葱头如果说你可以用手动来画，但是我们刚才这个地方呢？你说我们刚才这个地方，因为这里他没有说让你画厕所图，看见没有？没有？厕所图的，看见没有。这个时候呢？如果你想把这厕所画出来，其实他有个命令的，他是有个画厕所图的命令在这里呢，葱头的厕所图， 嗯，看到没有？看到没有？看到没有？各位看见了没有？你说这个也没有意义啊，只是你形象重要， 比如啊，你是否隐藏背面的？我不啊，你就歪嘛。啊，请选择绘制的冲头的图圆嘛。比如你选择他嘛，选一个嘛，啊，冲头六十嘛，然后这个你选择一个绘制点嘛，我随便选个绘制点，他就这样的，大家觉得这个有意义吗？其实 没有太大的意义啊，只是说跟你们讲一下，能明白吗？拿出来花花走起来，就是没有意义，你们自己看嘛，我个人觉得这个东西是吃饱了没事干的，你看，你说你会这个点呢？你看这个，这个有啥意义呢？没有没有，没有什么实心的意义啊？这个只是给你们讲课啊， 我给你们讲个就是一点意义意义都没有，那我们讲一下，我，其实我们，但是我们从头这里要画一个从头，因为我这样画，你们可能不理解啊，但是你们如果讲课的时候，其实我们可以非要把它旋转一下，再给你们讲一下，你们就能明白，知道吗？ 空投是这样的，这个形状嘛，因为你，你好表达嘛，因为你不好表达呀，走到这里，这里啊，你看你很快的嘛，空投啊，你看这个深度在这里嘛，大家说是不是？然后你看用个 b， 其实很快的，你自己画一下，你还搞，搞那么啰，搞那么啰里八嗦干嘛呢？你看，然后用个 b， 一，那这里输个五，哎，哪去了？一吗一，嗯 嗯，这里吧。啊？就说你说个一， 输个五啊，输个一，输个五，看见没有？我再给你们演示一遍。就这样的比方你用个 b 矩形，然后点一下，然后你这里来输个一空格一下，然后再输个五空格一下， 看到没有？刚才来花花走起来那挂开不就出来了吗？是不是出来了？那你还搞的那么复杂。所以说软件他有的时候不知道怎么想的啊，其实某些意义上来说，软件对于我们来说他有东西没有意义啊，没有什么实心的意义的东西， 那只是我把它移过来，你看你的冲头，这个形式就这样的，这个是圆冲，这个是异形的冲头，是这么玩的啊，就是这样的，去加他的加方法以及他这个测试图啊，如果你要把它画出来，你可以画出来的，那下面这个东西你要想画，你也画，其实没有意义了，就不再画了啊，代表一个，有一个代表的其实就够了，懂？没有？ 但特别是中孔这种，同样的长度打这个深都是一模一样的，我只要代表画一个，我就能够代表所有的东西。
09:34查看AI文稿AI文稿我们只是把模板的大小确定了，就是我们只是把模板的一个大小确定了，明白没有？那模板大小确定完以后呢？那你模具是有模做的嘛？模具是有模做的对不对？这个模板的作用是干嘛的？我们在我们的基础版里面那个零基础必看里面给大家讲过了， 魔座是干嘛用的，也讲过了，我们魔座就是要把整个模具里面的零件模板把它放在魔座上，那显然一见魔座肯定要比整个模板要大。那大多少呢？赶紧走，我们现在看魔座大多少， 看魔座的大小其实跟我们的导柱也是有关系的，看见没有，魔座的上下刘备的距离由外导柱的大小决定。因为我要放外导柱啊，因为我要放外导柱。那这个时候呢，我们先来看一下你的外导柱要放多大啊？所以说这个是一环扣一环的是吧？你不要认为一个模板的，其实，其实模板的啊，就是 模板的一个设计啊，其实他还是蛮讲究的了啊，模板的设计他是很讲究的了，因为他有你宽列的很多数据的。那我们来看一下我们的模具有多大， 你看下我的模具多大，我们的模具有一百一，我不说多吧，这个模具一一米二肯定有的啊，这个模具大概有一米二啊，我们大概评估到一米二，那你看一米二，我们来找到我们的模具，我们的材料呢？是我们的材料呢，是零点六的， 那么我们的模板呢？啊，我们模板的一个，呃，大小呢？宽度呢？啊？大小宽度呢？我们是在呃我们，当然我们的宽度是小一宽度啊，模板的这个长度啊不是宽度啊，模板的长度啊，模板的长度呢？我们是超过了的啊模板的长度我们超过了超过了这个。 呃，一个值。我们可以用到二十八啊，用到二十八用到三十六，二十八三十六的啊，二十八三十六的。就这个外外导柱嘛。 没有，这里也有啊。看没有啊，就是我们要用到多大的，你看你超过多少的啊，当然位置。为什么哎，总算说哎。老师为什么有十九的有二十五的呢？有二十八这里又没有二十八的呢？ 因为膜因为导住的排号不一样啊，记住导住的你用的就像我们去买车样的，你不懂品牌的车他多少有些地方也是不一样的，那么 标准键也是这样的你用的你用的标准键的。呃客户品牌不一样，他的导出的大小呢？有些会有些偏差的，但是不会偏差太多，你看你二十五跟二十八差不了多少你十九跟二十差不了多少，明白没有？明白。同学来把花花刷一下。不要来，老是让我这里没有啊。 啊你不要给我你不要刚刚这个精了，刚这个精的话就不好了是吧。那我们就不要刚这个精啊，对不对啊？知道我们这这是给大家啊，去说的一个这个事 事情啊给大家说一个事情啊。好，那我们的外导柱啊，看清楚。那我们的外导柱用多大的呢啊？外导柱我们看一下，我们如果看你选哪个型号啊如果说我们选这个型号啊，如果说你用坐式的，或者说你用这种啊，有用这种灌胶的，比如说我们用这种灌胶的， 用这个灌胶的话，你说用这种灌胶的话，让我们像这个模具呢？我们大概啊我们大概呢？我们要用一个啊，因为只有三二跟三八啊，我们要么用三二的，要么用三八的啊。这个你，但是这个大小就不一样了，看见没有？要注意啊，你要看清楚啊，就说 魔就魔做的一个啊，导住的大小做错了就魔做的大小去了，导住的大小我们可以去选配他。咱这有两个资料，这里有个资料，你们也可以参考啊，只是作为参考啊，比如说这里没有三十二的，那你就不用三十二吗？啊？那就不用三十二吗？没有啊，明白，有啊，这个啊， 比如像我们大概参考我们这个地方，我们可以用个二十八或者用个三十二的外导柱啊三十二的啊，大概用个三十二的外导柱啊，在三十二的啊，三十二的外导柱。 那三十二的外导柱，那我们看一下三十二的外导柱，三十二的外导柱我用这样的，那你看一下，我们调个过去啊，你可以，你也可以不调，你可以看下它大小，我们主要看它大小，因为我们这个导套吧，因为你把导套要放在这里面的，看见没有？因为你放导套在里面的，看见没有？导套在里面，看见没有啊？ 五十五的，五十五的看到没有？五十五的话，那么你看清楚，让我们这个倒让我们这个标准键的方法是什么样子的？看清楚啊？五十五的看清楚， 那么五十五的我们的外导套看见没有？外导套离这个边啊，离我们模板的这个边他有五到十个毫米，五到十个毫米，那我们就拉我们就算最大的来取十个毫米， 这个导住导套到这个边有二到三十，我们也取最大的，我们先取最大的，十，三十就四十，四十加五十五是多少？就九十五，对不对？那我取个中间值呗，那我就取个中间值，我就取个九十，那么 o 偏这个九十啊，看到没有？ 那你的欧就偏这个九十，那你看你的模具就出来了，那你的模做呢？啊？这是模具说模做啊，不是模具啊，模做，模做呢，就大概呢就一个四百五了，看见没有？你的模做啊，大概出来一个四百五了，这是模做的宽度，看清楚没有啊？这是模做宽度啊，所以说我们， 所以说我们看什么？我们学习资料只是用来给大家啊，去去可能都不太了解的时候，你可以去啊，掌握一下，掌握一下，但是呢我们更多的时候呢，就是我们更多的时候呢，我们要 知道这个，这个导住或者这些东西是怎么去啊？去怎么去？平办出来的啊？平办出来的，明白没有？明白没有？你看今天我们这里有一个做质量看没有，比如说啊，如果说你用的是三十六的啊，或者单边，单边就是一百啊，因为我们用的是三十二的，所以我们单边用的九十， 大家说是不是？这不差不多吗？你不能说看资料值，资料是死的，人才是活的，你看这个资料这里有关，我因为我选择的是三十二的导住，那你他的单边可能说不就不要一百了，我九十就够了，明白没有啊？这给大家看一下，只是大家了解一下好了，了解完以后那我们的导住那么这两边呢？ 两边啊？两边，看一下魔咒的两边是由谁来决定的？魔咒的两面由送料机构。什么叫送料机构啊？就是这里有个导向机构吗？我们前面讲学习资料里面不也给大家讲过了吗？导向机构啊，就是导料机构啊，还有哪里啊？这个这个东西啊，在哪里还在哪里 啊？这个就是说因为有的时候我们要用，我们要做这种导料吗？导料机构吗？那导料机构的话他要锁在魔座上面，那么魔座这里就要给他留一个位置，明白没有？明白，同学来跟我敲个三啊，现在我们在那个零基础必看里面也跟他讲过了， 你就逼盖里面也跟大家也跟大家讲过了，这个导向机构的作用，对吧？那所以说我们这个边要要留个三十，为什么留个三十？因为我要大概放一下，那 qs 这里就进来个六十，不要这么大 啊，这是我们一点点一点点来嘛，一点一点点来看一下这个摩托是怎么确定的，当然这只是初步的确定啊，我们先初步确定一下啊。那后屁股后面呢？ 屁股后面呢？看一下我们屁股后面怎么说的啊？屁股后面是由尾部的检测机构决定的，通常也是二十到三十啊，因为有，当然因为有些公司里面呢，他是有尾部检测的啊，就是这个吗？我看下我这里有没有， 我给大家做检啊。尾部检测机构啊，我看下有没有尾部检测机构啊？ 呃，家电模具啊，就是小五金其实用的比较少啊。呃，像汽车模具用的是用的是比较多的尾部检测啊， 我们只有啊，就是在末端的啊，就在末端的检测，理解没有就这样的，我末端这里要一个检测的，然后这里要也要有一个坐姿，那我这里也要学，也需要进行安装啊，当然 你要根据看啊，像有些公司里面呢是用这样的安全检测销就是不在模，不在尾部的吗？他不在尾部的，在模具的中间啊，在模具的中间，所以这个东西呢啊看，好吧，那当然我们一般的情况下我们也会留个三十左右，一般也会留个三十 qs， 哎 qs 我们进到个六十啊，一般我们这里留个三十啊，也会留个三十这里啊。看 大家看，那我们的魔座就出来了，我们的魔座大概是幺幺啊，就大概啊，就只说大概啊，呃，差不多吧，这是我们先机前期的一个对魔座的一个评估啊啊，幺幺六零啊，幺幺六零，看没有，这是我们对前期的啊啊 啊，就是一个评估啊一个评估啊，这是我们对魔座的一个大小的一个确定，听明白了没有？听明白同学来给我把花刷起来。就是魔座的大小是怎么确定的啊？
01:01查看AI文稿AI文稿如何把这个产品进行一个展开？我们来看一下操作方法，那么第一步我们选择充膜，选择这个萃取表面啊，进行一个尿片的一个萃取 好，然后我们来设定它的一个展开系数值铜材材质包括系数。把设定好之后，那么下一步操作，我们对它进行一个展开，这个位置好，四十五度展开。好， 那么这样我们一步步的用线性展开进行操作，那么到这一步的话，我们展开这个位置 好，此时这个位置它是一个呃 r 讲第二个展开，我们用法兰展开进行操作。 好，那么这样我们一步步的去展开，最终我们形成我们这样一 个展开的图。
