海康工业相机设置全局式曝光
大家好，本视频向大家介绍工业相机参数的曝光功能。视频要点，第一个掌握曝光时间的概念，第二个了解手动曝光和自动曝光功能的设置方式。 视频分为两部分，第一个是概念介绍，第二个是参数设置。那什么是曝光时间呢？ 相机传感器，我们也叫三 sir， 在成像时，每个像元会将外部投射来的光子储存下来，储存的持续时间越长呢，储存的光子数也就越多，那最后转换成电信号的强度也就会更高， 那么输出的图像亮度数值呢，也是更大的，这就相当于我们用一个良桶来接水，在水流速度恒定的情况下，接水的时间越长，那接的水就 越多，那最后在粮桶中毒数也就会更大，那这个时间就是曝光时间。 下面说一下曝光参数设置。第一部分，手动曝光手动曝光顾名思义，它就是由我们手动来输入一个曝光时间值，这个值在输入后不会轻易的改变，它的步骤如下，第一个 在属性数 x ctrl 下面找到 xboar auto 自动曝光功能去选择 off， 也就是关闭自动曝光。 第二个选择属性输 x z 生 ctrl 下面的 explore time， 也就是曝光时间节点，去输入我们所需要的曝光时间值，那这边我们输入一千，可以看到下面的两张图，在一千微秒的曝光下 和两千微秒的曝光下，图像亮度是有明显区别的，那这个其实就是曝光的主要功能，那需要注意，曝光自动曝光节点可能在触发模式下被隐藏，即部分型号相机不支持触发模式下的自动曝光， 下面看一下自动曝光设置。第一个设置自动曝光的自动调整上下线， 可以看到，在属性数 accusation control 下面可以找到 auto export time lower limit 或者是 upper limit 去设置他的自动调整下线和上线。这个下线和上线呢，是圈定了相机的曝光时间调整的一个范围，相机只会自动设置曝光时间，在这个范围内去调整，不会超出范围。 那在设置它的范围之后呢，我们可以去开启自动曝光功能，它的位置还是属性数来回 c 声 ctrl 下面的 exporter auto 自动曝光位置，去选择 ones 或 continuous， 开启我们的一次曝光或自动连续的曝光。 那需要注意一下自动曝光功能呢？还是刚才说的不支持触发模式下使用 第二个连续的自动曝光呢？在设置之后，曝光时间就不可以在人为的修改了，只能由相机去自动的去计算，然后写入 第三个，在一次自动曝光后，自动曝光时间会自动调整，直到图像亮度达到我们的要求，此时相机会将 自动曝光进行一个关闭，那也就是 export auto 这边由 ones 会变成 off， 也就是回到了手动曝光。 第四个自动曝光的调整，上下线决定了他的曝光调整范围，但是如果调整到上下线时，图像亮度还没有达到要求，相机也不会继续向范 ai 进行调整，也就是图中的，比如我们的上线目前设置了十八万一千八百一十八， 那图像亮度还是偏低，应该继续调大曝光，那此时呢？由于到达了上限，我们不会再自继续向上调了，那么以上呢，就是关于我们曝光时间的全部内容。
粉丝940获赞488
相关视频
02:31查看AI文稿AI文稿进入软件，首先设置相机 ip， 选择静态 ip， 根据上方提示设置与网卡同网段连接，相机开始采集图像，在下方显示的是该相机的常规参数，在 再次点击结束采集图像。点击相机常用属性，相机帧率代表每秒获取多少张图片的参数， 常规使用控制在二十帧即可。点击曝光时间，相机曝光是控制成像亮度的重要参数，曝光时间越大， 相机成像图片越亮，成像时间也越久。点击相机增益相机增益是可以不增加，相机曝光就能提高图片亮度。参数适合环境黑暗，需要补光或拍摄高速运动物体时，需要降低曝光用以补光。点击触发相机有 自由拍摄模式和触发模式两种，相机在触发模式下需要软件或者外部提供触发信号才会拍照。将触发员设置为软触发，此时需要软件内提供触发信号才会开始拍照。将触发员设置为线路零，此时需要外部 io 提供触发信号才会拍照。 io 信号可分为延信号、触发盒、高低电频触发，点击高级属性。这里基本就是相机本身参数的修改， 我们只需要了解相机图片的格式切换，且只有在停止采集的状态下才能进行参数修改喔。点击信号输出需要外部触发信号来控制相机拍照，或者需要相机输出 iu 信号 更易控制其他设备流程。海康相机修分为三个滥，零为输出信号，多用于触发信号烂二为自由定义， i o 可以作为输入，也可作为输出，一般可用需要两个信号同时输出时使用来点 word 向右滑动打开，此时强制输入信号 strobe 内部，右滑打开则为信号取反 like 设置为 input 时作为输入使用， 爱纳尔设置为 strop 十作为输出使用。操作与耐力相同。抓拍图像在采集状态下，点击抓拍图像即可将图片保存至本地，可点击随后跳出的查看链接至图片的保存文件夹中。最后保存参数，将加载配置与启动配置都设置 用户及一，然后点击保存配置下方的用户及一按钮，就可以将之前所有的参数全部保存并用以读取了。所有操作都完成了，最后别忘记关闭采集软件窝，以免造成视觉软件获取不到相机。
1812杭州旺得自动化-机器视觉
01:26查看AI文稿AI文稿大家好，本视频主要介绍工业相机的曝光时间。本视频分为功能简介和实操演示两部分。工业相机不同于普通相机，普通相机可以通过机械快门控制近光量，而工业相机使用的是电子快门方式，通过电路控制传感器对余光的积累时间， 而不在曝光时间内积累的光子烟盒则会被泄放掉。曝光时间是电子快门索要打开的时间，曝光时间长的话，进的光就多，适合光线条件比较差的情况。曝光时间短则适合光线比较好的情况。 需要注意，运动场景下曝光时间不宜过大，曝光时间过大则会出现脱影。另外，卷帘快门 rowling shot 受限一起曝光特点一般也不适合用于运动场 场景。曝光时间乘以物体运动速度小于等于单像素精度，单像素精度与架设高度、镜头等因素相关，此处不加详述。接下来是操作演示部分。首先连接相机 开始采集，确认当前图像状态，找到属性树下的 acquisition control 结点下 exposure time， 输入曝光时间并回车确认， 查看图像效果即可。以上为本视频的全部内容，感谢观看！
04:29查看AI文稿AI文稿大家好，今天我们来学习工业相机参数专题下的认识 center 之全局卷帘快门本次课程要点，一、 center 全局曝光和卷帘曝光二、卷帘曝光 global reset 及设置方法本次课程目标是了解全局卷帘快门 机器视觉行业根据相机使用的 censor 传感器不同，分为两种曝光模式， global shorter 全局曝光和 rolling shorter 卷帘曝光。 c a d 传感器以全局曝光为主， cmos 传感器既有全局曝光，也有卷帘曝光。 全局曝光又叫全局快门。真曝光，可以理解为光圈打开后，整针图像同时曝光，即在曝光开始的时候先策开始收集光线，在曝 光结束的时候，光线收集电路被切断，然后三小值读出，即为一部照片。卷帘曝光又叫卷帘快门、滚动曝光、行曝光等。顾名思义就是当光圈打开后，还存在一定间隔的卷帘来控制三小的曝光时间。 整幅图像从上到下一行一行的曝光，每行之间都有时间差，大家可以看一下这两种曝光模式之间的差异。 全局曝光和卷帘曝光的工作原理全局快门也就是全局曝光，它是每一行同时开始曝光，同时结束曝光。曝光完成后，数据开始逐行读出，相机传感器接受曝光，数据读出了时间长度一致，但结束数据读出了时 不一致。而卷帘快门也就是卷帘曝光，它第一行曝光结束后，立即开始读出数据，数据完全读出后，下一行才开始读出数据，每一行与上一行开始曝光时间差为数据读出时间， 相机传感器接受曝光，数据读出的时间长度一致，但开始接受曝光的时间不一致。 卷帘曝光的局限性和果冻效应卷帘曝光不太适合用来拍摄移动的物体，因为它会使移动物体的图像形变失真，这个我们一般称为果冻效应。 比如图二杠一，这个是用不同的快门拍摄移动的小车，中间是人眼看到一个运动的小车，上面是卷帘曝光拍的，可以看到 小车产生了明显的形变，而下面是全局曝光拍的，就相对比较正常。我们再来看一个例子， 这个是卷帘快门拍移动的人，这个是最终输出的图像，可以看到图像产生了明显的形变，因为卷帘快门一次只能读出阵列中的一行，而在读取下一行的时候，物体已经移动了，这就是卷帘快门的果冻效应。 而我们的相机为了弥补部分卷帘曝光拍摄运动物体的不便，部分卷帘快门相机设有 global reset 全局复位功能， 该功能通过将图像各行的曝光时间点拉到同一起始点，从而达到一键全局曝光的目的。 下图所示，大家注意一点的是，开启 global reset 功能后，因图像各行的曝光时间不同，可能会导致图像各行从上至下的亮度不同，因此使用 global reset 时，建议在全岸环境下配合工业光源一同使用， 比如我们在红框框注的这个曝光时间内开启光源，其他时间关闭光源，这样就使得图像各行在相同的曝光时间内获得同样的照明，以此来控制图像各行的亮度。 global reset 的设置方法，一、连接相机，停止曲流。二、设置触发模式，在 m v s 属性数下， acquisition control 下面有一个 trigger mode 触发 模式，我们把它开启设置为 on。 接着在同样的属性数下有一个 sensor shorten more 传感器快门模式，我们把它设置为 global reset 即可。
03:35查看AI文稿AI文稿大家好，我是京杭科技的万公，今天是工业相机入门系列讲座的第四讲，在 vision master 中使用工业相机进行二维码的识别。 首先我们先要安装好微信 max 的这个软件和相机的驱动，我们这里安装的是四点零版本的微信 master 相机，使用的是一款三百万全局曝光的 g h e m 三零四 u m u s b 三零 黑白的相机。首先我们需要选择合适的驱动，我们更新驱动到海康的 usb 三点零驱动， 这里可以看到 usb 上微信，开门。 接下来打开微信 master， 建立一个新的工程，将图像源投入这里，我们选择 相机，新建一个全局的相机。一、选择相机的型号， g h e m 三零 c u m。 确定 选择 相机， 此时运行可以看到相机拍照的图片。 这个演示系统使用的是一个旋转平台，在旋转的圆桌上贴有六个条码，这里可以看到现在曝光太强，我们首先调整一下曝光参数， 十二层一百增一，增大到八， 现在已经可以看到比较清晰的图像。此时我们添加二维码识别的工具， 连接输入图像，设置识别二维码的运行的参数，这里是一个 dat match， 然后机械是白底黑马 直行，我们可以看到可以抓到图像，确定连续运行，可以看到可以准确的抓到条码，但这时候的条码出现在不同的位置，我们这个平台有一个传感器，可以 感应到条码的到来，我们把它设置成外出发模式，可以让条码出现在固定的位置 啊，这个时候再看识别的条码就出现在 固定的位置。好了，本奖的内容就到这里。
663深圳京航科技有限公司

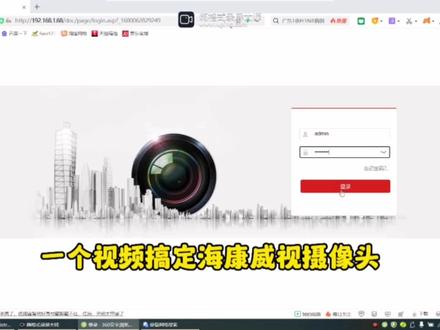

04:05查看AI文稿AI文稿一个视频教你如何搞定海康威视摄像机，了解一下海康威视摄像机的基本设置和功能，以及一些使用的小窍门。话不多说，开口首先打开网络搜索工具，激活摄像头，根据需求修改摄像机的 ip 地址， 这里还可以对银石云绑定的设备进行解绑。退出网络搜索工具， 打开 ie 浏览器，在地址栏输入设置的 ip 地址，差点忘了 使用浏览器前先给电脑设置同一个网络的 ip 输入摄像机，激活用户名密码， 进入摄像机外配置界面， 下载摄像机预览画面插件 安装完成， 刷新浏览器页面， 图像就出来了。 下边进行摄像机的常用功能设置，基本配置 ip 配置、 音频配置、录像要不要声音视频类型设置， 有时在老录像机上使用，还要更改视频编码，音频输入音量大小调节，如果不想有声音，就调成 图像显示设置调节图像曝光、背光等。如果是摄像头逆光，明暗不均，该怎么设置？看这里小编来告诉你，一定要开启宽动态，按四设置，更改通道名称等 红外补光灯设置。海康摄像机如何添加到别的品牌录像机上？今天我来揭秘。打开安全管理，开启非法登录，锁定前面的勾，去掉保存 网络高级设置集成协议，启用开放型网络视频接口，添加用户名密码类型管理员保存其他品牌录像机就可以使用 ns 协议添加了。是不是很简单？做视频不易，感觉小编说的还靠谱的话，就请给点个赞吧！应时云视频揭露， 再来看看另一种平台接入方式，国标二八幺八幺，这个设置要求具备 c 服务器，使用专网 ip 填写专用平台提供的国标参数即可，广泛应用于平安城市民厨酿造、雪亮工程等。下面说下海康摄像机密码忘记如何修改， 使用四百密码恢复助手，点击忘记密码，通过扫描二维码上传密文找回。关注微信，海康威视客户服务号贴心服务密码重置功能，摄像机密码重置 手机扫码获取。如果是安全码，直接输入即可。如果是文件直接导入，输入新密码修 不敢成功， 如果失败，则使用另外一个工具导出灭蚊， 打开四百散板，点击批量导出秘闻， 导出文件。成功还是在海康威视服务号 选择在线客服提交文件重新获取。如果是行业设备，重置密码需要提供公司资料，并加盖公司印章、身份证扫描键。感谢观看，关注小编，了解更多安防知识！
