北大青鸟5141和5142的区别
粉丝8.4万获赞33.0万
相关视频

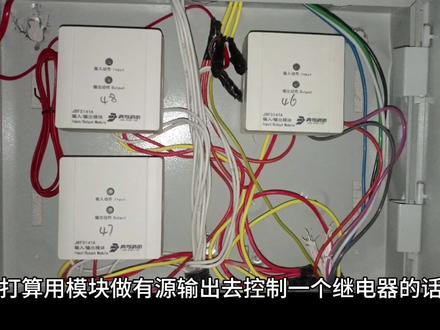

03:12查看AI文稿AI文稿做消防施工的小伙伴们是不是都在网上搜过关于青鸟的五幺四幺和五幺四二 a 有什么不同的问题，得到的信息除了说些信号输入采用的方式不同，说什么光偶输入怎么低， 继电器输出怎么滴，大家是不是都没得到自己最想要的答案？今天我就来发表一些见解， 看看是不是小伙伴们想要得到的东西。首先，我们无论是用五幺四幺或者五幺四幺 a， 都是为了实现在控制电路中是使用有源输出或者无源输出，至于他们说的那些高大上，都不在我们考虑范围之内， 项目部门给咱买什么，咱就根据实际需要去用什么，两个模块放在一起看也没什么大的差异。 从两种模块给出的端子图来看，五幺四幺和五幺四幺 a 第一个共同点，也就是四号和五号端子，都是信号输入端。第二个共同点就是反馈端子也相同，都是九号和十号端子。 第三个共同点就是六号端子都是 com 公共端。两个模块第一个不同点是五幺四幺的前三个端子都是空弦，而五幺四幺 a 的前三个端子为二十四伏正，二十四伏负，只有三号端子是空弦。 第二个不同点就是五幺四幺的七号端子标注为 n c 长臂八号端子标注的是 no 常开，而五幺四幺 a 标注的七号端子为 o 二，标注的八号端子为 o 一。其实这只是他们的表象，实际上 o e 就是 n， o o 二就是 n c 只是换了一身马甲出来了 而已。也就是说，五幺四幺 a 的第一路输出为常开点，第二路输出为常闭点。 会使用五幺四幺模块的，就按照五幺四幺的思路去接线就是了。值得一提的是，五幺四幺 a 的一号端子二十四伏正极输入端子不与内部其他端子有联系，反倒小心的是二十四伏负极的二号输入端子，他可是与下排六号端子有一腿的哟， 他们之间是有私通的，也就是说二十四伏负和六号端子 com 式等电位。 如果说你把二十四伏接入模块，打算用模块做有缘输出去控制一个继电器的话，你就只需要把二十四伏正极直接接走到继电器十四角，然后从鸥翼端引出一根线到中间继电器十三角就可以了。一定不要企图把二十四伏 正极短街道 com 然后想通过六和八把二十四伏送走，那样做有可能是会短路的。当然 我们使用五幺四幺 a 的时候是不习惯把电源接进来的，我们一般都是让二十四伏负极从模块外直接接走到中间继电器，然后把二十四伏正极接近六号公共端，从八号端子接线去到中间继电器， 这样做起来就已经很完美了。记住，千万不要被五幺四幺 a 的一对二十四伏所迷惑，当然厂家设计它一定有它的用途，但是我们普通消防接线最好不要去尝试着用它，这样会减少很多不必要的麻烦。
