40kw380v需要用多大的电缆线
就咱们自己家里装充电桩啊，究竟用多粗的线啊，如果距离特别远的话，能不能用铝线，其实这个上面还是有比较多坑的啊。然后我就结合我自己的经历来跟大家讲一下，就是咱们这个充电桩啊，用什么线，然后用铜的还是用铝的？ 主要是看这个充电桩的功力，呃，然后还要看这个充电桩隔这个电表的距离有多远啊，一般一百米以下的我们还是推荐用铜线啊，你像我这个七千瓦的啊，隔这个充电隔电表差不多有七十米左右，这个用三乘以六平方的这个 ygv 的线就完全可以了啊， 如果是十一千瓦的，咱们就用这个五乘以四平方的线啊，用五乘以六的就浪费了啊，这个五指的是他有五根啊，四就是指的有四平方，五根的话分别是，呃，三根火线，一根零线，然后一根地线，如果是二十一千瓦的 话，呃，我们就用这个五乘以六平方的 yjv 线就可以了。在这里跟大家说一下啊，最好是不要装十一千瓦的充电桩啊，要么七千瓦，要么二十一千瓦，为什么？因为二十，因为十一千瓦的充电桩 充电的话，如果你的车子只支持七千瓦，那实际充电功率他只有三点三千瓦到三点五千瓦，那个划不来哈，所以要么七千瓦，要么二十一千瓦，就如果说自己的电表和充电桩的距离太远了啊，超过一百米啊， 一百五十米啊，不超过两百米的话，我们是推荐这个线啊，用大一个牌号啊，就是以前用三乘以六的啊，用五乘以六的，那现在的话就可以用到 这个三乘以十或者是五乘以十的铜线呢？为什么？因为线路越长的话，这个线路上面损耗越大，这个电压下降的越厉害啊。你像我这个三乘以六的啊，七千瓦的充电桩啊， 这个距离有一百米的话，那这个电压差不多下降有接近二十伏啊，然后功率的话，呃，线路上面的损耗差不多有接近百分之八点几啊，八点四，八点五啊，接近百分之九， 也就是你一年交一千块钱电费，那差不多有接近九百块钱，有九十块钱是这个线路上面损耗掉了啊。所以说，如果说线路太远的话，那我们这个三乘以六就要变成三乘以十啊，或者是变成五乘以十啊， 在这里特别注意了啊，如果你是用单箱七千瓦的啊，单箱七千瓦或者三箱二十一千瓦的充电桩，不管你的充电桩和电表的距离，哪怕是再近，哪怕只有一米， 你用的线的洁面啊，也不能低于六平方啊，用铜线不能低于六平方，因为六平方的铜线最大的载流量也就三十多万，而我们 七千瓦充电桩啊，二百二十伏的话，这个电流是三十二安左右啊，如果说线用的再细的话，那这个线上面发热会非常严重啊，非常容易引起火灾啊，这一点是特别特别要注意的哈。 那咱们装这个充电桩的这个线能不能用里线呢？不用铜线，用里线行不行啊？首先用里线是肯定可以的，不管你的充电桩隔你的电表有多远啊，都是可以用里线的，哪怕只有一米都是可以用里线 啊，为什么啊？因为铜和铝本质上就是电阻力不一样啊，那个我们那个电力线啊，高压输电线 啊，都是用的铝线，对吧？咱们的冰箱啊，洗衣机啊，现在好多都是用的铝线电机啊，甚至有些小区的变压器用的都是铝线的。那咱们充电桩为什么不能用铝线呢？用铝线最大的好处就是便宜啊哈，非常的便宜，你比如说一百米的三乘以六的 世界杯啊，可能要线上面可能要花到一千六到一千八，那用如果用三乘以十的国标铝的话，那可能三百多块钱就搞定了啊，所以便宜的不是一点半点。但是铝线也有非常多的问题 啊，首先就是铝线比较硬，他硬的话这个穿管就非常麻烦啊，像铜线的话穿起来就非常轻松，那铝线的话穿起来可能就要命 啊，电工师傅可能非常不喜欢干。其次啊，就是这个李线的接头非常麻烦啊，因为李和铜之间是有电位差的啊，这个李线是不能直接像铜线一样啊，直接接到这个空开上面去的 啊。李现的话接铜接这个铜线的话，必须是要用李转铜的这个接头啊，这个电工师傅是非常不容非常非常不喜欢干的啊啊，所以说用李现没有一点问题啊。呃，最主要就是要找一个好的电工师傅，而且 工费可能会贵一点，如果说一百米以下，那这个线上面也就省个一千来块钱，这个没必要啊。那如果说超过一百米啊，如果线上面可以省几千块钱的话，那我觉得还是用铝线比较划算一点，你像我这个随便找了个电工师傅啊，就随便接了一下啊，看这就这个接线水平 啊，用铜线肯定是没问题的啊，那如果用铝线的话，这个估计用不了一年啊，这个就会起火就会烧啊。所以说啊，大家要根据自己的实际情况来选择啊，没有必要说 一定得用铜线啊。好了，关于这个充电桩的这个用线上面有什么问题，评论区可以一起交流一下，拜拜。
粉丝6.3万获赞59.3万
相关视频
01:49查看AI文稿AI文稿有个山东的铁粉问，二十二千瓦电机用十六平方铝线长一百米，可以带动电机吗？ 先说一下计算思路，我们先算出二十二千瓦电机所需要的电流，然后算出长度一百米十六平方铝线的电阻，根据电流和电阻计算出电压降，就可以知道这段导线到底能不能带动这个电机。 一般在电机的铭牌上会有额定电流，如果不知道额定电流，我们就按照经验值，对于三项交流，一部电动机一千瓦电动功率需要二岸的电流，所以二十二千瓦电机，那么它的电流就是 四十四。按然后我再计算出这段铝线的电阻，根据电阻公式， r 等于 rol bs， 可以计算出电阻 r 等于零点一七六八七 o， 那么这个公式里面的零点零二八三是铝线的电阻率。有了电流和电阻，我们这下就可以计算出电压降。电压降的计算公式是， u 等于根号三乘二乘二，这里因为是三百八十伏的三相电，所以要乘以根号三。 我们现在把数值带入公式，电压降 u 等于一点七三二乘四，四乘零点一七六八七等于十三点四七伏 三百八十，允许的电压降是百分之五，也就是三百八乘百分之五等于十九，而实际电压降小于所允许的电压降，所以用十六平方的铝线是可以的。你了解了吗？还想了解哪些电力小知识？评论区回复我吧！
436国标电缆

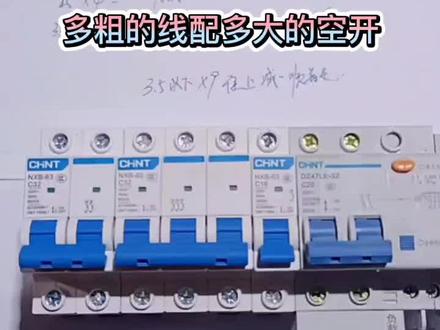

01:15查看AI文稿AI文稿今天给大家分享一下多大的空开配多粗的线，咱们这个空开上都有明确标识。三十二，这只是一个电流需要讲，咱们去简单的算一下他的一个能带多大一个负载。 c， 三十二是三十二安乘以咱们这个电压，这个电压的话是单项的二百二十伏乘以二百二，三项的话是三十二乘以三百八， 咱们去算这个。呃，电线配咱们这个空开的话，咱们有一个口诀是算算，这个最简单的一个口诀 需要咱们去给他牢记，三点五以下咱们乘以九往上减一顺着走，也就是我这样给你写出来了啊，一点五乘以九，二点五乘以九，这是三点五以以下的。 然后将三点五以上的话，四平方乘以八，六平方乘以七，十平方等于乘以六，十六平方等于乘以五，这都是一个线的规格啊，没有改变的。 然后这边是一个空开的，空开的一个规格有很多，但是这些规格是咱们所常用到的啊，咱们算出来之后就可以给他对号入座。
5107电子电工维修
04:53
09:16查看AI文稿AI文稿大家好，今日分享的内容是一到十天服电缆电线洁面选择方法。第一就是电缆呢，它的洁面选择主要有以下三个方面啊，第一个呢就是要根据正常的工作条件选电缆的实际载流量要大于等于计算电流， 如果有过载保护，电缆的实际载流量应大于等于过载保护的动作电流。也就是说你比如说你现在有一套设备，你要电缆的载流量最起码你要大于这个设备的计算电流， 然后呢而且你比如说有过来保护的时候，比如有断路器，然后你这个电缆的这个实际的载流量要大于断路器的动作电流，就就是过来保护的动作电流， 这样呢你的电缆啊能被断路器保护。第二就是按照短路条件较艳电缆的最小稳定洁面，然后呢就是 这个是说的就是在发生短路的时候呢，就是电缆会急剧的发热，在短时间的温升会很高， 但是这个温升呢和第一他和这个电缆的这个所在地点的短路电流有关系，然后和他的电他这个电缆的一个电阻有关系，因为在电这个电缆上产生的热量呢，就是可以如果单纯电阻上考虑来讲的话，就是爱房二 iphone 二呢就是这个短路电流基本上是一定的，然后呢越小的电缆洁面，越小的电缆，它的二就是电阻会越大，越粗的电缆它电阻会越小，所以说越小的电缆它的发热程度会越高，所以说短路的时候呢，小电缆肯定是积累的热量会迅速的上升， 所以说这个在短路的时候有一个最小的热热稳定洁面，这个洁面呢能，其实他温升也高了，但是能保证这个电缆在这个时候呢他不 会烧毁电缆热稳定的这个教练方法呢？呃，之前我在做过一期节目，呃一个视频，然后已经讲过，大家可以回头翻一翻啊，讲的非常详细，你可以看一下。第三就是在电缆线路上的压降是否满足这个要求。 呃我们所有的电器设备呢，工作的时候他都有一个呃工作电压范围，你比如说咱们在农村里头这个有空调，然后咱们这个家户呢，可能离着这个呃那个变压器里特别远，然后呢通过很长的电缆线路过来，然后这样压降就非常大，导致这个电 这空调呢在夏天的时候，有时候这个启动不了啊。所以说这个你要在选洁面的时候，电缆洁面的时候要足够保证这个压降呢，这个能够保证这个设备正常工作。 说这个压降电缆越粗，洁面越大，他的压降会越小，因为他电阻越小啊。咱们可以简单的啊，其实他和你的有功和无功都有关系，还有这个电容和电抗，这个电抗和电阻都有关系，咱简单的可以认为就是和把它看成直流一样，就是 ir， 然后所以说你这个电缆的洁面的越小，他的 ir 就按越大，他的压将会越大。第二步呢就是咱们看一下就是电缆洁面的选择步骤 啊，首先呢第一步就是我们要找这个电缆厂家的样本，或者是找咱们常用数据这个图集，或者是就找咱们的就是图集 查询相应的这个辐射条件下的单根电缆的载流量。呃，咱们看一下这个规范上规范，有的规范上是有，我们看一下这个电流 工程电缆设计标准，它有一个副录，它的副录 c 就是电缆的十千伏记以下电力电缆百分之百持续允许载流量啊。也就是说这个 十千伏击以下的这个电缆，他有一个列表，比如说这个表，这个一他一千伏。聚力一吸绝缘电缆空气中的载流量啊，这是聚力一吸绝缘的空气中的， 然后下边这有呢聚一吸绝缘织埋的，这也是聚滤一吸，绝缘织埋，然后再往下翻，还有胶帘聚一吸全，前头是聚滤一吸，这边是聚一吸空气中，然后这里头这个是织埋肤色， 所以呢就是这个从咱们这个规范里头可以查出来，比如说你查这个啊啊，据悉绝缘的直埋辐射五十平的电缆，他的童心的三星电缆载流量是多少？ 然后这就可以产生了一百三十四，这是单根的这个电缆载流量。查完第一步呢，我们就进行第二步，第二步呢就是，呃，要根据这个所辐射的环境，然后进行一个这个实际载流量的一个矫正。 都有哪些地方需要矫正呢？他分了四个方向，四个方面。第一呢就是环境温度差异，比如说呢，就是咱们有的 你查的时候他的环境是四十度，但是你使用的这个环境呢，可能是五十度。比如说你在用在钢厂里头，他的这个工作环境呢，可能在夏天的时候，这个里屋里头是四十度，要多的要大于四十度，所以说这个工作环境他是有差异的，工作环境越高，他的这个这个散热能力会越差，他载流量会 就降低。还是咱们电力工程电缆这个规范啊？副陆地他就啊说了一下这个矫正系数，矫正系数呢，他这有一个，这第一个就是不同环 温度时的载流量矫正系数，你看他就有空气中，然后啊不以四十度为基准，然后三十五度的时候啊，温度低了，他的散热会变好，他载流量也会增加。所以说这是 啊，他有一个就是大一的成数，这边四十五度的时候呢，他有小一的成数，咱们可以根据这个进行一个查询，然后呈上这个这个这个矫正系数。第二就是咱们的这个土壤热组系数，我们查的时候很多时候呢是，呃，热组系数是二点零 啊，我们看一下刚才我们这个规范上，比如这个啊，这个表中他直埋辐射的时候，直埋辐射，他的热度系数看到吗？他这有一个是二点零的时候，这个载流量是这个表啊， 然后你不同于这个二点零的时候呢，咱们就要进行矫正，矫正呢就是他有一个表啊，这个表，嗯，他是一个矫正，这边 矫正系数他是按照一点二为基准的。然后呢你比如你刚才查的是二点零，那你就用二点零除以零点八七，就是除以这个对应的这个系数，就是可以啊得到。呃，咱们的这个 一点二的时候，这个一点二的时候，这个这个他的载流量啊进行折算一下，按比例折算一下就行了，其实很简单。第三呢就是多跟电缆并行的影响，那你当然肯定是，比如说你两根电缆同时辐射一根电缆走，还是三根电缆，五根电缆，它之间呢会有一个相互散热的一个影响， 所以说电缆越多，他的这个影响会越严重。同样这个也在规范中有一个表，我们看一下，我们首先看一下这个土壤中他有这个按照间距啊，就是电量之间近距，然后呢这里有有根数，一根，两根，三根、六根啊，这是他们之间，就是你看这个 系数会电缆的数量越多，他的系数会矫正系数会降低，所以说这个值呢，也会啊，也有矫正，这是这个直埋辐射多根并行，然后空气中呢？这也有空气中多层啊，多层、单层、多根并行啊，还有一个呢，空气中呢，还有一个是 多层并列，也就是说你有两层、三层，他也是有一个影响的，当然层数越多，他的散热能力会越差。我们再看第四就是日照的影响，那日照呢，就是比如说有遮阳的时候，你电缆的发热，那基本上就可以看作是你电缆自身 通过电流的时候，他自身的电阻所产生的热量，电流和电阻的作用产生的热量。 iphone 二、然后呢，如果是有太阳照射，他这个积累的热量呢，就成了有电缆自身的发热，加上太阳给他的一个热量，所以说这样他的温度会上升的比较厉害。所以说这个时候呢，也要 进行一个电缆的这个载流量的一个矫正。这个规范中也有一个表，他这个角呢是户外无遮阳室载入量的矫正系数啊，你看这个上头就是啊，洁面机不一样，他矫正系数也不一样，所以洁面的增加他矫正系数会越来越厉害 啊，这上头这个值。然后根据这个表咱们就可以查出无遮阳时候的电缆的一个载流量的一个矫正。第三点呢就是咱们实际的这个 选择，这个选择出咱们根据咱们刚才就是第一步，经过第一步查这个电缆的载流量，再经过第二步对电缆的载流量的一个矫正，然后得到了电缆的实际的载流量，然后找出来实际载流量大于计算电流，然后大于过载保护的动作电流的这个洁面，然后咱们就把电缆的这个洁面选出来了， 选出来还没完。第四步要对电缆的热门进行教验，之前我讲过一个，就是专门一个视频，专门一就是一个视频讲电缆的 热稳定交宴的这个方法你可以搜一下，其实很简单，你可以就是照这个方法呢，把这个电缆的热稳定给交宴一下，算出来这个最小的热稳定洁面，看是不是满足要求。 第五步，然后这一步呢，就是也要就是教练一下电缆的这个线路上的这个压枪啊，保证咱们这个在线路的末端 这个压酱在这个合理范围能保证住这个用电设备呢，在呃能够正常工作啊，这个是压酱的一个教练，如果你线路比较长，然后载入量是够了，然后但是他压酱不够，他这个在这个设备呢也是不能用的，所以说你要增加他的洁面，然后洁面变大，然后把压酱给降下来， 就是压将会减小，然后这样保证住设备正常工作。好了，我是电器设计笔记，今天的内容就分享到这里，每天分享电器设计知识，没事了上我这看一看，有事了在我的这个账号里搜一搜啊，你可以发现你自己所需要的东西，关注我，带你设计，带你飞。再见。
154供配电

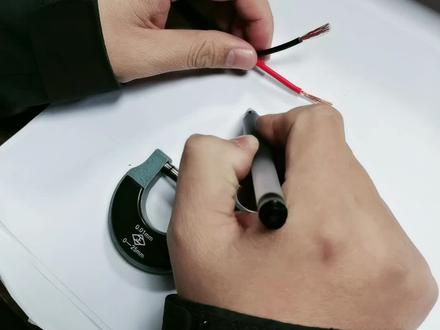

02:08查看AI文稿AI文稿给大家普及一下哈，这个如何看这个电缆的这个线径哈，我们通常都描述哈，有一平方的哈，一点五平方的，二点五平方的，那这个线这个平方数是怎么出来的哈，我们知道这种 呃软的这种护套线啊，它里边是有是有很多股这个铜丝的，那么我们就是算出哈，算出每股铜丝的 啊，面积、洁面剂，然后乘以他的懂古数哈，一共有多少只啊，就可以算出这个平方数来了哈，给大家演示一下啊，这时候就是我们需要一个什么呢？哈，需要一个千分尺哈，需要一个千分尺，我找出一根线来啊，找出一根线来 啊，从网上可以买一个千分尺哈，把它叫准 好了之后哈，教准好了之后，我们就能卡出这个啊，卡出这个线来哈，我们知道你大体哈，你看见哈这个线呢，他就是一个接近二零的线哈，我们就按二零来算哈。 二零，二零是什么意思呢？他就是零点二毫米哈，零点二毫米，这，这是他的直径啊，这是他的直径，那他的半径呢？就是零点一毫米。我们知道算结米几的时候就是太阿尔方哈，太阿尔方太呢是三点一四哈 二呢就是半径就是零点一，乘以零点一哈乘三点三点一四哈，然后乘以他的懂古数哈，刚才我数了一下，这里面懂古数哈是是三十八哈，是三十八，嗯，然后呢，我用计算器哈来演示一下哈， 点一哈乘以零点一哈乘以个三点一四乘以，嗯，三十八哈，我们知道这个线呢，大约就是个一点二平方的线哈，一点二平方的线。好嘞。
