很多修理厂朋友问我们大屏导航的倒车影像该如何去接线， 现在我给大家讲一下大屏导航的倒车影像接线的具体方法。加装倒车影像我们需要以下几种材料，电源线，视频的输入线，视频的延长线加摄像头的一个电源线加一个摄像头。 加装倒车影像有两种接线方法，一种是带协议的车型， 一种是不带协议的车型，带协议的车型我下个视频会给大家讲一下具体的接线方法，现在给大家讲一下不带协议车型的具体的接线方法。首先我们把电源线 插到我们的导航上面去，把视频的输入线插在我们导航十个针角的孔里面去，千万不要插错，插错的话倒是影像是出不来的。 插好之后我们把视频的延长线跟我们视频的输入线插在一起，插在一起之后他分出来有一条黄色的线，这个就是摄像头的一个电源线，我们需要跟导航电源线的地线数过去，第三条接在一起，地线就是黑色的， 黑色线旁边是红色的，红色线旁边这条线就是导航的一个倒车检测线，我们把它接到一起，后面的话我们需要把摄像头摄像头拿过来，摄像头拿过来，我们后面同样的方法，把公母对 对插摄像头的电源线，把它对插摄像头电源线对插出来之后， 分出来有两条线，一条是红黑，一条是红色线，红色线就是摄像头的一个电源线，红黑线就是一个地线，红色线我们需要跟延长到后面黄色的这条电源线接在一起，接在一起的话我们去接原车的一个倒车灯 红黑的，红黑线的话是根据实际情况，如果接出来的画面有抖动，我们就需要把红黑线接待 地线上面去，如果倒出来的倒车影像正常，这条线我们就可以不接。然后下个视频再给大家讲一下带协议车型的接线方法。

然后连接好摄像头的连接线，这样当你挂入倒挡倒车灯开始工作的时候，摄像头也会随之跟着一起工作，这样你就可以在你的显示屏上看见这个摄像头拍摄的画面，那么我们就先来试验一下，首先给车子通电，但是不启动，然后挂入倒挡 啊，非常棒，这个已经正常工作在显示后面的画面了，看起来非常的清晰。第三步，现在我们已经把所有的线路全部都接通了，那么我们就来隐藏一些裸露在外面的线。首先是这根电源线，方式非常简单，可以直接把它藏在这个上面这个天花板的里面，把这个绒布抠开一点，就可以把它全部都塞进去，然后再把这个线塞到这个 a 柱的里面去， 然后再沿着这个仪表台的缝隙，把这个线全部都卡在里面，然后我们可以抽出这个副驾驶的地毯，然后再把这根线从这个内侧的内饰板的缝隙里面卡进去，然后让这个内饰板压住这根线，然后再把这个线卡进这个中控台的缝隙里面。电源线的这两头都被内饰板卡好之后，然后我们就可以把这个地毯重新安装进去， ok， 这样整个电源线就全部都隐藏好。接下来就是倒车摄像头的线，倒车影像的线路，一般的家用车都会隐藏在门框胶条的内侧，但是由于我的这辆车胶条设计的非常奇葩，他都被卡在了内饰版的里面，所以我决定把这条。

我们先用波线钳把这根剪断，然后再把这根也剪断，试电笔的夹子端需要接触到车身金属的裸露处，我觉得这个螺丝孔就是一个不错的选择。然后我们再使用试电笔，分别把这个尖头插到这两颗线的中间铜丝的位置。好，这根就是火线，这个试电笔亮了，那么他就是火线，那么另外一根不亮的就是零线。在确定了火线之后，我们先要关闭电源，然后把车子回到空挡， 然后开始处理线。首先我们需要使用波线前把这个线上的绝缘橡胶都去掉，然后露出一节金属丝，就像这个样子。然后我们要布局一下这根线，我决定待会把这根线从这个车身的这边走过来，然后一直沿着这个里面从这个胶套这里穿过来，然后和这个后车灯的线进行一个连接，那么我们就需要先把这个胶套 拔起来，方法非常简，就是这样拉住他，然后向外用力就可以把它拔出来，然后因为这个门框里面是金属嘛，所以我要提前在这里贴一些学员胶带，然后这样待会这个线从里面走的时候，这个金属就不会划伤这个线。好，然后我们现在把这根线从这里穿过来， 然后我们就把这个倒车影像的红线，也就是火线和这个车身的火线先缠在一起，注意在缠他之前，最好先在里面预留好一个热缩管，这样待会可以更好的保护他的线路。 然后把倒车摄像头线的这根黑线，也就是零线和灯泡的这个零线连接在一起，暂时这个样子就可以了，然后连接好摄像头的。

名图改相头， 取一个正步直立眼线给向头供电，在这里要黄色头，这里 直接找到原车视频线，也不用怎么量，基本都是黄色或者白色的剪开。

下面我说一下客户在安装车机的过程当中经常遇到的一个问题，就是倒车摄像头触发线的接线方法， 摄像头延长线上边这个绿线，不管是绿线也好，红线也好，这根线必须要接接主电源线，插主机的这个电源插头， 他有两排线 啊，咱们看黑色开头的这一端， 第三个限位，就是第一个黑色，第二红色，这是不变的，第三个限位颜色他会变化，不要看颜色，看限位。第三根限位如果带协议的， 中间破皮直接接上就可以了，然后后边摄像头后边有个红线，不需要接倒车灯正紧，拿胶布直接包住就可以了。如果带协议的， 这样接上以后挂倒挡还没反应。第二个方法就是把协议这端剪断绿线接车机这端，后边接倒车灯正极就可以了， 个别的车型是需要这样接的，大部分车型后边不需要接带协议的，不带协议的接法 一共电源小， 不带协议也是第三个限位，第一根黑色，第二根红色，第三根 第三根线位直接接上后边摄像头这一端必须连接倒车灯正极， 有的车需要连接负极的，根据现场情况挂了倒挡以后屏幕不稳 接打铁，如果一切正常的话，打铁就不需要接了。

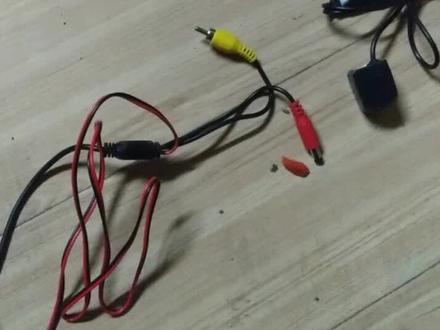

昨天抖音上有人问我这个倒车影像怎么接的？这倒车摄像头的线， 这个红的和红的插上，黄的和黄的插上这个倒车红这头的红线接到倒车后边的倒车正极的控制线上，这这头的 红线接到导航后边的倒车控制线上就可以了。

今天无锡的粉丝小姐姐的福克斯来安装一台安卓大屏倒车影像，原来的屏已经是摆设了，看看改装后的效果，五九九的团购真的很漂亮，高清的倒车影像再也不怕倒车了。自带本地音乐和在线音乐功能， 他也是个平板电脑，可以自由安装安卓软件，自带高德在线地图，联网后可声控，支持测速提醒和实时路况，自助躲避拥堵。他还能支持原车方向盘音量上下曲的控制，够方便吧！

下面我们讲一下这个倒车视频线怎么接的？倒车视频这个倒车上头是怎么接的？首先这一条线是个六米长的线，大概有六米吧，导航的后面，然后沿着这个车边上 跑到那个倒车摄像头的固定的位置上，这个是我们的倒车摄像头，这个是通用的支架，你把这个固定在牌照灯的附近，或者牌照灯那个外壳上，就可以 用螺丝拧上。固定好之后，倒车摄像头有两条线，一个是红的，一个是黄的，这个倒车视频线一端是插在这个位置上， 另外一端是插在这个位置上，然后这一端是接在导致控制线上，导致控 线如果没有标签的话，我们找的话就是从这数。这个黑色的是第一针，第二针是这个红色，第三针，第三针就是到时候检测线，我们把它插两个鸡肋， 他两个接在一起就可以了啊，他两个接在一起就可以了。然后另外一段这个红线 跟这个摄像头的供电线，这个红线他俩是并在一起接待倒车灯，他俩一定要并在一起接待倒车灯，这个黑色的线一般是不用接的。然后这个黑色插头呢，是接待倒车摄像头，倒车摄像头这这个 看一下， 这两个并在一起接待到处动，这个是后面的接法， 看一下，如果线不够长的话，我们可以找一根线延长接待倒车灯就行了。一挂倒车灯的线找的话就是一挂倒挡有十二伏电加热，倒挡没有十二伏电。
