catia装配爆炸图详细步骤

今天教大家如何使用分解命令使装配体分解得到爆破状态。首先点击分解命令，选中这个装配体合集，在深度下选择第一级别类型，选择三 d 点击应用，这样我们就得到了装配体下 一级别零件的三 d 爆破状态。我们再把深度改为所有级别点击应用，这样就得到了所有装配部件的三 d 爆破状态。如果我们将类型改为二 d 点击应用，那么就会使爆破的零部件重心都在一个平面上，这样得到的就是二 d 爆破状态。如何使用分解命令得到装配体的爆破状态？你学会了吗？

大家好，我是小啊，今天我两分钟教会大家制作这样一个爆炸图，有小伙伴提问说使用卡西亚装配里面默认的分解的这个命令进行爆炸的话，投出来的爆炸图不是他想要的，呃，应该怎么办呢？ 因为在装配里面分解的这个命令，他爆炸的话是按一个发散式的爆炸，不会说是按我们试图的这种装配的顺序去爆炸， 当制作出来的爆炸图不是太合理。接下来我给大家分享一个命令，叫做操作，在操作的命令里面，我们可以将这个产品沿着 x 轴， y 轴， z 轴进行移 动，或者是任意的一个直线的方向进行移动，也可以沿着面移动，也可以沿着轴线进行旋转。所以说我们今天这个就只是使用移动的命令，将这些 产品移动到我们想要的位置，我们通过鼠标调整一下我们的视图位置，感觉位置合适以后，我们接下来就可以进行投影爆炸图了。我们进入工程制图模块，进入工程制图的图纸， 选择轴视图，点击轴视图的命令，我们在此进入三维视图，选择我们任意的一个面，点击确定双击，这样我们就进入 录到这个爆炸图了，爆炸图就绘制完成了，小伙伴们你学会了吗？如果我的视频对大家学习卡机啊有所提升，麻烦大家点一下小红心，谢谢大家。

大家好，我是小啊，今天我们讲解卡七亚装配模块。第一节装配的入门， 什么是装配呢？就是说一个产品通常是有多个零件组成的，就像这样一个卫星上面有太阳翼或者是推进器，还有主体等等组成的， 所以说我们需要通过装配将这些各个零部件给他装配较合才能进行生产。卡片里面 product 就是我们所说的一些装配产品。那我们在卡其亚里面怎么进入装配模块呢？ 第一个方法我们选择开始，然后在右键这个选项里面选中装配，我们就可以进入装配模块了。 第二个是我们选中文件，单击新建，然后在里面选中 product 类型列表，单击确定， 我们也可以进入装拼模块。第三个方法呢，我们需要在之前创建的一些呃，产品文件里头，直接将产品文件拖入进卡其雅，也能进入装拼模块， 这就是进入装配模块的三个方法。我们接下来讲解一下装配模块的界面。装配模块界面 我们可以看到了，首先我们看到的就是这个卫星，就是我们所说的产品，然后还有右侧，右侧就是 产品结构数，产品结构数有什么组成啊？有零件还有子装配件组成的， 我们上边还有一些呃，像这些的移动约束、测量、 空间分析这三个工具条，我们接下来的课课程会逐一进行讲解。移动，移动是移动工具条里面我们可以使用它将产品进行上下左右旋转等移动，然后约束工具条里面我们可以 将他们进行一下约束，这是一个带链接的测量工具条呢，我们可以测量他的距离了，呃，长宽高了，还有一些重量了。空间分析呢，我们可以 看一下装配的过程中两个产品之间或者两个零件之间有没有干涉，或者是我们看一下他的内部一些结构，都可以通过空间分析的工艺条达到我们的目的。 同学们这节课就到这里，喜欢的麻烦点一下小红心，谢谢大家。

大家好，我是小啊，今天我们继续讲解卡其亚装配设计，今天是第五节，我们讲解的是卡其亚装配设计里面的装配部件的新建和载入。首先我们之前也讲到了怎么新建零部件，我们选中产品， 可以点击插入，在插入里面插插入新建部件产品或者是新建零件，这三个有什么区别？我们看一下 推荐零件，比如像上边这些推荐零件，我们可以创建一个零部件 件单独的零件，一个 pass 的文档，在文件里头我们就显示了如果什么是一个新建产品，新建产品，产品以后，我们产品以后可以可以包含零件， 并且产品也会在目录里面显示出一个卡特帕特的一个文档，而新建部件，新建部件和新新建产品在我们目录术上是一样的，他下面包含一些子零部件，但是他不会在 文档里面会显示这么一个卡特卡的的文档是新建部件与新建产品的区别。 那我们怎么插入现在已有的一些零件？我们可以选中零件 里面有个现有部件，选中，我们打开文档，我们选择十八点一确定 都可以激活， 激活完以后我们使用双击，我们使用一个诺对照，用移动选择一个， 选择一下，完成以后选择一个 b r， 这样一个新建的部件，我们也将它插入放到正确的位置。接下来我们讲解一个替换的部件，就像上面 我们扫地机器人上面一个顶盖，上面有一个正方体，如果说我将想象正方体替换成一个圆柱，我们应该怎么办？我们就需要用到替换零件，我们在这里面选择单击右键对象，右键 部件和替换部件确定，我们选中替换的部件，点击确定，再点击确定，点击完以后我们将下载一下激活接点， 这样我们就将部件给替换了。 同学们今天讲的装备设计里面的零部件的载入与新建，同学们你学会了吗？如果我的视频对大家学习卡西亚有所提升，麻烦大家点一下小红心，谢谢大家。

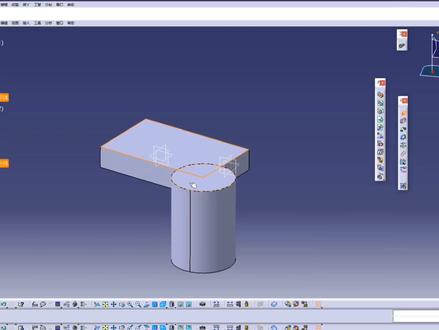

阿迪也装配零件，移动的自主航室爸，一，罗盘移动， 一颗小小花草。 二，操作移动， 好像在说童年正 三，捕获 对装配约束， 一颗小小花草， 好像在说童年正好 你都天天微笑。 好像在说同。

大家好，我是小啊，今天我们继续讲解卡七亚装配设计，今天讲解卡七亚装配设计的第七节，装配文件的保存。我们在讲装配文件保存之前，我们需要讲一下装配文件什么是装配文件？ 说在产品的结构数里面会有一些产品和零部件，而这些零部件，比如这一个三三六，它是一个 cut pad， 使一个 用一个零部件作为保存，而如果像下边这些是用产品作为保存，产品保存的格式是卡特 product 的格式， product 文件里头包含了产品下边各个零部件的连接关系， 还有他的位置关系，比如说当前的顶盖的文件，然后他的 product 文件丢失了以后，只丢失了他下边文件里面的位置关系，没有丢失他他的零部件。 同样的，如果某一个怕他爸的丢失了，他只是丢失了这一个零件，而其他别的相关的位置关系也没有丢失。 有时候我们在做保存的时候会遇到这样的问题，在装配文件和子文件不在一个文件夹，或者是在某一次我们在修改的时候，将子文件的文件夹给 修改名称了，他会变成一些报错。那遇到这样的情况我们应该怎么处理？ 首先第一个我们可以使用文件桌面命令， 我们选中顶盖丢失了以后就会显红色，我们点击右键查找，在相应文件夹里头，我们选中要替换的，点击打开退出，我们加载一下，这样链接也就完成了。如果说我们整个一个 不及这一个 d cat product 在一个单独的文件夹，而我们下边这些在另一个文件夹，我们保存的时候会带两个文件夹，如果我们想要将这一个总成和它下面的零部件也一块保存，我们应该 怎么办？我们点中装配文件，选中文件，文件里面有一个发送制，我们选择目录，将下边这些零部件选中，点中复制所有文件，保存目录结构浏览，我们选中一下，二二二，单击确定， 我们单击确定，等待确定。我们看一下二二二二二里面就已经有了我们下面的文件了。呃，这里面所有的文件都保存到 文件夹的，这样可以很方便，我们以后去将数据给整理打包。同学们，你学会了吗？如果我的视频对大家学习卡地亚有所提升，麻烦大家点一下小红心，谢谢大家。

大家好，今天的这期视频呢，我们来讲一下我们卡特尔布尔计算当中我们的装配和添加这两个命令有何不同呢？大家有些人可能不知道，我们今天来讲解一下 呃装配和添加他的命令区别，那我就不得不谈到我们一个正负实体的一个概念了，什么是正实体呢？现在可以看到我们这个基于草图的，基于草图创建的特征当中有很多命令，而我们这些命令当中，一般凸台，旋转体类还有多结面 这四个命令，我一般称之为正实体，用这种用正实体创建的几个体，我们可以看到它的右上角是有一个小加号的，不知道能大家能应该能看清 这这个有小加号的我们称之为正实体，而副实体呢，可以看到就像我们下面这四个旋转槽，开槽、凹槽以及我们的另一个命令的多级面实体，他用他们创建的几个体可以看到右右上角它是有个减号的，这称之为副实体，它正副实体也就是区别他这两个，讲解这两个添加和装备他命令区别所在的关键。 我们现在大家先用呃装配给大家使用一下，大家可以应该就可以直观的看到了。先来看正实体，我们将这三个正实体使用我们的装配命令将它装到第一个解体二当中 装配，点击确定，先将下面四个负极隐藏来看看效果，可以看到装配装配之后，我们的正实体装配之后是这样的效果， 然后我们再看看复制体，我们先复制一个吧，这样大家可以看得仔细一点，正实体装配它是这样子的， 然后复制体大家可以给大家看一下复制体装配是什么样的呢？已确定， 大家可以看到，哎，复实体它和正实体的区别就不一样了，复实体，正实体它使用装备命令，它是一个添加的过程，一个材料堆叠的过程，我们所用所用装备进去的实体，我们都会和那个实体加在一起，属于一个添加一个材料堆叠的一个类型形式。而 使用我们的复实体进行装配呢，可以看到它类似就是一个材料减少的过程，在大原料的材料上进行一个减少，这就是他们的区别所在。而添加大家可以看到，比如说我将这个改为添加， 你改为添加，可以看到我们这个这个用正实体做的，它是没有任何区别的，还是一样的，那复实体呢？ 复实体我们使用改它改为添加，哎，就可以看到了，我们复实体使用添加之后，我们从原来的减少材料的过程变为了跟我们正实体一样一个材料添加的过程，这就是他们两个之间的区别。当然了，添装配这个命令，同样的波纹算这个波纹说明它 和添加区别唯一就在于这个副磁体的使用，所以说只有我们在使用四副磁体使进行一个建模过程当中，才会有跟那个添加不一样的命令。所以说 我们在建模过程当中，我们一般是推荐大家一般使用我们的正磁体进行一个建模，也就是我们使用我们的凸台内旋转体以及多洁面实体进行一个建模，这样子我们就可以防止有些人他在建模过程当中，他有可能会有副磁体做的话，他就可能导致数模错误。 今天的这期视频就讲到这里，谢谢大家的观看，大家有如果有什么问题也可以在评论区进行留言。

大家好，我是小啊，今天给大家讲解一下在汽车设计里面标准件的装配 不是位置。保险杠侧支架与保险杠通过螺钉进行连接，我们怎样将螺钉放置在正确的位置呢？我们将螺钉显示以后，然后选中螺钉， 接着我们使用装配模块里面的智能移动，然后我们在智能移动里面选中这个原原著，然后接着选中嗯 杠上的圆柱，这样这个螺钉就移动到位置了，但是现在他在安装面还不在正确位置，我们将他利用移平移的命令将他移动完 以后使用捕捉的命令将螺钉的安装平面与这支架的安装平面进行相合，然后将螺钉的轴心与 呃保险杠的这个轴心进行相合，这样完成以后这个螺钉就在正确的位置了。 接下来我们使用装配模块里面的分割的命令，我们看一下他的位置是不是正确的切割，切割完以后我们点击显示，我们看一下这个螺钉就在一个正确的安装位置， 同学们，你学会了吗？如果我的视频对大家学习卡提亚有所提升，麻烦大家点一下小红心。
