电气火灾探测器安装接线图

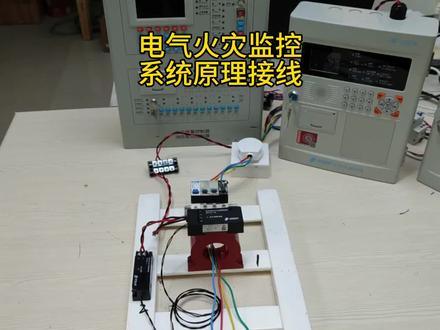

大家好，我是小王，今天这期视频给大家讲一下电气火灾监控系统它的一个原理。接线， 那么电气火灾监控系统，他由这个电气火灾监控主机啊和从主机接到我们现场的这个电气火灾监控回路信号线 和我们这个现场安装的这个呃电器火灾监控探测器啊组成，那么我们安装在配电房或者是每个楼层的强电间配电柜里面的呃电器火灾监控探测器， 那么每一个探测器他都需要用编码器编一个地址码，我们这个，嗯，电气火灾监控探测啊这个系统他是什么品牌的，我们就用什么品牌的编码器进行一个编码，那么 这个是一个组合式的电气火灾监控探测器，那么他有一个 l 一 l 二接线端子，还有一个 t 一 t 二接线端子，那么 l 一 l 二这两个接线端子啊，就是接到我们电气火灾啊主机里面啊， l 一 l 正 l 负 啊接出来的这两根回路信号线上面啊，那么我们这个是一个呃测量温度的一个电气火灾监控探测器啊，那么他只能测量一个温度啊，我们这个有一个温度传感器探头， 他和我们这个配电柜里面的输出电线电缆的表皮表面用绝缘胶带捆在一起啊，他可以监控到我们这个电器电缆啊线路表面的一个温度。因为我们电器电缆 啊设备如果发现了漏电，发生了漏电现象，那么电流会增大，我们这个呃电缆线啊电线它会温度升高，它是测量温度的，那么这个组合式的 他既可以啊探测这个剩余电流又可以啊，探测我们电线电缆表面的一个温度啊，那么我们这个 t 一 t 二啊，就是接啊这个温度传感器探头的两个接线端子，这个探头也是和我们电线电电缆用绝缘胶带捆绑在一起， 那么啊，这个啊， lel 二接在回路信号接线端子上，那么这个啊，就是穿我们这个配电柜里面的输出负载线啊，大家注意啊，那个比如三相四线的三根火线，一根零线全部要穿出来，如果是单向电，那么一根火线，一根零线也全部要 从这个孔里面穿出来啊，那么这个可以探测一个剩余电流啊，探测我们这个漏电的一个电流大小。呃，今天这期视频就给大家讲到这里，谢谢大家的观看，再见。

大家好，我是项目大白，今天来给大家讲一下我们这个电器火灾系统他一般在哪个箱子里面，我们该怎么接？大家首先要找到我们这个哎呦箱子，哎呦箱子就是普通照明箱，一般我们那个电器火灾里面，一般在我们 普通照明电源箱里面，对我们这个电器火灾设备，现在我给大家把这个箱子打开给大家看一下。好，大家可以看到圆环一样的东西，就是我们电器火灾，这下面这是我们一个普通照明的被消门电源强接模块，上节视频给大 大家讲到了现在的话，给大家看一下我们这是火灾，他是一个什么原理呢？在这个负载端他把火线零线都接进去了，接进去之后这个互感线圈，这个圆线的互感线圈就会感应他的电流，他的电流一旦超过了一个报警值，这个灯就会从这个颜色 变成一个红，颜色常亮。在我们电器火灾主机上面也会显示一个报警故障。他接线的话，大家可以看到有四个段子，一个是 l 一 l 二就是我们的信号线， t 一 t 二就是一个温度线，一般的话如果现场没有 t 一 t 二这个东西，大家可以不用接，只用接 l 一 l 二。这个电气火 系统的信号线呢，是跟我们消防报警系统信号线是区分开的，我们两个是没有联系的，是单独布线的，一般的话我们这个电信火灾系统是不分正负极的，所以说正负都不要紧，大家可以看一下我们这个型号， jbf 六二 e， 这个就是我们七鸟消防的一个产品代号，说明他用的是一个六二协议，在我们 编码的时候啊，编码器上面有个撩二系统，大家直接用撩二系统编码就行了，直接压住这个 l 一 l 二段子， 这个也是需要编码的，编完码之后大家再往后面看，这后面有个杠一百，杠一百又什么意思呢？他是一个额定电流，就是额定的流通过这个线圈的额定电流是一百安，如果超过一百安他就会报警，一般的还有更大的电流，这个要根据我们图纸上面的一个设计说明 来看，所以大家在接的时候，这个东西一般需要在施工之前就交给我们这个总包，让他们施工的时候就直接穿进去。大家可以看到，如果我们后期穿的话，这个硬性线全部是固定死的，你是 没有办法穿进去了，他们厂家在做的时候肯定是能省就省一点，这个阴虚线完全拉不动的，所以在施工的时候一定要提前跟他们沟通好，预制进去，咱们 直接借一根信号线进来就完了，然后后期把码一边，咱们这边任务就结束了。好，今天视频就要给大家讲到这里了，持续关注，获取更多消防干货知识，谢谢大家收看。

大家好，今天我来给大家讲一下分体式电气火灾探测器的接线，这个是分体式电气火灾探测器，这个是电气火灾探测器，这个二 s 供电，二百二供电，你可选取二十四子供电，这个 z 二十通电。 上面这个我们帮你看啊，这个是八路端口接传感器的，北极路绝对是温度，对，二二三四绝对是减轻漏电的负感器，我们尽量在接的时候要从北极路开始啊，到底发货 而不能是，对吧？往这一路接估计是得一路接温度好，对，五路又接温度，跟那个接漏电的就是有交叉，尽量是把温度接完了再接漏电，估计是把漏电。 今晚的温度来到界，从一到八，这个地方是温度传感器，这个是降温温度传感器的这个地方是呼唤器的线圈，他按在下面的有什么好处呢？会节约这个零钱。 你听着，如果按在上面的时候，就这个地方会穿三根火线，同时穿的一个连线才行，这个切片就要穿三根火线，连线穿三个。

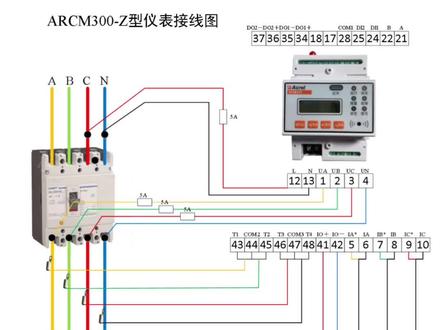

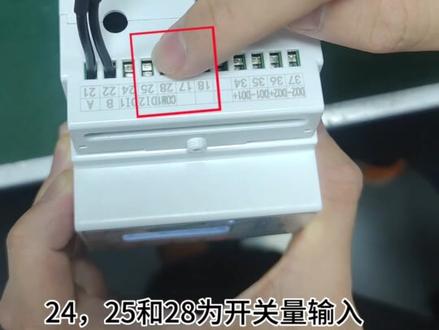

首先接通电源，再来看一下上端接口，二十一和二十二为通讯接口，接入通讯线，上端完成，下端插入端子。像这一款 vj 八 底下需要进入八路漏电流互感器通电，可以看到有开机字典。 再来看一下上端的其他接口，三四到三七为继电器输出。我们拿小黄灯当做一路负载，接入电表时不会亮，当我们强制用软件让它闭合， 黄灯亮起，二十四、二十五和二十八为开关亮，输入在仪表上可以看到显示状态， 我们拿铁丝短接一下，开关状态的白色方框变成黑色，松开变回白色，可以从电表上清楚看到到底哪一路发生短路。最后给大家附上选型表。

我们经常在图纸里面看到这个符号，他呢是叫电器火灾监控器，那么他怎么接线呢？首先他需要接个电源，这里有 l 线、 n 线和接地线，说明这块是他的电源输入，这里有个控制输出，他是来控制外部跳闸的， 下面有一个互感器输入和 dc 二十四伏正负，这个呢是接我们剩余电流互感器的，这边四根线，最后还有个 t 一，他呢是温度传感器的一个输入通讯 ab 线，他是接我们后台四八五通讯的， 来看一下他是怎么接线的？首先接电源， l 线和 n 线就他的二百二十伏电源，这里四根线就是接在剩余电力互换器里面的四根线，最后一个 t 一是他自带的一个温度传感器 ap 线就四百五接口，我们只需要上端子，然后现场移到后台去就可以了。

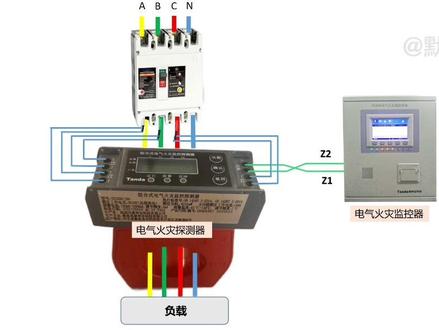

在正常情况下，电源与负载间的零线以及火线呢，所流过的电流大小是相等的方向。相反，在导线周围产生的磁场会互相抵消，磁场大小为零。 当发生漏电时，零线与火线电流大小不等且交替变化，因此呢，会产生感应电流。通过感应电流的大小即可确定漏电电流的大小。三相电三火一零接到组合式电气火柴探测器， 三路温度可以接到 ctrl g 的三路 g 一 g 二 g 三，最后通过一组 bus 总线接到我们的进行未来的监控器。

大家可以看到八幺二二火柴探测器呢，它是有两组端子，一组呢是 t， 一是用来接我们的温度传感器的，这一这二为信号总线端子。嗯，在接线时呢，我们需要首先接触信号总线， 大家可以看到这里是我们已经接好的一个设备，这边呢是信号总线，这边呢是一个温度传感器 啊，由于我的电机火灾监控探测器呢，它是监测我们漏电，所以说呢这个产品呢需要放在热爱我们配电箱中，同时呢它里边的电缆线需要穿过我们的一个内镜内孔， 根据孔径的不同呢，我们选择不同的一个。呃探测器。呃，如果是铜牌式呢，我们选择铜牌式的方孔的一个探测器， 由于是接到我们配电箱的一个呃电源开关下口，所以说呢，我们需要把先从这个孔径里穿出， 这个呢就是咱们设备全部安装好之后，线路穿过了之后的效果。呃穿过孔径之后呢就是他这个线呢，我们是三根火线，一根零线，就是四根线，必须全部穿入的。

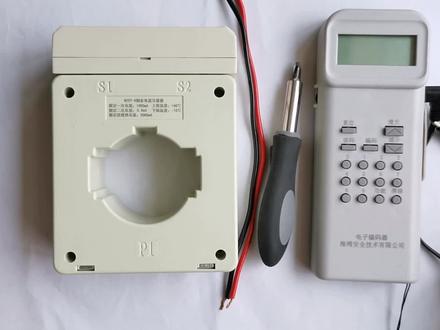

大家好，今天和大家分享一下剩余电流护板器，它主要应用于消防电气火灾监控系统，事实上呢，它是一个护板器加上一个模块的组合。先来看一下他的名牌， 全名叫做剩余电流式电气火灾监控探测器，是用来监测剩余电流的，这里面有一个电流报警设定值，范围是在五十毫安到一千毫安之间，这个电流报警设定值 是在电气火柴监控主机上进行设定完成的。第二要注意一下他正确的穿线方式，这里面分成进线端是 p 一，出线端的是 p 二。穿线的过程当中， 无论是三百八十伏的三向四线制，还是二百二十伏的一零一火，注意所有的火线和零线全部要通过这样一个穿线口，如果这样穿就是错误的，这样穿呢就会报火警或者故障。 再次明确一下，所有的火线和零线全部通过这个封闭环式的穿线口。 关于他的编码和读码，来注意一下，这里面有个盖板把它掀开，标识有这一这二 接线以及编码和读码都是通过这样一个两个段子来进行完成的。现在呢，我给大家做一下读码演示和编码录入， 先进行赌码演示，开机 赌马地芝麻 是八十八，他这里面的编码和读码方式和我们的火柴探测器是一样的。关于他的写码，可以写一到二百四十二之间，最大可以写到二百四十二，我们可以尝试着来写一下， 编一个二百四十二，编码成功，这里面呢显示一，就是说最大可以编到二百四十二，我们可以退回再重新读 好这个地址码呢，我们已经由之前的八十八改写成二百四十二，这就是我们本集合要分享的关于电气火柴监控探测器的全部内容，谢谢大家。

大家好，今天我来给大家讲一下 etc 电气后台探测器的底线。这个是 etc 电气后台探测器，这个地方写了个八十的，就是接通讯，就是中线这一节用双脚线咯，这个 t 三，这个地方还有 t 一 t 二 检测的温度，这个温度传感器，这个香味或者纤维下面是一个覆盖线圈，它经过的是这个覆盖线圈，经过的是三根火线引力线，也就是这个短线出来的线， 三勾五线火力线不要经过这个负责停电，否则他就要漏电报警。

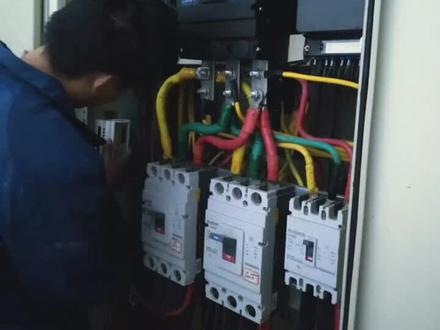

坐地下，你别管！

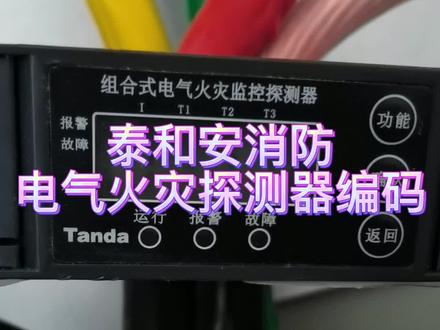

今天说一下这个泰安的电器火灾探测器的编码，这个泰安的电器火灾探测器的编码其实非常简单，首先我们要把这个信号线 接上，接上以后啊我们把主机进行开机，主机开机以后这个运行灯就会闪亮，闪亮的时候我们通过这上面的按键对他进行编码，首先我们按功能键， 这上面它会出现一个 a、 d、 d、 c， 出现 a、 d、 d、 c 的时候我们按确认， 这个时候他会显示零零一，说明这个探测器的地址是一号，我们怎么去更改呢？我们按确认，按完确认之后他会闪烁，哎，看个位闪烁的时候，咱们就可以进行再按确认键就可以进行更改了。如果我们 没有多个，比如说几十个，那我们就按功能键进行移位，移到十位，假如说有十个，我们就在十位加一，如果有百个的话，咱们再按功能键进行向百位移动，但是咱们这个工程里面就有五个，所以说咱们移动到个位，把它设置到五号， 这时候我们按确认，再按确认，再按确认，哎，他显示零零零五，这个时候我们按住功能键，看头两位会闪烁一下，闪烁之后哎头两位给闪烁了，闪烁之后就已经保存成功了，这个时候我们按返回 再返回，他回到了正常的显示界面，这个时候我们再按功能检测一下子，看看咱们设没设置成功。按功能出现 adc， 先确认，这个时候他 显示零零零五，说明咱们这个已经设置成功了，设置成五号了，再按返回，返回，这就完事了。

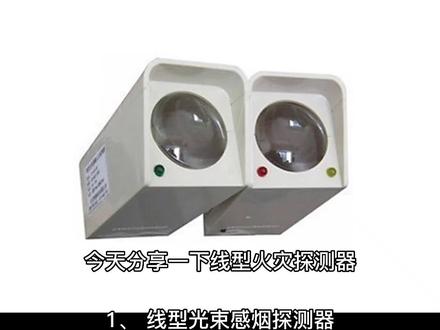

今天分享一下现行火灾探测器。一、现行光束杆烟探测器包括发射器和接收器两部分。二、现行光束杆烟探测器分为激光光束杆烟火灾探测器和红外光束现行杆烟火灾探测器两种， 目前常用红外光束现行感烟火灾探测器又分为对射型和反射型两种。三、现行光束感烟火灾探测器的设置 一、探测器的光束轴线置顶棚的垂直距离为零点三到一点零米，距离高度不宜超过二十米。二、相邻两组探测器的水平距离不应大于十四米， 探测器指测强水平距离不应大于七米且不应小于零点五米。发射器和接收器之间的距离不于超过一百米。三、探测器应设置在固定结构上。四、 探测器的设置应保证其接收端避开日光和人工光源的直接照射。五、选择反射式探测器时，应保证在反射板与探测器间任何部位进行模拟试验时，探测器均能正确响应。

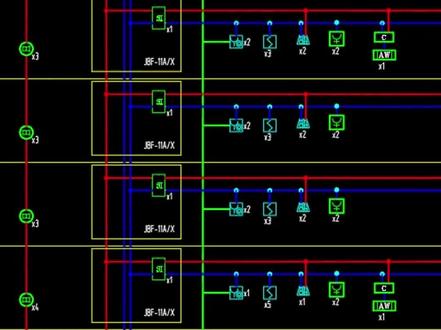

大家好，我们来看咱们的这个火灾探测报警的系统图哈，那么咱们上一个视频呢，跟大家介绍了我们火灾探测报警系统的一个基本概念，那么比如说我们的探测报警系统，他就是先探测 特殊情况，然后怎么样啊？再报告给我们的控制器，报告给我们的主机，对吧？那么咱们再去识别我们相应的图纸的时候，比如说我们的这个蓝色的线， 对吧？蓝色的线是我们的信号线，或者说是我们的报警信号线，对吧？那么这个信号线就和我相应的，相应的需要信号的这个消防设备去连就可以了，比如说我们的烟杆，比如说我们的手报，比如说我们的 声光景，还有我们的消耗霜按钮，大家可以注意到需要和我们的信号线连接的那么相应的设备和我们信号线的位置怎么样啊？都有一个蓝色的小点点， 对吧？那么这个就是说我们的信号线要和我们的这些消防设备、消防器具怎么样啊？连接在一起。 这对咱们很多初学者，我们有很多小伙伴就是说老说我会强电，但是我不会报警，其实咱们的这个 报警联动系统要比咱们的强调好计算的多哈，因为什么呀？他就是一根线，因为我们现在都是不用多限制了，都是我们的总限制，对吧？都是我们的总限制，那么这样需要信号线的我们怎么样啊？信号线和这些设备怎么样相连接就可以了哈。 那么凡是比如说咱们这套图纸中，我蓝色的这根线是我们的信号线，那么我们的信号线只需要去和谁连，去和我们需要信号线的手报烟杆、声光井、效果栓按钮相应的模块 进行一个连接就可以了，信号线走到这些点位就 ok 了哈，就 ok 了。包括咱们在做预算的时候，咱们在施工的过程当中都按照这个逻辑去想， 对吧？按照这个思路去想去做哈，他需要信号线，我们就给他一根信号线，能理解吧？小伙伴们， 所以咱们怎么样啊？在看到以后我们去看这个联动报警的图纸的时候，那么我们看到哎，他连连在一起了，那么怎么样啊？他对应的就是需要我们信号线和他进行一个连接哦。

电器火柴监控系统特点在于漏电监控方面，属于预先报警系统。 电器火灾探测器是安装在照明配电箱内的，所以配电箱里面的电器火灾监测探测器是由消防单位完成的。下面我们看一个系统图。这系统图主要是在消防控制室，消防控制室的 电器火灾监视主机一直敷一条主限制每一个防火分区的电器火灾探测器， 他们是手拉手串联的，所以算量的时候要注意一下。我们看到平面图负三层有三个电器火灾探测器，我们去平面图上找一下这负三层的平面 面图，浮沉沉的平面图。我们这个线是走线插，从这个弱电径，这个弱电径一直走线插，到这里有一个，到这边有一个探测器， 接下来到这边也有一个探测器，这里也有一个探测器。三个探测器，从线槽到探测器，这一段是肤管肤色的，这是探测主机及探测器的价格，供大家参考。

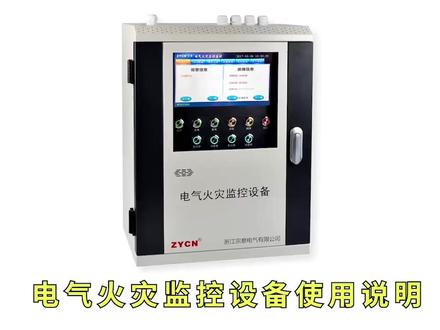

电气火灾监控设备使用流程，第一步，将监控设备与探测器正确连接。 第二步，现场探测器通信地址 id 号设置。第三步，编辑 cfg 点 csv 文件。第四步，设备通讯接线方式，工作电源交流二百二十伏 通讯线采用二 vsp 二乘以一点五平方双角屏蔽线，共四个通讯回路，每路最大能接六十四个地址点位。接线， a 端口接 a 端口， b 端口接 b 端口，不可交叉接 现场探测器通讯地址 id 号设置，长按设置键三秒以上 显示零零。

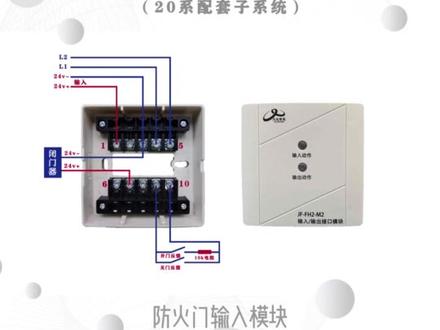

啊，今天来回答粉丝提的第八个问题，每个楼层都有烟杆、温感、消爆、手爆、升光、防火门、应急灯、疏散灯，广播总分五个回路，这个主线怎么拉线？ 我想说这位粉丝，你提的问题要讲起来相当复杂，我只能给你浅答一下 粉丝提的这个问题。首先他这个问题里面就涉及到了四个系统，像烟杆、温感、手爆、升光、 消爆这些，他是属于火灾自动报警系统里面的，防火门他有，他也是一个独立的系统，他是属于防火门监控系统，还有广播，广播他自己也是属于应急广播系统里面的，每个系统他都有自己的主线。那我们先一个系统，一个系统来讲，首先看一下火灾自动报警系统，可以看一下我们后面的食物。先看看火灾自动报警系 系统里面的烟杆、温感、手爆、消爆、声光，包括我那边的火灾显示盘，还有下面这些输入模块，输入输出模块，这些都是属于火灾自动报警系统的前端设备，这些所有的设备都需要连接一根耐火而未来型的双脚线，我们平时叫做信号线，这声光报警器 输入输出模块，火灾显示盘，他还另外需要接一根二十四伏的电源线，可以打开给你们看一下， 他这个里面就是有四根线，像这种只用连接信号线的里面就只有两根线， 像需要跟火灾自动报警系统联动的这些需要直起的设备。在这个输入输出模块里面，除了信号线、电源线，他还需要连接手动控制线。再看广播系统，广播系统他虽然 是独立的，他有独立的广播控制主机，但是他是跟火灾自动报警系统配套使用的，他的联动信号也是由消防联动控制器发出。广播系统会按区域或者楼层配置广播模块，用于消防应急广播和正常广播间的切换。所以广播本身他自己需要一根广播线， 然后配置的广播模块他也属于输入输出模块类型的。广播模块他需要跟消防控制器连接，还需要跟广播连接，所以说广播模块他需要接信号线、电源线、广播线三种线，嗯，打开看一下， 大家可以看到里面是六六根线，一组是两星，一共有一共有三组，就是六根，那这些线全部需要连接到消防报警 控制器规范中要求一台主机连接的点位不超过三千两百点，一个回路连接的设备不能超过两百个点。信号总线，也就是这位粉丝说的主线需要去按每个回路去走线，每个回路的 线都要连接到消防报警控制器的回路板上，具体这个回路怎么分，那就要根据现场实际情况去分了。 像需要分回路的线，也就是信号线需要分，如果是电源线、广播线这些不用，就直接连接到主机上就可以了啊。再来看看防火门监控系统，他也是独立的系统有自己的主机，像常开型防火门需要配置电动闭门器，常闭型防火门需要配置门齿开关， 他们连接防火门监控模块也是属于输入输出模块类型，设备也是按回路连接信号总线和电源线到防火门监控主机，就是这个玩意， 防火门监控主机会连接一根通讯线至火灾报警控制器，当发生火灾，火灾报警控制器发出指令给防火门监控主机做相应的联动动作。再看看粉丝说的这个应急照明， 这个他也是属于另外一个系统，应急照明疏散指示系统。应急照明疏散指示系统分了非集中控制型，也就是没有控制器的普通型和集中控制型，也就是我们平常说的智能型。普通型由灯具和应急照明配电箱组成，比较简单，灯具的电源线 直接连接到应急照明配电箱，应急照明配电箱会连接一支火灾自动报警系统的输入输出模块来实现联动，模块的线是报警系统给的，所以普通型应急照明系统线也就分为了两个部分，一部分是自己需要的电源线，一部分是火灾自动报警系统给输入输出模块的信号线和电源线。 集中控制型也就是我们平常说的智能型，它是有自己的控制器，也就是有自己的主管，它是由灯具、应急电源和应急照明控制器组成的，每个厂家都有穴位的区别， 具体组成需要根据厂家而定。我们以二线字为例，他的线分为了三部分，一部分是根据到分配电装置或应急电源的这一部分，他需要连接一根三十六伏的电源线。第二部分就是分配电装置到应急照明控制器这一段， 这一段需要连接一根二百二十伏的电源线和一根信号总线。第三部分就是应急照明控制器和火灾报警控制器连接的这一段，他需要一根通通讯线来连接来实现联动，具体的布线需要看每个厂家的设计手册。 嗯，这个问题讲起来是相当复杂，具体怎么接也稍微有些区别，我在这里只是请答一下。嗯，欢迎粉丝们继续留言提出，你想知道问题，我们会尽力为你解答。
