大家好,我是理工,在前面一个视频中我分享了台达 vft ganme 这块面积钱如何去把面板进行锁定, 有锁定的方法,当然就有解锁的方法,今天我就来分享一下面板进行锁定之后如何去解锁。 在前面的视频中我讲到过,面板锁定之后,参数也是不能查看的,也不能修改,只能看到 pg 十六这个界面。按确认键可以看到参数词,但是无法修改参数的代码也无法修改, 按运行停止键也是不起作用,那这个时候怎么去解锁参数呢?其实方法很简单,只要回到主间 面,所谓主界面就是参数监控界面,比如这个 h 开头的这个界面,他是指输出频率, a 开头的这个界面也可以, frt 这个界面也可以, c 开头这个界面也可以, 我就随便选一个界面就选到 h 这个界面,选了这个界面之后,长按 nt 键就是这个键,就是这个确认键长按,所谓的长按就是要一直按着,不要松手,按大概三秒钟,一直按着不要动, 时间到了之后他会显示 p 七十六这个界面, 他会直接跳出来,这个时候表示解手已经成功了,然后再按一下,按腿键,再按一下就可以看到他的删除内容,按上下键可以取关他的删除词, 改到零零,再按确认键,这个时候就解锁成功了。我们再来看这个删除代码,就可以正常的修改,里面承受内容也可以修改, 回到主界面,按运行停止也是可以起作用的,说明已经解锁成功了。这就是台达 vfd 杠 m 这款免疫器解锁面板锁定的方法, 当然这只是台打这款便便器解锁方法,其他便便器的方法不一定是这样的,很多便便器餐住锁定之后要输入密 密码才可以,这一方法一般在说明书里面也会写出来,也可以详细的阅读说明书。 好,这次分享就到这里,谢谢大家收看。大家有什么问题可以评论留言,也欢迎关注我,我会持续分享变频器的干货内容。想要系统的学习变频器的话,也可以点击我的专栏。
粉丝2.4万获赞5.3万

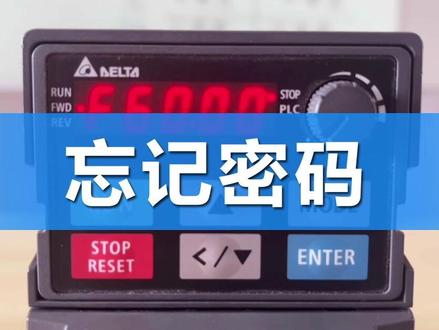

变频器密码忘记怎么办?台达 ma 三百变频器参数保护密码是由零零杠零七和零零杠零八两个参数实现。 若忘记设定的密码时,可在零零杠零七参数设定为四个九按确认键后,再次输入四个九按确认键才算完成解码动作,此时先前设定的参数被恢复出厂设定值。 注意,该动作需要在十秒内完成,若超过时间则需要重新再来一遍。

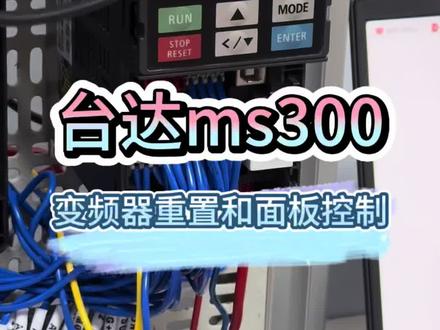

这是一款台达的 ms 三百的一款变频器,那可以看到它上面是有发面的,然后这里按着它可以取下来,里面是咱用线去控制它频率的,那今天我们先去讲用操作面板怎么去控制它哈, 首先我们首先要把它进行一个复位,那学变频器呢?最重要的是学会去看它的说明书,这是一款台塔的说明书,这款说明书呢?呃,有点多,你可以看到它下面有 七八百个,所以我们去看一下它的重点,重点在它基本参数这里,然后我们去放大。好,那首先来说哎,看一下它的第一个开机画面的显示, f 是 频率 h u a, 然后我们把它给打开 开机画面,然后它已没有复位,还是有刚刚的参数,所以我们先去进行一个复位来可以看到它,这里的一个重点在于它参数的复位 啊,这里有复制 plc 参数重置,然后有九十,十一,十二,你去看它的参数码零零点零二,也就是说我们去调哎,调它的按键 是它的一个运行 stop 停止,然后菜单和确定这两个键,首先我们去点着它的一个菜单键,然后可以看到它上面的 h 是 输出频率,再点击,然后 u 是 它的一个自定义, a 是 它的一个输出电流, 然后这是它的一个正转的模式,再往上这是呃, f 是 它的一个频率指令, 然后我们首先要让它进行一个参数的重置,所以找到零零点零二,然后我们点击这个键进入到它的一个参数码,现在是零零,然后我们再点击一下,显示零零点零零,我们要去调到零零点零二,然后往上, 现在是零零零零二,然后再点击一下现在是零,然后我们的参数范围呢,要去重置它的参数,选择九, 然后按着它一直去选择九,调到九之后点击确定,这个时候你的参数,哎,就重置成了以五十赫兹旋转的,我们去运行一下它,看一下, 这个时候我的电机去开始转好,然后你去发现,你会发现去操作面板旋转按钮的时候,它是不能动的,我们去停掉, 然后停掉之后呢,它底下还有以五十赫兹频率运行的,这是我们刚刚调到的参数九,然后这里呢有六十赫兹的,还有自定义的, 那我们现在要去做到的是用咱们的旋转按钮来去控制它,那首先我需要再去调到咱们的零零点二零 啊,你会发现,哎,这样调的话是调前边的,然后我们点击后面这个按钮,哎,然后去调到零零点二零, 然后点击确定,这个时候去调到它的参数七,点击确定,然后我们去选择二十一,然后选调到零,点击确定, 这个时候我们去看它的一个频率指令,也就是说我们去调到它的 f 键, 好,这个时候去运行它,然后你会发现这个时候去按旋转按钮,它就可以去自动的去调节它的频率, 如果我想让它停掉,我可以拉到最这边,最左边,好,它就停了,再往上可以去调节它的频率, 这是以我们的一个操作面板来去控制它的,当然呢操作面板它的一个功能的选择还是比较多的,然后这个小旋转按钮的也算是 常用的比较多,底下还有各种的频率也都有,那一会我会把咱们的最常用的这一些指令去打在咱的评论区, ok。

第十一部分我们了解一下密码管理与数据保护,主要分 i s p soft 项目密码保护、 plc 密码保护两部分讲解。 一、 spsoft 项目密码保护 spsoft 软件提供了多重的保护机制,其目的在于确保用户所开发的程序或核心技术都可以得到完善的保护。 spsoft 所提供的项目密码保护架构主要包括程序识别码、项目密码和 p u 密码, 其中每种密码都可选择性的设定或解除,使用者可依据实际的需求而采用不同的数据保护机制。程序识别码是作为第一道把关的认证信息, 当进行下载时,设定于 spsoft 的 项目中的程序识别码与设定于主机的 plc 识别码必须完全一致才可进行操作。 因此,程序识别码的保护机制可用来限制有设定程序识别码的项目只能下载至特定的主机中, 而该主机必须设定相同的 plc 识别码。进行项目程序的上传时, 若该主机有设定 plc 识别码时,系统会在开始上传数据前要求用户输入正确的识别码以进行验证。 而当开启一个有设定程序识别码的项目时,系统同样会要求输入正确的识别码后才允许开启。因此识别码可用来作为用户存取数据的权限认证。 在功能工具栏中点击工具程序设置 程序识别码,设置之后便会出现识别码的设定窗口, 由该窗口的下方便可得知目前开启的项目是否有启动程序识别码的保护功能。若项目目前的程序识别码功能为关闭状态时, 窗口中便会有两个设定识别码的字段,而要设定程序识别码时,请先后于两个字段中输入相同的识别码后点击确定即可。 若目前程序识别码的功能为启动状态,则窗口中只会用一个用来解除程序识别码的字段, 而要解除程序识别码时,请直接于此字段输入正确的识别码后点击确定即可。设定的程序识别码中仅能有英文字母、数字及空白,其中英文字母必须区分大小写。 此外,不同几种的程序识别码字数限制可能不同,请依照窗口字段的提示进行设定。当设定完成后,窗口的状态便会自动切换,确认无误后,点击取消键便可关闭窗口。 项目密码的主要功能在于保护整体的项目程序,当开启某个设有项目密码的项目后, 系统便会要求输入正确的密码之后才允许开启,且项目密码可设定输入的限制次数,当用户输入密码的错误次数超过最大限制时,该项目便会自动关闭。功能工具栏中点选工具 程序设置项目密码,设置之后便会出现项目密码的设置窗口, 且由该窗口的状态便可得知目前开启的项目是否有启动项目密码的保护功能。若要设定密码输入的限制次数时,请先勾选启动限制次数,之后 于其右侧的字段设定次数。完成设定后,请点击确定键,若设定无误时,窗口便会自动切换为启动项目密码的状态,此时点击取消键便可关闭窗口。 当目前项目密码的功能为启动状态,则窗口中只会有一个用来解除密码的字段, 而要解除密码时,请直接于此字段输入正确的密码后,点击确认键即可。同样的, 若成功解除密码后,窗口便会自动切换为关闭项目密码的状态,此时点击取消键便可关闭窗口。 s bsoft 允许用户为不同的程序或功能块 p u 设定一组专属的密码,当用户开启有设定密码保护的 p u 时, 系统便会要求输入正确的密码,之后才允许开启。利用此功能,可对包含特定程序代码或核心技术的数据多加一道保护机制。关于 p u 密码的设定与解除的方式如下, 请于项目管理区中在预设定密码的 p u u 项目上点击鼠标右键,之后于选单中选择属性 已开启 p u u 的 属性窗口,而于属性窗口的保护区域中便可得知目前 p u u 密码的状态。若目前 p u u 密码功能为关闭状态时, 区域中选择密码选项便会有两个设定密码的字段。当要设定密码时,请先后于两个字段中输入相同的密码, 输入的密码格式与前面相同,完成后点击确定键即可。若目前的 p u u 密码功能为启动状态,则窗口中只会有一个用来解除密码的字段, 而要解除密码时,请直接于此字段输入正确的密码后,按下确定键即可。二、 plc 密码保护设定 plc 识别码之前, 请先确认 s b soft 可以 与主机正常联机,然后在功能工具栏中点选 plc 主机系统安全设置 plc 识别码设置当成功读取主机的信息之后, spsoft 便会自动弹出 plc 识别码的设置窗口,而由该窗口的下方便可得知主机目前的 plc 识别码功能是否启动。 若主机目前的 plc 识别码功能为关闭状态时,窗口中便会有两个设定识别码的字段,而要设定识别码时,请先后于两个字段中输入相同的识别码后, 按下确定键即可。若目前 plc 识别码的功能为启动状态, 则窗口中只会有一个用来解除识别码的字段,而要解除识别码时, 请直接于此字段输入正确的识别码后,点击确定键即可。设定的识别码中 仅能有英文字母、数字及空白,设定的识编码格式依旧与前面一致。当设定完成后,窗口的状态便会自动切换,确认无误后,点击取消键便可关闭窗口。 spsoft 提供一个便利的功能,可让用户在下载的过程中同步设定项目密码与 plc 密码。 执行下载操作时,若在传输选项当中勾选项目密码与 plc 密码同步的项目时,则下载完成之后,主机内部的 plc 密码将被改写为与项目密码一致。 此外,当使用者以开启旧党的方式开启一个项目,且该项目本身有设定项目密码时,下载选项中的项目密码与 plc 密码同步,项目便会强迫勾选。

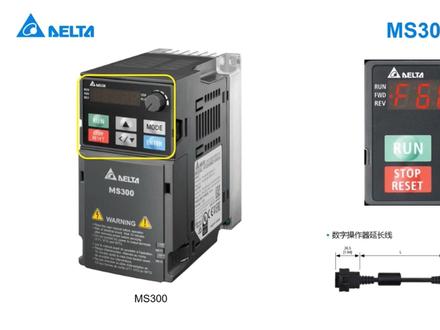

变频器 m s 三百的面板型号开辟, m s l e 零一面板可以取下,并通过 m s 三百数字操作器延长线连接进行外拉,以满足远距离的操作需求,最长延长线为五米。 下面为大家介绍面板的具体的显示内容以及按键功能。首先是非常醒目的主显示区, 主要用来显示频率、电流、电压、用户自定义单位异常等等。 第二个是状态显示区,主要用来显示变频器的运行状态,运转停止 p l c a 正反转等。第三个是旋钮,旋钮主要是用来呃频率的输入,在频率来源指令自动模式下,如果通过旋钮来设定输入频率,首先要设定参数零零二零等于七。 而在频率来源指令手动模式下,如果通过旋钮来输入频率,首先要设定参数零零三零等于七, 那除了通过旋钮输入频率,我们还可以通过按键进行频率的输入,这也是出场默认的输入方法,该方法比较常用,后面会对此进行详细的介绍。 或者是 run 键,通过 run 键我们可以让变频器直 行运转命令, 通过 stop reset 键可以让变频器执行停止命令以及故障时的进行复位。 那通过上一键、左一键和下一键可以变更设定值和参数。 mod 键用来切换画面的选择, enter 键是进入及确认键。 第二部分变频器面板的操作演示 ms 三百上电后, 我们可以看到变频器的 kpit 初始界面,当前的设定频率为五十赫兹。首先为大家展示如何切换 kpit 的显示画面, 按 mod 键进入是电机当前运行频率的显示界面,通过该界面我们可以看到电机当前的运行频率。 再次按 mod 键进入的是变频器直流母纤电压显示界面,这里是出厂默认的显示界面,我们可以通过修改参数零零零四来修改该页面的显示内容。 比如设定零零零四等于四,可以在该页面显示变频器的输出电压。设定零零零四等于七,可以在该页面显示电机的运行速度等等。按 mod 键进入 的是电机运行电流的显示界面,通过该界面我们可以看到电机当前的运行电流。再次按摩的键,进入的是转向设定界面,此时通过上下键可以直接修改转向设定为正向或者反向。 再次按 mod 键进入的是内置 p r c 设定界面,此时通过上下键可以直接修改设定 p r c。 零,停用。内置 p r c。 p r c。 一、请用并打开内置 p r c p r c。 二、启用但关闭内置 p r c, 可以根据实际需求进行设定。 再次按 mod 键进入行业参数组合显示界面,即应用红界面,要显示该页面,需要 确认参数幺三零零设定为非零。通过 enter 键可以进入行业别缩写界面,例如当前的分界面及分机行业, 然后再次按 enter 键即出现各行业别的应用红参数。通过上下键选择行业应用红参数。再次按 enter 键可以进入查看参数设定值以及修改参数设定, 设定完成后,再次按 ant 键保存设定,或者按 mode 键退出设定。 这里需要提醒大家注意的是,当我们启用行业参数组合时,相关的参数会被直接修改,具体的参数设定信息可以参考手册 的十二章十三节行业应用参数。 接下来为大家演示如何设定参数,我们主要通过几个例子来为大家演示一下具体的操作步骤。第一个,恢复出场值设置设定参数零零零二等于九, 在此时的主界面下按 enter 键进入参数设定界面,此时按 enter 键再通过上下键更改参数得到参数零零零二。 接着按 enter 键进入参数设定值设定界面,再次通过上下键设定参数值为九,完成后再次按 enter 键保存设定,恢复出厂值设定完成。第二个为大家演示通过设定参数零一零零等于一百二十赫兹来修改变频器的最高操作频率。 此时在主界面下按 enter 键进入参数设定界面,通过上下键修改零零为零一,然后再点击 enter 键参数选择零一零零,再次按 enter 键进入参数值的设定, 通过长按 mod 键激活数值修改,同时通过左一键可以选择需要修改的数位,此次我们最高操作频率设定值为一百二十赫兹,左一将十位五修改为二 二,继续左移将百位修改为一,然后按 alt 键保存修改值。 第三个我们来为大家演示一下,通过设定参数零一零一等于一百二十赫兹来修改电机的额定频率。 在主界面下按 enter 键进入参数设定界面,通过上下键修改参数群主零零为零一, 再次按 enter 键和上下键修改参数零零为零一,得到需要设定的参数零一零一,然后按 enter 键进入参数值设定,通过长按 mode 键激活数值修改,同时通过左移 可以选择需要修改的数位。此次我们电机额定频率设定为一百二十赫兹,左移,将十位的五修改为二,继续左移将百位修改为一, 然后按 enter 键保存修改值。最后为大家演示一下如何修改设定频率。一般有两种方法,小数值的修改可以通过上下键直接来完成, 数值变化较大时可以通过长按末的键激活数位,然后搭配左一键选择需要修改的数值位。举例说明,此时我们将频率有五十赫兹修改为一百赫兹。这里我们选择第二种方法来完成 长按 mod 键激活数值修改,搭配左一键 修改十位为零,百位为一即得到一百赫兹。再次长按 mod 键退出数值修改。

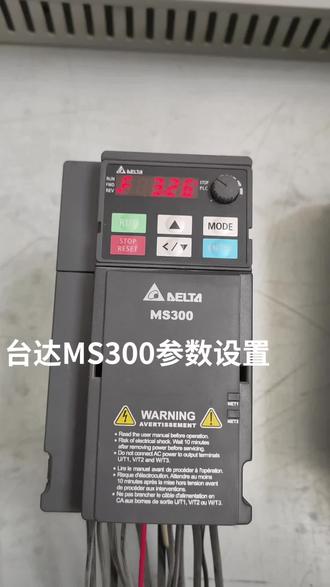

今天分享的是台达变频器参数设置和面板的操作,这个变频器按这个菜单键是进入不了参数组的,进入参数值或确认 都是同一个按键,这样就进入啊,参数折,再按一下就可以设定参数,设定完要返回就按这个模式键就可以退出。

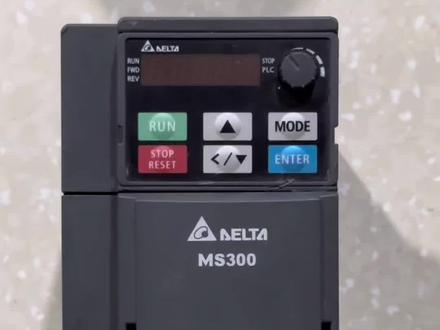

品 ms 三百系列变频器面板型号,开 pms l e 零一 本视频的使用对象主要是变频器的初学者,初次使用变频器面板进行参数设定的调试人员。 主要内容包含两个部分,一、变频器面板的介绍。二、变频器面板的操作演示。具体包含三个方面,画面的切换、参数设定、频率设定。 第一部分变频机面板的介绍, 便民器 ms 三百 面板型号,开 pms l e 零一面板可以取下,并通过 ms 三百数字操作器延长线连接进行外拉,以满足远距离的操作需求,最长延长线为五米。 下面为大家介绍面板的具体的显示内容以及按键功能。首先是非常醒目的主显示区, 主要用来显示频率、电流、电压、用户自定义单位异常等等。 第二个是状态显示区,主要用来显示变频器的运行状态,运转停止、 plc 正反转。 第三个是旋钮,旋钮主要是用来频率的输入,在频率来源指定自动模式下,如果通过旋钮来设定输入频率,首先要设定参数零零二零等于七。 而在频率来源指定手动模式下,如果通过旋钮来输入频率,首先要设定参数零零三零等于七。 那除了通过旋钮输入频率,我们还可以通过按键进行频率的输入,这也是出场默认的输入方法,该方法比较常用,后面会对此进行详细的介绍。 接着是 rond 键,通过 ron 键,我们可以让变频器直行运转命令, 通过 stop reset 键可以让变频器执行停止命令以及故障时的进行复位。 那通过上一届、左一届和下一届可以变更设定值和参数。 帽子键用来切换画面的选择,安特键是进入及确认键。 第二部分变频器面板的操作演示 ms 三百上电后,我们可以看到变频器的 k 派的初始键, 当前的设定频率为五十赫兹。首先为大家展示如何切换 kpat 的显示画面。 按模特键进入的是点击当前运行频率的显示界面,通过该界面我们可以看到,点击当前的运行频率 再次按摩的键进入的是变频器直流魔仙电压显示界面,这里是出场默认的显示界面,我们可以通过修改参数零零零四来修改该页面的显示内容, 比如设定零零零四等于四,可以在该页面显示变频器的输出电压。设定零零零四等于七,可以在该页面显示电机的运行速度等等。按 mo 的键进入的是电机运行电流的显示界面, 通过该界面我们可以看到点击当前的运行电流。再次按摩的键进入的是转向设定界面,此时通过上下键可以直接修改转向设定为正向或者反向。 再次按摩的键,进入的是内置 prc 设定界面,此时通过上下键可以直接修改设定 prc 零停用内置 prc, prc 一启用并打开内置 prc, prcr 启用但关闭内置 prc 可以根据实际需求进行设定。 再次按摩的键进入行业参数组合显示界面,即应用红界面,要显示该页面需要确认参数幺三零零设定为非 零。通过 enter 键可以进入行业别缩写界面,例如当前的分界面及分机行业, 然后再次按 ant 键即出现各行业别的应用红参数,通过上下键选择行业应用红参数。再次按 ant 键可以进入查看参数设定值以及修改参数设定, 设定完成后再次按 and 键保存设定,或者按 mat 键退出设定。 这里需要提醒大家注意的是,当我们启用行业参数组合时,相关的参数会被直接修改,具体的参数设定信息可以参考手册的十二章十三节行业 应用参数。 接下来为大家演示如何设定参数,我们主要通过几个例子来为大家演示一下具体的操作步骤。第一个,恢复出厂值设置设定参数零零零二等于九, 在此时的主界面下,按 ant 键进入参数设定界面,此时按 ant 键,再通过上下键更改参数,得到参数零零零二, 接着按 enter 键进入参数设定值设定界面,再次通过上下键设定参数值为九,完成后再次按 enter 键保存设定,恢复出厂值 设定完成。第二个为大家演示,通过设定参数零一零零等于一百二十赫兹来修改变频器的最高操作频率。 此时在组界面下按 ant 键进入参数设定界面,通过上下键修改零零为零一,然后再点击 ant 键参数选择零一零零,再次按 ant 键进入参数值的设定, 通过长按 mod 键激活数值修改,同时通过左移键可以选择需要修改的数位。此次我们最高操作频率设定值为一百二十赫兹,左移,将十位五修改为二,继续左移,将百位修改 为一,然后按 ant 键保存修改值。 第三个我们来为大家演示一下,通过试听参数零一零一等于一百二十赫兹来修改电机的额定频率。 在组建面下按 anter 键进入参数设定界面,通过上下键修改参数群主零零为零一, 再次按 ant 键和上下键修改参数零零为零一,得到需要设定的参数零一零一,然后按 ant 键进入参数值设定, 通过长按 mo 的键激活数值修改,同时通过左一键可以选择需要修改的数位。 此次我们电机额定频率设定为一百二十赫兹,左移,将十位的五修改为二,继续左移,将百位修改为一, 然后按 enter 键保存修改值。最后为大家演示一下如何修改设定频率。一般有两种方法,小数值的修改可以通过上下键直接来完成, 数值变化较大时可以通过长按 mo 的键激活数位,然后搭配左一键选择需要修改的数值位。举例说明,此时我们将频率有五十赫兹修改为一百赫兹。这里我们选择第二种方法来完成长按 mo 的键 激活数值修改,搭配左一键修改十位为零,百位为一即得到一百赫兹,再次长按 mode 键退出数值修改 与上市有关 ms 三百系列便民器面板操作方法的介绍。

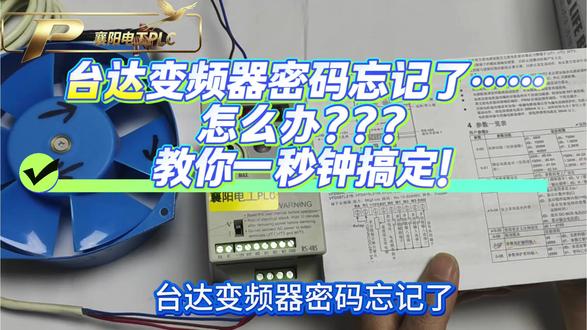

台达变频器密码忘记了?别着急,跟着我免费学,一秒钟轻松解锁密码,实现技能提升。首先我们来看这里,零到七参数保护解码输入, 输入 d 五七二,按到零比七, 输入 d 五七二,按住不松它就会一直往上加, 一直加到 d 五七二, 然后再按下确认键,按的显示完成返回就可以了。大家关注我,每天轻松解锁新技能!

首先我们先了解一下此软件的操作环境,此图是一个完整的 s p soft 工作画面,主要包括菜单和工具栏, 项目管理区、局部符号定义区、程序编辑区、函数库区、信息显示区、 plc 状态栏。下面简单了解一下每个区操作页面。打开 s p soft 软件,新建项目工程后,进入到具体的操作页面。 软件的左上角是窗口标题,显示目前所编辑的项目名称与程序标题下面是菜单工具栏,共有八类功能操作选项。接下来是图标工具栏, 针对菜单工具栏中部分菜单选项设置的图标快捷键。左边是项目管理区,主要内容是与项目开发相关的一些对象,如组态管理工具、设备信息与 应用指令等。信息显示区主要是编辑信息与查找结果两个页面。 编辑信息页面主要显示程序编辑或语法检查时的结果或提示信息, 而检查结果页面则是用来条例执行项目查找后的查找结果。窗口最下方状态栏主要显示目前各种工作状态,包括编辑模式、目前编辑位置、 plc 扫描时间、 联机状态、 plc 状态、通讯参数及 plc 机种等信息。中间部分就是符号定义区及程序编辑区,最右边则是函数库区。第二部分通讯配置 本视频需要使用两个软件, spsoft 编程软件 com manager 通讯配置软件首先打开 com manager 软件,建立电脑与 plc 之间的通讯通道。 点击新增,弹出通讯参数,设置窗口,设置驱动名称,注意 不可使用特殊符号,至多可输入三十一个字母。通讯类别目前支持的有串口、以太网、 usb 等。若选择串口通讯 r s 二三二或四二或四八五, 在建立串口通讯之前,需确保计算机已成功安装串口通讯线的驱动。 计算机与 plc 之间目前已连接且正常运作。通讯接口选择对应的计算机 port 端口 下面选择对应的数据格式,需保证设置的通讯格式与连接的设备一致。若不确定连接设备的通讯协议时,可点击自动侦测。当侦测成功, 该联机装置的通讯协议参数会被回填在窗口对应词段,但是系统不会侦测 com port 与 ask 或 rtu 这两个参数, 因此在执行前必须确认这两个参数才可进行操作。最后,设置通讯响应相关参数。重送次数是设置联机错误时的重试次数,而通讯余时参数则是设置重试的时间间隔, 一般情况下选择默认即可。部分 plc 主机本身提供 usb 通讯端口,若通讯类别选择 usb 通讯, 设置之前需确保电脑与成功安装主机 usb 驱动程序。具体驱动安装说明请参考 spt 软件使用手册。其次,电脑与 plc 已通过 usb 下载线连接在一起, 接下来选择对应的通讯接口即可。若通讯类别选择 evnet, 在 以太网卡选择连接通道的网卡次段左下角便会显示目前电脑 ip 地址。 点击搜寻便会开始搜寻连接在相同网域的装置,并将结果显示在列表中。若知道设备 ip 地址,可点击新增,直接填写 ip 地址端口号等。 通讯类别若选择 direct link usb 或 direct link internet, 表示透传模式 表示通过人机给 plc 下载程序,若选择 direct link usb hmi 模式,可选择 usb 传输模式。 若选择 cpc mode 时,需再选择对应的 com 口。详细连接设定方式参考台达 hmi 使用手册。 若通讯类别选择 d v p simulator 等,以下几种 simulator 表示可以不用实际连接 plc 就 可以模拟仿真连接 plc 进行程序下载监控,选择对应几种 以上通讯驱动,建立完成后,点击确定,我们会看到所有建立的驱动都在列表中。此处我们需要注意的是,菜单中的状态表示驱动的启动与停止, 只要电脑与 plc 连接正常,默认是 ok, 使用者无需操作。若是仿真器驱动,必须先启动才能使用,需要在右侧点击启动, 此时状态由 stop 变为 start。 反之,若要停止仿真器驱动,点击停止即可。右侧配置按钮表示选中其中一个驱动,点击配置,即重新设置参数。 删除按钮表示将选中的驱动在列表中删除。可 manager 配置完成后,接下来打开 s p soft 编程软件,在菜单栏中选择工具通讯设置, 选择建立的通讯通道名称,若是已太网通讯,输入对应的设备 ip。

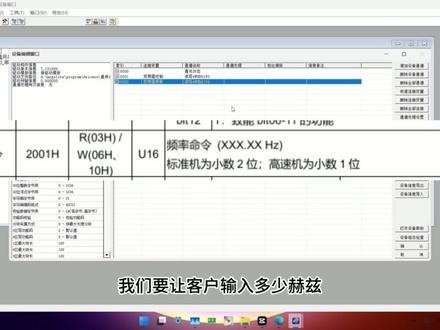

每日学习 plc, 这是台达 m s 三零零变频器,这是昆仑通泰触摸屏。这条视频我将不使用 plc, 直接用这个触摸屏,通过四八五 控制这台变频器并监控数据,内容包含硬件接线参数设置。触摸屏设置步骤详细包看包会。这是变频器端子 s g 加是四百八十五正, s g 是 四百八十五负,这是触摸屏 com 口针脚七是四百八十五夹,针脚八是四百八十五减。 将触摸屏 com 口与变频器端子正接正,负接负接线便完成。来到变频器参数设置这里,我们先根据手册,将变频器的频率源和控制源都修改成 r s 四八五控制。我们先找到零零杠二十和零零杠二十一, 分别将零零杠二十设置成一,这里我已经提前设置好了,然后找到零零杠二十一,将它修改成二,这样我们就将频率原和控制原都修改成 r s 四八五控制。设置好这个之后, 我们找到零九系列参数, 这个零九零零的是通讯地址,也就是四八五同站站号,它的默认是一,这里我修改成了二,如果只有一台设备的话,可以直接用默认的一就行。好,然后九点到一点波特率, 它默认值九点六,也就是九千六百,然后来到零九零二,零九零二是错误处理默认,那就是三不警告,不报错并继续运转,直接用默认的三, 然后找到零九零三于十减出,直接用默认的零就行。 这几项参数大家都可以用默认的,但是这个零九零四 一定要将它修改成 r t u 格式,这里我将它修改成十二,意思是八位数据位无效验一位停止位的意思。好到这里我们的通讯参数也设置完毕。 修改好参数之后呢,我们来到变频器手册这里,我们可以看到变频器它的操作命令对应的 moddbs 地址是二零零零 h, 将它转换成实进制之后呢,也就是八一九二,加上 modbus 起始地址四万,也就是四八一九二。 一个地址的大小是十六个位,我们可以通过修改这十六个位的状态来控制变频器相应的操作,也就是正反转以及停止。我们看手册上面, 我们如果想要正转启动我们的变频器,我们要给我们的第零个位和第一个位 写入十,并且给我们的第四个位和第五个位写入零一,这样我们的变频器就能正转,也就是零一,然后第二个位和第三个位没有, 就是默认的零零。好,然后第四个位和第五个位如果是正转的话,也就是零一。 所以如果我们想要正转启动变频器,我们就要给这个四八一九二寄存器地址写入零一零零一零,好将这个二进置的零幺零零幺零转换成十进置,也就是十八。 如果我们想要反转启动变频器,我们也是相应的给第零个位和第一个位写入零幺, 然后第二个位,第三个位零零,然后第四个位第五个位,这里就要写入十, 也就是幺零零零幺零,转换成实进制,也就是三十四。 好,然后正转和反转我们都已经搞定,那么我们如果想要停止我们的变频器, 并不是直接给这个地址传一个零就好了,如果直接传零的话,就是对应这里的零零 b 无功能。所以我们想要正确停止变频器,就要给我们的第零个位和第一个位写入零一, 转换成实控制,也就是一。所以如果我们想要正转启动变频器, 就给四八一九二这个地址写入十吧。如果我们想要反转启动变频器,就给四八一九二这个地址写入三十四,如果我们想要停止变频器,就给这个地址写入一 好,这样变频器的控制我们已经搞定了。接下来我们看一下变频器的频率怎么写入,在这里可以看到频率命令,它对应的地址是二零零一 h, 转换成实进制之后呢,也就是 八一九三,加上起始地址四万,也就是四八一九三。 然后我们可以看到频率命令是叉叉叉点 x x, 意思是如果我想要给变频器二十赫兹的命令,那么我就要给两千, 因为它后面有两个小数点。好,到这里呢,我们的控制和频率都已经搞定,如果我们想要监控变频器的数据呢, 我们可以往下面滑找到这里,比如说我想要监控这个 dc 八四电压,也就是母线电压,我们可以找到它对应的地址二一零五 h, 转换成实景制之后呢,也就是八四五三,加上起始地址四万,然后直接读取这个地址就好了。如果我们想要监控其他的参数,也就是把它相应的地址转换成实景制,然后直接进行读取就好了, 然后手册我们就看到这里。好,接下来我们打开昆仑通泰触摸屏的编程软件,主播这里用的是 light 版的, 它用起来和 pro 版以及 stu 版没有什么区别,所以接下来的操作大家可以全程参考。然后我们点击文件新建一个工程,选择对应的型号,点击确认。 然后第一步呢,我们在这个实时数据库这里先添加好我们需要的数据,第一个也就是变频器控制, 点击确认,然后再添加一个变频器频率, 这里就选择浮点数确认,再添加一个变频器母线电压 也是浮点数,点击确认,然后再添加三个按钮,一个正转按钮, 选择整数,点击确认,再添加两个,一个反转按钮,一个停止按钮, 点击确认。将需要的数据添加好之后呢,我们来到设备窗口这里双击设备窗口,右击设备工具箱,然后双击通用串口,复设备 添加好之后,再双击这个 modbus r t u 串口,点击式添加一下,然后我们双击进入这个串口,复设备,修改它的参数。我们首先要修改这个串口端口号,因为主包一开始教大家接的是 come 二, 所以这里大家要选择 com 二,如果大家接的是 com 三,就这里就选择 com 三,根据实际选择就行。然后这里通讯波特率数据位和停止位, 这里默认的的刚好跟变频器默认的对应上,所以不用修改。然后这里的数据校验方式我们选择无效验,因为主包修改成了无效验,其他的不用管,点击确认,然后双击这个设备零,左下角 我们需要修改我们的设备地址,因为主播给变频器设置的地址账号是二,所以这里我们要将它设置成二,这里呢根据实际情况修改好,然后我们将这些通道全部删除, 点击右边的添加设备通道,通道类型呢,我们选择这个四驱数据类型呢,选择十六位无符号二进置,然后通道地址呢, 这里就可以填变频器手册上面的通讯地址,手册上面的通讯地址是二零零零 h, 转换成实进制是八幺九二, 但是这里要填八千一百九十三,要加一,为什么呢?因为台达变频器它的 modbus 起始地址是四万,昆仑通泰触摸屏的 modbus 起始地址是四万零一,比它高一位,所以我们要在这个呢也要相应的加一, 所以不是八千一百九十二,是八千一百九十三,这里填上八千一百九十三好。通道个数,一个连接变量,将它与我们的变频器控制连接起来,点击确认好确认, 再添加一个通道类型,也是选择四驱数据类型,也是选择十六位无符号二进置, 通道地址也是一样的,这里的二零零一 h 换算成实进制是八幺九三,也是相应的加一,也就是八千一百九十四,然后连接变量,将它与变频器频率相连接 好,然后这里的读写点击确认,但是我们根据手册可以看到这个地址正常有两位小数,比如说我们要二十赫兹,就要写两千, 但是实际中不能让客户这样,我们要让客户输入多少赫兹,变频器就对应的是多少赫兹,我们要让这个触摸屏自己把数据处理好, 我们在这个通道处理,这里双击,然后选择这个五工程转换,这里零到五千,对应零到五十,这样,比如说我们想要十点一一赫兹,我们直接输入十点一一, 这个触摸屏会自动帮我们乘以一百,再给到变频器,也就是幺零幺幺,好,然后点击确认,好,我们再添加一个母线电压,这里也是选择十六位无符号二进制通道地址也是一样,八千四百五十三加一八四五四 连接变量母线电压确认,然后这里读写方式勾选上只读,因为这个是监控数据,我们只用来读取,好,我们点击确认, 然后我们来到用户窗口这里点击工具箱,然后我们先添加三个按钮,我们给这三个按钮命名一下,第一个叫正转按钮 好,第二个反转按钮, 第三个停止按钮 好,然后我们设置一下正转按钮,在它的操作属性这里勾选项数据对象值操作, 然后这里选择按一松零,这里的问号,这里呢选择正转按钮,点击确认,这里的设置变量值,这里写上十八,在这个问号这里呢选择变频器控制,点击确认 反转按钮,也是同理,先勾选上数据对象操作,这里选择按一松零,在这个问号这里呢选择我们的反转按钮, 点击确认,然后在这里的设置变量值,这里写上三十四,然后在这里选择变频器控制,点击确认, 点击确认,然后这个停止按钮,这里也是在这个操作属性这里勾选上对象数据操作,选择按一松零,但是这里呢 这里呢我们不用选择这个停止按钮,可以直接选择这个变频器控制,因为当我们按下这个按钮的时候,触摸屏直接就将这个值赋于一, 所以不用说,这样再转一下,点击确认好,然后我们再选择一个数值输入框,用来输入我们的变频器频率, 选择,然后在这里的操作属性这里选项我们的变频器频率,点击确认,然后取消掉这个自然小数,然后用这里的两位小数就够了。点击确认好,然后我们再添加一个标签, 用来监控我们的母线电压,在这里属性设置,这里勾选上显示输出, 然后在这里显示输出,这里这个问号,这里选择母线电压,点击确认,但是大家可以看到这个手册上面它后面有一位小数,所以我们要在这里乘以零点一, 这样它显示的值才是真实的值,然后在下面这里选择,勾选上数值量输出, 然后取消掉自然小数,然后固定小数一位,因为它这里只有一位小数,然后点击确认好,然后可以在这里添加一个标签,这里写上母线电压, 这里呢主播是指监控一个母线电压,用来演示参数,监视手册上面这么多参数,大家想要监控哪些参数也是一样的操作,我们将程序下载进去, 然后主播这里呢,也是简单的优化了一下这个触摸屏界面,大家想要这个触摸屏程序的, 可以在后台私信主播。 好,这期的视频就到此结束,喜欢的家人点一个关注,点个关注,我们下期见。
