大家好,欢迎收看我的视频,这期是关于色标传感器的调整方法,手上这型号是绿白两种增光, 我们松开固定螺丝, 调整镜面与顶部距离一点二 cn 左右,可以看待灯光正在聚集,我们调整到清晰的聚点就行, 距离大概就是一点二厘米左右。 锁紧固定螺丝 锁紧螺丝后放回固定架中,调整位置, 光源光电对齐标点中间位置 对齐后手动拉薄膜,查看是否有感应。 旋转灵敏度逆时针小,顺时针大,在空白位置叫灵敏度至小。灯亮起,移动包模至光源对准黑标,再次顺时针旋转两侧亮灯。中间部分就是适合比包模, 可旋转至两者中间位置,这时候可以手动拉动包装木,检测是否能感应到色标。两根滚筒上左右各有一个尼龙圈最近使其能挡住包 包装膜两边检查四个尼龙圈,师傅都挡住包装膜。 屏幕按 c 快捷进去光眼设置光标位置调整回零零 光眼架位置够的情况下不需要去调整光标位置。 s 返回桌面,按 a 开始测查,一般情况下回拉动至第三包,照到第三个光标停止,按住红色按钮,让机器运行一下, 再按绿色按住启动设备过来检查每次光标过去是否有感应图。
粉丝3.3万获赞1.8万

啊,下面我来教大家如何调整包装机的色标,我们的包装膜上面是有光标点的,定的有光标点,然后我们首先要把这个色标电眼对到,对到这个色标, 呃,要经过的地方,他这个有个白色的观点,我要让这个光不能太近,靠的太近肯定是不行的,也不能靠的太远,靠的太远他感应不到。让这个光源聚为一个点的时候 把它固定住,固定住之后我们从最开始的来调, 稍等一下我把机停。 我们首先看一下啊,我们的赛标电影上面他有一个, 有一个迷你,有个麦克斯,就是代表了一个最小,一个最大,代表了这个这个电影的灵敏度,一个最小最大,最小就这边,那么我们往这边扭就是最小最大,我们往这边扭他就是最大, 那么我们先开始调的时候,我们不知道他的灵敏度是多少,每一款包装膜印刷的颜色不一样,他的灵敏度都不一样,我们先把它调到最小, 调到最小之后他照什么,他这个指示灯他都是不会亮的,不管你照任何东西,你照黑色的,照什么颜色,他都不会亮的。然后我们先把它调到最小,之后 我们把它对对着这个包装膜,让他光源变到最小的时候, 对着这个包装膜,然后慢慢的去调调,调到他会微调,调到他刚好会亮,调到他刚好会亮的时候我们把机器启动, 我把机器启动起来,哎,我们现在就是刚好调好了,他刚好过一个黑色的光标点,然后我们的这个电影指示灯他会闪烁一次,这样子就是正确的。 如果说我们没有调够的话,我们把它调到最小之后,我们会发现他过一个关吧点他是不会闪烁的,而且他还不会亮灯,这种就是错误的。 正常的情况下他就是这样子,过一个黑色的光标,他闪烁一次,还有一种情况,那万一灵敏度调大了,调过头的他是什么情况呢?给我给大家示范一下。他就是这样子,他的这个红指示灯一直在工作, 他这样子肯定是没有信号的,他过一个射标他也不会闪烁,这样子就是人民度太高了,那么我们给他减小一点,慢慢的一点一点的减, 好捡到捡到他过一个色调的时候会闪烁一次,这样子就是正正正确的。

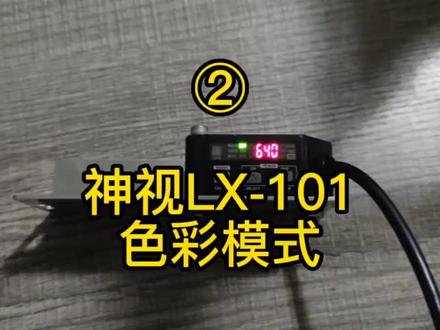

下面是色彩模式的调试方式,我们按第一个键切换到卡了,这个时候我们再去按第二个键切换到卡了模式,这个时候返回就可以了,返回过后我们发现变成 c 数字数字了,这个意思就是它的色调一致性,我们下面拿张纸进行测试一下, 现在我们拿张纸,现在他的照,他照的光是蓝色,按第一个键还是照到模式,这个时候我们按一下第二个键,当显示够的就可以了,我们进行测试, 蓝色和绿色之间切换,有没有发现他闪了一下,这个时候他在闪的地方他的数字是九百一,我们调到第三个选项, idg, 把它的直往上夹,这个时候 他就不会出现雾识别的状态,只有在蓝色状态下才才会识别成功。 反之我们如果调绿色,在绿色的位置同样选到第二个,按第二个按钮,当显示够的时候就可以了。

今天给大家介绍一下射标传感器的使用方法。先看一下这个面板,上面显示的数字就是显示值,是个数条就是指指指灯。 set 键是设置键, up 是向上 down, 向下 modad 是模式设置。最简单的方法就是对准需要的颜色,按一下 set 键,再对准背景,按一下 set 键, 就可以检测我们需要的颜色。当遇到颜色相近的时候,反馈的数字比较接近模而准确的区分, 比如这个蓝色跟这个浅蓝色,这个时候我们就需要微调,按一下猫的键,再按一下向下或者向上调节触发的数字。设置好后 按一下摩托键,可以选择敞开或者长臂,按住摩托键三秒进入菜单,可以选择强光模式或者弱光模式,就是这个传感器的发光强度, 然后可以进行选择检测模式。当彩色比较多时,可以选择 c 模式,默认就是 c 模式。颜色比较单一时可以选择 mairk 模式, 颜色相近是选择 c 一模式,再按一下就是一点教导模式和两点教导模式,一点的话就是对准一个颜色视角,两点的话就是对准两个不同的颜色视角。最后 后面就是设置延时,默认 tufa 或是关闭延时。 onod 是同时拉高或者拉低延时。 ond 使用拉高延时就是感应到物体过一段时间再改细胞。 old 第一次发逼延时就是这个产品离开后再输出一段时间, 再按一下摩托键就可以选择延时的时间,按向下或者向上设置, 再按一下摩托键,可以回到主界面,长按 set 键和摩托键可以恢复出厂设置。

这个包装机的话,如果有用跟踪模式,跟踪模式也说我们那个袋子上有图案的话,这个光电调节哈,光电调节的话, 你看我们这个光电,首先这个位置要冲着这个扫,这个膜大概一公分的吗?我们那个色标块的话一公分宽吗?一公分的位置,然后角度正好垂直于这个轴的轴心 啊,垂直于轴轴的轴心,这个光念光念的,他角度他能调整垂直于轴心,然后照着这个袋子白色区域也说没有色标的地方啊,顺时针拧,将他拧把拧到最大,要拧到最亮, 然后我们去手拽这个膜,用手啊远着点,然后用手拽着这个膜,然后就送着这个膜,让他照着那黑点那个地方 啊,然后倒着黑点,然后逆时针一点一点拧啊,逆时针旋转这个旋钮,一点一点拧,拧拧,拧,一点一点,直到拧 直到他灭了为止啊。然后也是照黑点的时候灭,不照黑点的时候亮啊, 照黑点灭不照黑点亮,照黑点灭,不照黑点亮。在没有黑点的地方绝对不能闪,这样就可以了啊,他又能识别这黑点,每次到黑点那个地方,经过黑点的地方,光电就会闪一下,系统就会接收一次信号。 还有穿模的顺序啊,这个包装机在放膜的这个地方有一个那个穿模示意图,可以按照那个穿模的示意图去穿。嗯,这个就是打码机啊,有的就是带打码机 不带打码机。嗯,他那个十一图,然后我们让师傅给演示一下,首先把膜角放到上面,用手啊拖着点,然后顺时拧那个三个爪子就会涨起来,然后把膜顶紧拧死。 穿膜的时候先经过打码机第一个轮子的下边 啊,打码机那个红色轮子啊,上面就是一个放打码日期的一个轮子,那个只有跟膜接触的时候才能打上码,所以要经过红色轮子上边 啊,再经过那个金属链子下边从后边穿过来, 过来之后这个轮子在上边 啊,过来,在光电那个照的那个轮子的上,直接穿入到两啊跟香蕉轮子那个缝隙之间穿过去 啊,穿膜啊,一定要沉着气啊,不能太着急。嗯,太着急了,穿的膜不平整,沉着气穿好了之后,然后穿出膜呢,比较平整, 然后再经过这个轮子的下边,这个轮子上边啊,两个 把手抓住膜的两边拉到直刀器上边, 然后这个膜的我们一般的先量一下这个膜的长度啊,因为我们系统里边需要识别这个袋子长度,一般就是从这个色标的边缘到下一个色标的同样一个边缘,然后现在这个袋子是二百二,我们直接输入袋长二百二, 然后辅助拽一下膜下边,辅助拽一下膜,然后将这个膜啊拉到这有两个拉磨轮啊,拉到这个拉磨轮的后边这个袋子,然后对齐了之后 直接塞到将离合打开,直接塞到两个轮子之间的缝隙,将离合器打上,嗯,将膜瞪紧,然后将膜往回收,膜卷回收,瞪紧 动紧了之后我们可以手动,因为这个膜穿出来的时候如果不平整,我们可以手动用手掏一下,将这个膜顺滑啊,顺滑了之后我们将离合器打到上边来啊,上面有个河, 就相当于这两个轮子紧密结合,有辅助拽膜的嘛,运摩轮嘛,然后这样的话,然后我们就可以可以,然后我们把那个 呃画面打到手动上啊,我们看看,如果说两个刀并在一起的时候,我们可以将点这个点进刀,点进然后这个刀就会手动的去转啊,将两个刀打开,然后我们再去点这个送纸,送纸的速度话可以 点动的话可以根据实际情况去调整一下,点一下膜走,稍微走上一下,因为我们穿膜的时候啊,因为新机器啊,穿着膜可能走的不是那么正,尤其是不专业的人,他穿出来这个膜有可能这个光电, 嗯,他照的那个位置不对啊,他走一下或者我们人为的去纠正一下,跟这个模卷尽量在一个水平线上,肯定穿出模的就比较正,然后我们直接调一下这光电, 光电的话一般的光电哈,光电垂直于轴心,照的那个光垂直于这个轴心啊 啊,因为如果说是斜面就跟那个镜面一样吗?光照到那个镜子上,如果照斜了的话,他那个光直接反射出去,所以直接垂直照射,垂直照射啊啊,正好扫这个边, 然后我们去手动点动,点动禁摩啊点禁,然后当这个色标,你看看啊,当这个光电 快要到黑点的时候啊,你看他是指示灯,他是会灭一下,到那黑点那个地方他就会灭啊,然后我们也可以啊,就是去把这个离合啊,适当的打开 啊,然后去调整一下他的灵敏度啊,用手往前拽,让他照到黑点上啊 啊,这样啊,光电灵敏度怎么调整啊?光灵敏度在白色区域,还有你顺时按拧啊,顺时拧,将光电调亮了,在那个 色标那个位置,照到色标的时候,必须让他灭啊,你找一个临界点啊,一般的就是我们使劲往上哎,使要在白色区域,在白色区域我们顺时针拧,将光电拧亮了,然后让他将这个光电照到那个点上 啊,放到这色标上,然后再去逆时针,逆时针就是轻轻的调灭了就行啊, 灭了就可以啊,一般呢就是在白色的区域的时候啊,就是直接拧到头,然后照着黑色区域,黑色点的时候,然后慢慢拧拧, 慢慢慢慢拧啊,将它调灭就可以了啊,也可以识别 光线。调好了之后啊,然后我们就可以啊,就是去返回,然后去点运行运行画面,然后去点一下复位啊,只要是你的膜膜穿的正啊,然后点复位点一下 啊,每次照到点的时候啊,他那个指示灯对应的这个指示灯他会闪一下啊,他照到点的时候那个指示灯他会亮光,光影指示灯他会亮,这正好是相反的,他跟旋钮那个地方的指示灯啊, 然后我们去,现在他只要定住位啊,然后我们按了复位,他设备没有出现报警啊,或者错误形成错误之类的,我们就可以直接去点运行 点,运行输送带就会啊启动,然后当产品过来的时候,他会制空袋子感应一下,我们用手去感应一下啊, 干啊,他切出来这个袋子哈,看看一下这个袋子他切的位置,你看看 啊,正常我们一般呢就是切两个图案之间应该有定位点的位置,你看你的袋子两个图案之间了,现在我们袋子图案啊,说现在切相当于刀切在这个点的前边啊,大, 大概是五十到六十的样子,然后我们直接然后在屏幕上有个调整切位的位置啊啊,色标前,色标后,然后我们想要这个色标前,就是色标往刀的前面移动,大概五十到六十,然后我们改个六十看一下啊, 然后这样我们去直接走上两个袋子,然后刀自动自动会走掉啊,走走 啊,这样好,这样大概走了四五个袋子,然后走再抽出来,这样这样的话,然后我们这个切到这个袋子的位置哈,然后已经切到这个点这个位置了,就是我们想要切的位置啊, 然后走一个产品,还有一个产品就是我们这如果说料过来之后他走了,一般走在这个两个黑点之间嘛,就是我们一个袋子的正中间位置,如果说啊产品走的 太往前了,我们去改这个数值啊,你点这个料向后把这个数值会增加,然后我们的料就会往回往回退啊, 走一个,假如现在我们改成零啊,这个数值是零的话,然后去,然后走一个,嗯,看一下啊啊饼的位置是在这里,我们需要这个饼往后倒,大概,呃,假如说六十公, 大概六十毫米,然后我们可以就在这个进料位置这个地方直接改成六十啊,然后改一下六十 啊,然后去改,改完了之后你去感应一下,第一个他是不识别的,因为第一个是是我们参数没有复位嘛,然后第二个饼你看,然后就开始他这个位置就会往后移了,大概六厘米啊,如果你感觉还大,然后我们可以可以在 改成八十,再再多一两两两两公分啊,放一下 啊,基本上这个饼就在这个图案,圆圆图案这个这个位置了啊,过来每次基本上都在这个位置,如果说感觉还往前的话,我们再可以再去 改一下参数,然后再往后移一点啊啊?有饼过来他就包装,没饼过来他就等待啊,这个机器天路,机器小饼,全自动包装机啊。

现在这个光标这个位置,哈,下面这个指示灯,光眼,这指示灯是亮的,你看我移动这个膜,移动到他照到这个光标, 他这个灯就灭了啊,这个灯就灭了,他一离开他又亮了。你通过调这个灵敏度,这个光眼这个灵敏度 调到他照到光标就灭,不照到光标就亮就可以了。看到没 啊?他照到就灭了,不照到就亮啊?这样调对好这个位置啊,你试一下。

然后呢调试光标,就是这个,然后首先我们就是让他,我们从这边看的时候就是要调这个光线,就是要聚焦,不要让他散开或者是太近, 可以,如果是不行的话,我们就调这里把这个松开。嗯,就比如说现在我们就要开大了的话,我们就把它锯进来,然后形成一个小点, 形成好了以后把它锁好,锁好了以后,然后这边就是一个位置,然后如果就找到一个,尽量就是一圈下来,没有那么多 你要复杂的,就比如说像这里这些就不好收,就尽量找有一些像这样子的,我们就比如说这个 j, 我们就先在这个蓝色这里先停在这里,然后这里有个红色的键,我们就按两秒钟, 然后他一直闪,然后我们就慢慢推,推到他这个字母这里白色这里,然后再按一下,然后写 还没醒,没醒的话我们就再上来一点,再按一下动一下,我们用手来手来转一下,可以看到他到了这个 蓝色这个灯会亮,对吧?这蓝色他就灭了,然后这样子就可以了,然后我们就把它移开,它移开了,然后我们这里有个手动缩标,然后我们可以按一下, 可以看到可以把它走开,然后手动按一下 他在这个位置,然后我们把它撞开,就比如说我撞在这里 试一下,他一样会回到这里,然后我们就把这个拿开,然后 是要把它放进去,放进去随便放一下,然后按一下这个顶,把它顶上去,然后在手中 手动收标,按一下,那一样是回答这里,然后这样子就调试这个光标就可以了。

先量光标模待长如下为一百一十,再设置待长和光标模待长一样, 模走好,再将光标探头射出光点,移动到模边, 再点动,将光点对准,磨上光标,点 对好后,先按 on 键,此时光电变彩色, 再点动,移开光点后再按 alt 线 运行设备,观察是否过一个光标,点闪一下探头设置好后,点开主菜单,点开色标跟踪,将色标跟踪打开 运行,观察色标值是否为绿色数字,一直是绿色数字为跟踪正常,如遇闪红色数字跟踪不正常,可将待长设置加一至两毫米,设置好后调整横风位置,点击光标,设置上下标志调整即可。

今天给大家分享的是这一款一体式射标传感器,这款传感器的话检测距离是十八至十八毫米,这是最佳距离。这一款的话有两种模式,一种是彩色模式和一种射标模式,现在是彩色模式,我们以彩色模式设定检测这个高分子 小小的泥固定之后,对于需要的颜色,现在以这个白色边为检查物看一下, ok, 中间的不能的闪烁,当不要的颜色,我们看一下 os, 好,这样就设置完成了。当传感器光源到达白色点之后,沐浴器有锁住就有检测输出,大家可以看继续往前面走,他一直没输出, 当彩色模式碰到这边缘也有白色的地方的时候,他也会有输出,这就是彩色模式的一个检测物检测方式,我们下面分享色标模式,色标模式和彩色模式切换,后面会给大家讲解一下,现在我们还是以这个白色边圈为简称物按一下后很多 v 不要的颜色,按一下雾啊,这样就设置完成了。他这个光点的话就只有一种颜色了,到达白色圈圈他就会有输出,大家可以看啊,现在又到了白色的这个点,但是他现在没有输出了,这是单色标模式,所以说检测的更精准, 他只有到达白色这个区域才会有输出,这就是我们的射标传感器,这个也是事件制的, 棕色和蓝色是电源,棕色是正,蓝色是负黑色,线是输出这根混色的线的话,就是彩色模式和色标模式切换,当你用彩色模式的时候,这个混色的线是空出的,不减,如果想用色标模式,这根混色线就和二十四五负极连接一起,这就是切换了色标模式。

现在是神式光电 lx 一百系列的色标光电调试方式啊。 首先那个默认的灯是第一个,我们按下第一个按钮,选择第二个教导模式,然后把这个黑标,黑标往下移, 你要这个灯能照到的位置,然后按第二个键,然后他显示你的二 nd, 这个时候我们把黑标挪走,挪走过后按第三个键,最后一个键,然后显示够的,这个时候我们就成功了。 最后测试一下,把这个移下来,如果这个指示灯亮了,就说明我也是教导模式成功了。

好,各位老铁,大家晚上好,今天呢在这里我给大家介绍一款 美国邦纳品牌的色标传感器, 这款色标传感器呢在印刷包装行业用的是非常的广泛,这一款传感器是有 美国邦纳公司出品,这个是邦纳的品牌,这个是型号是阿 八五八。从这个图可以很清晰的看到 这是一款三 g 色的色标传感器, 他有红绿蓝三种光输,这三种光输呢会根据你色标块的颜色不同,可以自动选择对应的光输。 这款色标传感器它的安装方式非常的方便, 他有三个面都可以安装,这两个也是安装孔,这个也是安装孔,从这张图片上可以看到他也可以从这个面安装,这个面安装,他有三个面都可以安装。 大家看一下这里这个箭头和这个箭头,这两面表示是 正面,表示是镜头,一个镜头这个地方是一个镜头盖, 从这个两边大家可以清晰的看到这个镜头,他可以两面装,也可以根据你的安装的方式,可以把 镜头挪到这边来,把这边盖子盖掉,是两种角度可以替换的。 下面呢我介绍一下这个色标传感器的面板上的各个的一个功能。 这个呢相信大家都知道,这个符号表示是电源, 只要是他的电源接通这个灯,他就会点亮。 从这张图片上大家看一下他有五根线,他有 五根线,棕色、蓝色、白色和黑色,还有一个灰色,棕色和蓝色, 这两个之间通十到三十伏的直流电压给他,其中棕色是正极,蓝色是负极,只要这两根线给他通上十到三十伏的直流电源, 这个灯就会点亮,表示电源已经接通。 看一下这个符号,像个小草帽一样的,这个符号是输出脉冲指示符号,这个灯亮了就 说明有脉虫在输出。 这里 o n 加一个小钟表的符号,这个符号表示是 接通延迟三十毫秒, 这个 of f 一个小小中标符号的表示关闭后延迟三十号秒。 d, o 这个小指示灯,这个符号,这个符号表示暗态输出, 暗态输出 lo, 这个符号表示是量太输出 一到八的,这个八个的这个指示灯他有多种含义,其中第一种含义他可以表示说 是色标传感器检测的一个灵敏度, 第一种含义可以检测灵敏度,第二种含义 一到三,其中这三个灯在功能键、正键和负键设置里面配合的情况下,它可以显示为一为红色, 这是灯的光束,二维 绿色指示灯的光速,三维蓝色指示灯的光速。 其中正号键和负号键这两个是多功能键,也可以说 这个是 动态键,这个可以是完成静态设置键。 在正常情况下,这这两个灯,这两个正号和副号同时按下之后,可以进入到 功能选择模式,可以进入到功能选择模式,就是来就是可以在 l, o, d, o, o, f, f 和 o n 这几种模式下 来回的切换, 他配合选用,他可以选用到 八种模式,在八种模式之下选择。 看一下,这是这个色标传感器的接线图,这是这五根线接线图, 其中棕色依胶棕色为电源正 二交 白色输出 n pn, 输出 三角,蓝色为电源负极 四角黑色,四角黑色 和零线搭接接负载为 pmp 输出, 五角和零线之间接一个按钮,这个按钮为视角按钮,这个按钮的作用 同于正号和副号键的功能,绝用, 这边是他的这个功能调试模式,功能调试模式啊,同功能调试的方法,同时按住 正好和副号键三秒,进入功能设置模式,这个时候呢,直视灯一到八全部熄灭。 二、在单独操作证件和符号选择模式,可以在 ld 量同模式, do 按同模式 关闭延时模式和接通延时模式。还可以再比如说 led 和 o f, f 量表示在量同模式下关闭延时模式,比如说 l d 和 o n 灯同时点亮的情况下,表示在亮通接通也是三十毫米, 比如说 do 和 of f 指指灯同时点亮,表示在暗通关闭后延迟三十毫秒。 例如 do 和 on 灯同时点亮,比如在按通模式下接通后延迟三十毫秒。这里呢,待会我会给大家用 视频演示一下,大家看一下。第三呢,功能选择确定后,同时按住正号和负号键,就是模式生效。 你把这个功能模式选定好之后,同时再按住功能键,正号和负号按三秒钟, 你说选择的功能模式就生效了。试教模式哈,自学习 就是说,就是说你单独的按住负号键两秒以上,这个时候呢, do 指示灯和 lo 指示灯同时闪烁。第二步呢,就是 色标对准啊,例如色标黑色,底色白色啊,就是说黑色后对准黑色后,按一下复号键, 然后色标在移到白底处,再按一下符号键,这时 八号指示灯或者是一号指示灯闪烁几下, 结束后表示学习完成, 下面呢我给大家现场演示一下设标调整,这是我做了一个小案例,做了一个小 小色块,根据不同的小色块我们来调整,就是根据色标不同的颜色背景不同的颜色,我们来调整这个色标啊,下面我给大家演示一下啊, 看我们做一下视角模式啊,假如说这我们按一下 加减号键啊,我们按住减号键两秒以上,看两个直通交替闪烁,这表示已经进入到试教自学习模式,然后我们再啊点一下, 好,这时候看到我们从移开移到这个地方来,再点一下,好,看着吗? 学习结束。好,这时候我们动一下,好,这个地方有输出,看等指示灯亮了吧,哎,没有输出指示灯,有输出,没有输出,有输出,没有输出,有输出没输出, 哎,这样就说明我们试教模式已经学习完成。好,下面再看一种,我们再试教一种这种模式的哈,大家看一 这个,这个,这个和红色之间,你看这我怎么动,你看这个黄色指示灯,我这个指示灯看到吗?一直都是亮的,看到吗?一直都是亮的,那我怎么能让他招标呢?比如说现在红色的是色标, 我也想让他在红色灯的时候,在照到红色的时候,这个黄色指示灯亮,照到白色的时候呢,指示灯熄灭,那怎么学习呢?好,我给大家演示一下啊,首先我们把它照到这个红色的地方, 按住减号键两秒以上,一二好折,直通脚底闪烁,那我们再按一下,哎,再按一下,好看,前面这个灯熄灭。好,那。

色标传感器标记调试,这里可以看到色标传感器未经过调试时,传感器一直有信号, 长按三秒进行调试标记粉红色物体 传感器经过粉红色物体信号有输出,经过绿色物体无信号输出,传感器标记成功。

很多工程师说色标传感器的模式多,看起来非常复杂,今天小明就来找技术手把手,教大家学会调试色标传感器,把传感器固定在色卡上,通电,长按下键三秒,选择色标模式, 黄色为标准色,获取预值,按原件确认黄灯亮,这样就可以了, 想要选其他颜色也是一样的操作。 再来试试颜色模式, 以黄色为对侧目标,挪开,再按一下视角,完毕可以进行检测。 是不是非常简单?你学会了吗?

今天请师傅给大家讲解一下历史包装机卷膜色标的调整方法。首先光标对准色标的正中心点,把旋钮旋到最右侧 max 最大位置,从最大位置向逆时针旋转的同时,观察光标点 从亮到密的位置记录为一点,逆时针旋转。再次对准光标继续逆时针旋转,观察指示灯从亮到密的位置记录为 b 点,把旋钮调整到 a 和 b 的中心点。最后注意的是,就是光标对准的位置,也就是跟踪色块的中心点, 不要太靠里或者太靠外,讲解清楚了吗?如果您还有疑问,欢迎私信我们了解详情。

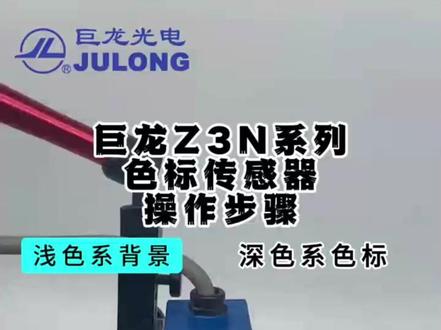

将传感器光源置于背景处,此处背景为白色。将灵敏度旋钮慢慢旋转至指示灯亮此处旋钮位置,计算点刃, 然后将传感器光源移动至色标处,此时指示灯应灭。继续将灵敏度旋钮慢慢旋转至指示灯亮此处旋钮位置,记作点逼。 将灵敏度旋钮旋转至 a 与 b 之间位置,即可完成调试。

光眼故障排除第二张,如遇到光眼,调整后启动设备,运行几包后,光眼位置慢慢偏移,光标 屏幕显示光眼故障。先用尺子测量实际带长,可以看到这边实际带长为十点五公分。 选项按钮,按 s 进入菜单,进入长度,设置二走带长度,这里数值可以设定一零五,也可以设定偏大一点数值。 再次启动设备,查看光标是否对齐。

调这个探头的正确位置,我们观察一下啊,这个探头离这个包装膜大概是十到十五个毫米之间,然后呢尽量把探头调正,像这样注意看这个,注意看这个探头发出去的这个光点 能够聚焦成一个跟个米粒大小的,这种样子就是比较合适的。然后我们再来看这个包材, 像这种包装膜底色是纯色,然后光标是黑色,或者说是其他的只有一个颜色的这种我们要用到的是色标模式,我们怎么去改这个 关掉摄像头的模式呢?首先按菜单键,这个灯变黄了以后,这就进入设置模式了,然后一直按最右边的这个,最右边第一个黄 灯亮了以后,这是选择这个探头模式的,现在的这个英文单词 color, 这个是色彩模式,我们要用的是色标模式,那么我们按这个向上的这个按键, 把它改成这个现在显示的这个字符,这就是色标模式。然后再按菜单键一直按, 当这个绿灯亮起的时候,就说明已经退出了这个设置模式,这现在就已经改成了色标模式。下面我们再来看怎么去调试这个色标模式。首先我们把这个包装膜移动到光标对着这个光斑的这个位置, 然后按菜单键,第二个黄灯亮起的时候,这里显示幺五 t, 然后按一下 on 键显示二, 然后把上面的膜移开,然后按一下 off 键, 这个时候绿灯会亮起,然后这说明已经设置好了,然后检查一下移动到黑色的光标方块的位置的时候呢,这个黄色的指示灯会亮起,移开的时候指示灯会灭掉,这就说明已经调试好了。

嗯,现在是那个 tl 五零里面都已经调好的。啊,我演示一下现在感应以后啊,那个测试仪上面那个红灯绿灯不是在变化,也就是说他要电压输出了, 然后光线上面,光线上面的那个黄灯也在一亮一灭,说明已经调好了啊,等一会我介绍一下怎么调整啊? 这个检测高度是一公分四毫米。嗯,现在我介绍一下那个 意大利第四的那个 tl 五零跟 w 八幺五的调整方法啊,这个是他的镜头,嗯,这个是他调整联名度的按键,然后是 这边有一个,有一个那个镜头的盖板,也就是说这个盖板拿掉以后用硬币 有十字槽吗?嗯,拧出来以后可以把这个镜头放到这个位置,然后把这个盖板放在这里,这样的话是这样检测,现在是这个这样的检测啊, 这个可以自己互换。然后是怎么调整呢?现在就是把光点对着颜色的色标,如果你色标是黑色的,你对着色标,然后按上面 bk、 e、 d 的这个键, 按住以后按到上面的指示灯全部灭掉。现在这个指示灯灭掉了吗?啊?然后把光光点移到底色上面,按这个 啊, m 打头的键按一下就可以,不需要用的时间长,然而我移动材料的时候 上上面那个指示灯会变化了,那黄灯会变化了,说明已经调好了, 这样就调好了,他就第一次按这个键按三秒钟,等到灯全部都熄灭,第二次到底色上面的时候按这个键按一下就可以,这样就是操作好了,就这样了,你们都调整。

现在咱们来演示一下如何对这款传感器进行两点试教,可以看到在他的操作面板上的话是有三个按键的,一个加号,一个减号,还有一个是赛特键,首先的话咱们按住赛特键进入试教模式, 汽车模式按住,再按一下赛特键, ok, 现在的话默认的是两点时就要按赛特, 嗯,显示第一点是叫这时候的话让传感器的光标在第一个色标块上, 然后按一下赛特,他会转到第二个点,这时候的话把咱们的第二个颜色放在这个传感器下面,再按一下赛特键, ok, 试掉 完成,看一下效果。他视角成功之后,可以看一下他当前显示的数值是一个八十九,这样的话他证明他的视角状态是最好的,他一共是分了三种状态,一到三十是比较低,这样的话他的那 证明两个颜色接接特别的接近,然后三十一到六十的话是一般,六十到一百是最好的,咱来看一下效果。 ok, 现在的话咱们再来试教两个比较接近的颜色看一下,试教之后他上面显示的数字阿塞特见, ok, 启齿,再按一下,两点十掉 s at, 第一个点按一下, 然后是第二个点按一下, ok, 可以看到他显示的是十一,这时候的话咱来操作一下,看看 九十四,另外一个是一百一十六,他俩这个数值就非常的接近, ok, 两点睡觉演示完成。
