集合 a 四 max 二加这台车的单体呢，我是在五一之前就定好了，然后尺寸方案也是想好了，定好了之后我就去摩旅，这是摩旅刚回来呢，然后已经把单体给它安装上了，然后这台单体呢装的是一个幺五八的电芯，二十串 是没有切横梁啊，这属于一个直上吧，这属于算是直上了，没有切东西啊，只是把前面的这个电池上的前面敲平了，然后再一个事就是这个地方去装的时候 会有点卡啊，建议大家去把这个地方去拆掉，它更好装好吧，因为什么呢？因为我装的时候垫了一块毛巾，垫了毛巾的话也是出现了这个刮痕啊， 然后呢这个电池上的尺寸呢是非常合适的，因为这个幺五八电池呢是属于一种四 c 的 动力电池了啊，然后这个后面的话也是满满当当的啊，没有空间了。这个电池装上的话看一下横梁啊，没有切割痕迹啊， 也属于直上了啊。另外就是后面这个地方给大家说一下啊，它原厂的这个地方呢，它的挡水呢特别小啊， 一块小胶皮，很小很小。然后呢这是一个九号的垫子啊，然后给它裁剪了一下，重新给它抹上一个加大加宽的处理，这样的话就防止什么呢？防止这个后面那个甩的水啊，会甩到电池舱内部啊，啊，对这个电池这个出线口的防水有一定的作用啊。 然后就是我目前想就是先原厂拉着啊，试试这个电机的性能怎么样啊？控制器后面的话，因为我这个板子呢是装的幺零五零的板子也是啊，然后面的话我会就是，嗯，把它换个大空大电机，然后再来去测试啊。 嗯，电芯呢？就是宁德的幺五八二十串的，不是二十一串啊，可以直上啊。嗯，基本上没有去要修的，就这个地方 这个这个地方壳是独立的啊，可以单独拿下来，这有俩这个螺丝。这个螺丝啊也可以拿下来的啊，当然如果这个地方的话，就是你需要拆这个壳更好一点啊。然后就是这个地方挡板的地方要磨平啊，前面的话这个电视上尺寸呢？ 总长度的话应该是六十四，比这个电池仓多出来三公分，所以把前面那个敲平了。敲平了以后呢，这个电池就正好可以放进去啊。呃，然后就是后面一套拿掉啊，直接往里边塞就 ok 了，感谢大家，拜拜。
粉丝1.2万获赞10.1万
相关视频
04:44

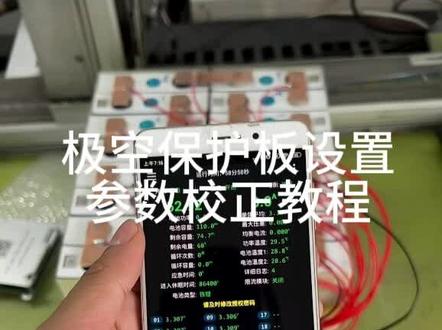

04:43查看AI文稿AI文稿大家好，我是疾空周扬，今天我们来说一下保护板连接上了以后参数该怎么设定， 嗯，第一页像我们看一下哈，充电、放电、均衡都是，嗯，不同的状态。点进来了以后，我们首先点击参数设置授权密码，一二三四五六， 这时候我的电芯是三元，那么就先点一键三元，如果您的是铁里，记得点一键铁里，不要搞错了， 搞错了后续您的参数都会出问题。然后先改一下串数，我的电池是二十二串的，设置一下，我的容量是一百安时，修改一下，那么均衡压差二十个毫伏以内都可以，这个参数是默认是 是一时，可以不用管它。然后电压校准。如果说客户特定要去修改这个参数，那么就要用万用表打一下整个电池组的，嗯，实际电压是多少，然后把 准确的数据填进去，电流校准。当我们在做充放电的时候，我们可以根据实际的电流数据把这个参数填进去，记得点一下设置， 然后均衡起始电压三伏，我们就可以开始均衡了。嗯，这个地方我们要简单的说一下，单体扩充电压， 嗯，三元的话是四点二伏，他就过充了，过充了以后我们就保护不能再充电。有的客户是高压电芯，因为高压电芯他有很多种，嗯，我们以三点， 嗯，四点三五为准，那么我们这个地方就要修改一下，修改为四点三五，点击设置。有的客户他比较爱惜自己的电池哈，他想要把它设到四点三，那也是 ok 的。 当我们修改完了这一项以后，下面这两项 soc， 嗯，百分百电压和单体扩充恢复我们都要修改，修改的规律是遵循刚才我们这个地方的数据哈，四点二，这个数据 从大到小那个一次递减， 这个持续充放电电流，嗯，如果说客户他的嗯充电器实际的充电电流为五杀，那我们这个地方就要 修改一下，修改为五十，五十五，六十都是可以的，只要大于五十就可以。如果你不修改，那么我们的充电器一插上电流，嗯，超过二十五我们保护板就会保护，这样子客户拿到手上就会说，哎，怎么我的嗯 电池主不能充电呢？然后持续充放电电流一百二十安，因为我现在是一百二十安的保护板做的实验，嗯，有的客户他愿意修改，修改到一百，修改到一百一都可以往下挑，可以，不能往上挑。 如果说是北方的朋友现在应该用的是加热板，加热板的话这个地方我们要注意一下就是，嗯，充电低温恢复和那个低温保护这两项三元电芯的话就可 以，我们这个实际电压为转，实际数据为转，那么铁里也可以，嗯，如果客户有特定的需求，嗯，他想要把这个温度改小一点，比如说零下二十五也是可以的。 这页我们需要注意的地方已经说完了，然后我们来看一下下一页哈。 b m 是控制，这里面着重讲一下应急开关，当客户的电池呃 电快用光了的时候，我们就会保护，保护了之后客户就不能再放电，如果说他那个时候正在半道上走不了路，那么我们就把这个应急开关打开，他可以哎，强行放电半个小时，半个小时之后他会自动关闭。嗯，如果说客户 需要再次打开，就是不能正常充，放电的情况下，这个应急开关都可以帮到他。然后显示屏常亮，显示屏常亮就是我们外接的显示屏，你要让他一直亮着，你可以随时看他的状态，那么我们就要把这个开关开启，关闭了以后，嗯，我们的显示器他会 熄灭，熄屏了以后你看数据就不是那么方便，需要去点一下那个开关键，如果说你开启的话，就可以省略这一步。嗯，今天的分享就到这里，谢谢大家。
2627极空保护板 周杨
01:54查看AI文稿AI文稿极空保护板的参数设置好纠结啊。磷酸铁锂电池是不需要浮充的，你把浮充开关关闭后，在电池充电的时候， 只要有一个电芯，电压超过 suck 百分之一百的设定电压，在这里看到 suck 百分之一百的电压是三点四四五，只要有一个电芯充到这个三点四四五，电压剩余容量直接跳到你设定的电量， 剩余电量直接跳满到百分之一百。放电也是，只要有一个电芯的电压下到二点七，剩余电量直接跳到百分之零，导致电量统计很不准确。你都有统计充放电量了，为什么还要以电芯电压来显示 suck 值？ 这时你的电池实际电量你要设置多少？你设置四百二十吧，充了三百五十 a 电量，只要有一个电芯到三点四四五后， 剩余容量和剩余电量直接跳到四百三十 a 和百分之一百，这时候你知道电池充进了多少电？ 这个时候电池还没到过充保护，大部分的电芯电压在三点四左右还在继续充电。你的电池电量是多少？是四百三十还是三百五十？磷酸铁锂电池电满电电压不是三点六五吗？虽然有一个电芯到这个电压就保护了。 那你的萨克百分之一百值应该是三点六五啊，为什么是三点四四五？这个值还不能比，推荐电压高？ 打开浮充开关吧，充电电量也是直接只要有一个电芯充到三点六五，剩余容量就是你设定的电量，剩余电量就是百分之一百了。充多少电，放多少电和能放多久电， 心里没底啊，电池的总容量自己也不知道啊。这个逻辑，你按电压你就按电压计算。应该按总电压来计算啊。按充放容量你就按充放容量计算啊，二者兼并那不是高某人吗？要不你设定个选项也好啊。
503路达电脑网络-阿生
03:08查看AI文稿AI文稿最近很多老铁说多大的配置配多大的保护板，这个视频一一给你们介绍一下他的保护板究竟可以带多大配置。这里的保护板的话全部是我们锂电池制作的一些保护板，有我们的三百五百五啊，八五零、幺零五零。现在我们目前的话锂电池里面 价格表上面标配的话都是一个我们的三百版，你可以选择蚂蚁的三百版也是可以标配的啊，不用加米的，最大 可以带到一个我们的四五零的一个控制器，如果你带个我们五三零或者六八零的话，不行，带不了的，严重的话直接炸板了。去看一下下面再大一点点的话，就是一个我们的 蚂蚁的五百五版，或者我们的疾空的四百版的，这个的话可以带一个五三零，六八零最大的，对不对？看一下我们的蚂蚁五百五版那双层的正品保护版，这个最大可以带六八零，这个在电池的基础上的话加一百八这个蚂蚁的五百五版，具体看到我们疾空的四百版， 疾空的四百版他的电流是对标我们的蚂蚁五百五版一样的，这个的话加的话是加我们的一百杀的，比较优惠一点点，八五零或者八九零的话可以升级我们的八五零保护版。看一下蚂蚁的八五零版，这个是蚂蚁的八五零版，如果你们想用疾空的话，带你们的八 五零或者八九零，那可以选择疾空的六百版，目前疾空六百版是疾空里面最大的，他这个的话疾空六百版就可以带我们的 八五零，八九零都是可以的。然后极空的这个六百版的话是加我们的两百五，然后我们的八五零版的话是加我们的两百八。然后现在目前我们过版的电池里面当中最大的话就是一个我手上的幺五零五零版最大的保护版，这个的 带的配置的话跟你们说一下，比如我们呢 a p t 的 一千或者远区的一千二，或者普通版的一千八的数据都是可以的。但是如果你们超过豪华一千八或者豪华两千这种的话，它是根本是带不动的，如果带得动的话，它会经常 短路保护，如果再严重一点的话，你们的保护板会炸的，对不对？像我以下介介绍这些保护板都是我们日常老铁，有一些加米或者标配的都是可以的，还有一些我们的很多老铁说 放电不过板的话，为什么我的标配的蚂蚁板三百板为什么那么小？这个问题问对了，因为 三百板的话他只是拿来充电而已，他并不拿来放电，懂没有？这是一个道理。然后你放电不过板， 它的不过板，电流是不经过保护板的，你充电过保护板的，它才是充电过板，对不对？放电不过板，充电过板。然后这个视频给你们理解一下我们的一些保护板，它可以带多大的控制器，然后的话你什么配置的话 可以打在评论区我给你介绍一下你的配置合适，什么的保护板或者再大的配置可以选择我们的放电不过板，充电过板这些有以下说的那些大功率才可以使用。然后这个视频简简单单说到这里保护板的一系列介绍， ok。
398HM惠民新能源-胖胖

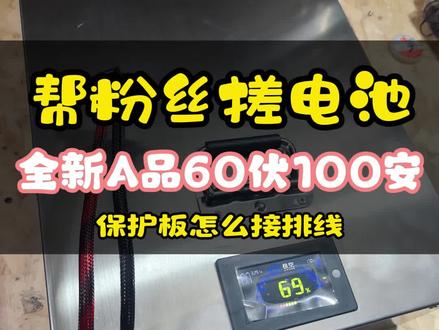

05:00查看AI文稿AI文稿今天帮粉丝搓一组全新 a 品六十伏一百安电池，二十块全新一维一百安单体串联视频结尾有这组电池的实测容量，还是激光焊接铜铝片做成模组。扫码可以看出，电芯是二五年九月十六日生产，电芯编码后四位很相近，是同一批次全新 a 品。 测量电池模组尺寸，按尺寸裁切环氧板，环氧板不太容易切割，所以不宜太厚，零点五毫米厚即可。请教了很多人，除了用雕刻机之外，建议用剪刀或者像我这样用刀片重复多划几次， 有更好办法可以分享在评论区。一定要带手套，不然扎在手里很难受。切割完用砂纸打磨下边缘会更平滑，贴胶带时缝隙更小。四周先贴上双面胶，再贴上环氧板 波线网胶带先贴一层排线，焊接完后再贴一层 保护板是集空二十串六十安，放电功率可以达到三千八百瓦，足够电动车使用。规划一下保护板和排线的位置，贴上双面胶，双面胶也建议用波线网，两到三公分宽的 粘度比较大，排线一根一根拉只粘结实，反复按压几下，排线排列整齐的好处，使接线时不容易出错。 极空保护板排线的接线方式是黑线接电池的总负极，总负极是第一块电芯，总正极是最后一块电芯，挨着黑色排线的第一根红色接第一块电芯的正极，第二根红线接第二块电芯正极， 第二十根红线和最后一根红线接最后一块电芯，正极也是总正极。把多余的线剪掉，用拨线前拨掉五毫米线皮，依次上吸， 焊接好后再检查是否焊牢。 排线上面贴上一层胶带保护，再贴上减震棉和集二尺平， 贴上双面胶，把温度传感器贴好，最后盖上环氧板，玻纤网胶带再贴一层， 固定好，保护板压紧。 接下来是焊接总正负极的总线，先给铜铝片上锡，上锡时锡要融化到流淌的状态才能更好的贴合。把主线压上，用烙铁头一边按压一边熔锡，直到线头上锡饱满， 套上热缩管，起到保护绝缘作用。 正极也同样的步骤，焊接牢固。 电池底部贴好减震棉，放进盒子里，电芯和外壳间的空隙用减震棉填充好，一定要塞紧，防止后期车辆颠簸发生变形。 把盖 子上的线孔、密封圈和显示屏装好，焊上主线就可以充放电测试了。主线用八平方软铜线，额定电流可以达到六十到七十安，有充足余量，最终放电显示幺零五安时六度电，实测六点七度电，最后装盖。
2531大漂亮和英俊爹

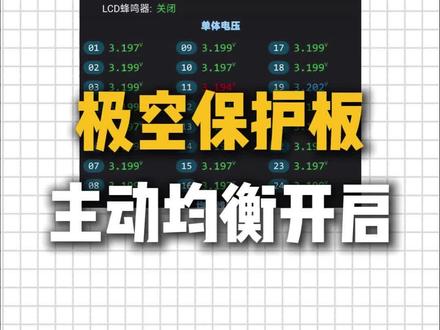

00:39查看AI文稿AI文稿为什么别人的疾控保护板一直在主动均衡，而你的却从来没触发过？今天教大家一招，轻松看懂自己疾控保护板的主动均衡触发预值。首先连上疾控 app， 在 主页就能直接查看均衡是否正在工作。 接着点开参数设置，里面的均衡触发值就是厂家预设的启动标准。比如我这里显示零点零一零伏，意思就是电芯压差，只要超过这个数值，保护板就会自动开启主动均衡下方的均衡电流。零点六安代表保护板最大均衡电流，均衡电流越大，均衡速度就越快。 如果是磷酸铁锂电池，使用中，动态压差本身就会偏大，常态下基本都会触发主动均衡，这是完全正常的现象，不用多虑。
164强狮电池旗舰店

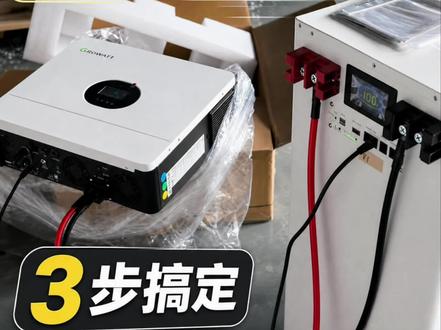

01:23查看AI文稿AI文稿网线口接 c n， 好， 正极负极，正极负极接好过后开机， 然后这里再开机， 然后开始设置长按这个键，零零一改到零零零五 按确认按向下改到 l l 一 锂电池模式，按确认，再按一下，这里调到五十一， 好按再确认按，再按返回就可以了，然后这里会显示一个锂电池模式， 然后这里故障没了就好了，然后按下键，它会显示百度，如果跟这个是一样的，复 制开了肯定会有房子的标识。

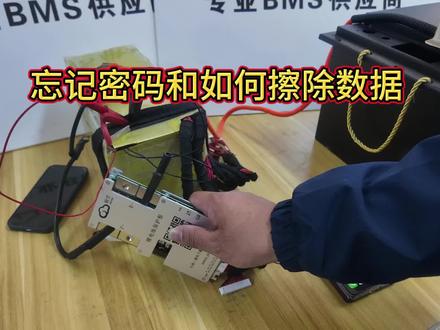

02:05查看AI文稿AI文稿现在我下面给大家讲解一下极空的保护板如何去修改密码和修那个插图数据啊？一般我们的如果保护板啊摆的时间很长了， 点进去看一下啊，如果摆的时间很长了，他这里显示忘记了密码，或者第一步是忘记密码，第二步是如果说这个时间运行的时间很长，他想把它清除的话，是怎么去处理呢？第一步点击这里，然后有个关于， 关于以后这个就是每一个产品啊，他有个训练号，看没有这里这个训练号，他跟这里的训练号他是一致的啊，你需要把这一个截图这样，把这个截图进去以后，把这个截图 这样截了发给你的经销商，发给经销商或者业务员，让他给你一个密码，一个他会给你的一个密码是什么样子的？就是像这样的 啊，以虚拟号输进去以后，他会给你一个连接密码，连接密码就是蓝牙的连接密码，然后授权密码是这个授权密码的话，就是参数修改的密码或者那个叉除的密码，就是都是输这一个啊。然后输完以后，比如说我们现在点进去， 好，我现在复制把这个数字复制进去，然后我们再打开我们的小程序，看见没有点进来以后，我们点击这里 授权密码啊，授权密码就是刚才我复制那个点进去，好，然后这里有个叉除密码还是一样的，再把点进去验证好，这个数据已经就全部查完了，这个就没有了数据了，然后我们点进去看一下啊， 好，看见没有，这里就有新的音频时间了，新的音频时间。 好，然后我现在再给大家讲解一下啊，怎么去修改密码？出示密码都是一二三四五六点验证，然后这里看见没有一个修改密码，输入旧密码是一二三四五六，新密码的话你输两次啊，输的你记得的密码，一定切记，一定要输你记得的密码啊，一般不建议去修改啊， 这个就是修改密码和参那个。呃，这里的叉除历史数据啊，就是用这个方法啊。
258安诺锂电～朱哥

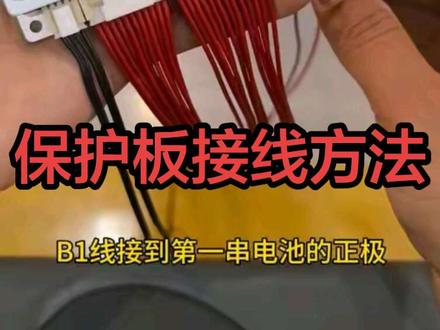

03:12查看AI文稿AI文稿下面给大家讲一下保护板的接线方法。首先看上面这个 b 负 b 减，也就是 b 负的意思，是接电池组的总负极，然后这个 p 减也叫 p 负啊，它是接电池的输出负极啊，直接是输出接口，然后看下面这个排线啊， 这个这个就是排线，也叫数据线，也叫均衡线啊，然后这根线是他的一个感温探头线啊，然后下面从最右边这根黑线开始，依次对应上面的 b 减， b 一、 b 二、 b 三、 b 四、 b 五、 b 六啊，咱这个是二十四串的保护板，直接到 b 二十四，最后一根线叫做 b 加线啊， 这根是 b 减，这根是 b 一， 这根是 b 二，这根是 b 三啊，和上面的这些数字是对应的啊， 然后怎么接线呢？咱从电池组的总负极开始接起啊，总负极接到这个 b 减上面啊，然后 b 线接到第一串电池的正极， 然后 b 二线接到第二串电池的正极， b 三串电池的正极啊，从前往后依次往后面接啊，如果你是二十四串的话，那就是最后一根线啊，也就是 b 二十四，这根为 b 二十四，接到第二十四串的正极上面， 然后最后还有一个 b 加线，这个 b 加线也就是电池组的总正极，也就是说电池组的总正极和这个 b 二十四啊，他俩是一个一个极柱上面，所以说这两根线可以接在一起啊，这个是二十四串的接法，那你如果是二十串的话， 前面也是从总负极开始接，然后第一串正极，第二串正极，第三串正极，一直到 b 二十啊， 然后这根线这根线是 b 二十，他是接到第二十串的正极，因为咱是二十串，那第二十串的正极也叫总极， 所以说把这个 b 二十接到最后一个正极上，然后这个总正极线和 b 二十接一起，都接到最后一个正极上面。 因为是二十串的话，那这个四根线啊，二十一、二十二、二十三、二十四，这四根线就是没地方接，就不用接，然后直接给他空起来，然后就按胶布包好就可以了啊。 如果其他串数的也一样啊，你比如说你接十六串，那就是，哎，从还是从总负极开始接啊？总负极第一串正极第二串正极一直接到 b 十六啊，如果十六串的话，那就接到 b 十六啊， b 十六这根线接到 b 十六串的正极，也叫十六十六串电池组的总正极， 然后这个 b 压线和 b 十六接到一起，然后中间后面空的这些不接的线，那就给他空起来，或者给他剪掉全部胶布包好，包好之后就可以了啊，这个是保护板的接线方法。
104小飞飞

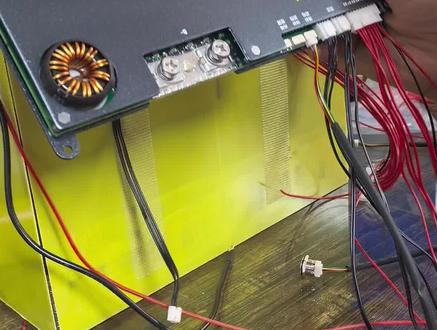

02:44查看AI文稿AI文稿下面给大家啊介绍一下啊，这一款保护板的话是极空的啊，货车上面用的启动专用板，这款保护板的话啊啊怎么接线，我给大家讲解一下啊。第一从 b 零的话，这根黑色的线是接我们电池组的总负极总负极上面， 然后 b 一 是接我们的第一串啊，电池的正极一二三四五六七八顺着接啊，如果是八串电线的话，最后一根 b 八要跟我们这里的这个 b 加看见没有，这根 b 加接在一起啊，这根线一定要接在一起，接在我们的电池组的总正极上面， 如果说你是将串使用，只用四串电芯的话啊，那就是把这一根黑色的 b 零啊接在我们的电池组的总负极上面，然后还是一样的一二三四， 第四条线要给我们的 b 加，这一条线的话，接在我们的电池组的总正极上面啊，这就是我们将串使用，然后就是那个 五六七八，这个线子的话就不用接啊，就不用去管他，然后这款保护板的话他是带了啊，温控是双路温控开关，双路温控开关的话就是给他贴在我们电池组电池上面就行了，用胶布给他贴上面就行了，他是感应电池的温度， 因为为什么这个货车啊，他这种司机长时间用的时间，带空调的时间，他可能忘记了，没看他会没有电的时间，这个就是给我们配了一个墙体开关，保证 保证我们的这个保护板啊啊，他可以放出最后的电来让我们货车启动，这就抢起开关，按下他就可以让我们 bms 重新工作了，因为他是预留了百分之二十的电做最后的抢起， 然后另外一点的话就是这边是采集排线接完以后，然后这边 b 负是接我们电池组的总负极，然后 p 负的话是接我们电池组的输出的负极 啊，这里别搞错了啊，皮肤是就我们电池组的输出的负极，就是电池电瓶砖头上面的那个负极啊， 另外一边的话就正极啊，就接我们电池组的正极就行了。这就是我们接完的一个保护板，然后再给它讲一下这个加热，加热的话就是要配我们的加热膜使用这个加热啊，配我们的加热膜的话自己可以定啊，加热膜它可以支持最大的安数是二十安的加热啊。加热电流， 加热膜部分正负极保护板上面接负极，另外一头正极接在我们的电池上面，这就是我们的一款极空的强起保护板，这款保护板的话如果说配上我们的法拉电容的话，瞬间启动电流可以达到三千啊，大货车足够用。
28安诺锂电～朱哥

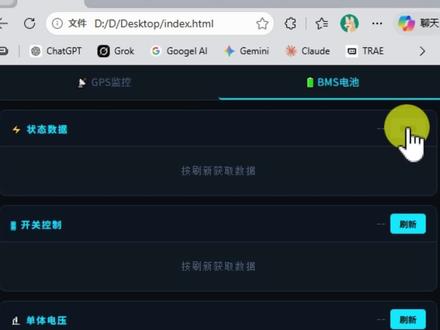

00:45查看AI文稿AI文稿我给疾空保护板串口加了个四 g 模块，通过手机和电脑打开本地浏览器就能查看数据，能远程开关电源，能查看单串电池数据，而且还有 gps 功能，能查看定位和速度，能查询四 g 网络信号， 还可以远程重启。这是电源和四 g 板，这个方块是 gps 天线，还有四 g 天线， 我们只需要接上十二伏供电和串口就行了。极空保护板用到的插口是 gps 口，插头型号一点二五毫米，四 p， 把默认 gps 协议改成猫 bus 协议，然后保存就行了。制作步骤请看下一个视频。
291张衡呀

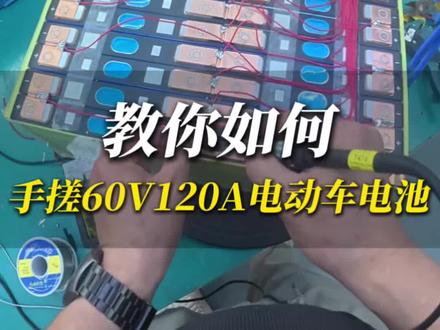

02:58查看AI文稿AI文稿好起来了兄弟们，我的电动四轮车电芯到了，大家好，我是二十年电工小王，今天呢咱们就自己动手制作一组六十伏一百二十安的电动四轮车电池， 经过我的测量呢，电阻和电压的一致性都非常好，扫码显示呢，日期也非常的接近，说明属于同一批次生产。组装电池最重要的就是电芯的一致性，动手能力强的呢，也可以按照这个步骤自己组装。废话不多说，咱们直接开整。 兄弟们，这里有一个小细节啊，我为什么没有让电芯厂家呢直接转螺母，而是花一百米去隔壁修理厂呢，采用的激光焊经验告诉我们呢，螺母时间长了容易出问题。懂的都懂啊， 排线的时候呢，美观是一方面，更重要呢是信号线呢，都要给他留一些余地， 排完线之后呢，一定要测完电压之后再插上排线。 ok， 这样一组六十伏一百二十安的电池装上外壳就可以上路了。关注不迷路，我们下期见。
332锂电小王子
