嗯，好，各位同学，大家好啊，我今天来给大家讲一下这个电子设计最容易犯的错误啊， 就是这个芯片的 vcc 引角不加滤波电容，或者是这个滤波电容加了，但是这个滤波电容距离这个 vcc 引角过远，这样的话呢，也不行，好吧，好， 你看的话呢，像我们现在的话呢，有一个这个 a g c 电路，那么我们这个 a g c 电路用到了一个运算放大器，这个 l f 四幺二，那么这个运算放大器的话呢，它的话呢双电源供电， 那么啊，那么的话呢，我们他的这个四号角，比如说我用正负五伏供电啊，他的八号角给他供五伏，四号角是供负五伏，那么这个时候的话呢， 你看现在他的这个四号角这个地方的话呢，没有尖绿波电容，他的八号角这个地方也没有尖绿波电容，这个是这个是绝对不允许的啊， 我们的话呢，只要是用到了芯片，那么它的这个 v c c 银角啊，你至少要给它节上一个零点一 mua 的电容，那么我们就需要了 的至少给他添加两个零点一 milk 的电容，五伏这个地方有个负五伏，这个地方一个啊， 你看像我们下面这张幻灯片的话呢，这就是我们今年二零二二年的这个，这个我指导的一个学一个队获拿这个湖北省的这个一等奖啊，但是的话呢，你看他们花的这个 p c b 啊， 也没给我看啊，他们自己做的，然后的话呢，呃，等比赛完了以后，我我让他们把这个 pcb 给我看了一下，我发现的话呢， 也是同样的问题，看到这个八号银角和这个四号银角的话呢，完全没有加 绿波电容，这个是绝对不允许的，好吧，好，我们的话呢，我们的话呢，只要是用到了芯片，那么的话呢，我们啊只要是 用到了芯片，我们这个电源中的文波会干扰芯片的正常工作，所以需要在 vcc 引角接一个绿波电容，接绿波电容，好吧，这个是一定要加的啊， 同时的话呢，还有第二个空气中有手机信号，收音机信号、 wifi 信号等各种信号，那么这个信号的话呢，就会在这个在这个电源线上面产生感应电动式该 然后进一个干扰芯片的工作，所以我们这个绿波电容啊，必须要越靠近 vcc 银角越好，好吧，好，所以的话呢，就是这样的啊， 我们只要是用到了芯片，那么这个芯片的 vcc 银角就需要的话呢，接一个滤波电容， 这个滤波电容的话呢，越靠近这个 vcc 引角越好，好吧，你靠的远了以后，那么的话呢， 这个时候的话呢，一我们这个空气中的电磁波就会在上面产生感应电动式，进而也会干扰这个芯片的正常工作，好吧，好，你看我们现在这段幻灯片上面的话呢， 是这个文波啊，文波，我们这个开关电源的文波大，我们这个线性电源的文波小，我们一般最好的处理方案的话呢， 就是在这个开关电源后面紧跟一个 ldo， 好吧，好， 比如的话呢，我现在我要给这个运扇放大器正负五伏供电的话，那么我就可以的话呢，我，我可以的话呢，比如说我前面用一个开关电源，我前面用一个开关电源， 然后的话呢把这个好，我前面一个开关电源，然后后面我紧跟一个 ldo， 好吧？比如说像我们今年这个 地铁的这个一等奖，那么我们这个电源模块设计的是非常好的啊，我的话呢是用这个 mt 三六零八， 然后的话呢我给他供电，我给他供的就是供电，就是供的五福，我给他供电供的是五福，然后我再用这个蛇皮壳加口壳， 然后的话呢我把这个五伏啊，我把它的话呢变成正负六伏， 我把五伏变成正负六伏了以后，紧接着的话呢我再用 t p s 七 a 四九零幺把这个正六伏降到五伏，然后我再把这一再用这个 t ps 七 a 三零零幺把这个负六伏把它变成负五伏，然后再给这个芯片供电，好吧？好好 好。还有啊，你看啊，你看啊我们的话呢现在你看我现在的话， 好，那么的话呢，你看我这是负五伏，我这个负五伏的话呢就是要截到这个地方啊，然后这个 g n d 的话呢，我就是比如说截到这里啊，还有的话呢正五伏， 正五伏的话呢，那么我就我就是要接到这里啊，好，呃，正负五伏和 鉴定三根线啊，那么的话呢我的话呢现在的话呢这三根电源线一一二三，这三根电源线的话呢，最好是用角线啊， 就是我把这个三根导线呢，我把它的话呢搅在一起啊，搅在一起，然后再过来，为什么要搅在一起呢？因为的话呢，你看这这 这这是吧？你看我现在画出来的这个，这个的话呢这么大的这个空间，那么这个空气中的电磁波就会在它上面产生感应电动式，所以的话呢，我们这个面积是越 小越好，所以我用绞线，你中有我，我中有你，我把这三根电源线绞在一起再过来，那么这个时候的话呢，效果是最好的好吧，好 好。所以啊，所以的话呢，我们啊，我们的话呢，你只要是用到了芯片，那么我们的话呢，就 就要至少用一个零点一 miu， 好吧，然后的话呢，这个 v c c 的话呢，要让他首先的话呢通过这个 v c c 了以后， 然后的话呢，然后的话呢再进到这个 v c c 引角，好吧，首先让他强行的让他通过这个电容的引角了以后再进来啊，好吧，啊， 好哦，还有啊，我们在服铜的时候的话呢，最好是采用这种，采用这种 这种，好吧，镂空的这个连接 gnd 啊，呃呃，如果是你的话呢，直连的话，人工焊接大面积的铜箔会导致烙铁头快速降温，焊接会因此很麻烦， 需要换用大功率的烙铁或者调节焊台的温控旋钮，这个积焊问题可能更大，两边极高，融化速度不一，那么的话呢，这个时候由于表面 张力就会的话呢，使这个使这个原件，然后的话呢拉偏甚至力杯造成焊接不良， 是吧，所以这个副铜处的焊盘不要直接放置在副铜上，要采用三线直三线，十字线、梅花线等连接重构，使原件两边的焊盘热阻近视啊，好， 还有的话呢就是我们在 p c b 走线的时候尽量不要走直角啊， 然后的话呢我们这个从左往右就是，如果是圆的是最好的，好吧，他的顺序是从左往右啊，好一，但是的话呢，但是的话 如果你的话呢是做低频，嗯，你走直角也没有关系，好吧，你说我一定要走直角，嗯，走直角就直，就走直角，没有任何问题，好吧，就说的话呢，像， 像我们一般的话呢，比如说搞一个搞一个，比如说玩个单片机啊，搞个几兆以下的走直角完全没问题，好吧，没有问题啊， 好，那么的话呢，那么的话呢，我们再来来，你们来看我现在画的这张 p c b， 我现在的话呢，这个 c 三和 c 二，我用这个的话呢是正五负啊， 后的话呢则是负五伏，哦，不对哦，好，我这个是单电源供电，我就是正五伏，那么这个时候 c 二和 c 三，那我这个正五伏的话呢，我就我就强行的让他 按它的话呢，通过 c 格和 c 三的话呢，滤完波了以后再进到 它的把好引角就是 vcc 引角啊，并且我用两个并联，比如说我这个 c 二的话呢，我用的是幺零三，我这个 c 三的话呢用的是幺零四， 那么我为什么要用幺零三和幺零四两个并呢？因为我的话呢可以滤掉这个电源线里面不同 频段的这个高频干扰信号，是吧？可能的话呢，比如说频率低一点的就被上这个幺零四滤掉了，频率高一点的就被幺零三滤掉了，好吧，好， 就是这样的啊，好，这个的话呢是大家一定要注意的啊，好， 我们啊，我们的话呢，我们的话呢最好啊，最好的话呢就是说最好的话呢，就是说在在这个 开关电源后面接一个 l d o， 那么的话呢，这个时候效果是最好的，好吧？嗯，好。 你看我们这一张幻灯片，它的话呢，还这个地方是一个零点一 mill 的电容，这个是一百 o 的电阻，这个是零点一 mill 的电容，这个是一百 o 的电阻，那么这个一百 o 的电阻和这个零点一 mill 的电容 形成一个 r c d 通滤波器啊， r c d 通滤波器，那么这个 r c d 通滤波器的话呢，它的截止频率是二排根号下， 哎，不对，这个 r c 低通滤波器，它的这个截止频率的话呢是恶排 r c 分之一，这个频率 f 等于恶排 r c 分之一啊，那么的话呢，你看就 我们现在这张幻腾片上面的，他的话呢是一百欧，然后的话呢，呃，与这个零点一缪搭配，零点一乘以十的负六次方，那么的话呢， 这应该是他的截止频率，十就是十的五次方除以，二排 十的五次方除以，对于的话呢，这个十五点九二三 k 和 字啊，那么的话呢，我们就利用这个 r c 低通滤波器，我可以滤掉， 我可以滤掉大于十五点九二三 k 赫兹的高频干扰信号，好吧，好，这就是这样的啊，好。我们这个电阻 这个电阻的话呢不能够取太大啊，我们一般的话呢，比如说取二点二欧到， 就我个人来讲的话，二十二欧都已经到极限了啊，我不会取太大，如果是你这个电阻取太大的话，在这个电阻上面有非常大的公里损耗好吧，呃，有非常大的公里损耗，同时的话呢，会造成这 这个呃运算造成这个芯片的话呢，供电的跌落啊，好吧，供电电压的下降啊，比如说用五点一欧啊，用一个二点二欧啊，好吧，用十欧啊，都可以啊，不要太大， 像我们现在这张幻灯片上面有一百欧有点大了啊，好，你看像我们现在这张幻灯片的话呢，是用五十欧， 再搭配四百七，零点一十六三个，并再截到他的这个 vcc 银角啊， 那么我的话呢这个五十欧的，这个五十欧的这个电组合的三个电容形成这个 rcd 通，然后滤掉里面的高频干 信号，这三个电容的话呢各式其值分别滤掉不同频段的啊，好吧，好， 最少最少，最少的话呢要这个在在在设计 p c b 的时候容量最小的最靠近 v c c 银角啊，好吧， 好，还有啊，还有一些的话呢也要注意啊。 一般的话呢，呃，一般的话呢，比如的话呢是一般，比如说 一般我们零点一 mu 法的可以用来滤，比如说二十二兆以下的，好吧， 二十二兆以下的可以用这个零点一秒，如果是二十二兆以上，那么这个零点一秒的电容他现在的话呢呈现感性啊，起不到滤波效果了。 然后如果是零点零一的话，那么的话呢可以到上百兆，然后呃一纳法的话呢可以到，呃，比如说几百兆，然后的话呢一百匹， 可以的话呢到到几级赫兹，所以的话呢我们啊，我们的话呢就有的时候的话呢，可以的话呢，用多个兵连让他们分工协作。 这个宽带宽的放大器中应取上述多个电容并联，那么多个并联的话呢，各司其职，滤掉里面不同频段的这个高频干扰信号，好吧？ 好，你看这个零八零五封装一 mu 法的最高可以滤五兆，零点一 mu 最高十六兆，嗯，这个零点零一五十兆，一纳法一百六十兆， 一百匹，五百兆，十匹一点六 g， 好吧，好 哈，然后啊，频率越高，那么的话呢，这个电容的话呢，容量就越小， 好吧？可以多个冰帘高低搭配，滤掉不同瓶端的高频干扰信号，这个容量最小的最靠近 vcc 饮酒啊，好 ha， 好。然后的话呢，我再说一下这个 t l 四三幺啊， tl 四三幺这个输出电容的选择很多人都是错的，好吧，这个 tl 四三幺的话呢，我们在使用的时候这个 tl 四三幺， 那么的话呢，我这个 to 四三幺我要给他截一个这个绿波电容，截在这个 to 四三幺的后面， 那么这个绿波电容的话呢，你的话呢，要么就小于等于零点零一秒，要么的话呢你就大于， 比如说三 mill， 三点三 mill， 好吧，它的话呢就是你， 你如果是给这个 tl 四三幺给他绿波的话，那么这个时候你要么的话呢就要大于三点三，要么就小于零点零一，绝对不允许在零点零一到三点三瞄这个附近， 在这个范围内，那么就会造成这个 to 四三幺输出电压他自己就开始自己整到，好吧，像我们这个左上角 他的这个 tl 四三幺的输出电容选的是一个零点一米五，这个是不允许的，好吧，他的话呢就会 造成这个 t o 四三幺的四七整道，好像我们，好吧，好 啊，然后的话呢，我们还可以那样，你看像我们现在的话呢，这张幻灯片这是一个单片机，我这个单片机的话呢，比如说是三点三伏给他供电， 那我这个三点三伏的话呢，我首先的话呢，经过一个一 ko 的这个磁珠啊，首先的话呢 经过一个一 ko 的磁珠，再经过一个一欧姆的电阻，然后再经过的话呢三个电容的并联，分别是石蜡， 十啦十六，那么再进到他的这个 vcc， 好吧，好哦，这个的话呢是 avcc， 好吧，那么的话呢，你看他的这个 vcc 银角呢，那就是十六，一百啦，一百啦，一百啦一百啦，好吧，他现在的话呢四号角二十八，号角二十二，四十三，这四个角都是 vcc 银角，那么每一个 vcc 银角的话呢，都要给他配上一个， 好吧，每个银角都要配一个啊，不允许两个共用一个啊，一定是每一个独享一个零点一 miu， 至少啊，你看像我们现在 这张幻灯片的话呢，你看现在的话呢，现在的话呢，这个是一个，这是一个电流 电流检测芯片啊，你看他的供电，那么的话呢，就是一个，就是一个一百码，一个一百纳，一个十六， 然后的话呢一个十勾，一个一 k 的磁珠，那么的话呢再给他进行这个滤波，好吧，这个的话呢是一个运算放大器，那么这个运算放大器的供电 也是很讲究了啊，首先经过一个一 k， 再经过一个一 o， 再经过一个十 mio， 再经过一个一百纳，好吧，那么的话呢分别形成了派 l c， 你看这个词 珠和这个电容这两个电容形成一个排 l c， 那么排 l c 这边其实还有，好吧？排 l c， 然后的话呢，这这个二七三幺和左边的电容，右边的电容形成的是排二 c， 那么就把里面的高频干扰信号全部把它滤除， 那么进到这个芯片内部的信号是非常纯净的直流啊，好， 这个的话呢是不是也是这样的？现在这是一个模拟开关，这个模拟开关的话呢，首先经过一个一 k 的磁珠，再经过一个三十三欧的电阻，再经过一个十六， 再经过一个一百蜡，好吧， 好吧，好，你看我们现在这张幻灯片是不是也是这样的？好吧，好， 好，对于我们，对于我们这个， 呃，对于我们这个高速运放又有又有别的讲法啊？对于这个高速高速运放，那么的话呢，一百匹法的旁路电容要靠近放大器啊， 一百匹阀的靠近放大器，好，一百匹阀的要靠近放大器，然后的话呢？ 好吧，大的旁路电容远离放大器，达到高频电流隔离，好， 好吧，好，就是这样的啊，这个对于对于我们这个高速放大器，他的话呢，比如说啊，比如说的话呢？我现在是用一个一百匹法， 然后的话呢再给它并联一个，比如说十六法的弹电容， 然后的话呢还有一个磁珠，那么你看这个比如说我给他是正五伏，那么这个正五伏的话呢，首先经过一个十秒法的弹电容，然后再串联一个，比如说 二百二十欧姆的瓷珠，然后紧接着的话呢在在， 好吧？嗯，然后的话呢紧接着的话呢再 给他的话呢，比如说我的话呢再截一个这个，截一个这个，再再再送到他的这个 vcc 银角，然后这个 vcc 银角的话呢，在这个 vcc 银角截了一个一百匹法的这个绿波电容啊， 好，要不就今天讲成这样吧，希望对大家有帮助啊。好 啊，如果觉得有帮助就给我点个关注啊，在以后绝对不允许的话呢，在这个 vcc 引角不见绿波电容这样的事情发生啊。好，拜拜。拜拜。
粉丝7.9万获赞72.9万
相关视频
06:50
03:40

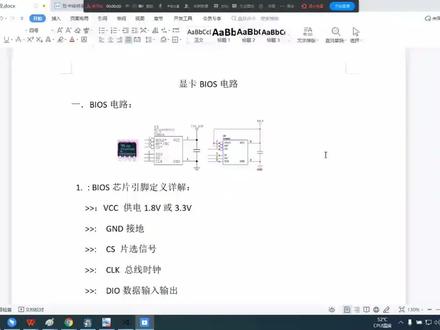

13:36查看AI文稿AI文稿哈喽，大家好啊，今天给大家讲一下这个半死啊，斜杠的半死电路。 首先呢显卡的半死在这个资料上面啊，是比较难找的，也就是说你在网上去下是很难找到这个半死资料很少，所以说大家在维修的过程当中啊，就希望能够修到一张显卡之后，你就把他的一个半死备份下来， 那么以后要用的时候呢，就可以直接把它刷进去就可以了。显卡的办法你只要会备份，会刷 啊，就是往里面写会备份，然后会写就可以了，他不像主板或者是像笔记本这些啊，他需要合成，这个不需要啊，因为他这个半死相对来说 比较简单，它里面的这个程序比较简单，它实际上就是记录了显卡的一些像频率啦啊，内存的大，那个显层的大小啦，还有这个芯片的一些型号啦，它这里面的数据相对来说比较小啊。 然后我们来看一下这个半死他在弦杆上面怎么样去认识。弦杆的半死的话，相对于其他的这种的上面的半死来说，他是没有特点的， 我在前面已经讲过，那么你只要看到以二五开头的这种呢，型号是以二五里面有二五的，那么这个就说明他是什么半死芯片。还有一种方法就是什么呢？你可以通过这个显卡上面的 这种芯片去认啊，怎么认？看一下这里有一个这个呢，我就不需要看型号了，这里上面打了一个点， 这明显是别人做了一个记号，看得出来吧，对吧？这明显是别人做了一个记号，这个为什么要做一个记号在上面呢？这个就是在工厂在生产的时候，他们要给这个 boss 的 这个办子刷资料，刷了资料之后，因为他的喜好是一模一样的，对不对？那么他要知道这个办子到底有没有刷，所以说他就会在上面打一个记号，打个记号就是代表这里刷过了，没有打记号的代表没有刷， 因为他们要批量的生产，一次可能要刷几十个，几百个，对吧？如果搞混了是不是相当于重新再刷一遍，那么就浪费时间，所以说他们在一出场 的时候，在生产的时候就在上面打了个记号，打了记号就代表这个银刷过里面有资料了，别人来一看也知道这个能用，另外的呢，没有打记号的就是不能用，所以说这就是为什么要做记号的一个原因，有些会在上面贴贴纸，但是这种呢比较少了啊， 还有一种就是我们来看一下这个啊，看下这个，这个弦杆上面他有两个，有两个 boss， 这个上面呢，你看他没有打记号， 没有打击啊，但是他的型号是以看啊， fm 二五 f 零二 a， 这就是说明这就是一个 boss， 这两个都是 boss 芯片， 所以啊，这个上面显卡上面有些是一个 boss， 有些是两个，这个要搞清楚，一定要会认识这个 boss 芯片， 如果你连半丝面都不认识的话，那么更加不要说刷半死，对吧？那么我们通过这个电路图可以看到这个半死的话，我们可以看一下，可以输入 cs 就可以找到半死 啊，这个这里也是啊，这个很明显不是，这个是现存的啊，那么我们现在第一页可以去找一下 这里啊，二十五页入姆，入姆就是代表的就是这个 boss 芯片，他是可以擦鞋的一个芯片啊， r o r o m， 就是跟硬盘还有我们的优盘这些材质，还有这光盘，这材质是一样的，他可以储存数据，可以永久的储存 数据，并且在断电的时候也能够保存数据，那么如果你要给他写或者是读，那么就必须要给他通电，所以说这个是在二十五页啊，看下二十五页，我们可以找到这个 boss 芯片，在这里大家可以看一下 这一个半死芯片的供电引脚是在第八角 vcc， 也就是说这个芯片要工作首先就要有供电， 有了工业演讲，工业和 jd 是配套呈现的是吧？有工业肯定就有什么，就有 jd， 那么这里的话用的是一点八，但是在有些 上面用的是多少呢？三点三，所以说这个半死供电可以是一点八伏，也可以是多少伏。三点三伏 在恩卡上面啊，很多都是用的是一点八，在 a 卡上面好多用的是三点三，但是在恩卡比较老的显卡上面，他用的也是三点三， 所以说你记住啊，这个半死的供列不是一点八就是多少三点三就对了，在第几角就算第八角啊？在半死身边的第八角测量 这个把子芯片除了有供电以外，他还要有接地，然后我们这个时候有一个片选信号 ss 叫做片选信号。片选信号是什么意思啊？就是说我们的这个显卡要去选中我们的这一个。什么 选中啊？我们的弦杆要去选中我们的这个半芯片，也就是说我们的 gpu 在工作 做的时候，他开始工作的时候，工作的时候首先要明确他的一个身份，他的身份的信息是写在我们的这一个半芯片里面的， 所以说我们为什么用软件能够看出来这个显卡他是什么型号？然后或者是说他的这个显存有多大，他的频率是有多少，为什么能够看出来？就是因为他写在了这个半死这个芯片里面， 所以说他就相当于是这个半死身，就相当于是这张显卡的身份证啊，如果没有他，那么这个他就是一个黑户 啊，就算你的所有的条件都是具备的，但是他没有什么，他没有身份证，明白没有，那么就认不到啊。他不能和别的 设备进行交流，那跟别的地方设备进行交流的时候，那么肯定要有一个身份跟他进行去一个交流， 好，别的不能和别的设备交流，他肯定也就不能显示了，因为显卡不可能单独存在，是不是啊？啊？他不能单独工作吗？他必须要配合着主板啊去工作。 所以我们的这一个里面中间大家注意哈经典的设计，电阻中间就是经过了一个什么呢？三十三欧的一个电阻，这个电阻是一个藕和电阻，这一边是一个上拉电阻， 那么这个片选信号是在一开始的时候，他会有一个下拉的一瞬间，就在读取他的时候，在这个时候他会变成一个低电瓶，这搭的信号是代表他低电瓶，那么低电瓶的话，在下拉的一瞬间就说明这个东西已经选中 我们的这个 boss 芯片啊，显卡已经识别到外面装的有什么，这个 boss 芯片，对吧？这是第一步片选， 第二步就是要时钟啊，是总线的时钟，这个总线叫什么总线呢？大家可以看一下啊，这个总线叫做 spi 总线 啊，这个上面叫这没有几啊，就是这个实际上就是一个 spi 总线，现在的这种八角的 boss 都是走的这种 spi 总线，就是串型啊，我们的说的串型总线， spi 这种总线， 这一个时候选中了这一个带子芯片，我们要在上面进行交流，要进行传输数据，所以说要给他定一个频率下来，今天我们打 电话一样，对吧？我们打电话他是有一个频段或者对讲机一样要跟谁说话，然后你可以扭到一个频段，然后另外对方就能听到， 就是在你们在同一个频段里面或者要广播，你要领到另外一个频段里面去，跟收音机这些都是一样的道理，对不对？如果你这个频率没有的话，那么他们这上面是不能够传授数据的，所以说这个上面呢，这个是时钟，是属于他的时钟信号， 这一个时钟啊也是由机票直接给他提供过来了，到这里来中间也是经过了一个三十三欧 啊，大家看一下这里三十三斜杠四是什么意思啊？三十三欧零四零二零四零二的电阻，就是体积比较小的一个电阻，然后 这边过来之后他们的频率啊，也就是说他们要交换数据的这个频率已经固定了，固定下来之后呢，这个时候就有一个数据的输入输出， 他们直接就会交换数据，中间也会有一个三十三个电子，看下 d i， d 就是代表什么呢？数据 i 是代表输入，这里的 io， io 是代表音铺的 out， 就是输入输出的意思，数据的输入，输输出 啊，这里啊啊，这里。然后我们再来看一下，这样的话我们就可以通过这条线给他进行交换数据，同时这里还有一个数据的输出啊，这个箭头不对啊，箭头应该是朝这边的啊，这里的 d o， d o 是代表数据的输出， 数据的输出。那么也就是你说的简单一点，就是什么呢？就是这一个，当我们的这个条件都具备了之后，他们的这两条线上面就会进行一个数据的交换，对不对？你把数据传输给我，我把数据传输给你，这样的话就会形成了一个什么呢？ 一个交换就跟打电话一样的啊，你说一句话，然后对方能听到，对方说句话你也能跟什么听到，这就是实实现了一个数据的交流，所以啊，最终的数据交流是通过这两条数据线来实现的， 那么这个数据线要能够交换数据的话，就必须先要满足有供电，要选中他，并且你们要确定好在什么样的一个频率下面，始终嘛就是代表频率啊，下面进行交流，最后就是他们两个之间交换一些 数据，所以说前面的条件任意一个少了都不行啊，不能少其中任意一个条件，这就是代表数据的输入输出，这个是代表数据的输出啊，后面有一个 wp 是什么意思呢？ wp 是代表写保护， 等一下我会给大家看啊，我们的这个半死里面，他实际上是写了一个十六定制的代码，或者是叫 sk 码啊，这样的一个编码在里面 啊，这个编码的话我们普通的人是看不懂的，那么编程的人可能看得懂，对吧？那么你这个时候你要知道这个里面的数据是不能够随便被修改的，如果里面的数据随便被修改，那么我们这个半死就很容易出问题，那你找一个黑 立刻，对吧？写一个，写一段木马进去，让别人把这个数据半死，没有数据跟他什么修改一下，那么这个电脑这个显卡就坏掉了，然后你就可以开始干活了， 把袋子取下来重新开始刷一下就好了，没有这一种的话是犯法的啊，明确来说啊，就是犯法了，那么虽然是犯法，但是想规模的人家可能不会管，但是呢我们为了避免这种数这种情况发生，那么他就会给他在这里弄一个斜保护， 也就是说不允许你往里面写啊，正常的情况下面呢是一个高立屏，高立屏的话是写保护了，你们用的优盘应该知道他有个写保护的那个，有些优盘上面就有一个呃，写保护的一个开关啊，这样的话就是防止这个优盘到处插，电脑 插了之后中毒了是不是？你跟着打开那个斜保护他就怎么样？插到别人电脑上面，你就把他打开那个斜保护，他就没有办法往里面写东西了， 就可以实现这个功能，明白吗？啊？那么如果是你要往里面写的话啊，如果是你要往里面写的话，那么要怎么办呢？要往里面写，那么我们就要用专门的软件， 就是厂家都会出一个专门的软件，也是官方的一个软件，这个软件能够把这个鞋保护的这个开关给他打开， 就是可以往里面写。但是对我们维修来说的话，一般都不会去用这个软件，因为这个软件不同的厂商他都会有不同的软件，用起来也是非常麻烦的。我们用的是什么？是编程器是万能的啊，什么样的 boss 都是可以往里面刷的。 最后这里有一个厚的，厚的是什么意思？维持啊，维持的意思，维持，保持的意思，那么他和我们的这个斜保护也是一样的一个道理啊，所以说啊，大家这就是半子上面的八个银角。
131任师电脑维修培训
01:02查看AI文稿AI文稿电路原理图以及电路板上芯片引角旁边的 v c c， v d d， v e e， v s s 以及 v b a t 都是什么意思呢？一、 v c c v c c 的意思是供电点压， v d d v d d 是原气垫的内部电压，那 c c 和 d d 的区别呢？就是一个是供电电压，一个是内部的电压。 三、 vss 是公共链接的意思，通常呢是指电路接地端的电压。四、 v ee 伏电压供电厂效应管的原籍 vbat， 当使用其他的电源连接到 vbat 引角上的时候， vbd 即使断电也能够保存备份寄存器的内存， 可以维持 r t c 的功能。如果应用中没有使用外部电池的话， v b a t 引角呢，应该接到 v d d 引角上。六、 v p p 表示编程插储电压。七、 g n d 在电路里 常被定义为电压参考的基点。八、 v 与 vn 的区别是数字与模拟的区别。更多详情呢，咱们下期继续关注云恒，下期更精彩！
245南京云恒制造PCBA
10:32查看AI文稿AI文稿我们接着讲这个芯片， u c c 二八零七零上节课讲到这个十二角啊，输出十三角呢，是这个 v r e f， 也就是基准电压，它内部有个产生一个基准电压啊， 对，供外边使用，还有内部芯片使用，内部片子电压六伏啊，六伏， 这个十四角和这个十七角啊，这个地方掉了个东西， 这个是 g d a 十七角是 g d b 十四十四角，十七角， 学一下， 这个是 gdp little 啊，这样十四角是赤脚呢，分别是 a 上三级驱动和 b 上三级驱动啊，驱动电路， 它的输出电压通常就前卫在十三点五伏啊，十三点五伏。 v c c 十五角是电源输入，嗯，偏置电压输入就是很简单，电源 j d l 十六 j d 三 s 十八角，它是软启动和外部故障接口啊，软启动它有个软启动功能啊，外里边呢，它有这个电容，看我们这个 s s， 这有个电容啊，电容这个充电，它有个软体，软体的功能。同时呢，这个接口呢，还可以通过外部电路啊来作为保护啊，它的故障接口通过它呢，如果是 有故障，比如说过流啊，或者过压了啊，还有什么过载之类的，都可以通过设计外边的电路，通过它来进行控制。控制 r t 定时电阻器啊，定时电阻器可以那个编程频率啊，增长性频率，编程引角二视角就是最大战控比啊，最大战斗， 它可以通过这个银角接这个电阻啊，来进行战控比编程。这个电阻 啊，引脚的功能大概其实咱们先解释到这啊，这是典型的电路框图，那么我们 讲完这个引脚的功能以后呢，我们会把一些重点的引脚啊，重点引脚在回收的时候呢，要经常查到了重点引脚呢， 说一下，我们讲这个，呃，实际上讲这个芯片呢，内部结构也不是纯理论上的，把这个知识点给你全部讲透，只是讲一些重要的点啊，咱们在测试的时候，检测的时候呢，需要检测到的点啊，把它讲一下啊， 大家如果说想了解里边的，充分了解里边的理论知识，或者是芯片的啊，真正的结构啊，功能啊，那在我这个课程当中是你学不到的啊，你需要呢 查询其他的资料啊，详细了解，我呢就是为了大家维修方便啊，将来检测的芯片的时候呢，你其实很多有些故障呢，都要通过 这个芯片啊，因为现在的执政化程度比较高了啊，所以说都要通过这个芯片那些关键的引脚来检测啊，电路的这个盛 到底是哪里边容易出现故障啊，通过检测芯片的银角呢啊，就能够迅速的找到故障点， 所以说呢，大家一定要注意我这个讲课的这个好方向，不要以为呢我给大家讲芯片呢，主要是讲芯片的功能 啊，这是不是的我不是把里边的所有功能给你讲透彻了啊，你讲透彻了的不是这么个讲法啊，我只是给大家讲呢，那回收的时候一些重要的东西， 那么下面咱们首先要看一个 芯片电源对电源的要求啊，电源要求，因为一个芯片呢要正常的工作呢，他必须要有一个正常的电源，正常电源这是最关键的，所以说呢，我们先来看看他这个电源 vcc 角十五角， 他的这个电压范围啊，供电的电压范围呢，典型值呢，就是在十点二伏到二十一伏啊，十点二伏到二十一伏，也就是说这个电压呢，正常这个芯片正常工作 最低电压不能低于十点二伏，当然这个十点二伏它是典型值啊，它是典型值，也就是说在这十二点，十二点二伏上下呢，它有个浮动啊，我们讲是典型值十点二伏，你看在这呢 就可以看出来了，在这有个十点二下边这个九点什么意思呢？就是说我的电压加上电以后，他的电压他逐渐上升的，上升，上升到十点二伏的时候啊，你这个电源呢，这个芯片呢，才会启动啊，才会启动， 那么当他电源下降的时候呢，就是在这个呢，就不能低于 uvluvlo 的什么呢？哎，低电压锁神电路，也就是说当他低于下降的时候，低于九点二伏的时候呢，这个市面就不能工作了 啊，所以说它是一个旗帜比较器，这是我在过去的讲课当中呢，讲过什么叫旗帜比较器，大家可以查询啊，第一节 点二伏就停止工作，那么当他返回到九点二伏，不能马上工作，他必须要上升到十点二伏的时候， 也就说他的有个叉，他有个衣服的叉，这就是旗帜比较器啊，为了避免电压波动啊，造成，呃，芯片工作不稳定啊，所以说一般都是用旗帜比较器啊，他有个叉，衣服的叉 啊，就是这个范围，大家讲明白了啊，就是这个意思，那么我们的芯片呢，虽然呢输入电压有个范围，但是我们在设计的时候呢，大家一般情况下呢，都会为了最大限度的降低这个器件的功耗啊， 所以说呢，一般呢就是在十二伏啊，供电呢，一般都是十二伏啊，再个是它里边有个权威 vr 二极管啊，选的二十五伏，嗯，前卫的二十五伏稍微高了以后他给你尾压啊，也不能太高，太高又击穿了啊，这就是这个意思。还有一个就是 v r e f， 也就说内部的基准电压，这个基准电压呢产生他是有条件的，那就是说什么呢，他这里也有个吃鸡必要器，也就说你这个电压呢，不能低于八伏，低于八伏他不可能产生这个 啊，参考电压啊，自由达到高，你看他这个电池比较细，反向输入单是八伏，也就是说当我的输入电源高于八伏的时候，这个比较细，才会输出高电瓶，高电瓶使能射号产。 以后呢，这个下降这个调节器啊，下降调节器就才能转换出六伏的啊，仓库电压就是这个意思，首先你要满足 这个八伏啊，高于八伏以后死呢，触发信号，使这个线性调节器输出正六伏炭火电压就是这个意思啊，也就说是参考电压的这个预制电压呢是八伏啊，这八伏， 所以说我们有时间呃检测这芯片好坏的时候呢，一般情况下呢，除了检测十五角的这个电源电压以外呢，还要检测一个如果有的芯片，大部分芯片呢都有这个 v r e f 啊，就是这个地准电压。内部产生的地准电压有的是对外部 也可以供电，有的只能对第一步用电，反正是这一角的电压呢，一般是电源电压的一半啊，电源电压一半，所以说一般的呢正常十二伏，那么他就输出六伏，你只是呃 输入十三伏，十四伏，他输出也是六伏啊，因为他是，他就是这个地方是一个晒生物压，输出一个六伏，所以说呢，我们检测十五角和十三角电压就能判断，基本判断这个芯片啊，正常不正常？ 今天呢啊，我们少讲一些，大家呢可以回呃回这个总结，我前面的这些引脚呢功能呢，大家呢系统的把它 看一下。我讲这个的用途呢是，当然呢，我会要讲一这个具体的一个电路啊，具体的电路，具体的这个一个电源，大功率电源啊， 其中他就是用了这个芯片呢啊来产生这个 pf 啊， pf 电路就是由这个芯片组成的啊。好，今天呢就讲到这，再见。
40乔家大院电子维修
01:35查看AI文稿AI文稿今天为大家介绍一下 l c d 幺六零二的使用方法。 l c d 幺六零二由于使用简单方便，所以在我们做设计中经常作为显示设备。接下来我们来看一下它的影角功能，这是仿真软件中截取的影角图， 我们从左边依次看一下， v s s 影角就是 g n d v d d 影角就是电源正极 v c c 这个 v e e。 影角就是调节背光亮度和字体亮度的。 调节亮度的方法就是接一个电位器。 v e e。 引角的电压范围是零到五伏，电压越大，亮度越低，电压越小，亮度越高。所以我们就可以将 v e e。 引脚接到 v 零处，方便调节亮度。 r s 引脚是命令，数据选择引脚 rs， 低电平时发送的是命令，高电平时发送的是数据。二 w 引脚是读写选择引脚，高电平时可以读操作，低电平时可以写操作意识是能引脚。当由高电平跳变成低电平时，幺六零二执行命令。 后面这些地零到第七引脚，使数据、引脚数据或者命令码通过这些引脚传输。在五十一单片机的应用中，整体的接线就是这样。根据接线图我们来写一下程序。 在写程序之前，我们还要了解一下 l c d 幺六零二的命令，这些是常用的一些命令，发送相应的命令就会执行相应的动作。下期我们讲一下程序，谢谢观看。
306小科不好奇
01:35查看AI文稿AI文稿今天跟大家聊一下电路中经常出现的 v、 c、 c、 v d、 d、 v s、 s、 v e、 e、 g、 n、 d 的含义。 在电路中，芯片引角经常会出现 vcc、 vdd、 vss、 vee 和 gnd 这些标识。其中 vcc 一般表示通用芯片的电源引角，比如一些模拟运放的正电源引角。 七、四系列数字芯片的电源引角。 v、 c、 c 一般接相应的正电源电压。 v、 d、 d 一般表示数字芯片的电源引角。 如果在 v、 d、 d 上加上 a， 则表示该芯片内部模拟部分的电源引脚如果加上 d， 则表示该芯片内部数字部分的电源引脚。 v、 d、 d 一般接相应的正电 电源电压。 v s、 s 一般表示数字芯片电源的参考零电瓶引脚。在芯片中，一般与 v、 d、 d 成段出现。一般接电源的 g、 n、 d、 v、 e 一般表示芯片电源的参考零电瓶引脚或模拟芯片的负电源引脚。在芯片中一般与 v、 c、 c 成段出现。一般接电源的 g、 n、 d 或者负电源电压。 g、 n、 d 表示芯片电源的参考零电瓶菱角一般接电源的 g、 n、 d。 今天的分享就到这里，谢谢大家关注我，一起学习电路知识，让我们成为学习路上的伙伴。
16果果分享硬件知识

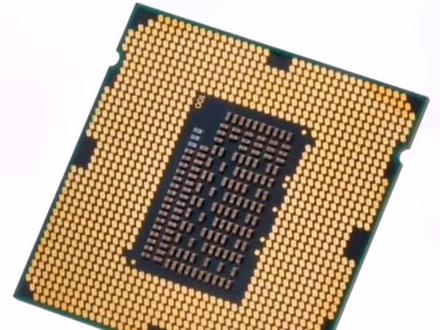

01:51查看AI文稿AI文稿芯片的常见音角有哪些？一般芯片有很多音角，常见的可以归结为这几类，一、电源音角， vcc 和 vss， 这是给芯片提供电源的。二、复位音角， rst， 现在芯片内部都有复位电路。三、 时钟银角， osc， 给芯片提供时钟信号。四、输入输出银角，提供输入、输出、信号传输、存储、控制信息的。 五、特殊功能银角，提供驱动的史能、艾特等等。以印特经典的一款八零八六 cpu 卫力可以看出，图中有很多电源影角和电影角， 其他的比如爱你输入输出银角、复位率、赛停交等。再来看一款简单的七四要运算，放大齐心片。银角定义包含输入输出 银角、电源银角、特殊功能银角。还有一个银角是空置的。怎么识别银角一、圆形封装的，如图中呢？从识别标记起为第一个银角逆时针编号。二、有到角的芯片缺口朝左上，如图 b， 左边第一个银角，十一号银角依次编号。三、有散热版的芯片回空朝上，如图 c， 左边第一个银角，十一号银角依次编号。 四、点评，新风装的集成电路多为双列型，这种集成电路为了识别管角，一般在端面一侧有一个类似银角的小金属片，或者在风装表面上有一色标或 凹口作为标记，如徒弟标记起为第一个银角逆时针编号。五、有凹口的芯片凹口朝右。 图 e 右上为第一个影角，逆时针编号。六、有横条半圆形包口的，如图 f 右上为第一个影角，逆时针编号。
37大悟电工
01:06查看AI文稿AI文稿电路图超级实用，老师却没有教你的快速画法！首先打开软件吊用工程 打开电路图，如果我要画一个中间接电器线圈，点击原件库搜索搜索栏，打入 k 搜索，点击搜索， 点击用户贡献，这里就是网页上已经共享的电路图元气键符号，点击想要的符号，右侧预览 长臂触点，我们这里选择继电器线圈，直接点击放置 空格旋转， ok， 画好了，这个就不需要我们自己画，直接在网络上就有的，可以快速画法。
179老王分享PLC
01:09查看AI文稿AI文稿你知道原理图中 v、 c、 c、 v d， d， v e， e， v s， s、 v bat 等各表示什么意思吗？一、 v c， c， c 等于 circuit， 表示电路的意思，即接入电路的电压。二、 v d， d， d 等于 device， 表示器件的意思，即器件内部的工作电压。三、 vs s s 等于 series， 表示公共连接的意思，通常指电路公共接地端电压。四、 vaa 负电压供电长效应管的原籍 s。 五 . webat 当使用电池或其他电源连接到 webat 脚上时，当 vdd 断电时，可以保存备份计存器的内容和维持 itc 的功能。如果应用中没有使用外部电池， webat 银角应接到 vdd 银角上。六、 vpp 编程擦除电压。 七、 gnd 在电路里常被定为电压，参考几点。八、 v 与 va 的区别是数字与模拟的区别。九、 cc 与 dd 的区别是供电电压与工作电压的区别。通常 vcc 大于 vdd， 你了解了吗？评论区留言可以一起讨论哦！
4921凡亿电子|高速PCB培训
03:40查看AI文稿AI文稿在电路中，芯片引角经常会出现 d， c， c， n， c， s， r， s， t， n， p， d， c， l， k， c， t， r， l， s， w， f， b， t， x， r， s， d， d， d， d， s， s， v 和 g， n， d 这些标识刚学的话会感到一头雾水，不知道他们都代表什么含义。 这期视频就为大家讲一下芯片引脚常见英文缩写代表的含义，希望会对大家有帮助。 bcc 一般表示通用芯片的电源引脚，比如一些模拟运放的正电源引脚， bcc 一般接相应的正电源电压。 n 一般表示使能引脚使芯片能够工作，要用的时候就打开按脚，不用的时候就关闭。有些芯片是高使能，有些是低使能，要看规格书才知道。 cs， 一般表示片选银角。芯片的选择通常用于发数据的时候选择哪个芯片接收。例如一根 sbi 总线可以挂在多个设备， ddr 总线上也会挂在多颗 ddr 内存芯片，此时就需要 cs 来控制把数据发给哪个设备。 rst 一般表示重启银角， 有些时候简称为二，或者全称 liset， 也有些时候标注 rstn， 表示 reset 信号，是拉低声效， 一般表示中断引脚中断的意思就是你正睡觉的时候，有人把你摇醒了。 pd， 一般表示断电引脚 断电不一定非要把芯片的外部供电给断掉，如果芯片自带 pd 角，直接拉一下 pd 角也相当于断电了。 clk， 一般表示时钟引角时中线容易干扰别人，也容易被别 别人干扰。魅傲的时候需要保护好。对于数字传输总线的时钟，一般都标称为 x x x x c l k。 如， s b， i， c， l k c o c l k i r s m c l k mainclub 对于系统时钟往往会用标注频率， 如 size， 二十六 m， 三十二 k 等。标了数字而不标 clk 三个字也是无所谓的，因为只有时钟才会这么标。 c t r l 一般表示控制引脚，写 control 太长了，所以都简写为 c t r l 或者有时候用 c m d 表示。 s w 一般表示开关引脚、 信号线开关、按键开关等都可以用 sw。 f b 一般表示反馈引脚。升压、降压电路上都会有反馈信号，意义和 reference 是类似的。芯片根据 外部采集来的电压高低动态调整输出，外部电压偏低了就加大输出，外部电压偏高了就减小输出。 tx 二次一般表示发送和接收。银角这个概念用在串口上是最多的，一根线负责发送，一根线负责接收。 这里要特别注意，一台设备的发送对应另一台设备就是接收 t x， 要接到 r x 上去，如果 t x 接 t x， 两个都发送，就收不到数据了。 vdd 一般表示数字芯片的电源影角。如果在 vdd 上加上 a， 则表示该芯片内部模拟部分的电源影角。 如果加上 d， 则表示该芯片内部数字部分的电源引脚。 vdd 一般接相应的正电源电压。 vss 一般表示数字芯片电源的参考零电瓶引脚。在芯片中一般 与 bdd 成对，出现一般接电源的 gnd。 b 一般表示芯片电源的参考零电瓶影角或模拟芯片的负电源影角。在芯片中一般与 dcc 成对，出现一般接电源的 gnd 或者负电源电压。 gnd 表示芯片电源的参考零电瓶影角，一般接电源的 gnd。
700汽车锁匠用品开发
00:54查看AI文稿AI文稿我们在进行原理图设计时，会发现里面有很多电源的名称，如 v、 d， d， v c， c， v s s， v g， n， d 等，这些名称具体的区别有哪些呢？ v c， c， c 等于造课表示电路的意思，即接入电路的电压，再含有模拟信号的电路。 vcc 呀，可作为模拟电路的电压，此时电路的负电源可标示为 v， v， d， d 等于对 ys 表示器件的意思，即器件内部的工作电压。 v d 地址芯片的工作电压 一般在原理图中的 ic 管角明中长，指芯片中的数字电源，管角一般与 vss、 数字 gnd 匹配。有些 c 既有 bbd 又有 vcc 引角， 说明这种器件自身带有电压转换功能。常见的电源名称示意可参考上图示，希望能帮助大家更好地设计。
695凡亿电子星期天
00:49查看AI文稿AI文稿电路中芯片银角中常看到 vcc、 vss 等英文，那这些字母都代表什么含义呢？ vcc 是电源管理芯片的高电压银角，可接受三点三伏或五伏直流电源的输入。 en 是使能引脚控制芯片工作状态，需要时打开，不需要时关闭。 zs 是片选引脚，通常用于选择发送数据时接受哪个芯片。 rst 只复位引脚，用于重启作用。 in 是中断引脚，当出现异常情况，会中断正在执行的程序。 p d 是断电引脚。断电不一定要切断芯片的外部电源，如芯片自带 p d 引脚，直接拉一下 d 引角就相当于断电了。 vdd 指工作电压，用于器件内部的工作电压。 vss 指公共连接，用于电路公共接地端电压。其他的英文缩写我都整理在图上了，赶紧点赞保存起来吧！
