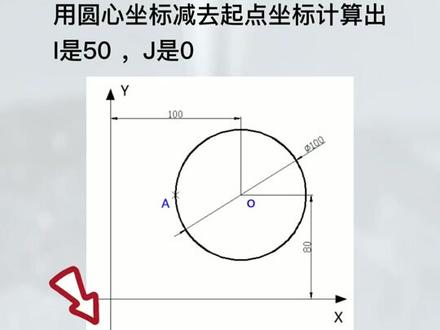

g 零二 g 零三指令 igk 方式加工整圆指令格式 指令编程如图，加工一个直径一百的圆形轮廓圆心欧点的坐标是 x 一零零 y 八零。起点 a 点的坐标是 x 五零 y 八零。用圆心坐标减去起点坐标，计算出 i 是五十， g 是零。 具体程序如下， 我是男生小逗带你玩哦啾。

大家好，我是七毛，今天我们来讲一下圆弧升成程序时，生成 i、 j、 k 或 r 的设置方法及注意事项。对于现在大部分的机床来说啊，圆弧生成 i、 j、 k 还是 r 其实都可以，没有什么太大影响， 但是对一些老机床可能具有影响。对于我们现在用的机床来说啊，所有机床都可以识别 ijk 的，但如果甚至啊一些老机床可能不太支持。首先我们讲一下怎么设置，之后讲他的注意事项。 马斯克是十点零几以下啊，如果想生成 igk 或者二，需要修改他的后处理插板及以上，已经把这个功能放在了机床定义中。怎么设置的，跟之前视频一样，记得点机床定义，然后点这里点圆弧，系统默认啊，这些平面是可以生成圆弧的，我们 不用管它就可以了。在圆圆心的形式这里有 xy 平面， x c 和 y z 平面啊，我们现在这个图啊，是 x y 平面，我们就在 x y 平面面里做教学。后面的啊，其实是一样的，只是不同的平面而已。系统末日的是开始之至中心间距， 他生成的就是挨接 我们生成一个成绩啊， 它生存的就是 i 和阶 i 是如何得出来的？它的计算方式是圆心 x 的坐标减去起点 x 坐标。 同理啊，接的数值是圆心歪坐标，减去起点歪坐标。如果我们想伸进圆弧， 那么我们在这里选择正负半径。下面选项是 是否问你是否打断圆弧。如果前面我们选择是开始直中心间距，那么这里可以选择不打断圆弧，容许输出三百六十度全圆，这样可以减少城市的长度，比如啊，默认是系统的四种分，然后 生成一个前沿的程序， 大家可以看到走这个圆用了四个程序段，如果我们把计算第一笔的这里打断圆弧，这里选择允许输出三百六十度全圆和不打断圆弧， 那么大家可以看到这个圆弧就只有一个程序段就可以实现，这样可以大大减少我们的程序的长度。是圆弧生成 i， g， k 或者 r 的设置方法。 再提醒一下，我们这里的 r 要选择正负半径，下面说一下他的注意事项， 对于 ijkij 来说啊，就是开始是中心间距，我们刚才生成这个 ij 来说啊，没有什么太多要注意的，因为他生成了圆弧，定义了起点，定义了终点，这个地方没有显示终点，和上面的值是一样的，就是 x 零万零，然后 定义的起点到中心的间距，所以他的圆弧是唯一的，不存在其他的定义或者注意事项。我们先走是这个圆弧， 他的定义是唯一的，不存在其他的圆弧的可能性。但是如果我们要生根 r， 就要有一些注意事情了。 刚才我们说啊，这边这里面有两个半径，一个是半径，一个是正负半径，他有什么区别呢？ 为什么我们刚才我强调要选择正负半径而不选择半径，我们可以试一下啊，我们选择半径， 我这里有一个做好图啊，通过 a 点到 b 点有两个圆弧，这两个圆弧呢，他的直径半径都是相同的，六十三点六四， 不同的是一个是小于一百八十度的小圆弧，也就是我们所说的猎弧，一个是大于一百八十度的圆弧，有五啊，我这里有两个做好的道路啊，一个是走上面的圆弧的大圆弧的，一个是走下面的小圆弧的，大家可以看一下他生成的程序啊， 大家可以看到这两个圆弧的程序是一模一样的，他的起点和终点也是一样的，就是说这两不管你是走外面那个走大的 u 湖或者小的猎， 他们身上的程序呢，是一模一样的，这样的话就会导致一个结果啊，系统判断不出来你是要走外面的大圆弧，还是要走下面的这个小圆弧，默认你的程序是走的小圆弧，而实际你的产品这个地方可能是外面的大圆弧，这样的话， 到这个到出现这种大圆壶的这个，呃，出现烟壶的时候，那个程序就会出错，产品就会报废，并且你查找程序时还很不容易发现它的原因，所以我们要记住啊，要选择正负半径，我们选择正负半径，大家可以看一下它生成的程序啊， 大家都会发现，可以看到一个是负的六十三点六四，一个是六十三点六四，我们现在机场都是根据正负号来判断你是要走大圆户和小圆户的，这样就不会出错。第二个注意事项哈， 不可以走全员，例如现在这个图啊，他的起点和终点都是这个圆点啊， 然后半径是 r， 起点和终点都是 r s 零 y 零，他的半径是直径是一百， 符合他要求的有多少啦？我打开这个图层，大家可以看到这些圆全部都符合这个要求，他的七点终点都可以是 s 零外零，然后他的直径都是一百，可以说有无数个圆，只要这些圆的圆形在这个蓝色圆的圆弧上，他的 直径是一百就都符合。现在我把机床定义这里，现在我在原户这里选择正负半径，然后这里选择 输出三百六十度全圆，并且不打断圆弧，大家可以看看他会生成什么样。这是我做好的一个全圆程序啊， 你会发现即使你选择数数二，它生成的也是，哎和接我刚才说了啊，符合，符合这个要求的就是起点和重点在同一个点，并且它的直径是一百的，有无数个圆，所以系统也不知道你要生成哪个圆弧，它会自动为你改成 ij。 所以这里如果我们要生成二，那么这里的对勾要关掉，就是容许输出三百六十度，全员要关掉。至于这里要不要打断，哪都没关系，即使你选择不打断，他也会默认你从一百八十度打断成两段， 还是这个走走这个圆的程序，他生存的程序就变成了两个圆，他默认一百八十度打断这个圆弧，因为你要输出是 r， 输出全圆是不可 可能的，所以他会自动的给你打断这个用户。如上次今天讲的内容啊，设置方法比较简单，但是注意事项需要留意，尤其是正负半径，这里一定不要选错了，选成半径，选成半径的话，如果你没有 你的圆弧都是小一百八十度的，那他不会出错，如果你的产品中圆弧有大于一百八十度的圆弧，就会出问题，所以这是我们特别要注意的啊。如上的讲座内容，感谢观看，如果觉得此视频帮助，欢迎点赞、转发评论，谢谢大家！

大家好，我是孙工，今天有一个客户在问到我， u g 后处理里面如何去更改 i g， k 和 r。 我们都知道啊， u g 的编程里面 r 是代表圆弧的半径， i g， k 呢是代表圆弧的中心和位置。 如果用 igk 编程的话，猿辅走出来更精确，但是如果用二来编程的话，程序会更简洁。 但是呢也有一些系统啊，他是不支持 k 的，比如说法拉克，他会读到 k 的时候会报警，三人系统的话，他是支持 i g k 的，他读到 k 他是不会报警的。 还有一些车型复合啊，它只能用二，它也不支持 i g k。 这个时候我们是在 u g 后数里面如何去修改， 下面我们来看一下这个是在 u g 后厨里面是如何修改的， 我们来看一下这个零件，这是一个侧洗复合的一个零件，我们来用这个来做案例。 首先呢我们打开后处理割草器，后处理割草器呢是在这个里面所有应用，然后，嗯，找到新门子的安装程序， 也可以放在桌面上，我呢是放在桌面上的，因为我经常用的比较多，所以这样打开比较方便。我们要找到一个后处理去修改他， 我们就要 用这个，这个后处理呢是一个法拉克系统的一个车型复合的一个极坐标 x 箱的后处理，我们先打开， 这是一个 x z 系，它的一个旋转轴是一个 c 轴， 我们现在点击这个程序和导轨，然后在下面一个程序，程序下面他有一个下了菜单，里面有一个运动， 运动，它里面有三个，一个是线性移动，圆周移动，还有一个快速移动，我们现在要改的就是这个圆周移动， 现在它是一个嗯 i j、 k 的一个一个嗯圆周移动，我们现在如何 改成二？首先我们现在要把 j 和 k 给他删掉，就是直接用左键点住他，然后放到这个小篮子里， 然后我们找到一个圆弧半径的二，这个就是圆弧半径，我们现在选择这个，然后给他放到这个里面， 然后点击确定，然后保存确定。我们生成一个程序看一下， 我们看一下他刚开始是没有原车移动的，看一下下面，他这个下面他是有的，他是走走了一个圆胡子的啊， 进三啊 c， 然后 z 二，它是走一个圆弧的，然后我们如何给它改成 i c k 啊？我们来看一下。首先我们再回到这个 i 这个后处理，我们点开这个圆周移动， 然后我们不需要这个二了，我们现在左键点住他，然后把他拉到这个小蓝这里，就是删除了。然后我们找到这个 ijk， 这个 i i 代表的是圆弧起点到中心的是对，对应的是 x 轴，然后这个 j， 这个 j 是圆弧起点，到中心对应的是外轴，这个 k 是圆弧起点，到中心，对的是 j 轴， 我们现在这个用的是一个嗯集装备后处理，它是用的是 x c z， 所以我们现 对，嗯，肯定是借，肯定是要用了的，对吧？这是崴着的，然后还有一个是嗯 kk， 这个是一个这种的，肯定要用的好，我们现在把它放进去，然后点确定，保存确定， 然后我们来生成一个程序看一下还是这个后处理，我们往下拉看一下。 好，这个是改过来了，他现在就是用的是一个 i g k 的一个形式，折的一个圆弧。好的，谢谢大家。

朋友们好，我们接上个视频，继续分享如何区分正负方向。首先我们要了解 igk 分别对应 i 对应 x， g 对应 yk 对应 g， 那么在这里记住一句口诀，也就是说你编程的时候，你的起点啊，在圆形的正方向为负， 也就是说你编的时候起点在圆形负方向的时候就为正。那么等一下我们用程序进行验证，我也看到有的朋友留言啊，说这个程序不是三联系统专用，那么我是一刚开始预期是几个系统通用的一个方法 啊，那么没关系，我们主要是来区分他的一个挨的一个正负方向，那么在这里啊，我们为了更好的一个效果，我们把数值加大啊， 我们等一下再讲啊，他的这个 x 的一个坐标，那么我们程序啊就是这样，只是把它加大了，没有任何改变，那么我们去启动程序，我们现在看我们下方点，他是不是在我们的坐标线的一个正方向，因为我们现在采用的是一个负责让我们让他走啊， 那么这样子写出来，他就是一个二十的圆，那么我们现在把 i 改成正，直啊，改成正，那么我们看上面这个坐标点位这里， 那么我们下面为负的时候上面为正，下面为正的时候，我们上面为负啊，其实这个程序它本身啊，个人觉得没有多大一个实战意义， 因为都是软件编程吗？是吧？那么如果大家对这个程序有兴趣的话啊，可以去操作魔力啊演示搞一下。那么我们现在启动程序， 那么我们程序为正的时候，我们下刀是不是在圆心点的后方向，我们在这里他的一个歪方向也是同理啊，大家可以去自己动手尝试一下。好，这就是他的一个正负支撑。

有网友今天问我说这个，呃，起源的时候输出这个程序是 i 接 k 的，然后改了这个参数之后输出的还是 i 接 k， 我们来看一下是哪的问题。 首先我们画一个圆，然后这个道路我已经做好了，然后直接我们输输输出去吧，这个就是他这个三周的法拉克的这个后处理，我们直接确定，然后 复述数据，我们来看一下。好，我们来看一下他这个 现在这个是 h 也是 h， 咱这个圆是打断的，这个圆是打断的，那么这块我们需要设置一下。 呃，我跟你说这个怎么设置呢？我们在其实在这个设置的里设置这个参数的时候，我们不要在这个叫什么里面设置，就是说不要直接在这个控制定义里面设置，如果你在控制定义里面设置，假如你设置，我们来假如来设置一下吧，这个圆弧这块我们来选一下，选一下就选这个， 呃，这里这里其他的地方都不变，假如说我们要把它改成这个半径的形式来让他输出去的话，这里需要改成这个半径啊， s 左 a 平面，那改成半径就行了，改成半径，然后其他的我们不用变，我们点击确定，确定，确定好，这时候我们输出去看一下到底是不是 跟我们想象的一样好，从这个叔叔 出去这个程序我们也可以看出来，这个其实是没有变的，是吧？那为什么没有变呢？我可以告诉你，在修改参数的时候，我们不要在这里修改，不要在这里修改，那在哪修改呢？我们在机床定义里面修改，机床定义定义里面我们点击确定，确定里面之后，然后他会出来一个这个 对话框，我们在这个对话框的里面直接选这个控制器定义就可以了，我们在这选一下这个编辑控制定义，点击 点击一下，他会出来一个这个控制定义这个面板，然后我们在这里修改他，当然刚才我们已经修改了，我们刚才已经试过了，他输出去是不起作用的，那么这块 他仍然是这样个一个设置，但是这样设置的话我们会不会起作用呢？现在我们来看一下，我们直接点击确定，点击是点击确定是，那么这个输出的这个参数我们将会被替代到 机床里面，将会被替代的这个软件的这个机床里面，默认这个机床里面，然后我们再再进行一次输入，我们再看一下啊，还是刚才那个程序确定好了，现在看 见了没？见大家看了没？现在我们这个输出的这个程序已经变成了这个二，我们以半径为二的这个形式来进行输出，至于这个打断不打断，我告诉你，这个你要打断的时候你就你要输出二的时候，你肯定要把这个 来进行打断，知道吧？因为你这个 ig 看书整圆的一般都是输出而 h 的，好了这一块这个视频我就跟大家分享到这，好，谢谢大家啊，你没事吧？哎，谢没谢 啊，秀香姐，请问你是唐伯虎吗？姑娘为何有此疑问？实不相瞒，我很倾慕唐伯虎的才华和文采，我好想见见他本人，请问你到底是不是？ 没错，我就是唐伯虎啊哈哈哈哈哈哈哈哈哈哈。

大家好，我是三九教育物周老师，今天给大家看一下我们这个后处理输出，这个圆弧为 igk 啊，有的同学可能觉得啊更好，想输出成啊，那我们怎么样把 igk 输出成啊呢？首先我们打开我们的后处理构造器啊，然后我们打开， 打开合适的那个后处理，然后打开之后打开之后我们去程序和刀轨，然后找到运动里面，运动里面有个圆周移动，这里就是设置我们那个 igk 跟啊的，我们 igk 把它全部拖进去，呃，也可以直接点击右键删除啊，然后我们在在这里找到我们的啊命令 啊，找到我们的啊第一个，然后我们给它添加进去，添加进去之后给它强制输出右键，然后确定之后我们把它给保存一下，保存了之后呢，我们再给它单独输出一下。 好了，我们来到我们后处理这里，然后点击门刚修改好的后处理，然后后处理输出来看一下效果。好了，这个时候看见我们这里已经开始走啊了，这个就是把 igq 改成输出成啊了后处理修改方法。

老式集团无法执行程序 i j k， 我们怎么样输程序为二呢？像这样一个图形，我随便编一个外星喜，就编写这个面吧。好，得到程序之后我后处理 好，现在我们看一下他投出啊，他是 ig 看到吗？我们老式集团无法执行，我们得输出一个啊，怎么操作？ 点击集团，点击集团定义，然后确定，然后找到这里的控制定义， 点进去，找到这里的圆弧，然后把这个 x y 平面啊，全部都改掉。我这里只是 x y 平面，我就不改 x z 和 yz 了啊。点这个半径，确定是，然后点这个保存好，然后再确定来，再保存一下。好，我们在后处理好，现在你可以看到它是二了。 这个仅限于老式机场哦，你们要使用的话要谨慎哦。

模具十万个，为什么？大家好，我们在一些 cnc 机床的话呢，没办法去支持圆弧输出 igk， 那么这个时候就需要我们去修改它的输出方式，我们可以改为阿输出，那么相信大家在工作中也会遇到这样的问题，那么针对这个问题的话，我们下面讲解一下如何把我们的圆弧输出改为阿输出。 我们来打开后数据构造器，找到我们修改后所有文件程序和到尾名，找到运动圆周移动，我们把这个 aj 可以全部移掉， 然后在这里面添加我们的啊平面啊直把它拉下来， 把这右键盘点击强制十足点距离保存一下，那我们来后处理看下效果 啊，这个时候你可以看到他的圆周移动全部是牙来所说的。 好了，你学会了吗？千万不要告诉别人哦，有问题搜索模具十万个，为什么盯着一下问题全解决了。

今天我们讲一下加工中心编程比例缩放 g 五幺的使用。接下来我们先看一下基本格式， 它分为三种格式，格式一呢，就要 i j k， p， i j k 有两层含义， 首先是指定他的轴数啊，轴， i 表示 x， 这表示 y 轴， k 表示 z 轴。第二层含义是指定他的缩放中心。 然后 p 呢，不能用小说点，然后它是指定缩放比例，假如 p 三千，它是缩放三倍。然后看一下格式二， g 五幺， x， y， z， p， 它其实是一样的，只是变了一个代码而已，含义基本上一致。然后格式三呢，它是 x， y， z， i j k， 它是相当于将前两种格式然后做详细使用。然后 x， y 呢，它是指定的一个缩放中心， i j k 呢？然后它指定缩放的轴， 然后 g 五零呢，是取消缩放指令。然后这边要注意两个问题， 当未指定缩放中心时，以刀具当前位置为缩放中心。二呢，是比例缩放，对固定循环中的 q d 刀具 补偿值无效。还有一个问题要注意，是在缩放指令尽量将刀补 g 四幺计色放在循环中间。 然后接下来我们思考一个问题，在比例缩放状态下，能否回参考点，也就是 g 二八， g 三零， x y 能否指定？还有一个问题是在 缩放指令中间是否能指定坐标系指令 g 五四等等。
