南方18.5千瓦水泵拆解步骤
泵的拆卸与检修规范化操作一、准备工作工具准备齐全或准确。撬棍、梅花扳手、活口扳手一把，塞尺一把，开口扳手、大小锤各一把，铜棒、螺丝刀。三、抓拉马器 工具检查一、检查撬棍有无弯曲、变形、损坏。二、检查扳手有无损坏、歪曲、变形。 三、检查活口、扳手是否灵活，有无破损。四、检查塞尺有无破损，筛条有无损坏。五、检查开口扳手有无破损。 六、检查大小锤是否开汗，把柄是否牢固。七、 检查螺丝刀有无弯曲、变形。八、检查三抓拉马器是否完好无损，有无破损。 二、劳保穿戴劳保用品穿戴安全帽、防护面罩、防护眼镜、工作服、涂胶手套、耐酸碱手套、劳保鞋、雨衣、雨裤、雨鞋。检查劳保用品。 一、检查安全帽是否有裂纹及破损，是否超出使用期两年半。 二、防护面罩、防护眼镜是否有破损和裂纹，视线是否清晰。三、检查工作服有无破损或漏洞。四、检查涂胶手套 是否不破损、脱皮现象。五、检查劳保鞋有无断底、断面。六、检查雨衣、雨裤是否完好，无破损。七、检查雨鞋是否破损，用清水湿漏。 劳保穿戴规范一、工作服穿戴做到三紧，领口紧，袖口紧，下摆紧。二、安全帽要佩戴规范，内衬应调节大小合适，帽带留下食指大小间隙，低头时安全帽无脱落。 三、工作前防护面罩、防护眼镜必须完全放下。四、穿雨鞋时应将雨鞋穿在雨裤里面，耐酸碱手套戴在雨衣外面。三、工作前检查事项 开具工作票并执行工作票上的安全措施。要求动力车间对该台设备断电，在该设备电源控制箱上挂有人工作禁止合闸警示牌。在灾泵的进出口阀门、进回检阀门、高压水阀门挂有人工作禁止操作警示牌。 开工前再次确认安全措施是否可靠，并签字确认，检查工作现场是否还存在其他安全隐患，并及时消除。 检查安全措施执行情况，一直供劳保用品穿戴齐全有效。二、泵的电机确已断电。三、泵的放料阀确定已打开，泵内余料确认已放净。四、现场备好百分之一的蓬酸，一桶不少于五千克， 烫伤高一只。五、工作现场拉好警戒线。四、具体检修步骤一、松开电机递角螺栓，拆卸螺栓要选用大小合适的扳手，均匀用力，防止手指挤伤。 二、松开连轴器注销螺栓，并将注销取下拆卸，注销时不得用手去捅注销，防止连轴器转动挤伤手指。当用锤子敲击注销时，应将螺母拧上，不得直接敲击螺杆，以免损坏螺纹。 拆下的注销要摆放整齐。三、将电机移位将电机移位九十度，放置平稳，并与泵头保持足够的距离，方便拆卸泵头。 四、拆卸轴承箱支架固定螺栓选用合适的工具，均匀用力，防止手指挤伤。 五、拆卸轴承箱泵壳固定螺栓。拆卸轴承箱泵壳固定螺栓时，要穿戴好雨衣、雨裤，戴好防护面罩、防护眼镜，以免泵壳内有机料喷出商人。 六、将泵壳螺栓拆卸后，将轴承箱抬下至地面空旷安全地点。在抬轴承箱时，工作人员一定要配合默契，同时用力，防止轴承箱发生偏移，挤伤手指。 七、拆卸叶轮被帽用撬混卡住叶轮，使用合适的扳手拆卸叶轮被帽。禁止用加热法拆卸叶轮被帽，以免发 生气化爆炸伤人。八、拆卸叶轮正常情况下使用撬棍将叶轮拆下，如果叶轮结巴严重不易拆下，可以使用三抓拉玛器罚架，不可狂枪猛打，防止叶轮损坏。 九、拆卸后护板拆卸后护板时要做好标记，防止装配时装错位置。 十、拆卸机封拆卸机封时不得狂敲猛打，防止损伤机封砖面，将拆卸的机封放在胶皮垫上。十一、拆卸机封压盖十二、 拆卸泵端连轴器使用合适的三抓拉马器将连轴器拔下。拆卸过程中，工作人员脚不要放在三抓拉马器的正下方，防止连轴器突然落下砸伤脚面。 十三、拆卸轴承箱压盖拆轴承箱压盖前，先将箱体内润滑油放干净，并做好标记，便于安装。 十四、拆卸轴承锁紧螺母，使用合格的小锤板子敲击。作业时，工作人员一定要戴好防护眼镜、防护面罩， 防止由铁屑飞出伤人。十五、拆卸轴承敲打轴承内圈，不可敲击外圈及保持架，以免损伤轴承。 十六、用煤油清洗轴承用毛刷清洗轴承，清洗完毕要检查轴承内是否存在异物或刷毛，直到清理干净。 十七、清理叶轮护板结疤清理叶轮护板结疤一定要戴好防护面罩及防护眼镜。 十八、清理积分清理积分时，不得对积分端面进行敲击，清理结巴，防止损坏密封面。安装顺序、安装要求及工作中注意事项十九、安装轴承安装时，轴承空标有型号的端面在可见部位，便于更换装， 装配完成后再次清洗轴承。二十、安装锁紧螺母安装锁紧螺母时，紧固程度要适中。二十一、安装泵轴安装泵轴时，如需敲打，不得直接敲击泵轴， 要将叶伦贝帽拧上或垫上木头进行敲击，防止损坏泵轴。 二十二、安装连轴器连轴器采用热装工艺，用油预加热到一百二十摄氏度左右。 当不易安装时，可用铜棒进行敲击作业，也可在连轴器上垫上木头进行敲击作业。二十三、安装轴承箱压盖安装轴承压盖时，最好在压盖密封垫上涂抹防油密封胶，紧固螺栓时要 对角上紧。二十四、安装机封安装机封时要轻拿轻放，不得狂敲猛打，并检查机封密封键是否安装齐全。 二十五、安装后护板将护板安装到位，工作人员禁止将手放到护板和轴承箱之间，防止挤伤手指。 二十六、安装叶轮将叶轮建槽与轴建槽位置完全一致，将叶轮安装到位，手指不要放到叶轮与护板之间，防止挤伤。 二十七、安装叶轮被帽安装叶轮被帽时，要均匀用力拧紧被帽。二十八、接好循环水水后，用手盘动连轴器检查机封是否漏水，若机封漏水，应重 重新拆卸安装，直至机封不再漏水为止。二十九、将轴承箱安装至泵上，将泵壳固定，螺丝对角均匀紧固。在抬轴承箱时，工作人员一定要配合默契，同时用力，防止轴承箱发生偏移，挤伤手指。 三十、将轴承箱支架固定，螺栓紧固。 三十一、将电机恢复原位用撬棍撬动电机时，注意配合，防止打滑造成人身伤害。 三十二、调平连轴器调整横向、纵向、水平方向，达到生产工艺要求。 三十三、紧固电机地角螺栓对角紧固地角螺栓，防止连轴器发生卫衣。 五、现场整理工作完毕后，不得有杂物、料浆及工具等残留在 现场，并及时消除工作票。六、泵拆装时的注意事项及工艺一、加热装配工艺轴承或者连轴器不易安装时，需用油煮，运用热胀冷缩的办法进行装配。油煮法加热温度在八十摄氏度至一百摄氏度。 将轴承或者连轴器放置到隔离瓦上，加热十至三十分钟，捞出后用干净不脱毛的帆布将其油剂和附着物擦拭干净后，尽快套到轴上。注意，装配轴承时，应将该规格排号的一面放在外面，以便于检查。 二、连轴器装配要求及工艺将加热的连轴器装配到轴井上。连轴器装配时应去掉 空表面上的污物，必须将零件装配到预定位置，并将装入件压装到轴间上，直到机件冷却后为止，不允许用水冷却机件，避免造成内应力降低，降低机件的使用寿命。七、工作中易发生的意外事故 一、发生事故时，受伤人员在可能的情况下，应立即根据现场情况迅速撤离并实施自救。其他人员应在保障安全的情况下，积极帮助受伤人员安全撤离现场并实施急救。 二、发生轻微烧伤事故时，应立即用大量的清水冲洗伤处，再用百分之一蓬酸水清洗，处置完毕后再涂烫伤膏。三、发生严重烧伤事故时，应立即按上述步骤处置。 拨打幺二零急救电话请求救援，紧急疏导现场无关人员撤离，确保现场道路畅通。派人在相关路口迎接急救车辆进入现场，或利用应急机动车辆立即送往就近医院进行紧急救护。
粉丝6.7万获赞19.1万
相关视频
04:52查看AI文稿AI文稿那个同学们好啊，今天我们讲的是离心磅的拆装，呃，这个离心磅呢在船上面的应用 还是很广泛的，比如说消防水泵啊，压寨水泵啊，都会用到离心棒，离心棒的特点呢也很明显，它的排量 非常的大，一个小时可以达到上千吨的排量啊。呃，然后呢在船上面我们就是要对它进行检修的时候呢，第一步做的是需要 对他进行断电，我们把电闸给他拉下来，然后呢挂上警示牌啊，就是呃这个静止合闸的警示牌。 我们到达现场以后呢，对电机的电线进行拆卸并做好记号啊，我们装的时候呢就是原装位装回去，防止 啊电机进行反转。呃，我们呢拆卸电机，拆卸连轴结，然后呢我们就得到了这个水棒的这一块的这个总成，水棒的总成啊，呃，我们对这个水棒进行解体的第一步呢是对蚌壳进行拆卸， 先对蚌壳进行拆卸，螺丝要放好，螺丝要放好，对蚌壳进行拆拆卸 好，我们罐壳拆下来以后呢，我们可以看到这里面有一个铜套啊，这个呢我们叫阻漏环啊，也可以叫口环，主要起到呢密封啊，成膜的这么一个作用 啊，就是叶轮经过这个对水的做工以后，外边会有一圈高压的水，里边吸口呢是低压的，如果这个间隙过大的话，他呢就是高压水，会往低压水里边 呃窜，会会窜水，所以说呢，我们就是一定要保证间隙，正常间隙应该是在零点三个毫米左右啊，零点三个毫米太大了或者太小了，都不合适啊，都不合适好，这是蚌壳 啊，紧接着呢，我们对叶轮这一块进行拆解，首先呢我们将叶轮的锁紧螺母拧松， 叶轮的锁紧螺母，呃，然后紧接着里边会有弹簧垫，弹簧垫有一个平垫，有一个平垫，紧接着我们就可以把叶轮抽下来了，在 叶轮抽下来的时候呢，我们对叶轮进行检查，叶轮有没有变形啊？有没有裂纹啊？有没有穿孔啊？如果有这种比较严重的损坏的话呢，这个叶轮需要换新哈，然后下边就是键啊，键 键呢，他这个作用我们就不在这里说了哈，就是保证这个叶轮和轴同步旋转不会发生打滑 啊。然后再往里边是一个铜套，有一个铜套，有一个这个机械轴承的动环， 机械轴封的洞房，这个机械轴封呢，呃，是密封效果比较好的，他这个泄漏量等等各方面呢都会比较小，一个小时的泄漏，泄漏量应该是在十毫升左右，几乎肉眼是看不到泄漏的哈。呃，如果有损坏有划 伤呢，我们也可以对他进行机械研磨，他的这个材质呢是这个金属陶瓷的哈，比较脆，如果掉到地上会摔坏了，掉到地上会摔坏了。至于这个机械轴封的这个工作原理呢，我们也是单独拿出来讲，我们在这里就不讲了，好， 我们把这个蚌壳整个等于是两边全部解体，完了以后我们可以对定环进行检查， 在整个拆卸的过程当中我们需要注意的是什么呢？我们得要做好记号，对吧你因为这些都是圆的东西， 有很多东西呢，你拆卸完了以后，你就不能再原装位置去把它装回去了啊，我们呢将这个定环取出。定环啊，这个呢就是 他也有一个很光滑的平面啊，这个光滑的平面如果有划伤的话呢，同样可以进行研磨修复，有划伤以后会产生漏水的哈。细泄漏量还是很大的，他跟盘根的不一样，盘根呢我们可以通过调节这个压盖的松紧， 我们可以对这个泄漏量进行调整啊，他如果一旦损坏了的话，那个水流量是很大的，没办法调的，只能进行维修和更换 啊，这是定环啊，这是定环，定环和蚌壳进行密封的，动环和蚌轴进行密封的啊，好，我们解体到这一步以后，基本上运动部件我们就已经解体的差不多了呃。
1811航海那点事
02:37
06:17
08:54查看AI文稿AI文稿看这个线都已经烧断了， 哦，这个线头留反了， 像不像？应该在这边，这边才有烤的地方？ 这个是我修的这个水泵的这个底盘，这边已经烂掉了，这个不美观，我想换一个好一点的， 然后我就在这里面淘了一个，淘的时候但是他这个是坏的，这个就用不了，就只能用他这个，但是这个上面是三个螺丝眼的，然后这个上面是三个螺丝眼的，这个需要修 在这个下面的工作，接下来我们就开始拍一下这个上面 这些配件我已经弄好了，然后缺的东西我也买回来了，这个三条线，还有这个绵羊油，还有这个油封，还有一些螺丝，还有那个线鼻子都买回来了，接下来我就开始组装了， 机器我已经弄好了，接下来我就开始去试机了， 这个需要三相电，我得把我那个柴油机给弄燃。 机器我已经修好了，然后威力挺猛的，在抽水的时候他都会转，主要是这个管子我没有加，所以他冲水的时候会冲在上面，我们看到羊群就比较矮，这个机器就等着粉色自己来拿了，然后这期的视频就分享到这里，我们下次再见。

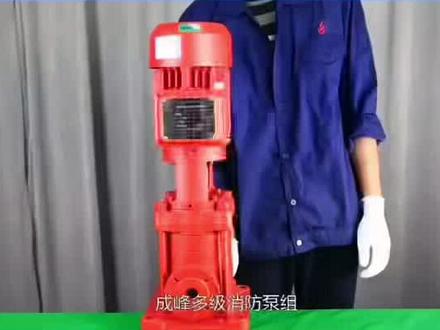

04:23查看AI文稿AI文稿消防泵阻主要由驱动电机、水泵出水段、进水段、中段拉杆、泵轴、叶轮、支架、中间套和水轴承等配件组成。 一、用对应内六角扳手拆家可是连轴器螺栓，取下连轴器，连轴器有两组建销圆柱条装在水泵轴头柱孔内，平建销装在连轴器上，对应电机建槽。 二、用内六角扳手拆掉电机连接支架处螺栓，提出电机。三、用内六角扳手 拆掉出水段、电机支架螺栓，取下电机支架，注意支架内机封静环不要损坏。取出静环，取出机封动环和点片。四、用对应开口或活动扳手拆下水泵拉杆处螺栓，抽出泵芯。 五、用专用勾扳手取下锁颈螺帽，再取出轴套。六、取出叶轮，取下瓶见消，抽出中段， 取下纸垫，取下瓶见消，取出中间套，再取出下一个叶轮。如此重复以上动作，直至拆完叶轮。七、抽出出 水段，抽出泵轴，取出手机叶轮。八、拆下进水段卸水孔，轮帽，拆出水轴承。 这样历史多级消防动组就拆解完成了。 一、拿出泵轴，放上接风垫片，中间套，装上瓶键，消装上手机叶轮。 二、接着再放上中间套，平间消装上储水段。 三、装上第二个叶轮，装中间套装平建销。四、竖起发动 重心，放在支架上，在第一个中段内放入纸垫，装中段装上第三个叶轮。五、再次放入中间套平建胶，第二个中段放入纸垫， 装入第二个中断。六、装上第四个叶轮， 装，中间套装轴承套装上锁紧螺帽。七、用专用钩板手压紧锁紧螺帽。八、检查进水段，装上卸水孔，螺帽，装上水轴承， 放好纸垫。九、放入水泵动心，全上拉杆，压紧拉杆螺母。 十、装上机封动环动环密封面朝上，保持密封面清洁。十一、在支架机封位装上机封镜环，密封面朝上，保持密封面清洁，装上 o 型圈。 十二、装上电机支架，压解内六角螺栓。 十三、按对应方向放上驱动电机后压紧内六角螺栓。十四、最后装上夹克式连轴器， 先拧上螺栓，提起连轴气后向下松三至五毫米后反复拧紧内六角螺栓。 十五、旋转电机封液或连轴器，检查水泵是否摩擦，这样历史多级泵组就安装完成了。
242泵阀之家

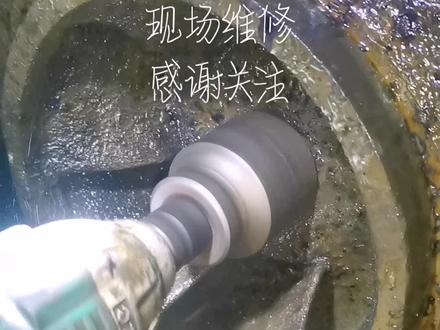

00:35查看AI文稿AI文稿现场维修水泵夜轮咋拆你知道吧，不用揪子，就用一把锤子就行了。拆了是要砸这个地方，就是手砸的，有筋的地方使劲砸没事，这个地方要是一砸就砸烂了，夜轮就坏了。看看使劲砸吧，砸也砸不坏 叶绿叶就能拆下来了。水泵问题千千万，关注我来找答案！现场维修，感谢关注，拆下来了吧？
1057太原市东东机电水泵维修
00:20

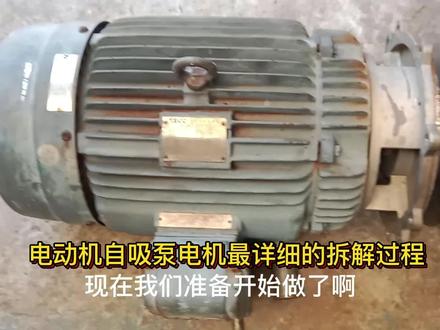

04:37查看AI文稿AI文稿老铁们好啊，今天我们拆一个呃自吸泵啊呃，电机是东源的啊，现在我们准备开始做了，首先我们先拆叶棱啊， 夜能是不锈钢的啊， 本视频啊，适合初学者爱好者啊，老师傅们就就勿要喷啊。 这个这种不锈钢呃液轮用拉吗？是可以拉的，如果是铸铁的就不不能拉的啊，拉的时候也要小心啊，液轮下来了啊。 这个名叫什么中什么中乘坐中乘坐，这也是不锈钢的，不锈钢的 十五个千瓦东源的电机，东源的水泵是川源的，川源中国机械有限公司的。 古巴都已经使劲打出来了 哦，可宽可可宽已经已经已经凸出来了，打的他因为偏心偏心走磨着走走磨得一塌糊涂又弯了，然后这个裂了还 硬生生的。你扭扭扭扭成这样。 现在拆机械蜜蜂啊机械蜜蜂有陶瓷的啊，有碳化硅的，很多种类啊，可劲开始碳化硅了， 中层做拆下来哎， 轴已经弯掉了啊这个轴弯的嘞， 现在拆封灶啊，然后把夜轮也拆下来 一人可以用用敲棒敲或者用硬碟的爪子啊塞到最里边然后轻轻的敲，动作要轻，如果暴力的话容易坏掉。 那个师傅也正在拆那个电机的后端盖啊 thank you 一个转 敲后端盖的时候也不要用力敲啊，要轻轻的啊，防止那个耳朵给敲断啊敲掉这也是初学者或者爱好者最忌讳的啊，最容易出问题的。 前单盖也轻轻的敲下来啊，因为单盖一般性都是铸铁的啊，不要太猛烈敲啊， 钻子拿出来的时候要水瓶拿出来 来拍一下可以现圈还是个牛逼的。嗯，这样子还可以。要的，绝对牛逼。绝缘机进的他在在在油里面游泳的样子，觉得进进去绝对这么多 这边了。来看一下这边，这边也漂亮。好了这次的拆装就完毕了啊。
180上海老郁维修

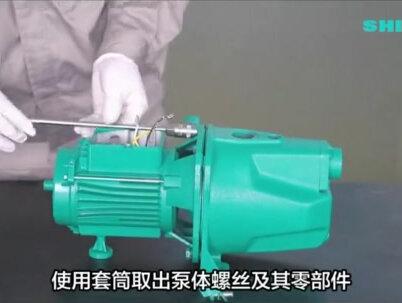

02:32查看AI文稿AI文稿工具展示， 使用十字螺丝刀拆卸螺丝，取出接线盒盖和螺丝，取出电容，使用十字螺丝刀取出接线柱螺丝， 取出接线柱，使用十字螺丝刀取出接地螺丝，取出电缆线，锁紧螺母，使用老虎钳取出开口削， 取出开口削子和提手，使用十字螺丝刀 刀旋转出风扇罩螺丝，取出螺丝和风扇罩。使用一字螺丝刀先顶住枫叶轴尖处， 再取出枫叶，使用一字螺丝刀取出。放弃螺丝，使用套筒取出放体螺丝及其零部件 轻压取下泵体，使用一字螺丝刀取出导液喷管， 使用一字螺丝刀旋出放水螺丝，使用套筒取出净水结螺丝， 取出指回阀进水节，取出泵体， 使用套筒取出叶轮，锁紧螺母，取出平电盘电，使用一字螺丝刀取出叶轮，取出消子，使用卡黄钳取出卡黄取出机械密封， 取出讥风动环，使用套筒取出拉杆 旋转，取出底角水泵翻转轻敲，取出转子， 取出转子上的挡水圈，取出连接键，取出连接键上的凹形圈，使用一字螺丝刀取出机封静环，使用一字螺丝刀取出后端盖，取出波形弹簧拆解完成各部件展示。
143新界泵业武汉仓库

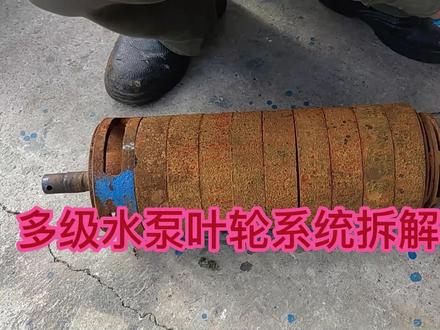

05:07查看AI文稿AI文稿今天老易拆一个多级棒的夜能啊，客户反应水量小啊，套拿起来啊，这个夜能都坏掉了啊，磨掉了。怪不得水量小啊， 经济比桥啊，要叫这个面 好。 今年的意大利的二十五的，比较大一点样子一样的型号是 sv 打头的情况还是上面没明白呀。这个我系的是 sv 的这个交警报，我说这个越来越多，越来越是猪铁的啊， 一个人也是租车的， 一人一人就坏了。一个人啊，里边里边一个那个好补啊，你觉得我准备买一个，你买个明显换怎么办啊？我把尺寸都交给给他了。你做一个 这么多进口的怎么还搞搞那个。搞的那个叫啥？你想多了是吧？你是想多了是想多了你是想多了啊是想多了， 老大说的三斤三米三斤啊，不累不累对不对？你们这样也是这种说法吧。啊对，慢慢来。 哎，慢，公司细活 办公室幸福啊。对的，要对着对着的啊，一个一个对着，不然的话他那个电电机和电面。对啊， i i 爸爸哥也吹牛奶， 再来几下他就拆掉了 那个。
