显卡gtx1660黑屏解决方法

大家好，欢迎收看本期视频，今天给大家分享一张七彩虹的 g t 叉幺六六零的显卡维修视频教程。这个显卡是上午粉丝发过来的，他说是开机可以点亮，然后安装驱动就黑屏的问题。像这个问题我们先来上机测试下，看一下具体是什么原因。 好的，现在我们来开始测试这个显卡，类似于这种问题，我认为出现这种开机可以点亮，然后安装驱动就黑屏的问题，大部分都是这个显成的问题，当然也有这个核心有问题，同样会导致内侧情况， 其实就是这个供电，然后就是选乘虚焊，核心虚焊，还有这个核心与选乘的外围元器件有问题，都会导致内侧情况。那遇到这种情况，我们来怎么来区分到底是哪个问题？我们首先用这个选乘测试软件来测试一下，看一下能不能检测出这个问题的所在。现在我们进测试 菜单，首先我们来看一下这个显卡的 bs 信息，我们进这个菜单五，然后看一下这个 bs 的信息， 我们放大一下，现在这个 bs 新一期的话，显示是没有问题的，这些数据看上去是没有什么太大的问题，但具体有没有问题我们现在也不清楚，只能说大概是没有问题的，那现在 bs 已经看了，然后我们来刨一下这个响程测试程序，看一下能不能测出去有问题， 我们进这个幺零六六，然后直接跑一下省城。但这种这种情况的话，我认为万能的方式来跑的话，应该是很难设置出问题的， 因为它本身开机它也没有花屏，它只不过是安装确认后就会被屏，这种问题它有可能是某一颗线层，也有可能是 外围的元器件相乘和核心，还有弓箭。 ps， 这这些原因都会导致内置的情况，我们现在等他测试完 怕死没有问题，那这种情况的话，如果说测试没有问题的话，我们进一下其他的测试项，测试一下这个幺幺八项，看一下能不能正常的测试。我们进这个幺幺八项测试， 进这个幺幺八项的话就报错了，根本就测试不了，那像这种测试不了的我们要怎么办呢？这里我们可以用 用到这个屏蔽显存的方式来测试，他可能是某一颗显存有问题，但我现在也不确定他到底是不是某一颗显存有问题，还是别的原因，我们只能用排序的方法来看一下。现在我们进入这个 菜单七，然后设置这个显示的频率四千。首先来测试这个 a 通道， 他这里这个单通道测试的话，他测试的是幺幺八项，九三九四这几个项目，所有的项目没有问题的，他 就测试完了，只要有一个项目有问题，他不会报错的。那现在我们来测一下 b 通道， 鼻通道也没有问题，那我们看一下是不是 sim 道的问题， 如果 signal 仍然没有问题的话，那有可能就是别的原因了，与省城的话就没有什么太大的关系了，现在果然报错了，那看样子就是 signal 的问题，现在已经报错了。既然我们现在已经知道是 signal 的问题了，那现在我们直接拆显卡，我们来看一下， 我们直接把那两个响程给他换掉，现在我们来拆这个显卡， 这个风扇呢就拆掉了，我们来看一下他这个选择是海力士的， 我们来看一下这个颗粒，这个是 a 通道， b 通道， c 通道， c 通道的话就这两个线针，但是这个问题他不一定是两个线针都坏掉了，他有可能是有一颗线针出了问题。现在我们把这两颗线针 先加一下焊，或者是给他拆下来重置一下，看一下重置后能不能解决掉这个问题，不行的话我们就直接给他翻掉吧。 现在我们来看一下这个上盘，看下有没有问题， 焊盘的话也没有问题，都是很好的，按照这种焊盘没有问题的。这个响程的话，我们来看一下响程有没有问题，我们把响程的焊盘也给他清理一下，如果响程如果响程的话，焊盘也没有问题，我们就直接给他放两个响程，这种问题的话充值的话不一定会好。 我们来看一下刚刚拆下来的这两个险橙，这个焊盘的话都没问题，都挺好的。那像这种问题我们直接放点 显成上去，然后再来测试一下，看有没有问题，如果还是同样的问题的话，那有可能就是核心本身的原因。 好的浅层给他放好了，我们再来上机测试一下， 跑一下幺幺八项，之前的话跑幺幺八就报错了，嗯，现在是没有报错的问题了， 然后我们循环测试一次显示频率四千， 然后我们直接进 windows 系统，刨一下甜甜圈，鲁大师看一下有没有问题，刨一下甜甜圈，我们把这个屏幕放大一下， 后来跑分跑完了，跑了十四十七万分，这个分数的话也没有问题，那这个显卡的问题主要就是 c 通道的选程有问题导致的原因。今天的视频就到此结束，谢谢大家观看，再见。

哈喽，大家好呀，今天给大家分享一张这个影子的 gtx 幺六六零小将的这个卡，也是前两天粉丝给我发过来的，据这个粉丝描述说，这个显卡是使用过程中他有时候会出现黑屏的问题，然后当天我测试了没有去问题，连续测试了两天都没有去问题， 今天测试他出问题了，出问题后我测了这里的几组供电，发现只有这个五伏供电正常，其他的供电全部都没有，那我们就不上机测试了，直接把这个散热器拆开，看一下到底是什么原因导致的。现在我们开机我们来测试下，看一下现在他去不去问题，我们看一下现在这个核心供电是正常的，他过一会的话，这个核心供电就突然掉电了， 现在就掉电了，掉电的时候我们测这个一点八伏，现在这个一点八伏都没有了，这个五伏是有，现在就除了这个五伏供电正常，其他的供电基本上都没有，难道是这个一点八伏供电的问题吗？那既然是这个一点八伏的供电的问题，我们就把这个测试器拆下来，我们看一下 是这个一点八伏供电芯片本身的问题，还是外围的这些开启信号供电这些电压不正常导致的原因，这个显卡的话是没有修过的，看这里的这个标签字，他没有突破，我们先把这个生日器拆掉， 我们来看一下这里这个核心供电，这里就有三种，然后选乘供电，一种这个是一点八伏，这里这个应该是五伏，但是这个这卡的话，这个五伏供电有两种，这里应该也是五伏，这个也是五伏，然后最下面这个是 p 叉供电，这个芯片是电源监控芯片，然后这个是 显存供电芯片，哦，这个应该是核心供电芯片，这个是显存供电芯片。我们现在再来上机测下电压，先来测这个一点八伏，现在这个一点八伏正常，然后再来测这个核心供电。咦，刚测这个一点八伏又没有了，然后我们测这边的五伏，这个五伏正常，然后这里， 哦这个三点二伏，这个芯片是三点二伏供电吗？三点二伏有这个独立供电芯片的，我也是第一次遇到，现在我们来测一下其他的这些供电 选择。供电肯定是不会有的，十二伏这里的供电都正常，这里的十二伏供电都正常，没问题，这个五伏供电正常，一点八没有，这个是十二伏，我们来测这里的五伏，这里的五伏是有的，我们来测这个一点八伏供电芯片的这个开启工作条件。这个一点八伏供电芯片是七三零三，我们来测下它的供电引角，二角和三角 五伏，三点三伏都有，然后这他的死角应开启信号，这里没有电压，那应该是这个 e n 开启信号不正常导致这个无 供电。嘘嘘的原因，可能经过跑线，我发现他这个一点八伏供电芯片的这个音开启性啊，他是，他是由这个 u 五零九这个门电路四角， 然后我们测测门店的供电引角，五角三点二伏，然后测了他的输入引角两单一角三点三二角，这里没电压，他的这个三十角，这个 u 五零三功率检测芯片的三十角，我们来测一下三十角正常，应该是输出高电瓶，他这已经是低电瓶了。然后这个 u 五零九的二角的这个区域，单他 连接的是这个 q 五幺九， q 五幺九的区域单他连接的是这个电源监控芯片的三十角，我们现在来测一下他的三角的电压，三角的电压应该是正常，他连接的是这里，他应该和这里电压是一样的，完成这里这个三角的电压也是 拉低了，然后三角的电压拉低了，我们测一下他的这个五角的电压，五角这里正常应该是低电瓶，这里是高电瓶的，那我们再测他的二角，二角正常，这里应该是有电压的，那这个应该就是这个电源监控芯片居出的这个 psok 信号功率强，检测信号异常导致的问题。 我们先来测一下这个功率检测芯片的工作条件，首先测它的供电引角，二十七角，我们测它的二十七角的电压，二十七角三点三伏，二十七角的这个供电电压正常三点三伏。然后再测它的电压，检测引角，检测引角的话，它一共是四个引角，三角、六角、十一角、十四角，我们先来测这个三角的电压， 三角这里电压就不正常，然后我们测六角的电压，六角这里有零点一二六，六角的电压是正常的，然后十一角十一角的电压也正常，那就这个三角的电压检测异常，他就关闭了这个 ps ok 信号， 看了一下，应该就是这里这两个电阻，这个电阻，这个是下拉的电阻，下拉电阻他是接这个芯片的 gnd 引角，上拉电阻是直接接这个十二伏六频接口的，有这个金属直供电的，这里现在我们在路测的话，肯定是不准的，我们把它拆下来， 这就是两个电阻的问题，这个上拉电阻我已经断开了，我们来测一下组织，嗯，这个组织测不到了，应该是这个电阻开漏了，组织无胸大的。然后我们测这个下拉电阻，下拉电阻是正常的，这个下拉电阻他是七百五十欧，那这个上拉电阻的话，应该是 五十到六十八 k 的样子吧，直接换一个这个桑拿电阻，刚刚这个电阻已经换掉了，我们来再来测一下这个电压，现在这个核心供电零点八，显存供电一点三五，这个一点八伏，现在也正常了，所有的供电都正常了。那我们现在来直接来上机，看一下能不能点亮，现在我们来开机，现在已经轻松点亮了， 已经进入桌面，我们等这个系统安装驱动，驱动已经打上了，跑下甜甜圈， 现在跑这个甜甜圈跑了一分钟，温度六十六度，基本上来说是没什么问题的，那我们直接来跑一下鲁大师吧，当然这个问题我们要 要多测试几天 好了，鲁大师跑分也跑完了，跑到十七万分，分数也正常，那这个显卡就维修好了。今天的视频就给大家分享到这里，谢谢大家观看，再见。

哈喽，各位小伙伴们大家好，我是爱你们的超哥。有粉丝说这张幺零六六的显卡通电以后没有任何显示，今天呢咱就给他安排上手术，对他进行维修。好了，话不多说，开始行动。首先把我们这个显卡插入咱的测试平台，先通电测试一下，看看到底能不能显示。 好了，现在已经通上电了，咱开机看一下，点火可以看到，当我开机以后，显卡的风扇虽然可以转，但是非常遗憾，显卡却不显示啊，那么这张显卡确实损坏了，那我们现在就把这张显卡给它拆开，给他安排一场手术就可以了，用光的速度把这张显卡给他大卸八块。 好了，既然这个显卡已经让我拆开了，那我就现在给他通上电，测一下这个显卡的所有供电，看看是否正常，如果供电不正常也是会不显示。拿开始行动，先把它插入我们这个供电测试小板。好了，现在显卡已经通上， 我们来量一下电压看看。首先我们要量一下这个电压，三点三伏可以看到万用表显示三点二九伏，那是正常的。然后我们来接下来再来量一下这个电压， 这边这个电压是个十二伏，万用表显示十二点三七伏也是正常的。然后我们接下来量一下这个五伏的供电，哎，可以看到啊，有惊喜，这个五伏的供电，现在万用表显示只有零点八六伏，那肯定是不正常的，他应该有个五伏的电压才对，先给他显卡断电啊。现在找到问题了， 这个五伏的供电呢，是用这个芯片产生，也就是说这个芯片损坏导致了这个电压没有产生，我们现在直接尝试把这个芯片给更换掉就可以了。话不多说了啊，现在我们就要把这个损坏的芯片给它换一个新的上去，现在呢，我们直接把这个损坏的芯片给拆掉， 然后我们从别的显卡上拆一 这个芯片给他换上去。 好了，既然这个损坏的芯片我们已经给他更换完了，现在呢我们再次充电测量一下，看看这个电压能不能正常产生五伏。 好了，旋转已经通上电了，我们再次测量一下，哎，可以看到啊，现在这个电压已经正常产生五点零八伏的一个电压了，那么说明呢，这个供电已经让我给修复了。好了，话不多说，我们现在直接把这个旋转装起来通电测试，看看到底能不能显示 好了。前排现在已经装好了，咱们开机测试看一下。点火可以看到啊，这个前排的风扇已经转了，大家注意看屏幕。 当当当，可以看到啊，显卡成功点亮屏幕。现在呢既然已经修复了，我们给他跑一下三 d 测试程序看一下。现在呢，这个三 d 测试也是一切正常的，那么这张显卡就已经让我成功修复了啊，维修就到此结束，我们下期再见，拜拜。

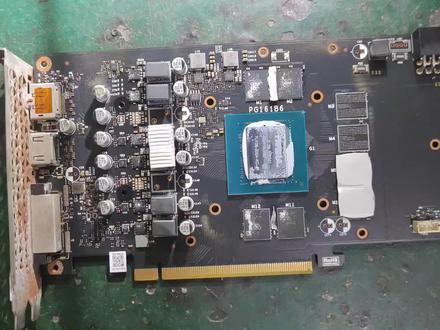

大家好，今天咱们来看一个七彩虹的幺零六零显卡开机黑屏不显示的，像这种黑屏不显示的，大多数呢都是供电有问题，当然显存有问题也会导致不开机，如果显存有问题，一般情况下呢，他会卡黑屏，等一会之后呢，屏幕呢会有背光，他是不显示， 两种故障现象呢是不一样的。首先呢我们来看一下这片卡，我们来量一下对立值正常，这边也正常，还有这个接口， 接口也正常，没有问题。然后我们再来看一下这个一点八伏一伏 还有显存，如果显存最低值也正常，那基本上呢这边卡呃修复率还是很高的，显存也正常，经过测量组织都正常，那我们来商店测一下，看一下电压是不是也正常。 我们先来测电压，首先呢我们看第一个电压，五伏五伏没有电压，第一个电压呢就有问题，那后续呢就不用测了，肯定都是没有电压的，只有五伏正常之后呢，才会产生一点八伏，一点八伏正常之后呢会产生核心，核心正常会产生 p e 叉 v d d。 我们先来测一下供电，像这种五伏供电芯片采用的是 m p 幺四七五。我们首先看一下二角和七角，二角十二伏正常，我们再来看一下七角，七角还有一个电压， 七角五伏也正常，我们再继续连第六角开启开启两点五伏，这个呢也正常，供电开启都有，但是这个输出没有，那有可能是这个芯片本身损坏，我们就直接把 把这个芯片换掉，看一下，有可能这片板呢就可以直接秒杀的 芯片现在已经换完了，我们来量一下五伏现在能不能出来，如果能出来的话，后续应该就可以了。五伏现在已经正常了，我们再来看一下核心的，核心零点八也出来了，这边是一点八伏， 一伏也正常。我们再来看一下显存，显存一点三，五伏也正常了，供电都正常。我们先来上机试一下，看一下能不能点亮，从测试数据上来看，应该是可以了，电压都正常了。 好， ok 了，成功点亮，我们进入系统给他跑一个测试看一下。进入系统之后成功打上驱动，卢大师也顺利跑完了。好了，今天的视频就到此结束了，感谢大家观看。

这是幺六六零六 g 显卡，有位老客户的打电话跟我说屏幕有时候就自动黑了，动动又能好，问我什么问题，能不能修，我说应该是显卡问题，不过要是坏的情况下才能排查过来，是好的话无从下手，第一次拿过来，结果什么事都是好的轨迹，用不了多久又开始发电， 不过这次过来是真的彻底的不亮了。开机之后我们首先来检查显卡的工作电压和条件，现在在测量显卡的第一个电压，一扶正常， 还有显卡的核心供电零点六九正常，还有一个这个电压是大幅啊一点八，还有一个显存的电压，显存的电压是一点三伏，看看有没有显存的电压，没有问题就出现在显存的电压没有。经过一番排查之后发现这个三七稳有问题，把这个三七稳取下，问题就可以 解决了。我们取下之后再来上电测试，装好散热风扇开机， 开机显示正常，显卡已修复。此视频到此结束，再见！

今天来修一张骑彩虹幺六六零，显卡可以显示，一挂驱动就会黑屏， 系统下挂上显卡驱动后，屏幕就黑屏，没有画面显示了，不挂驱动玩不了游戏，驱动挂上屏幕又没显示，此时小键盘灯也是无法正常切换的，就跟死机了一样。 驱动挂上了，重启系统也是一样的， 系统启动快到桌面时屏幕就直接没显示了， 修复显卡电路后能正常进入系统界面了，压力烤机测试也都正常。

大家好啊，今天咱们来看一个华硕的幺六六零显卡，这个显卡老板的描述呢，说是黑屏，不显示，在电脑上没有任何反应。首先呢咱们来开机看一下故障是不是和他描述是一致的，咱们直接看一下诊断卡代码，看一下能不能认到显卡。 a 二九九跳的很快，直接是链接代码，但是屏幕呢依旧是黑的，像这种有可能是没有认到显卡。咱们先拆开检查一下 这个显卡，拆开之后呢发现有一处是被动过的，但是这次维修不知道是不是和这个地方有关系，这里我们发现有一个六角管子被拆掉了，然后他二角和三角直接转接到一起了， 不知道是起什么作用的。这个呢咱们要找一个图纸研究之后才能知道这个地方是干什么的。咱们先来最基础的检查一下，先来看一下哪个电压没有出来五伏正常，再来看一下 这边十二伏也正常，咱们再来看一下核心的核心没有电压，咱们再继续看一下这边有一点八伏的，还有劈叉的， 这两个电压也没有，经过测量发现呢只有十二伏有五伏，有后续呢就没有电压了，按照商店持续的，我们首先要修一点八伏，一点八伏修出来之后，后续电压才能正常产生。所在还好华硕的一般来说都是能找到点位图的， 从这个点位图当中我们可以看到十三角呢是一个一点八伏的一个开启，咱们先来看一下这个开启是怎样产生的。首先这边呢经过了一个电阻，我们看一下反面，他到了反面，反面这边呢他也经过了几个电阻， 电阻呢另外一端到了这个 u 五零九，这个 u 五零九第四角呢就是输出这个 一点八伏开启的这个芯片要想工作呢，首先一角二角要满足一个条件，就是高电位，第四角呢才能有输出，这个一角呢是五伏的一个 pg 过来的，一般来说是不会出问题的，刚才我们测量五伏也正常，我们看一下第二角 二角这个信号呢是由钢化检测芯片的一个批机过来的。首先咱们来看一下他这一段线路是怎样工作的。首先呢这边经过了一个电阻，然后我们看一下电阻的另外一端，看一下都到了哪里 是经过了这个电阻，电阻的另外一端应该就是控制端了，咱们来看一下应该在这个图的反面 经过典韦图，我们可以看到又绕到了这个 q 五幺九，这个呢就是刚才我所说的它拆掉的这个芯片二角三角它连起来的这个地方，那由此可见呢，这片显卡呢，应该是修过 这个地方他修过了，没有修好，也有可能他修完之后用了一段时间又坏了。这个 bsok 信号呢，就是由这个工号检测芯片的三十角发出去的，这个工号芯片正常之后呢，会发出一个 bsok 信号去控制后续的一点八伏， 既然这个六角管子被拆除了，那有可能这个 bsok 信号呢就没有发出，他只是强行拉了一个电压，也许呢是没有出一点八伏就放弃了。那像这种呢，我们要检查，首先看一下这个工号芯片的工作条件正不正常， 咱们先来用外表量一下这个三十角 bsok 现在有没有发出高电位，我们实际测量是零伏，那这个呢？肯定是没有工作的，为了简单，我们先换一个更换芯片试一下，如果换完之后还不出这个电压，那我们就只能老老实实的去查这个更换芯片的工作条件了。 新兵换完之后呢，咱们再来判断一下这个 bsok 有没有发出高电位。现在我们实测已经有三点三伏了，应该是正常了， 这个六角管子弹我们再找一个同等型号的给他装回去应该就可以了。其实这个芯片不装，现在电压应该已经全部出来了， 现在咱们再来确认一下，看一下电压现在能不能全部出来。先来看一下这边吧，一点八伏正常了，一伏也正常，现在这个是显存一点五伏也正常，核心零点八伏也正常，现在电压呢已经全部出来了， 咱们再来开机试一下。 好， ok， 已经成功点亮。

今天我们来修一张七彩虹的幺六六零这个网时的电竞版，这个显卡是开机，有时候他突然之间就黑屏了，然后这个风扇狂转，像这种问题，我认为应该是这个显卡的供电有问题。 先来上机测试下，现在我们来开机， 现在系统正在安装驱动，稍等一会，好像现在安装驱动就黑屏了，应该是没有安装驱动就黑屏了吧。我们来测试电压 好了，刚刚这个上期已经拆下来，现在我们来测一下这个空间。先来测这个五福，这个五空间这 这里就有问题，四点一这电压不稳定，现在四点一，四点一肯定是不正常的，三点九了现在那我们直接把这个像这个五伏供电不稳定的这种情况，我们直接换这个五伏供电芯片吧，那可能这个芯片本身的问题，如果换了芯片后还是电压不正常，那就这个外围的这个 fb 防窥电路分压电路出了问题。 好了，这个无变芯片刚刚已经给他放好了。好了，现在我们再来测一下电压， 现在五十四点九七九八正常，然后这个一点八也正常， pc 一一点零，唯一供电零点七六，这个显存供电一点三五，电压都稳定的。那我们现在再来上去测试，看一下还有没有问题。 我们来看一下这个驱动，驱动 应该是正在安装好了，驱动刚刚应该是安装好了，我们来看一下这个信息，信息都没有问题，那跑一份甜圈圈吧，看一下他出不出问题 好了，刚刚这个甜甜圈跑了大概二十八分钟，快三十分钟了，温度的话也不高，才六十九度。我们来刨一下这个罗大师。 好的，罗大师跑完了，跑了十六万九千分，也没有什么问题，那这个显卡就维修好了，今天的视频就跟大家分享到这里，再见。
