led 显示屏分为静态扫描和动态扫描两种。众所周知,静态扫描是指从驱动 ic 的输出角到像素点之间点对点的控制,他不需要航控制电路,所以产品稳定性高,且亮度粉丝也非常小。而动态扫描的产品,比如四扫、八扫、十六扫、三十二扫、六、十四扫 是在扫描的区域内依次点亮 led 灯珠。比如四分之一扫描的产品在播放时肉眼看到的是整体的画面,但假如突然静止下来的话,你会发现 扫描区域内其实只有一行灯柱在亮,理论上讲,它损失了四分之三的亮度。之所以我们很难看出来,那是因为它用较高的刷新频率来弥补了这个缺陷,所以扫描方式数字越大,原则上亮度就会越低。

关于电子灯箱的扫描方法,经过多年的 led 显示屏的生产实践,如今普遍采用扫描驱动的方式。 扫描驱动利用人眼的特性, led 高频率的电流脉冲进行驱动时,人眼感受的是有效亮度的平均值。 例如, led 百分之五十的占空比受到二十毫安电流脉冲的驱动,其发光效果相当于一十毫安的横直流百分之一百。占空比驱动应用中,占空比长取一比十六,百分之六点二五。 理论上, led 采用一十六的方式驱动,十六分之一的时间 led 处于点亮状态,另外十六分之十五的时间处于熄灭状态。 脉冲电流为建议横流值的十六倍,能得到相同的亮度效果。然而,在实际应用中,根据整屏刷新频率计算出十六分之一的脉冲时间, 并根据 led 供应商提供的技术参数,脉冲电流和脉冲宽度的关系。 建议脉冲电流值最多为横流值的五倍。因脉冲电流超过五十毫安旗大小和发光亮度已经不是正比关系,所以亮度仍然可以接近二十毫安静态驱动时的亮度。 扫描驱动的最大优势就是节约驱动芯片,使驱动电路简单,从而降低成本。 led 显示屏采取扫描驱动方式,如果也遵循了最高电流的限制,看上去不会 出现什么问题。然而,问题开始逐渐明显。由于扫描驱动的 led 利用大的脉冲电流得到需要的亮度,使其光输出比不采用扫描驱动的 led 衰减更快。 led 显示屏的寿命定义为正常工作,直至白风输出值为原始值的百分之五十的时间,采用非扫描驱动的寿命至少有七万小时 几八年的时间。然而,对于战空比一比八甚至更高的扫描驱动系统, 其寿命要大打折扣。除以四大约两年的时间,亮度就只有出厂值的一半了。采用扫描驱动加速了 led 显示屏变暗带来的另一个问题是,就是 led 屏还在使用寿命期限 内出现马赛克现象。马赛克现象是让人生厌的现象,让整个显示屏看上去由一块一块不同的 led 模块拼凑而成,没有整体的感觉。这是由于由于采用了扫描驱动, 每块 led 模块以不同的速率老化,造成很快就不一致。相对于相邻像素的差异,人眼对这种效果更敏感。如果在一块 led 显示屏应用了不同批次的 led, 情况可能会更糟, 因为不同批次的 led, 其亮度可能也不一致。在工厂生产的时候,必须对一些 led 进行调整,以使整个屏的 led 匹配。对于那些本来就暗的 led, 就要用更大的电流驱动,意味着 他们在以后的使用过程中老化更快。 led 的光输出随着时间成对数衰减,也就是说,在正常使用的早期衰减的更快。用了不同批次生产的 led 显示屏,又采用了扫描驱动的方式, 可能一年不到就会出现马赛克现象。为什么四扫比十六扫的亮呢?四扫就是说在一个时间周期内,单片机扫过了四行正极。十六扫就是在一个时间周期内,单片机扫过了十六行正极。 四扫时,每行的正极所占用的时间是四分之一,而十六扫时每行占用的时间是十六分之一,所以四扫比十六扫的正极要 亮百分之五十。同理,静态是最亮的一种,但是静态是接线最麻烦的一种。一般情况下,四扫就是户外亮度,十六扫就是室内亮度,八扫就是半户外亮度。 二嫂和静态常用于霓虹灯管和彩虹管中。有些炫彩字也是用的静态扫描方式。

嗯,今天咱们讲一下子这个扫描方式啊,这个扫描方式咱们之前也,呃,之前也讲过,四分之一扫、八扫、六扫,嗯,二扫之前咱们也讲过, 对吧?然后咱们今天看一下子这两块单元板,哎,以这两个单元板为例,看看这两个单元板的这个 亮度,哪个亮啊?对吧?他们都是飘零的单眼板。首先咱们看一下子这块板, 这个单元本他是四扫的,对吧?这是一二三四四路数据,十六除以四,四分之一扫四扫描 的这块 p 幺零的。然后咱们再看一下子这块也是 p 幺零的啊,他们那点数都是一样的,看他们之间有什么区别?看一下子这块咋样? 这块单元门他是两扫的,二扫的啊,咱们从这个背面的信息可以看出来,二扫二 s, 他这个怎么,怎么是二扫啊?咱们从这个, 从这个后边这个芯芯片的这个数据上来看,咱们也也也能看出来啊,对吧?看他分了,分了几几个数据, 确切的说这块单元板一二三四五六七八八组数 数据,八组数据啊,他这一个芯片他可以带十六列、十六列灯,八组数据,然后他有十六个灯, 高度是十六个像素点啊,十六除以八,这块板是两扫描的啊,那么这个两扫描跟这个四扫描他俩之间有什么区别呢? 对吧?都是 p 幺零的板,这个是四嫂,这个是两嫂,他俩之间有啥区别呢?他 他是有区别的啊。首先咱们从背面这个芯片上来看,这个两嫂的芯片要多,这个四嫂的芯片,对吧?他要少。对,从这个表面上来看,但是, 但是有一点啊,但是从亮度上,亮度上来说,这个量量扫的这个亮度远高于这个四扫的亮度啊,因为他的扫描他的扫描方式要大二分之一扫描,这是四分之一扫描, 从这个理论上说,这个亮度要比他要大,那么咱们下面试一下子,看看他到底是不是大啊?当然是的话,他这个得需要, 哎,一张卡还不行,因为他这个是,这是两扫,这是四扫,四扫的话这个是无一码的扫,他的扫描方法是无一码,他这个你看没有没有一码,后面这个芯片没有一码。下面咱们点一下子试试。现在这两 两块板都点亮了啊,从这个手机里边看看的,看的不太明显啊, 但是,呃,咱们用肉眼看的话,上面这块的亮度明显的要比下边这个亮度要高, 这就是扫描方式的区别。上面这个就是二分之一扫,下边这个是四分之一表四分之一扫,但是咱们从手机里边他毕竟是有误差的啊,但是咱们仔细看的话,上面的亮度,呃, 上面的亮度肯定,呃要比这个下边的亮度是这个要亮的啊, 这就是扫描方式的区别,也就是说扫描方式越大,他的亮度越大,他的亮度越大,而且 就是说扫描方式越大的话,扫描方式越大的话,他后面这个背面的芯片他越多,对吧?这就是扫描方式的区别。下一个是肯定,也就是说扫描方式越大, 二分之一要大于四分之一这个二分之一扫描,呃,扫描方式越大,他这个板呢肯定也贵, 价钱肯定也贵啊,因为他后面的这个芯片芯片呢很多呀,他要比四嫂的这个芯片要多多一倍吧,对吧?好嘞,感谢大家观看。

我们常说的极扫,其实正确的说法应该是几分之一扫描,也就是一个驱动电流在单位时间内要依次扫描点亮的行数。比如 p 幺零模组是十六行,一次性点亮的行数是四行,那么就是四分之一扫描。再比如这块 p 二点五的模组,一次性扫描点亮的行数是两行,六十四除二就是三十二分之一扫描。这就是有些显示屏在拍照或录像时会出现水波纹的原因。

来看思维带你们看一下什么叫动态 led 大灯。启动是自带扫描功能。我面前这是台本田的冠道高配啊,能看到吧?这还是近光位置,这还是远光位置。近光是六颗,远光是三颗,灯光还是一样不亮。我们直接无损替换,无损升级, 升级成这种高配的举证某组套件一边装五颗,两边总是装十颗,轻松实现六个近光十个远光的一个强悍灯光效果。兄弟们,有没有想接待效果的?走,现在带你看一下。

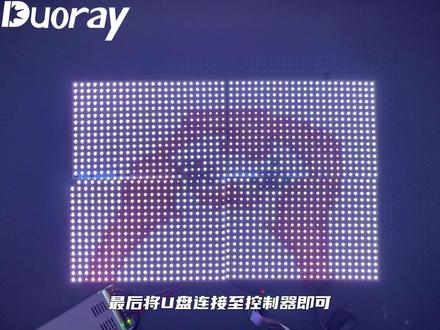

给大家详细介绍一下 led 可编程动感灯版的编程方法。接好线后我们再接通电源,接着我们用手机扫描控制其底部二维码,然后根据提示下载官方编程软件。 下载好后我们在无线连接列表里找到二儿夹克开头的 wifi 并连接,然后进入 app, 接着点击右上角设置按钮, 选择平餐设置,然后根据图片画线处的设置进行设置,宽度和高度需要根据自己实际应用设置数值表示宽和高的像素点个数,接着我们点击高级设置,输入密码三个八,此处设置为 drb 即可。 返回后即可在页面设置自己想要的效果,最后我们一起看看效果吧,还可通过 app 导入自己想要素材播放,具体操作如下,首先点击右上角设置,选择屏 参设置,这里的参数设置与手机屏餐设置一致,接着我们将多余的字幕删除,然后点击视频,再选择我们需要导入的视频, 我们还可以根据需求截取视频长短,最后我们点击发送 u 盘即可,最后将 u 盘连接至控制器即可。
