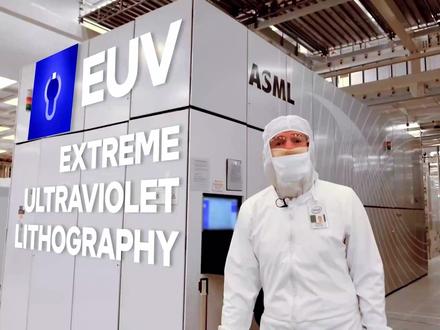

02:41查看AI文稿AI文稿你现在看到的就是人类迄今为止建造过最复杂且最为精密的设备。也正是因为他有着极高的科技技术的存在，成为国外垄断技术后禁止向中国出售的设备。他就是位于荷兰一家专门制造的 uv 光刻机。 这种高精度的光刻机一台就由十多万个零件组成，重量超过二百吨。如果要运输一台完整的光刻机，就至少需要动用三架七四七货机，四十个货运集装箱和二十辆卡车。如此复杂的一台设备，然而他的使命也仅仅主要是为了能生产一块块像指甲大小的芯片。 即使是这样，那他为什么就能对我国技术的封锁呢？先来看看他的工作原理。首先映入眼帘的这台机子在发出紫色的光，在不停的工作，如果没有他的诞生，芯片制造商将无法生产领先的芯片。几十年来，芯片制造 商使用光刻机将电路图案投射到硅晶原上，他们一直在缩短光刻机上的光波长，以便能为更小的晶体管印刷。但为了让芯片上的晶体管变得更小，就需要使用更短波长的光刻机。 而眼前的这台 euv 光刻机是可以产生十三点五纳米的光，与平常的 duv 光刻机产生的一百九十三纳米。这台光刻机的波长足足小了十多倍。首先及紫外光在地球上并不是天然的存在，需要人为的生产， 因为一台完整的光刻机占地就不小，第一道光就要照射三层楼的高度，当光到达洁净室下方的 uv 透视镜中，光束传输，将激光脉冲向上，传输到 uv 机器中， euv 光刻机的发射器就发挥出微小的金属吸液滴，每个液滴的直径不到人类发丝的三分之一。当这颗微小的金属吸液滴被 激光脉冲以每秒五万次的频率击中，金属吸液低就会变成等离子，这种等离子体就释放出集紫外范围内的光。聚光镜就收集十三点五纳米的光，并将其发射到扫描仪， 从而在硅晶片上形成晶体管图案和互联，一块块芯片上的晶体管和导线就被制成。要知道 uv 机器的光学元件能有多精确，就好比一名宇航员站在月球上，用激光笔瞄准一个人在地球上的指尖位置。 而光刻机要做到的是在一个不足一平方厘米的芯片上，把芯片的层级做到井然有序，不能出错任何一个环节。 它的复杂程度就相当于市长一个人就要管理一座城市的日常运行的所有工作。正因为一个小小的芯片上的结构的复杂程度，就像是一座城市相当在不足一平方厘米的地方布局，有一百多亿个晶体管， 晶体管和金属导线一起组成一个庞大的高速公路网，而 euv 光刻机就能做到不出错任何一个环节，这就是他敢对我国在光刻机上技术封喉的主要原因。
