南方cass如何快速按点号排序连线
粉丝6.0万获赞29.1万
相关视频
01:07查看AI文稿AI文稿大家好，今天给大家介绍这样一个插件，就是我们有这样的一种，我们要把它对应的点号坐标给它输出来，那么输出的格式是这样的一个数据。好，接下来我们加载插件，我们演示一下 a p p i 的 o a d 命令，好点击它进行加载， 加载成功之后，我们直接输入会计命令，选择保存位置，我们保存到桌面上， 编号顺序的话根据需求去改就可以了，我们这里默认的是深序的，如果我们要降序，我们就把这个勾给他打上就可以了，然后直接就选择我们的这些装 好完成之后，我们打开看一下，那么他就是从降序的这种风湿排列的这一条引线的话主要是用来检查的，那么主要是 担心什么地方呢？像密集的地方万一有判错的情况下，那么这条引线的话就是说这个文字对应的就是我们的这个中号，这个用来检查的没有什么问题的话，最后给他删除就可以了。
03:27查看AI文稿AI文稿成功测量的数据能否根据顺序号自动连线呢？软件可以根据最近点自动连线，也可以根据顺序号自动连线，具体我们的软件中操作一下。好，我们来看一下桌面，这里就有两个数据文件 啊，一个是按顺序好连线，一个是按我们最近点连线呢，从这点事先把它展点展测出来了。第一个文件啊，注意看一下上方的第一个文件，这个是要求我们按顺序连线，当我们在现场测量了这样的一个 啊，边线或者是我们中心线，需要把它连接起来啊，以往的方法我们可以通过啊手动的连线，当然这个是针对我们数据量比较少的情况啊，这样去逐一的一个连接，当我们这样的一个数据量比较大呢， 呃，这个就相对比较耗时啊，这里给大家演示一种自动连接的一个方法啊，注意看一下在我们绘图处理下啊，这个上面 有一个水上尘图，注意看一下这里啊，水上尘图这里选择我们绘制行迹线啊，注意看点这里。点了过后，他让我们选择我们的一个数据文件啊，这个就根据我们的一个顺序啊来连接，大家可以看一下点这里点，确定他就自动把我们这个数据给他连接好。 这个就是挨着我们的一个先后顺序啊，一号、二号、三号、四号、五号，一直到我们末端的七十二号，这个就是我们的自动连接。 另外一种方法，大家注意看一下这一个数据啊，在我们前面一个数据进行了一个演变，就是我们在测量点的时候啊，可能我们是正常挨着这样的一个顺序啊，逐一测量的，但是我们在过程中给他增加了两个点，注意看一下这里， 这里十五点啊，十五号点我们测的测的二呃，十六号，十六号过后测的十七号，但是我们在整个 数据测完了过后，又在这里增加了两个点啊，注意看一下这里有一个七十三号和七十四号，就是在七十二号点以后啊，返回来重新增加了。如果说我们还是按照我们先前的一个顺序啊，大家可以来看一下绘图处理，选择水上成都， 选择行迹线，这个时候我们就选择按最近点连线这个数据文件，大家可以看一下他的一个数据情况啊，就会沿着这样的一个顺序连接过后，到最后一个点，他再反下来啊，又来连接到我们七十三号，七十四号，那么这个就不是我们想要的一个实际的一个数据器 啊，线段我们把它删除一下，或者我们把它移动到旁边去啊，我这里讲另外一种方法啊，好，这个是先前讲的第一种啊，我们这里选择按我们的展点最近点连线啊，展点按最近点连线选这个 选了过后啊，他提示我们啊，最大的连线距离，我们这里用默认的即可啊，选了过后让我们选择对象，我们直接拉框选择他注意看点右键，这个就挨着我们的一个最近点自动连线，他在这里的一个数据就不会挨 按我们的一个顺序点给他反向的连接下来，他就是沿着这样的一个顺序逐一的一个连接啊，大家就注意一下这两种方法，如果说我们的线段啊，我们的一个顺序号是 完全正确的，就是从一到我们的终点啊，这样呃，出出现的一个数据，我们就直接按我们的一个啊绘图处理下面的一个水生尘图来处理。如果说我们里面的顺序被打乱了，但是我们要要求是 挨着我们的顺序来逐一连接啊，就是最近点相互连接呢，我们就选择展点，按最近点连线即可。大家就注意一下这两种方法，这个操作你学会了吗？关于软件的其他使用问题，请在评论区留言。
1423筑算课堂
01:55查看AI文稿AI文稿今天我们来了解两个常用的快捷命令，第一是 b 用于这种情况，一条线段未绘制完成，我们想在这条线的基础上继续绘制，就可以用到这个命令。输入 b 空格，然后点一下这条线，如果你想从这一侧连接，你就选择靠近这一侧端点的位置， 如果想从这一侧连接，就点击靠近这侧端点的位置，点一下这条线。现在这条线已经跟原有线段一线连接了，然后就可以继续回纸。 最后一点 c 闭合，现在我们看一下属性，它已经是一条完整的多段线，而且是闭合的多段线。 二个命令 g 用于两条或多条线段的连接，比如这四条线，它的颜色是不同的， 我们点击这四条线，发现这四个都是单独的，独立的一条多段线。 想把这四条线连接成一条整体的多段线，我们就能用到这个命令。输入 g 空格， 点一下第一条线，然后框选所有线段空格，我们发现所有的线段都变成了白色。 现在我们看一下属性，它已经是一条完整的且闭合的多段线。今天的内容就到这里，再见。
11测绘阿木土方课程

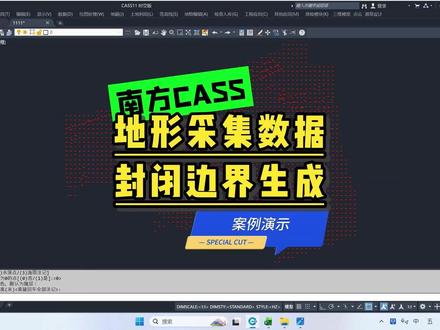

03:01查看AI文稿AI文稿这里我们直接默认点确定。在南方 case 当中，如何快速的生成地形采集点外围的封闭边界呢？这是一个工程朋友的问题，求助， 这是他在项目现场采集的地形数据，一共两千一百三十七个点，如何将地形点快速的导入南方 case 当中呢？这里我们打开一个工具叫坐标数据处理系统微三点零软件， 打开以后进入到软件的一个功能界面，点击转 cd 识别数据，进入到 cd 格式数据生成的表格当中， 我们将现场采集的两千多个数据给它复制，粘贴到坐标数据处理系统 v 三点零软件，点击计算，这里就会生成南方 case 的 dat 格式数据，我们点保存 dat 格式数据，保存到桌面 地形测量数据点保存， 这样两千一百多个数据就转换成了 d、 a、 t 格式数据。这里需要注意，现场采集的三维坐标数据一定要和表头的点号 x、 y、 h 进行对应，那如果说 x、 y 坐标需要对调， 我们也有这个功能，点击 x、 y 坐标的对调好。回到 linux 当中，我们将刚才生成的 d、 a、 t 格式数据导入 linux， 怎么导入呢？点击绘图处理，点击展高层 点点确定点确定好，找到我们刚才生成的 d、 a、 t 格式数据，地形测量数据点打开点确定， 这样我们两千一百多个地形数据快速的导入 cd 途中。 nice， 那 如何在十秒钟生成地形数据的封闭的边界呢？ 在南方 case 命令行，输入 g、 e、 m、 c， 好， 调出这个命令点，回车好，弹出一个选项，我们输入二，直接选举高层点点，确定好框，选全部的高层点点确定，这里我们直接默认点确定 好，不到两秒钟，这个地形数据的边界直接连接完成啊，真香，这样方便于我们进行土方的计算和整理， 那么利用南方 case 十一点零的这个命令，就可以快速的生成封闭的边界。 还没有南方 case 十一点零软件的朋友在视频下方点赞留言私信发给你， ok， 这个视频就和大家。
142大刘工程

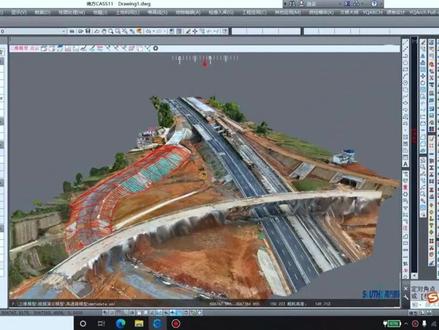

00:19查看AI文稿AI文稿挑战三天南方 kaz 从入门到精通！保姆级 kaz 教程加插件大全敲十八拿去包含全版本 kaz 操作指南，从 kaz 认识到项目上手实操，各类常用操作都有视频指引，搭配 kaz 常用插件大全，小白也能快速上手，三天轻松从入门到精通。

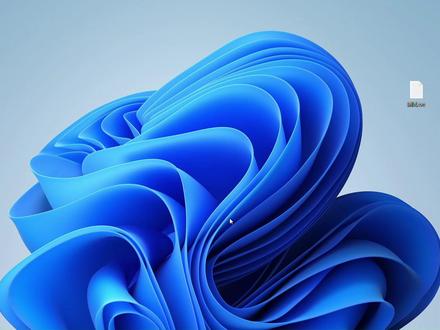

01:18查看AI文稿AI文稿嗯，大家好，今天讲解一下我们这个 cos 展剪的问题。我们一般在 cos 它支持的是 d a t 文件，然后我们一般就有时候仪器导出来就是 txt 或者 c、 s、 v 或者其他格式， 然后我们就把这个 txt 格式后缀名改成 c、 s、 v 格式，然后打开，打开点进去之后， 一般他就通过点名代号 y 坐标、 x 坐标以及高程，在 case 中他 x 坐标和 y 坐标他是相反的，所以我们在加载过程中他就会出现这个问题，所以他把 x 坐标和 y 坐标他位置调换一下， 然后这边就是没啥问题，然后我们直接退保存退出就行，然后直接改后缀名， 改成 d a、 t， 然后就保存，我要打开我们的卡斯，然后在数据，我们一般用这种代码进行测量的，所以我们直接打在这代码数据， 然后你看这就是我们的测量数据，我要点名测量数据就展进了，然后再下来就展高层数据， 你看现在就是高层数据也就展进来了。
36技术测绘员
00:17查看AI文稿AI文稿挑战一天，学会南方 case， 自学 case 不 求人！这份保姆级南方 c a s s 教程，敲个七夕安排从入门到精通，包含土方计算、断面计算、绘图技巧、地形图绘制等，附带超全视频讲解，精准计算不出错，测量员必备！
20工程晓莹

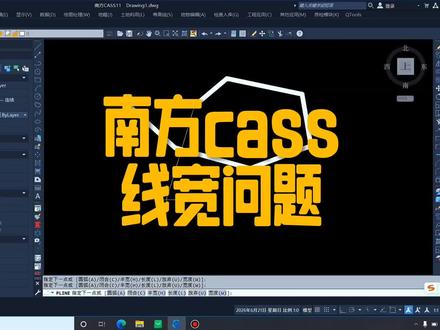

00:54查看AI文稿AI文稿大家好，我们在使用南方 case 软件的时候，有时候会制多段线，然后它这个线条 线条会制出来很，这个线宽很宽，然后遇到这种情况呢？我们该如何解决呢？我们输入一个快捷命令， l w e， 好， 回车。好，这里有一个线宽设置，然后这里的话默认的话，我们把它 设置设置成设置改小一点，然后这里点确定，然后就可以解决这个问题了。好，我们在挥着多段线的时候，然后这个线宽就恢复正常了。 好，今天就给大家分享这个会制多段线线宽，然后比较宽的一个解决办法啊，其他有什么问题的朋友也可以在视频下方留言抖音。
69测绘软件

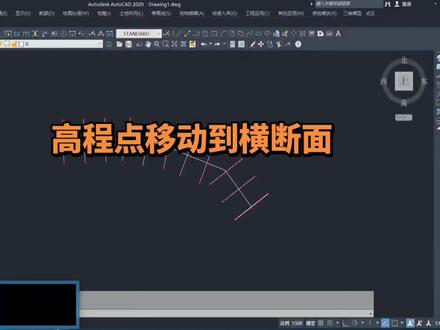

01:30查看AI文稿AI文稿好，我们看一下，在实际施工的时候，咱们现场测的点有些点不在这个断面线上，咱们怎么样把这个点批量移动到这个线上去？这样算出来的土方咱们更精确一点， 这里咱们点工程运用，这工程运用深层里层文件，深层这里有一个批量高层点，移动到馄饨面线，点一下这个功能， 看下面选择对象，把所有的框选上，然后空格键确认，再来再一次再选择对象，然后再框选上空格，确认 输入阀值，这个阀值的就是意思就是在这个线，这个这个横断面线附近几米的距离，你到这个点线上去，比如说咱们是十米，就是这个附近十米，你看这里啊，比如说咱们是五，就是五米用到这个上面 啊，咱们说大一点十米啊，空格确认，好，这样所有的点都移到这个线上面去了啊， 好，这样咱们再点工程用生成里层文件，这里有个生成，生成这个断面图出来点这个线， 这样把里层文件生成出来，这样就是比较准的，跟咱们实际比较相符。
184诚信工作屋

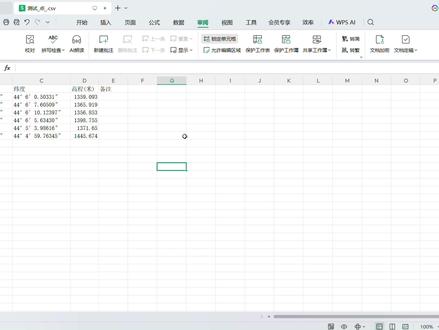

01:27查看AI文稿AI文稿千万别一个个转换经纬度坐标了，老内页已经早就不用这种方式了，我们有些同行转换经纬度的时候就会有很大误差和偏差，然后我们今天就讲解一下经纬度转坐标的教教程， 然后我们就收到假发发来的这个精准度的时候，然后我们就打开我们的软件，打开我们的九幺尾图，加载适量，它是 c、 s、 v 格式，打开打开， 但是坐标投影要选择国家两千坐标系经纬经纬度投影，然后他对象名称是第一个精度纬度以及他的高层，他是经纬度格式是他是多分秒， 然后我们选择，然后就已经导入进来了，然后我们现在要转换坐标，然后保存十秒数据，我们保存第一梯数就行，然后保存到桌面， 然后保存到是国家两千高斯投影，这到底座位显示八八十七，然后确定确定现在已经保存到我们桌面了，然后双击打开， 那就是精度，现在就是呃 x 坐标， y 坐标以及高程，它是都会都已经出来了， nice。
122技术测绘员
00:16查看AI文稿AI文稿用过一次就戒不掉的南方 c a s s 插件大合集，各版本都适配。敲七七，拿走内含等高线分距离滤波插件。标注面积插件、批量提取多段线坐标断面绘制与分析、批量计算面积、计算土方量等使用方便的小工具，输入对应的命令即可启动。
97建工小芹菜
