cad如何输入igs文件

c a d 导入三地图方法，首先我们点击左上角的插入，然后选择这里呢，找到这个输入， 然后呢这里下面，这里，他这里有不同的，我们可以呢导入这个卡 t 啊， i g s 啊，还有啊 n x u g pro e 然后 sorry work， 是吧？我们选择这个 stp， 就是找到之前的我们 这个三 d 的 stv， 点击点打开，打开之后左下角已经完毕，点击这个呢，然后双击鼠标中间好把它凿射一下，点击这个，呃，真实的吧。然后呢，我们就是 点击这个啊，旋转看一下这个效果，就已经把它导进来了啊，你们学会了吗？

啊，一个学员发过来一个 cad 的这个三维图，这个 cad 三维图他想干什么呢？他想把这个做展开图展开一下啊，这个 cad 的三维图如何用斯莱多克斯展开？首先呢文件导出， 输出，输出 igs， 文件 ids 啊，输出 igs， 然后选择对象，这次选对象呢，要要要全选啊，全选空杆 正在后台处理你的输出作业，让他接着处理，让他接着处理。咱们悄悄的去咱们这个文件夹里面看看是不是已经输出了啊？咱们发现呢，这个文件已经在这已经输出了啊，已经输出了，看一下他的兆数呢，已经不再变化了，二百一十八 k。 然后咱们就用 selox 把这个 文件打开，用四六 x all right。 好，打开了，打开以后咱们观察一下，他这有两个实体，第一个实体是他这个实体呢，咱可以单独摘出来，右键插入到心灵键， 点头 保存， 这个就单独摘出来了，然后把这个呢生成一个工程图，如果你不会生成工程图呢？到我的这个抖音上看一下工程图教程啊，这工程图就不再生成了啊，这个生成工 中途以后可以直接做切割用，然后把它删掉或者隐藏掉都可以啊，把它删掉，然后这块也是，这块也是这个现在和它是一体的，需要把它分割开，那么分割的时候咱们就用它自身的面来做分割，选中这个面，插入特征分割， 然后工具是剪裁工具，这个面切除零件，两个都选上就可以了啊，因为这个和咱们第一次分割的是一样的，所以咱们就不再把它单独导出来了，直接把它删掉就可以了，也可以隐藏啊， 好，完成。然后这个这块需要把它分割开，需要把它分割开，那么咱们在这个上面，在这上面见一个，见一个面， 或者是利用他的某一个面来进行分割啊，在这呢，嗯，在这呢，咱们也可以不用分割，直接把它摘出来啊，选中这个面，文件另存为 dwj 格式 保存 面啊，要输出的对象就是这个面， 发现这个面呢，他选定的实体不是平面，或者或者平行面，或者平面，就是说没办法，没办法这么输出， 没办法这么输出，没办法输出的原因在哪呢？就是因为这个东西是 cd 导过来的 igs 文件，他不是一个实体。那怎么办呢？咱们选中这个面，选择删除面，这添那个删除并添 点确定， 稍微等一会让他滤清一下，好，删除完了以后，现在这个面就可以直接文件另存为 dw， 这个是 保存，这面就会选中了，选中以后直接点对勾了，好，这个面已经被提取出来了，然后保存一下就可以了，然后回到咱们这个文件夹里面，回到咱们这个文件夹里面，点开， 好，这就是，这就是咱们刚才保存的这个面，刚才保存的这面 好，相同道理，这个面也是这个面，也是选中他以后，文件另存为 dw， 这个是， 然后把这个名字呢再命名，一样命名一二三，保存，注意这是面，这也是面，点对勾保存， 保存完了，咱们去这个文件压里面看一眼，是不是保存了好，保存了，并且这个图呢是一比一出来的啊，一比一出来的 好，都保存完了以后，咱们现在开始折腾这个曲面了啊，折腾这个曲面了，这曲面呢，咱们用曲面展平。 呃，如果你不考虑这个板板的延展性，延展性啊，我看这个曲面，咱这个用途呢，也不用考虑延展性，他大两毫米，小两毫米都无所谓啊，所以咱直接用曲面展平了啊，曲面展平，把选择 选择的面，把这些面全选上，把这些面全选上， 全写上啊，全写上了，然后固定的面剪这个面， 选这个线，固定的线选这个线，这样的话这就被全部展开了，中间有一条缝，这缝不要紧，不要紧啊，这缝不要紧，到 cad 里面直接把这个缝删掉就可以了。选中这个面，文件另存为 另，随为 dw， 这个是给他们一个名字，二三五，注意这是面，这也是面，然后确定， 然后保存好，咱们再看一下这个二三五，二三五。好，二三五已经为保 保存了，中间不是有条线吗？哎，这个线不要紧，这个线是实线，是没有的啊，咱们删掉就可以了，这样的话，咱们保存的这几个文件都可以直接用于激光切割了。直接用于激光切割啊，直接用于激光切割了啊，好， 咱这个文件也生成了，教程也做了啊， 咱把这个教程发给学。

号称 c、 d 二零二四，支持三微模型 step 和 i、 g、 e、 s 格式文件，实现了在二 d、 c、 d 软件和三 d、 c、 d 软件之间的三微模型数据转换，为制造业智能建模加工提供了更高效的一体化设计。应用 执行 open 命令后，将弹出对话框，从中选择要输入的文件，成功解析 deb 和 iges 标准的数据文件中的模型数据。

大家好，我是周老师，这节课我们来讲一下 autocat 的基本输入操作， 在 autocat 中有一些基本的输入操作方法，那这些方法呢，是进行 autocat 绘图的必备基础知识，也是深入学习 autocat 功能的前提。 那么这边首先我们来讲一下命令的输入方式， 利用 autocat 进行交互式绘图时，必须输入必要的指令和参数， 那么这个命令的输入方式有很多种，我们接下去以画直线为例啊进行介绍。那么第一种方法 是在我们的命令行窗口中输入命令，这命令行窗口呢，大家应该熟悉了，我们在之前的课程当中啊，已经有讲到过， 那么我们的命令都可以通过这个命令行窗口那输入命令的方式来进行我们的操作的执行。 那比如说我们的直线命令，那么直线命令它的命令是 line。 好，我们可以在这边直接输入英文单词， line 输的时候呢， 不区分大小写啊，直接输入 line， 输完之后我们按空格或者按回车都可以。那么执行这样的命令之后啊，我们可以看到， 在这个命令行窗口中，他会出现一个提示选项啊，在这边的话，他让你指定第一个点， 那么这个是呢是我们直线命令里面，因为我们要通过两点去画直线啊，这个内容呢，在我们后期讲直线命令的课程的时候啊，会具体详细的来讲啊，这边呢先做一个介绍， 那么他让你指定第一个点，我们指定第一点，好，让你指定下一个点。好，我们可以指定下一个点，这边还有一个选择啊，或者选择放弃， 那么放弃的话呢，他会撤销这个命令啊，如果我们直接点的话啊，大家看一下，直接点他一条直线就已经绘制完成了，然后他会让你紧接着绘制下一个点， 因为我们直线命令呢，是可以连续的绘制，那么他这边还有一个选项啊，让你选择或者选择放弃， 那这个放弃呢，你可以鼠标啊，在这边直接点击放弃，或者我们在 mini 窗口里面输入他的快捷键，右按空格或者回车。 好，那么刚才的这一步就被撤销了啊，刚才这一步就被撤销了，那我们这边还可以再次点击放弃，那么他就全部撤销，又回到了指定第一个点 啊，这个呢，是我们这个命令行窗口里面啊，他是有一个带有一个逻辑性的，一步一步的啊，往下走，我们也可以在这边点击，这边有一个倒三角的一个箭头 啊，查找一个命令历史记录，我看一下，就你在我们整个从打开开始啊，打开开始，然后一直操作的所有的步骤啊，这边都有记录，都能够查到。 好，那这是我们第一种方法啊，就是通过这个命令行窗口去输入， 但是我们实际的汇通招中啊，你如果所有的命令我们都用完整的命令去输入的话，太麻烦，也太复杂，那么我们这边可以进行一个简化， 比如 line， 我们就可以输入它的第一个单词 l， 这个呢就是 所谓的快捷键啊，所谓的快捷键我们输入 l， 哎，它也可以执行我们直线的命令， 那么 autocat 软件里面啊，有大量的快捷键。这个呢，我这边建议啊，建议各位同学能够把一些常用的快捷键给它记一下，记在心里，这样的话可以大大的提高我们这个绘图的一个效率。 那么快捷键来绘图呢，也是我们 autocat 里面啊，等你绘图到一定的熟练程度之后， 用的最多也是最频繁，最方便最快捷的一个方法。那我们我接下去讲的这几个方式呢， 在实际的操作当中会用的比较少啊，那么还有哪些方法呢？我们 line 直线，我们还可以通过。好，我们之前讲的我们这边大家可以看到 功能区这边啊，在绘图这一个板块里面，我们看到这边第一个就是我们的直线命令，那你也可以点击这里啊，我们就可以进入直线绘制的一个操作。 那么第三种方法啊，我们也可以通过我们这个菜单栏里面啊，菜单栏里面找到我们这个绘图， 然后单击找到我们的直线啊，也可以进入我们的直线绘制。那么另外我们 我们也可以在我们这个绘图器里面啊，右键点击菜单，在这里面呢，我们可以找到啊，我们之前已经绘制过的一些命令， 比如说我们刚才已经绘制过直线，他这边有第一条就是重复直线啊，他可以重复使用上一次你使用过的命令，当这边我们还可以通过最近的输入啊，找到你之前用过的几个命令，都会在这里面， 当然这样的操作呢比较麻烦啊，我们最简单的只重复上一次命令，我们可以直接按空格键 或者回车键啊，他就可以自动的去重复上一个命令啊，这样是比较快捷。那么另外当我们的命令 啊，想进撤销的时候啊，大家最熟悉的操作应该就是 ctrl 加 z 啊，这个功能呢，在我们软件里面也是通用的，那么另外 它还可以在我们的命令里面啊，也输入我们的命令，撤销命令 u n e o 朗读 好就撤销了啊，撤销了也可以在我们的编辑里面啊，有一个放弃命令组 啊，他也是撤销我们的一个命令，那么最方便的，我们也是最直接的快捷键，就是我们的 键盘上的左上角的 e s c 键啊，这也是一个万能键，我们在这个软件里面也是通 通用的啊，也可以直接撤销我们这个 mini 啊，撤销上一个 mini。 那么当你这个已撤销的命令啊，我们想重新恢复做的时候，我们可以在命令里面输入 we do， 当然它这个命令操作呢，是只能恢复超撤销的最后一个命令啊，因为我刚才输入了 esc， 所以它现在这个操作就没有操作可重做了， 那么当然我们可以在编辑里面啊，也如果有的话，这边这个重做这个地方会亮起来，放弃和重做啊，都可以在这边进行一个选择 啊，那么这些的话呢，是我们的一个命令的一个基本 的一个输入的一个操作。那么讲了这么多啊，这边呢，还是建议大家啊，我们在后期的课程当中，实际使用当中啊，用的最多的就是用我的快捷键， 那么这个快捷键呢，我也会在接下去的课程当中啊，一步一步的跟大家讲啊，怎么样用最方便最高效的方法来绘制我们的图形。好，那这节课就讲到这里，谢谢大家。

有很多学员呢，用 cad 都用了十多年了啊，但是呢对这个 cad 的注视性比例啊，却一点都不知道，也不知道该怎么去使用它，那么今天呢，姜老师给大家从以下的两个方面来进行详细的讲解， 如果你想熟练掌握 cad 注视性比例的使用技巧的话，那么你一定要坚持把这个视频看完，那么 cad 注视性比例的功能他是从 cad 二零零八版本才开始有的，那么具体我们该怎么去使用 cad 注视性呢？ 我们在 cad 的右下角会找到这样的一个图标啊，这里像一个三角形一样的图标，那么这里就可以调节他的比例。 那么有很多同学可能就会问啊，那我们 cad 注视性比例到底有什么用呢啊？我们先来看一下官方的解释啊，注视缩放用于确定注视对象的文字高度或全局比例，相信很多同 同学看完这个说明之后，可能还是一脸懵逼啊，那么我们直接啊来跟大家讲一下具体怎么操作呢？首先我们来看第一个，那么我们的注视性比例，他在我们的尺寸标注上面是如何去应用的呢？假设现在我们要去标注这两个圆的直径，我们在面临行输入滴滴啊 i 空格，选择这个语言，我们标注这个尺寸，那么他会发现这个尺寸根本就看不清楚，那这个时候我们很多同学会怎么做呢？直接在面临行输入字母 d 空格， 进入我们的标志样式管理器，点击修改，然后呢找到我们的调整选项，去修改我们的全局比例，或者呢是去调整我们的文字高度，那比如说我们把这个文字高度，我直接调到三百，然后点击确定，点击关闭，但是这样的操作的话，显然是很麻 麻烦的，而且调整出来之后啊，他不合适的话，我们还要继续去调整，那么如果我们调整出来之后，我们发现这个比例太大了，他不合适，我们又要去这样去调整啊，那么反复这样去改的话，会显得非常的麻烦，但是如果我们采用的是注视性的标志样式的话，情况就完全不一样了，我 我们直接在面临行输入低空格，进入我们的标注样式管理器之后，他会发现最上面这一个标注样式的左前方，他有一个三角形的一个符号， 那么这个符号就意味着我们这个标注样式，它是注视性专用的标注样式，我们一定要把这个样式置为当前，然后呢我们点击修改，把里面的参数啊调整到一个合适的状态，比如说我们的文字高度，我们直接给一个三，然后点击 确定，点击关闭。那现在我们直接啊在面临行输入 ddi 空格弹出这个提示呢，是要我们设置他的比例，如果你不确定比例是多少呢？我们先点确定，然后直接选择这个圆，我们来标注 他，会发现他还是看不清楚，对不对？那么这个时候我们就不用去改他的文字高度和全局比例，我们直接修改这个注视性比例就可以了，怎么调整呢？我们选择 cd 右下角的这个图标， 点击之后呢，他会有这样一个列表啊，比如说我们如果想让文字高度变大的话，我们就要选择小于一的一个比例， 那么一比十就相当于我们的字体高度放大了十倍，所以我们可以直接选一个一比十的比例，那这样的话我们重新去标注 ddi 空格，再选择我们 这个圆大，会发现我们的尺寸标注是不是明显的就变大了呢？那么有很多同学可能会讲啊老师，那为什么我直接调这个比例他没有反应呢？各位注意啊，一定是 你的当前的一个标注样式，不是注视性专用的标注样式，如果你把这个标注样式置为当前，那现在我们去调整他的一个比例的话，会不会有反应呢？我们现在选择一个一比一百， 我们来标注，看一下 ddi， 我们来看一下他到底能不能变大呢？大家会看到他没有任何的变化，所以说你改这里他如果没有任何的作用的话，意味着 你的一个标注样式没有将我们注视性标注样式置为当前，这个一定要注意，你只要把它置为当前了，那么我们就可以直接通过调 调节我们的注视性比例来调整我们的一个标注的文字大小。那第二个我们的文字注视他又怎么去使用我们的注视性呢？那我们直接在命令行输入 s t， 打开我们的一个文字样式管理器，找到我们所需要使用的一个字体样式， 然后呢在右侧有一个注视性，我们勾选，然后我们设置我们的文字高度，比如说是五，那么现在我们点击应用，并且呢在右侧点击字为当前， 让他会发现我们勾选了这个注视性之后啊，在左侧我们的一个字体样式的左边，他同样的会有一个三角形的一个符号啊，就是我们注视性的一个符号，那现在我们直接把它关闭。之后啊，我们直接在面内还要输入 t 空格，那么他会发现现在他的文 字高度是非常大的，这个时候我们要调小的话，同样的我只要把这个注视性比例给他调整一下，比如说我调到一比十，那现在我再输入 t 空格，他会发现这个字体高度是不是不一样了， 所以现在你只要通过调整这个注视性比例就可以直接去调整我们的文字高度，所以是非常的方便的。因为我们 cad 注视性在尺寸标注和文字注视啊各方面的一个基本的使用方法。就讲到这里， 你还有关于 cad 注视方面更多的问题，欢迎在评论区留言，但是后期会更新更多关于 cad 注视性比例的使用技巧。

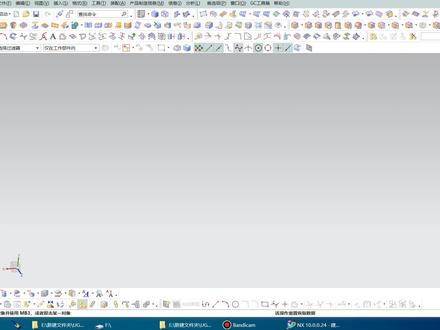

大家好，这一期给大家分享该导入这个 aj s 答案的时候如何处理。 我们有的时候导入 x 导进来的是片体，那么在导进来的时候也可以把它这个码处理成实体啊，那么点文件导入 address 确定 好，这个倒进来了，我们看一下 他现在是一个个的嘛，一个一个个的取练啊，不是实体。好，那我把它删掉，我们换一种方法来读。对因因为我们有很多题在转化的时候呢，可能是实体变成变体了，那么再重新导入起来还会骗你很不方便，那么在导入过程当中可以进行处理， 对，导入来见识，那这个数据这方法不用管他，我们点高级的方法他有吗？有这个曲面自动缝合的功能，淋巴全部打勾带优化的优化，我们再点门见。 好，我们再来学一下。看啊，已经实体，你学会了吗？

cad 入门动态输入的开与关？大家好，我们在使用 cad 绘图的过程中，当输入一个命令，在时光标的右下角会出现一个输入栏，比如我输入直线的快捷键 l， 这时候会出现这么一个输入栏，但有的时候 会发现这个输入栏不见了，这是由于我们的动态输入的这个功能无意中被关闭了， 怎么去开关动态输入这个功能为大家简单演示一遍。 在我们功能行的右端有一个叫做 dyn 的按钮， 我们点击这个按钮便可以打开或者关闭动态输入，现在是打开的状态，我点击这个按钮， 此时我在输入直线的快捷键 l， 大家会发现时时光标的右下角没有出现这个输入栏，此时呢，证明我们的动态输入被关闭， 我可以再一次点击动态输入这个按钮，或者按键盘中的 f 十二键， 这样动态输入便被打开，我们再输入直线的快捷线 l， 这个时候动态输入的输入栏便再次出现，你学会了吗？

首先我们将已经设置好的 cad 工具栏重新命名保存， 首先我们点击这里，将当前工作空间另存为， 在这里我随便命名一下， 那么当前的工作空间设置就完成了，那么现在需要将当前 工作空间设置另存为文件，然后输入命令 op， 点击配置里面的输出， 把文件保存在我们想要保存的位置， 点击保存， 关闭窗口， 我们现在就已经将工作空间的设置存为文件了。 那么如果我们新装了 cad， 该如何恢复自己习惯的工作空间呢？ 那么我现在操作给大家看一下， 还是一样的，我们输入 lp 命令，进入配置里面，然后点击输入， 找到我们刚才已经保存的那个文件，这个点击打开 这里我们重新命名， 点击应用并关闭， 点击至为当前 确定 这个我们不需要，我们把它关闭掉，点击右键关闭，在这里我们把它菜单栏显示出来， 工作空间 在这里可以根据自己的需要勾选工具。 然后还是点击这里， 将当前工作空间另存为 命名，点击保存，那么这样我们就已经设置好了。

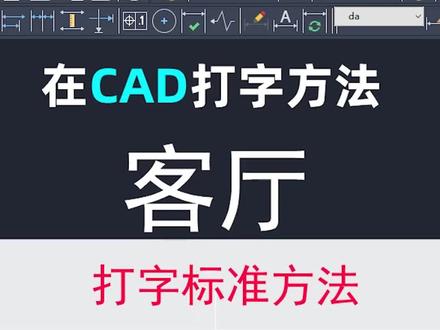

c， a， d 新手打字流程，输入 t 空格，然后框选一个区域，我们写上文字。客厅 写完字之后呢，你要在这输入大小一百五十，然后呢确定，这时候你会发现很难找到你的文字或者文字，特别的小同学们，这样打字的方式是不规范的。 高手打字流程，首先打字之前呢，我们先输入 sg 空格，在弹出的对话框，大家可能只有这个单词，我们找到右边的新键，在名字这里我们给加装大概一百五十，一百六左右的字号，那我们点确定 这个名字就有了，然后呢给他调一个字体，注意了，如果你不能选用中文字体，你要把下面这个勾去掉，然后下拉，我们要找到我们想用的字体，找到老师，找到黑体，然后呢给一下高度，我们给他 一百六十，注意名字跟高度要一致，然后点击应用，这样再新建几个，比如说一百，然后呢高度一百，应用名字跟高度要对号入座，字里不用调，确定关闭，那这样我们选择我们想要的字号，比如说一百，替打字框选区域打字， 然后呢弹出的这个就已经有了，这个字体的样式，名，还有字体，还有字的大小，那这样打字会很轻松。来，我们写上客厅， 好确定，那这样我们的字就打出来了，如果你觉得客厅这个文字太小了，我还想改大一些，我可以选择一百六，那这样我的文字会变得更大一些。同学们， cd 打字的标准方法，你学会了吗？关注点赞，下期咱们接着分享。

这里的话，我们了解一下这个 igs 文件的一个导入哈，那么新建好，我们先新建一个不剪文件哈，确定， 那建完之后的话，文件导入找到我们的一个，这个就是 igs 的一个哈， igs 的导入进来的都是片体啊，导入进来都是片体哈，这有文件点开，是不是我们什么都没有改哈，这情况下好，直接导入确定， 那么这样子导入的话，他是一个，就是大家可以看得到他有多个题哈，这是一张一张片片好，面片好，那那么怎么样？就是说，呃，要怎么样做嘞？是不是他能变成实体嘞？那第一个方法就是最常见的哦，缝合，点一个面，然后框选他，直接确定， 那这里的话就现在就缝合成实体了哈，那有的时候的话，那如果是哈，就缝合也缝合不了，对不对？那么可以就是说在 这个位置缝合之前哈加大弓插好，加个弓插好去缝，比如说框选他，然后输入零点零二五四，好再去缝。有的时候一些面片啊，就插那么一丢丢，好一点点测也测不出来，是不是好，这很难测的出来，所以说直接这样子，直接按照零点二五十测， 那这样的话就能变成尸体了。好，那这里就用合并去分析一下，哎，是不是尸体，那除了这种方式之外哈，其实，呃，很多时候并没有这么顺利哈，这里的话，我们再来倒一次，还可以在这个位置先设置好来哈。 好，这样子的话会更好一点。好，怎么设置呢？我文件导入 igs 在这里的话有个高级选项，高级选项在这里的话有几个地方，就比如把这个曲面自动缝合给他打上勾，优化，打上勾。 好，这个简化。呃，这个就先打，打上这些勾哈，就先打上这些勾好。重点是这个曲面自动缝合打上勾，然后这里的话，你看曲面修剪工叉零点零二五十，是不是啊？那在这里的话，我们这里的话就是导入这些倒是没什么哈，都都可以的。好，然后这边的话直接就是选择我们文件。 好，前面我们导入不是都是导入是骗体吗？那现在的话导入现在就是实体啊，主要是这个图形也比较简单，看没有，这就已经是实体了，是不是？好，这是这一个的一个 igs 的一个导入哈。

你知道吗？产品选择合适的格式导出它会减少占用电脑的大小。比如我们现在导出成 stp 格式， 我们看一下它的大小占用情况，这个产品只有五十七点八 kb， 我们再将产品转成 igs 格式看下， igs 将会使产品分拆导出一张张曲面，这时导出后的数据我们又见，看下大小情况，可以看出它比 stp 格式大了将近三倍。

图片怎么弄上去呢？图片弄上去是在输入，是在我们菜单栏这里有个输入，输入有一个输入图片在这里，如果我们打开的文件夹它是 不显示图片的话，我们注意加文件的类型，因为他现在文件类型只默只认为接 pg 或是 bmp 的，我们直接 点一下，选择所有的文件，这样子呢，我们就可以导导入我们的图片，因为我我的这个图片是截图的，他是那个 png 的格式，所以我们就选一下这个格式进行， 这样就可以将它进行导进来了。图片的删除呢？我们直接右键点一下图片，按 delete 键就删除，或者是直接是拉进了，直接点删除也是可以的。

stp 格式的文件如何导入到 cad 当中？ 在这里我们首先使用 solox 或者是 ug， 将我们的三 d 模型转出为 stp 格式的文档，在这里另存，我们选择保存到桌面类型，我们选择 stp 格式， 然后呢我们给他一个名称，三个五保存 在这里呢，大家等待一下，因为这个文件有点大好保存成功以后，在 cad 当中，我们选择新建一个窗口，将网格关掉，单机插入， 选择输入，在弹出的窗口当中，我们选择类型为 stp 格式，找到这个刚才我们转好的这个文件， 单机打开，这个时候他会提示我们正在后台处理该作业，所以大家要注意等待对应的位置在哪里呢？在右下角这个地方有个输入文件，这里输入作业，文件正在处理 这里的话呢，他会提示我们文件已完成，我们点一下确认就可以了。 好，我们这个文件就转到了 cad 当中来了，大家可以看到。然后呢我们给他换一个三 d 视角，西南等州， 然后给它切换成着色模式，将它的颜色我们更改为这种颜色，大家可以看，那我们这个模型就转到了 cad 当中来了，所以大家经常看到了很多用 cad 画的一些 汽车，飞机，包括一些刀具、钻头这些比较复杂的一些三维模型，你看上去他在 cad 里面，但是不代表他真的就是 cad 画的，那么比如说像我们这里面他有一个湿感， 那这个实感的话，你用 cad 去画就不好画，对不对？那么我们用说的沃克斯的话呢，就很简单， 所以的话呢，虽然你看到这个图他现在是在 cad 里面没错，对不对？但是如果你要用 cad， 随便你画这个螺母啊 螺栓你都不好画，对吧？那么我们就可以将这个 stp 格式直接导入到 cad 里面来就可以了。好的， stp 转 cad 就为大家讲解到这里。
