爱依电气火灾监控设备操作方法

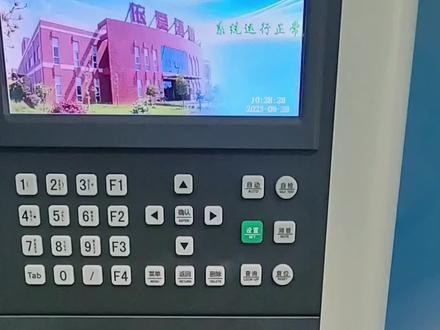

电气火灾监控设备如何操作？各位学员大家好，部分学员反馈在工作中没有接触电气火灾监控设备和可燃气体报警控制设备。现在我们来给大家重点解析这个鉴定点。 这是电气火灾监控设备，配接有测温式电气火灾探测器 以及组合式电器火灾探测器。在鉴定考试时主要有四个考点。考点一正确判断电源工作状态。 这是指示灯区域。这是显示屏区域。此时主电运行的指示灯是点亮的。备电运行指示灯没有点亮，但是故障指示灯是点亮的。观察显示屏显示有一个故障信息，二三年八月二十八号显示备电故障。因此该电器火灾监控器 目前处于主电工作费电故障状态。第二个考点正确判断报警指示状态。这是报警指示灯。报警指示灯没有点亮，当前不处于报警状态。第三个，正确判断系统故障或通讯故障状态。 这是系统故障的指示灯。这是通信故障的指示灯。当前指示灯均未点亮，不处于系统故障和通信故障的状态。第四个考点查看报警信息并确定报警部位。 观察显示屏，显示屏下方有快捷的查询菜单。第一个就是报警信息查询。 如果当前有报警信息，按下数字一可以查报警信息。因为当前没有报警信息，所以处于故障监视界面。这是当前报警信息的查看。通过显示屏下的此菜单对应的数字键来进行查看。第二，历史报警信息如何查看？ 在按键区观察，这是功能键。这是取消键。这是确定键、复位键和消音键。我们按功能键进入查询的紫菜单啊，当然这个紫菜单有查询、测试设置等等。我们进查询的紫菜单选择数字三查询历史记录。 在历史记录中查报警记录。数字二是报警记录。这是历史记录的查询报警记录的总数。历史记录一共有五条， 其中有一条是二三年七月二十一日，显示的是测温式电气火灾监控探测器报警，他当时的报警温度值是八十五摄氏度。历史记录查询完了以后，按取消键退出，返回监视界面。 这就是当前的报警信息的查看以及历史报警信息的查看。这个鉴定点您学会了吗？如果您还有其他的问题，欢迎在评论区留言。

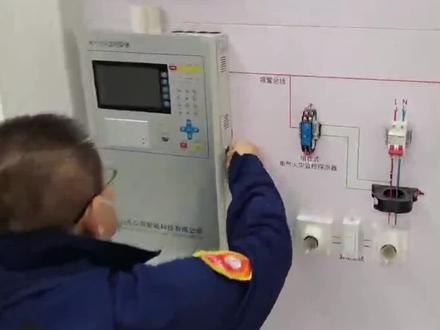

这是一个电器火灾监控设备，那么主备电打开来看一下主电背电的识别，上面主电，下面背电，正常情况下就是主电 工作正常，同样也有历史记录啊，有历史记录，这个查询时间，包括他的报警。这个也可以切换，主要就是识别出来当前主机的状态，看指示灯哪些灯亮，验了一下 啊，以及主被电在哪个位置。模拟主被电故障，关了主电，看一下他的报警工作，当前电信口袋监控的设备有故障，被电相应等这些状态，这些状态 属于主电故障状态。那么查找一下原因，主电开关被人关闭恢复。 把主电开关打开以后，大家可以看一下主机恢复主电功能的长，但是消音。还有这时候你要需要进行一个什么复位操作啊，确认就行了。这个就是相当于那个全线锁了，相当全线锁操作完了以后打回来。

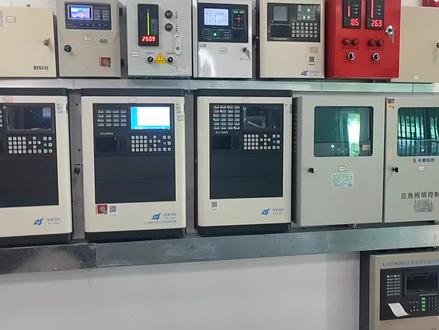

ei 电器火灾主机设备电翼 首先进去， 然后下面找到编程确定，看一下所在几回路几号地址，打比方一号 变个杂物间。

各位学员大家好，我们现在讲一下电气火灾监控设备的识别与操作啊。 首先我们看一下工作状态判断。和之前讲的一样，我们在主机上有指示灯，有显示屏，我们通过指示灯就可以判断当前设备的工作状态。 看一下报警指示灯没有点亮，总线指示灯没有点亮，屏蔽指示灯没有点亮。我们都可以回答无报警信号，无总线故障信号，无屏蔽信号，无故障信号， 无主电故障，主电工作指示指示灯点亮， 主店工作正常，无质检信号。同样我们操作的时候也很简单，按菜单输入密码幺幺 九，然后按确认啊，里面有设置查询控制，打印，编程测试。我们一般考试的话让我们查询设备就行了啊。查询按确认 当前信息，系统信息我们看当前信息，当前报警信息 啊，是没有的，我们返回看一下系统信息，按确认回路统计， ok 返啊。当前有五个部件，四个单路电 电流，一个四电流四温度部件啊，这是系统统计的插线方法。同样这里我们有编制信息，编程信息。部件状态我们看一下讲的什么。 看一下部件统计。按确认我们看一下目前这五个设备的状态，显示的都是正常，他的位置信息显示的也很清楚，他的类型显示的有单路电流四电流四温度 啊。如果考试让我们操作的话，我们就按这种方式操作就行了。看一下历史记录啊，报警历史记录点查询啊，有查询了，有漏电报警的历史记录啊。有三条信息，我们分别 讲一下，三条信息读出来就行了。好，以上是电器火灾监控设备的操作方法和工作状态的判断。

大家好，我是项目大白，今天来给大家讲一下我们这个电器火灾系统他一般在哪个箱子里面，我们该怎么接？大家首先要找到我们这个哎呦箱子，哎呦箱子就是普通照明箱，一般我们那个电器火灾里面，一般在我们 普通照明电源箱里面，对我们这个电器火灾设备，现在我给大家把这个箱子打开给大家看一下。好，大家可以看到圆环一样的东西，就是我们电器火灾，这下面这是我们一个普通照明的被消门电源强接模块，上节视频给大 大家讲到了现在的话，给大家看一下我们这是火灾，他是一个什么原理呢？在这个负载端他把火线零线都接进去了，接进去之后这个互感线圈，这个圆线的互感线圈就会感应他的电流，他的电流一旦超过了一个报警值，这个灯就会从这个颜色 变成一个红，颜色常亮。在我们电器火灾主机上面也会显示一个报警故障。他接线的话，大家可以看到有四个段子，一个是 l 一 l 二就是我们的信号线， t 一 t 二就是一个温度线，一般的话如果现场没有 t 一 t 二这个东西，大家可以不用接，只用接 l 一 l 二。这个电气火 系统的信号线呢，是跟我们消防报警系统信号线是区分开的，我们两个是没有联系的，是单独布线的，一般的话我们这个电信火灾系统是不分正负极的，所以说正负都不要紧，大家可以看一下我们这个型号， jbf 六二 e， 这个就是我们七鸟消防的一个产品代号，说明他用的是一个六二协议，在我们 编码的时候啊，编码器上面有个撩二系统，大家直接用撩二系统编码就行了，直接压住这个 l 一 l 二段子， 这个也是需要编码的，编完码之后大家再往后面看，这后面有个杠一百，杠一百又什么意思呢？他是一个额定电流，就是额定的流通过这个线圈的额定电流是一百安，如果超过一百安他就会报警，一般的还有更大的电流，这个要根据我们图纸上面的一个设计说明 来看，所以大家在接的时候，这个东西一般需要在施工之前就交给我们这个总包，让他们施工的时候就直接穿进去。大家可以看到，如果我们后期穿的话，这个硬性线全部是固定死的，你是 没有办法穿进去了，他们厂家在做的时候肯定是能省就省一点，这个阴虚线完全拉不动的，所以在施工的时候一定要提前跟他们沟通好，预制进去，咱们 直接借一根信号线进来就完了，然后后期把码一边，咱们这边任务就结束了。好，今天视频就要给大家讲到这里了，持续关注，获取更多消防干货知识，谢谢大家收看。

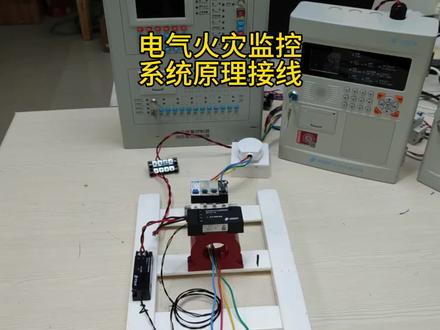

大家好，我是小王，今天这期视频给大家讲一下电气火灾监控系统它的一个原理。接线， 那么电气火灾监控系统，他由这个电气火灾监控主机啊和从主机接到我们现场的这个电气火灾监控回路信号线 和我们这个现场安装的这个呃电器火灾监控探测器啊组成，那么我们安装在配电房或者是每个楼层的强电间配电柜里面的呃电器火灾监控探测器， 那么每一个探测器他都需要用编码器编一个地址码，我们这个，嗯，电气火灾监控探测啊这个系统他是什么品牌的，我们就用什么品牌的编码器进行一个编码，那么 这个是一个组合式的电气火灾监控探测器，那么他有一个 l 一 l 二接线端子，还有一个 t 一 t 二接线端子，那么 l 一 l 二这两个接线端子啊，就是接到我们电气火灾啊主机里面啊， l 一 l 正 l 负 啊接出来的这两根回路信号线上面啊，那么我们这个是一个呃测量温度的一个电气火灾监控探测器啊，那么他只能测量一个温度啊，我们这个有一个温度传感器探头， 他和我们这个配电柜里面的输出电线电缆的表皮表面用绝缘胶带捆在一起啊，他可以监控到我们这个电器电缆啊线路表面的一个温度。因为我们电器电缆 啊设备如果发现了漏电，发生了漏电现象，那么电流会增大，我们这个呃电缆线啊电线它会温度升高，它是测量温度的，那么这个组合式的 他既可以啊探测这个剩余电流又可以啊，探测我们电线电缆表面的一个温度啊，那么我们这个 t 一 t 二啊，就是接啊这个温度传感器探头的两个接线端子，这个探头也是和我们电线电电缆用绝缘胶带捆绑在一起， 那么啊，这个啊， lel 二接在回路信号接线端子上，那么这个啊，就是穿我们这个配电柜里面的输出负载线啊，大家注意啊，那个比如三相四线的三根火线，一根零线全部要穿出来，如果是单向电，那么一根火线，一根零线也全部要 从这个孔里面穿出来啊，那么这个可以探测一个剩余电流啊，探测我们这个漏电的一个电流大小。呃，今天这期视频就给大家讲到这里，谢谢大家的观看，再见。

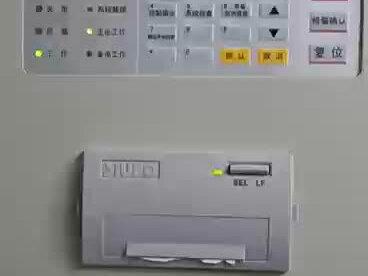

电机火灾监控系统实操考点一、以海湾主机为例， 第一、通过指示灯文字信息判断电器火灾监控设备电源工作状态，现在看到为主电工作指示灯点亮说明现在以主电工作，被电正常。 二、通过指示灯文字等信息判断电器火灾监控设备报警指示状态，查看指示灯，报警指示灯未点亮，说明处于未报警状态。 通过指示灯文字等信息判断电器火灾监控设备系统故障或通信故障，通过查看指示灯 故障直升点亮说明现在有故障，再通过写视频文字显示故障，请检查备用电源，说明现在为备用电源故障。四、查看报警信息，确定报警部位，或者查看 故障信息，确定故障部位。以故障为例，点击系统检查键，选择运行记录，检查二号键， 那么我们可以查到我们最近的故备用电源故障及我们之前所发生的故障现象，然后取消操作结束。

小伙伴们，今天我们来讲一下电气火灾监控设备的手动自动切换，那么这里面呢，我们以现在当前的个状态来看一下，他现在处于一个自动禁止的状态，那我要把它变成自动允许， 你说自动禁止就相当于手动允许吧，对吧？那我要改成自动允许，怎么改？第一步我先点用户设置，然后呢，这里面这个密码这块直接点确认就可以了，然后这里面有一个输出方式控制是三， 然后这里面呢就有一个自动输出控制和手动输出控制，那现在呢，我们要把这个自动输出自动禁止改为自动允许，就跳转成一。但是有一些小伙伴们，在考场当中时候啊，他会通过这个上下去摁，或者摁这个 type 键，这都是错误的啊，这都错误的，你这么摁 都不会有任何的变化啊，就是按这一圈的直接零分啊。那我们应该怎么操作呢？因为这个自动输出控制啊，他对应的是一，所以说点一就可以了，点一他就光标直接上去了，就是对应的这个地方，然后点确认。 这样情况下呢，自动允许就已经调整完毕了，然后点取消，恢复到初始界面，咱们这个操作就完成了，大家学会了吗？

同学们上午好！这节课要学习的考点是电梯火灾监控系统工作状态的判断以及报警。细细的查看。这是一个不带行的项目，属于非关键技能的考核。整个考核的内容一共包含四项。 第一项通过直灯、文字等判断电梯火灾监控设备电源的工作状态。 第二项内容通过指示灯、文字等判断电击火灾监控设备的报警指示状态。 第三项内容通过指示灯、文字等判断电器火灾监控设备的系统故障状态。第四项查看报警信息，确认报警部位。 现在开始演示。第一项内容通过指示灯、文字等判断电气火灾监控设备当前电源的工作状态。可以分成三种情况 第一种主电工作被电总工作第二种主电工作被电故障第三种主电故障被电工作。一共就三种情况 如何进行判别，来看一下指示灯区域。这里面有一个主电工作灯，还有一个被电工作灯。第一种情况， 主电工作灯与被电工作灯同时点亮，代表主电工作，被电准工作。第二种如果被电工作灯 熄灭，主电工作灯点亮，代表被电故障，主电工作同时在屏幕上也可以看到被电故障的显示信息。 第三种情况，如果主电工作灯熄灭，被电工作灯点亮，代表主电故障，被电工作，同时在显示屏上可以看到主电故障的提示信息。 这就是关于电气火灾监控设备电源的三种工作状态的判别。接下来我们学习第二项， 通过指示灯、文字等判断电器火灾监控设备的报警指示状态。找到指示灯区域，找到报警 指示灯，查看报警指示灯是否点亮，如果没有点亮，当前没有处于报警状态。如果点亮，说明电器火灾监控设备处于报警状态，并且显示屏上显示报警信息。 第三项通过指示灯文字判断电击火灾监控设备的系统故障状态。 在指示灯区域找到系统故障灯，观察系统故障灯是否点亮，如果没有点亮，则没有处于系统故障状态，反之，则处于系统故障状态。 第四项查看报警信息，确定报警部位。这里面的信息指的是查询 两种信息，分别是报警信息以及故障信息。查询报警信息，查看直接登区的报警灯是否点亮，如果没有点亮，直接回答当前没有报警信息， 点亮的情况下，说明有火警信息。通过显示屏直接读取报警信息，因为报警信息等级最高，可以在显示屏上直接读取。 说完了，查询报警信息，再来说一下如何查询故障信息。首先查看直灯区域的故障灯是否点亮，如果没有点亮，当前没有故障信息。如果点亮，说明当前有故障 信息。又可以分成两种情况情况一当前没有报警信息，只有故障信息，可以在显示屏上直接读取对应的故障信息。 情况二既有报警信息，也有故障信息，两种信息并存， 显示屏上默认显示的是报警信息。可以通过快捷键进行故障信息的查询。给朋友们演示一下如何进行快捷查询操作。找到菜单键，点击菜单键， 找到相一、实时信息，点击进入这里面。三有个故障显示，直接按下选项三显示 被电故障。这就是既有报警信息也有故障信息的情况下，如何快速查询相关的故障信息。 这就是关于电器火灾监控设备工作状态的判断以及报警信息的查看。一共包含四点内容，同学们课下要加强学习，熟练掌握，谢谢大家！

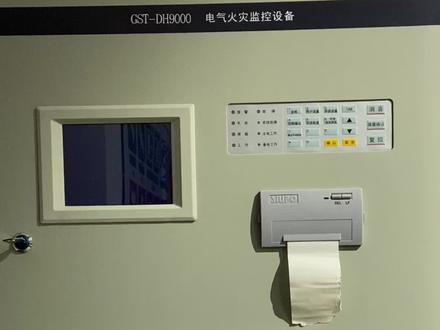

今天跟大家分享一下海湾 gst dh 九千电器火灾监控设备的一个自动禁止和自动允许转换的一个操作啊。现在这台主机没有开机，我们先来开机， 那么大家知道啊，开机的时候应该先开主电源，再开被电源啊，这边有两个开关，这是主电开关，这是被电开关啊，主电开关控制的是我们的交流电，二百二十伏的电，然后被电开关控制的是我们的蓄电池啊，开机的时候先开主电开关，再开被电开关。 现在呢，这个控制汽车进行一个自检啊，包括屏幕，包括声响，包括我们的指示灯， 那么自检结束，系统正常工作啊，大家看一下，现在这个工作状态是自动 禁止状态啊，自动禁止呢，也就代表着手动是允许操作的，我们如何把它更改为自动允许，大家看一下啊，这个我们的键盘操作区里边有一个二，叫用户设置，我们按一下啊，屏幕出现的是 呃，一，时间设置二，打印设置三，输出控制方式，四，屏幕保护设置，我们按三，输出控制方式，按这边这个三啊看一下， 然后里面出现了一，自动输出控制，二，手动输出控制，现在这个量条就在二，手动输出控制，也就是手动是允许状态，所以自动是禁止。那么如何更改为自动允许， 需要把量调调到一那个位置啊，那么需要按的数字是一，那么大家 看一下，下边已经改成自动允许了啊，那么现在就是一个自动允许的一个状态，那么我们操作完成了，就可以按取消键 就完成了操作啊，但是如果这个过程中有一些其他的同学误操作了上下键跟 tab 键，那么是完不成操作的啊，需要呃，赶紧再来按这个我们的数字键啊，也就是说我们重新设置一下啊，比如说有的朋友学完了 按二用户设置，然后里边的三按三啊，找到输出方式。 然后呢？比如说考试考管理，让你改成自动禁止，然后量调在一的位置，你按向下的键是不管用的啊 啊，按 tcb 也是不管用的啊，必须得按数字二，那么这个量条下来了以后就变成了 自动禁止，也就是手动允许的方式啊，一定要注意。然后操作完成了，按考官的要求，操作完成以后，我们可以按取消键来回复到我们正常的这个监控界面就可以了啊。

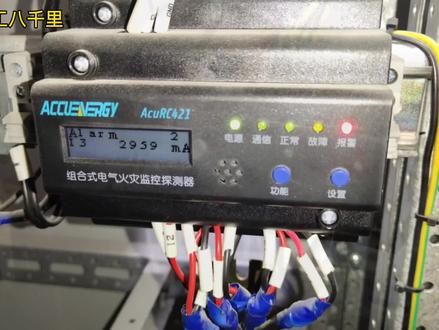

大家好，欢迎收看八千里的视频，这是一个场战的低压配电池，我们今天来介绍一下低压系统电器火柴监控设备， 这个呢是电气火柴监控设备的主机，他安装在低压配电室门口的墙壁上，现在我们可以看到他已经报警了，报警值在两千多毫安， 报警值的设定呢一般在三百毫安到一千毫安之间。下面呢我们先来看一看这套系统的设备组成。 在每一个低压配电柜，低压快橱柜里，每一个出现回路装有这样一个剩余电流护管器，它采集每一条出现回路的剩余电流，我们可以看到全部电缆穿过这个护管器，零线也应该 穿过，没有穿过是错误的地线不用穿过。这个设备呢叫电气火灾监控探测器，每一面柜子装有一台，每一条出现回头的剩余电流汇集到这个装置，这个装置在和主机之间用四八五通讯线进行连接， 把检测到的剩余电流的数值传到主机组合是电气火灾监控探测器，我们可以看到他支持八路报警指的设置在三百到一千之间。 这个呢就是剩余电流互换器，它的内孔尺寸有大有小，根据需要来配置。定一次电流一千毫安，额定二次电流零点五毫安。这一个呢内孔尺寸就大一点，一百五十毫米， 额定一次电流二次电流也是一千毫安和零点五毫安。下面呢我们就来看一看电气火灾采集剩余电流报警的原理。剩余电流呢又称泄漏电流，它是低压配电泄漏中各项含中性线电流水量和 他的计算公式就是采集 abc 三项加上零项的使量和。当剩余电流不等于零的时候，表明系统设备对大地有漏电，这些微小的漏电不足以跳开开关，但他却是一个比较重大的隐患。 所以呢，剩余电流监测适用于低压系统，防止电机、电气、火灾以及设备损坏的一个有效措施。剩余电流的报警值一般在一百毫安到一千毫安之间的范围， 默认报警设置时是五百毫安。这个呢是原理接线图，注意零线是要穿过护管器的。今天呢，就先介绍到这里，走，我们去工地干活。

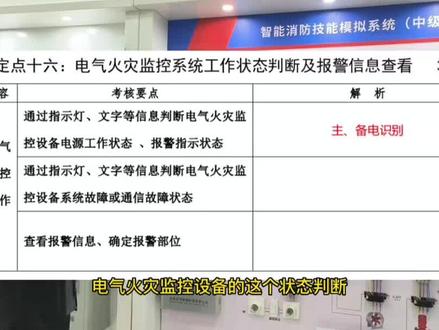

大家好，我是郭老师，现在呢鉴定考点十六电气火灾监控设备的这个状态判断及信息查看。鉴定考点十七可燃气体探测报警系统信息的查看。还有鉴定点十八电气火灾监控器和 可燃气体。我在帮你控制器的保养。三项放到一起养啊。首先无论是电器还是可燃气体监控设备，他们山东中海的设备长得是类似的工作状态判断的。通过刚才的主机也讲过，看什么呀，指示灯区哪个灯亮读哪个 报警灯亮表示有火警。故障灯亮呢，表示有故障，消音灯亮表示有消音。当前主电供电，这是他的一个工作状态。那我们看一下怎么查看一下火警。 首先按一下按键，把屏幕点亮，第一栏报警的位置往上一调，写着了一杠零零幺杠一剩余电流互感去漏电。报警值 一次一百七十四毫安。把这个读出来就可以了，会判断可燃气体是一样的。那么接下来说一下电气火灾监控器和可燃气体的保养。 保养。所有的控制器保养都是类似的电梯监控设备。第一步是什么呀？首先切的电源，把主备电关掉。第二步用毛刷等工具清扫 里面的灰尘啊，看在接线处的位置，看看接口有无氧化或者锈蚀加以处理。那最后保养完毕，把开关都打开，关上锁住，恢复正常工作状态。
