变频器接压力表控制水泵如何设置参数
大家都知道变频器恒压供水线路都是使用远传压力表控制，有同学就问电接点压力表可以控制吗？当然也是可以的，今天就给大家分享一个使用电接点压力表控制恒压供水的方法。 这回我们要先设置变频器参数。第一项 p 零零，主频率来源设定，我们设为零四，由面板旋钮控制， 按一下功能键显示 p 零零，按确定键进入，按向上键调到四，按确定键保存并退出。 接下来 p 零一运转信号来源设定，肯定是外部端子控制了，我们设为零幺，按确定键进入 p 零幺，参数调到一，按确定键保存并退出。 接下来 p 四零我们要设置多功能端子 m 三，参数设为十八，计数器触发信号输入，按向上键调到 p 四零， 按确定键进入，参数调到十八，按确定键保存并退出。 接下来 p 四一，我们要设置多功能端子 m 四，参数设为十九，清除计数器 下一项 p 四六，多功能输出节点我们设为十三，计数值到达指示。 最后一项 p 九六计数值到达设定我们设为一次就行。 都设置好了，开始接线，首先我们要了解电接点压力表输出的三根线，黄色线为公共端，红色线为上限端，绿色线为下线端。黄色线接到 g n、 d 端子 并引出一根线 连接到无源继电器常开端子 r a， 然后从公共端 r c 输出一根线，连接到运行指令端子 m 零， 将压力表输出的绿色线连接到多功能端子 m 三，红色线连接到多功能端子 m 四， 都接好了，我们试一下送电后，变频器直接运行了电机运转， 因为电接点压力表没有压力，公共端和下线端导通中直接给变频器发送了运行命令。 当压力表时针慢慢上升，到达上限设定时针，变频器频率下降，直到电机停止。 压力下降，时针慢慢回落，到达下线设定时针后，电机又开始运行了， 按一下停止按钮会停止变频器，这就是恒压供水的全过程，感谢大家的支持！
粉丝27.7万获赞129.2万
相关视频
00:40查看AI文稿AI文稿变频增压泵调压力就是这么简单，赶紧看一下你家的增压泵压力调对了吗？以我麦棒十几年经验，一定要教会你！ 我们一个不小心看到增压泵面板上有个加号按钮，又手痒了下，疯狂往这个地方怼， 然后发现压力表上到了一个数值，不动了。恭喜你匹配到了这台增压泵在你家能达到的最大压力点。但是我们必须要做减法，把压力降减下来，不然你会发现家里的耗电量剧增。 这是因为压力处于机器输出极限值，增压泵会停机困难。但是我劝你不要深究里面的原理，因为知识面太广了。
92踏水前行的陈同学
05:05查看AI文稿AI文稿我就想调一下压力嘛，水泵怎么接的？先给我看一下水泵 啊，压力表。那个红绿黄线都兑好了吗？都兑好了，通电 喜爱绿的按钮看一下水泵方向对错，先试一下。呃，点哪一个绿的启动按钮启动。 你现场确定一下水泵的方向对不对？有办法确定吗？这是什么水泵 确定好了，政法已经确定好了是吧。对，好哎，停止停掉。 我想问一下咱的变频出厂的时候一般设置几个压力？我用的是十公斤的压力表啊，每个场合水泵都不一样，这个你现场自己看情况调，然后功能键 按一下。手机对着显示屏太阳照的有点看不清。拿好一点啊，我这边反光 f 零点零零 来哦，上接头递增按六下调到 f 零点零六，好了。确认键确认啊，一位零点零过来改成二零点， 解铃 二零点零。对，这样确认。移位键移过来改到三点零零。 f 三点零零， 好了，确认一零一零幺零幺幺， 确认确认 三点三点零一，三点零一，然后调一个睡眠延时时间调短一点吧。然后上箭头 调到三点幺二，确认一百一百改成五十五零点零零， 确认五十点零是吧，确认。嗯，好了，功能键退出 再推出，然后点运行启动。好，现在就是按递增设定压力，压力就是压力表的百分比，你按上 箭头调到三零点零就是三公斤压力啊。啊。按住，一直调上去，按住不动他会调上去的。地震按住一直按住，不要放啊， 我需要五个压力，就调到五点零是吧。五十点零。五十点零。 不是，这边是两个数，继续调，你看一字条 啊，五十点零。对，这个好了， 这就行了吧？ 是的，然后你看压力表上去，压力达到了的时候他会降平的。啊，那现在就是屏幕上显示五十，怎么能返回显示频率？呃，这个显示的就是频率，只有你按上下键的时候抬出来那个数字是压力 啊，也就是压力的话上下就可以直接调，是吧？对，好嘞 好嘞，谢谢啊。好，你试一下啊，压力调低一点，试一下能不能休眠啊？行，好，知道了。好，就这样，再见。好。
757智点工控

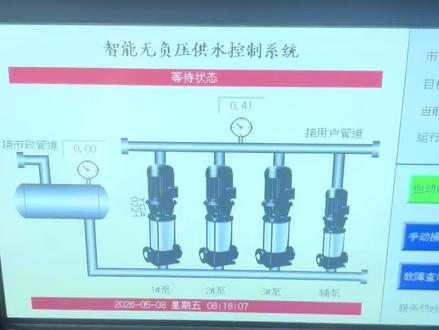

01:24查看AI文稿AI文稿今天教大家恒压变频供水设备参数设置方法。首先点参数设置第一行供水模式选择有水箱恒压供水模式，无负压供水模式。以水箱恒压供水模式为例， 下一步进入水泵选择，实际当中我们有几台水泵就选择几台水泵，这里有一号泵，二号泵，三号泵、四号泵。 下一步进入出口传感器状态，由于我们用的是远程压力表，所以我们要选择零到五伏的输入传感器，量程就看远程压力表的最大数值，我们选一点零。 下一步是入口传感器，入口传感器多用于无负压供水模式下，我们采用的是恒压变频供水模式，所以这一步可以跳过切泵条件 公屏减泵延时，这个时间千万不要设置过长，因为如果设置过长，系统会超压导泵时间，这个就很好理解了，也就是说我们设置每台水泵多长时间？一轮换休眠设置， 这里我们先勾选起用主泵延时时间三十秒，主泵休眠频率三十赫兹，唤醒压力偏差零点一兆帕，可以设置成比如零点零五。 参数设置完成后，我们点保存恒压变频供水设备屏幕参数设置完成，下期我们讲解变频器参数如何设置。
164长春吉润供水设备工程

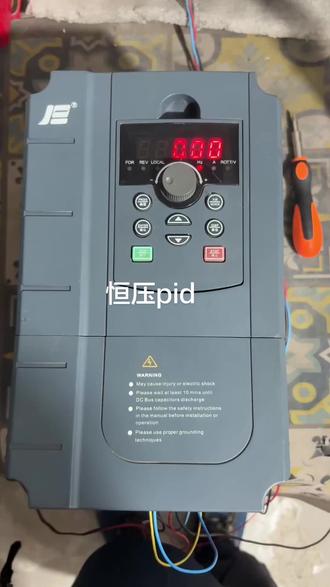

01:17查看AI文稿AI文稿苏州聚联变频器勾 l 九幺零系列恒压供水 pid 设置， 首先我们点 program 键找到 h 零零，点击进入， h 零零杠零二，点击进入，把里边参数值设置为零五，也就是由嗯 pid 给给进频率，然后我们返回， 然后我们找到 h 杠零九测试组，这是专门设置 pid 的， 嗯，基本 h 九九杠零零全波震就行。九九杠零一，点击进入，设置了百分之十的那个频率，也就是五赫兹， 然后点击确认，我们返回验证，然后我们现在现在就是设置百分之十的频率，这就是五颗字，我们点击启动，我们加这个模拟电磁气，相当于两盘压力表调节，电磁气 肯定会启动，当那个大一上的弹力值的时候会停止，小一上弹力的时候就会追踪这个频率，启动停止。
01:15查看AI文稿AI文稿上期我们讲解了恒压变频供水设备屏幕参数设置方法，屏幕参数设置完以后，打开自动变频器没有反应，这是因为没有对变频器进行正确的参数设置所导致的。本期教大家恒压变频供水设备变频器参数设置方法， 在最后将会为大家附上整个参数设置流程表，欢迎大家点赞收藏。恒压变频供水设备变频器参数设置。首先我们打到 f p 零一 变成一，恢复出厂设置，然后找到 f 零零二， f 零零二变为一端子控制， f 零零三变为二 a r 一 输入， f 六杠幺零变为一自由停车， f 五零二变为一运行指示， f 五零三变为二故障输出。 至此，恒压变频供水设备变频器参数调试完毕，我们启动恒压变频供水设备看一下效果。 恒压变频供水设备运行指示灯亮， 水泵加速运转。
01:04查看AI文稿AI文稿恒压供水接线方法与参数调试远传压力表接线，红色对应的是 g， n， d， 绿色对应的是十伏，黄色对应的是 ai。 一、下面我们进行参数调试。首先我们先按 p r g 显示 p 零，然后我们再按 and 上升到 p 零零三 i n t 上升改为八 i n t 按一下 p r g 上升到 pa， i n 上升到 pa 零幺 i n， 这是设定压力值，我们出场是五公斤。首先按 n 上升到 pa 零四，按 n 设置压力表量程，我们压力表是十公斤，我们用的参数是十，如果是十六公斤，我们把此参数改为十六点零 i n。 按两下 p r g 横压供水参数调试完成。接下来进行压力休眠调试，我们出场默认是五公斤。首先我们按下热运行键，压力缓慢上升， 当压力至真表达到零点五兆帕以后，变频器开始降频，进行休眠模式。当压力下降为零点四兆帕时，压力唤醒成功，变频器缓慢启动，当压力再次达到零点五兆帕以后，压力再次休眠，压力唤醒，休眠调试完成。
04:18查看AI文稿AI文稿变频器恒压供水不是接根线，调个参数就完事？搞水电安装的，谁没接过恒压供水？变频器、压力传感器、水泵，三样东西，一连，参数一设，水压稳稳的，看着简单，可真干起来不是压力震荡，就是变频器频繁启停，有的甚至烧水泵。 这到底哪出了问题？我告诉你，横压供水不是接根线就完事！ p、 i、 d 调不好，比不调还糟糕。先弄明白变频器是怎么横压的，压力传感器，把水管压力变成四到二十毫安或者零到十伏信号送给变频器。变频器里面有个 p i d 调节器， 它把目标压力和实际压力一比较，算出偏差，然后自动调整水泵转速，压力低了提速，压力高了减速。 理论上，这套系统能让压力稳得像一根直线。最常见的问题是压力震荡，变频器一会加速，一会减速，压力表时针来回摆。洗澡的人感觉水温忽冷忽热， 为什么会震荡？ p、 i、 d 三个参数没配好， p 是 比例，反应快慢， i 是 积分消除净差， d 是 微分，提前抑制波动。很多人只会调屁 屁，调大了系统就发疯似的来回冲屁，调小了压力半天拉不回来。 i 乱设，压力永远差那么零点几公斤， d 乱加，系统神经质一样乱动。那到底怎么调？有一个笨办法，但非常管用。先把 i 设成零， d 设成零，只调屁， 从小到大慢慢加，直到压力开始出现轻微的震荡，记住这个 p 值，然后把这个 p 值减半，作为最终的 p。 接下来调 i， 从大往小调， i 值越小，积分作用越强，慢慢减小 i， 直到压力能在设定值的正负零一公斤内稳住又不震荡。 最后如果系统反应太慢，适当加一点 d， 一 般不超过 p 的 十分之一。记不住这个顺序没关系，记住一句话， p 决定强度， i 决定精度， d 决定速度。没经验的先把 d 设零，只调 p 和 i。 另一个常见的坑是睡眠频率和唤醒压力，不会设深夜用水少，变频器把水泵压到很低的频率，但水泵有个最低转速限制，频率太低，泵不出水还会发热烧坏，所以得设一个睡眠频率。比如二十五赫兹， 当变频器连续三十秒都只跑二十五赫兹，就说明用水量太小，干脆停机。同时设一个唤醒压力，比如目标压力是四公斤，设唤醒压力三点六公斤， 当压力调到三点六以下，变频器自动启动。这套逻辑能省电保护水泵，但很多人压根没设，结果变频器一晚上低频空转，第二天泵头发烫。 还有第三个坑，远传压力表的接线错误。很多老电工还在用电阻式的远传压力表，三根线，这种表到了震动大的地方，触点来回跳动， pid 调节器收到的是乱码，压力自然稳不住。解决办法是换成四到二十毫安输出的压力变速器 抗干扰精度高，参数好设。如果非要沿用旧表，在变频器参数里把反馈滤波时间调大，比如设零点五秒过滤掉跳动。说个真事， 有个小区二次供水，变频器横压压力震荡的厉害，住户天天投诉，物业找来一个所谓老师傅，把屁从零五一路调到三点零，越调越震，最后换了个懂屁 id 的， 先恢复默认值，把 i 从一秒调成五秒，再按上面的步骤重新调屁和 i。 压力稳了，投诉也没了，前前后后花了半小时没换一颗螺丝。所以接到恒压供水的活，别光顾着接线，先花时间搞明白 pid 怎么调，调得好，水泵省电，管网安全，住户满意。调不好，压力震荡，水泵频起，设备折寿。 最后送三个实际参数，起步值根据现场再细调， p 等于零五到二点零， i 等于一到五秒， d 等于零。从低压区开始试，别上来就满压调试水锤能把管道干废。 如果你是第一次跳 pid， 在 管路末端接一个压力表观察反应，比盯着变频器面板靠谱得多。你调横压供水踩过什么坑？我是老陆，分享知识更传递安全，咱们下期见！
1789路路大顺＋基础电工课
01:17查看AI文稿AI文稿三千三晶变频器，八千 b 系列，嗯，恒压供水 pid 调节，首先我们找到 f， 找到 f 零， 然后点击进入，找到 f 零到零三，点击确认，点击进入，把这里边指示为八八，就是由嗯 pid 指令的频率， 我们返回，再找到 f 零九， f 九，这就是 pid 参数，我们进行设置，然后设置为就是基本上默认就行， f 九杠零零就是这个 面板给这个屏幕，然后零一，然后我们现在用这个模拟这个变位器，当相当于远程压力表退回它，这已经设置好了，我现在启动 当这个调节这个软性压力表，呃，离它远的时候，它再追随这个频率快速的往上升，然后我们大于的时候就减小。
00:34查看AI文稿AI文稿频率上下线怎么设？水泵五到五十赫兹，风机三到六十赫兹，叠设置零赫兹非常容易烧机器重载加速减速时间设多少？大约等于十秒，设置三秒非常容易跳闸。 v f 曲线怎么选？普通电机线圈，风机水泵用平方曲线节能百分之三十。低频启动无力怎么办？转矩提升至百分之五到百分之八，别超过百分之十，否则电机烧毁。 恒压供水 pid 怎么调？ p 等于二到五， i 等于十到十， d 等于零点，一到零点五稳得一批。
2455纽柯传动
00:25查看AI文稿AI文稿新手不会设变频器参数，记住这几步就够用了。首先把电机额定功率、电流频率按铭牌输进去，再设置加减速时间，防止启动跳闸、机械冲击。常用的正转反转关子启停模式。调好 风机水泵设成恒压运行，重载设备适当放大保护参数，不用乱调。复杂功能按这个流程设置，好用又不报错。
110德沃变频器厂家直销
02:23查看AI文稿AI文稿变频器接入电接点压力表参数设置，断电后，根据电接点压力表说明书确认匹配的接线方式。接线完成后 需要盖回变频器面板通电。设置参数。第一步，按两下设置键，屏幕显示横杠，再按加号，到时 按设置确认，此时显示 p 零零点零幺。第二步，按一下设置键， 将幺幺九改成二十八，先按减号，将九改成八，再按两下一位键，到百位，按减号，将一改成零。最后按一下一位键到十位，按加号，将一改成二， 按设置确认，此时显示 p 零零点零二。第三步，按设置，按加号到二十六， 按设置确认，此时显示 p 零零点零三。第四步，按两下一位键到百位，显示 p 零二点零，按加号改成 p 零二点零。一按设置确认， 再按减号，将六改成五，按设置确认。 第五步，按两下返回键，回到主菜单。第六步，按浮球键，浮球灯亮起， 电接点压力表参数设置完成。接下来我们测试一下电接点压力表是否设置成功。电接点压力表压力值慢慢爬升至下线，还在正常启动，打于上线后停机， 当压力值回落低于下线，水泵启动， 通过电接点压力表将压力值保持在一定压力内，控制水泵启停，电接点压力表设置成功。
2东音泵业
00:55查看AI文稿AI文稿今天我们来看一下电接点压力表控制变频器应该如何接线。首先将 l 一、 l 二、 l 三分别接到变频器的 r、 s、 t， 再将 u、 v、 w 与电机连接。再来看电接点压力表，它的输出有红、绿、黄三根线，黄线接变频器端子至 n d， 然后将至 n d 与常开端子二 a 连接，再将 r c 与 m 零连接，接着将电接点压力表的绿线接到变频器端子 m 三， 最后将红线接到 m 四，就完成了。我们按照图上把参数设置好，然后打开电源，用气压模拟恒压供水过程。 按下变频器启动键，电机开始运行，压力表的压力开始上升。当超过压力表上限位时，变频器频率开始下降，电机转速下降，直到变频器频率为零，电机停止 压力表的压力下降。当低于压力表下限位时，变频器频率又会开始上升。如此重复前面的过程，你学会了吗？
421工业帮图书教材
04:26查看AI文稿AI文稿今天给大家讲解一下远传压力表设置恒压供水参数是如何接线和设置参数的。首先我们看到我们压力传感器的 表盘上有三条线，一个是黄色、红色和绿色，这三条线分别怎么接到变频器上去，现在我们演示一下。首先我们把远传压力表的线对应的接口接上 压力表那边，接完以后我们就需要接变频器这边要注意的是压力表上的红色接到变频器的 g、 n、 d 压力表上的绿色接到我们的十伏，黄色接到变频器的 ai。 接完线以后我们设置参数，首先设置参数，按编程键也是一样，按上键找到 f f 确认，找到 f f 杠零一确认，按上键调到一确认恢复出厂。设置完成以后，再按下编程键，按下键找到 f c 确认，按上键找到 f c 杠二十八， 确认，把二十八调成一，确认 f c 杠二十九，再确认，把 f c 杠二十九也调到一，然后确认 fc 杠三十是我们的压力表的量程，这里是十六，如果我们的压力表是一点零的，这里就需要调成十，这里我们的压力表是一点六，所以说我们就不需要调这个参数，按确认键 fc 杠三十一，确认 fc 杠三十一是我们的设定压力，这里我们需要把我们的设定压力，比如说设到四点五兆帕，然后按确认键 fc 杠三十二， 按上键找到 f c 杠三十三，然后确认 f c 杠三十三是我们的唤醒压力，唤醒压力我们设定压力是四点五，我们的唤醒压力我们需要它是四点零，这里就需要调成四点零，然后确认 f c 杠三十四是我们的 唤醒延时，唤醒延时默认的是五秒钟，可以不设置，然后按确认 f c 杠三十五， f c 杠三十五是我们的休眠频率，这里我们需要休眠频率，比如说是四十赫兹或者是三十赫兹，我们就可以自由调节，这里我们把 休眠频率设置成三十赫兹，然后确认 f c 杠三十六是我们的休眠延时，也就是到达这个休眠频率和休眠压力以后，它延时十秒钟休眠，然后这里十秒钟，我们不用设置，按确认键， fc 组参数设置完以后，按下编程键返回，按下键，找到 f 零，确认上键，找到 f 零，杠零二，确认 f 零，杠零二，确认一下是否为七，如果是七就按确认键不用设置， 然后按编程键两次返回，这个时候按移位键，可以看到我们的设置压力是四点五，再按下移位键，可以看到我们的反馈压力为零点二九， 因为我们的压力表现在是指向零，他这里显示零点二九，就需要把压力表校准一下，按编程键上键，找到 f 六杠十三 确认，把 f 六杠十三这里设置成零点三，然后确认，然后按编程两次返回，现在看到反馈压力就为零，这个时候如果 我的压力表有动，这个压力就会自动变化，现在显示的是二点八兆帕， 回到零它就是零，这样我们的压力表设置的恒压供水参数就设置完成。
21浙江佳业电气

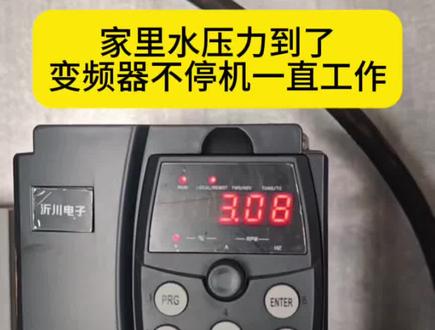

03:04查看AI文稿AI文稿家里抽水的变频器水的压力到了还一直工作，每月电费都多了一倍，然后看一下是不是变频器有问题。现在启动没有啊？启动啊，就是这个手动启动啊。嗯，好嘞，好，看一下整个柜子啊整个柜子你看一下就是个变频器一个开关啊。 啊对，压力表外面设定多少公斤吗？外面设定零点四，你看现在又往上涨了啊。设定压力在哪里设定这不设定压力吗？这个这个这个是吗？对， 往左边扭一点，再扭一点。嗯，扭不动了扭不动，扭到底了扭到底了，要松了这个松了，把这个扭一下。嗯，调到最大看一下最大。嗯，一千六一千六调到四四百四百 啊。嗯，好好，现在启动一下。现在启动啊。嗯嗯，还是一直在转啊？还在转。压一个还在上啊啊上五五公斤多了啊。反正吧，不停啊啊对，不停。嗯，好，停掉，你设定到四公斤他应该是到五公斤马上就会停啊。 对对好。嗯，好了，接掉了，去压力表那边看一下。压力表好看，红色应该接 a r e。 那 那不对啊，重新接一下。蓝色接红色啊，接掉是吧啊嗯，你现在没动呢还是不对哈。 p r g。 啊，我现在再点。嗯，按到幽灵 啊，幽灵确定，幽灵零九，幽灵零九，嗯，确定。嗯，二点二。现在是不是二点二看一下压力现在是 零点差不多啊二点二差不多。这个最大的你看到没有？是一，然后那个调压力的是十一点六。调压力的。这个是一点六吗？十六公斤吗？ 啊这个是啊，以前改过的，然后呢压力表和这个对不上。那就把那个里面改一下，变频器里面 f 一 f 一 零四零四。嗯，确定，确定，嗯，改到一千。改到一千 啊？确定，确定。嗯，然后四百。启动一下啊，启动一下啊，到那个四点零，他停不停就行了。那个压力表四点零，这个上面显四点零才对。看一下压力到四没有？到了这个表上到了，这个没到。嗯嗯， 有一点是对的。好，现在退出去看一下那个评论啊，换过这个表，这个老表在这。对啊，我就说嘛，那个因为他因为他外面写的是十六公斤， 现在这个表又是十公斤。那我就说他肯定是换过到这了以后，然后他就啊这就 ok 了是吧？对啊，参数没问题，就是这个表算到没算对，这个你看嘛，手上那个是多少的？ 手上那个是一点六的。对啊，我就说他这个不对吗？还有翻了过后他把线也接错了。啊，他把线还接错了？对啊，明白了。好嘞好嘞，谢谢，谢谢。好，再见啊。
478德阳市修变频器小杨
02:04查看AI文稿AI文稿你知道吗？很多老师傅还不会用三菱变频器做恒压供水，今天手把手教大家全套实操方法，一看就懂。首先接线部分，主回路正常接线即可。咱们重点来讲控制回路， 只用一个旋钮开关，直接接 stf 和 sd 端子，打开旋钮就能直接启动运行。再来说远程压力表精准接线，大家记好线色对应的接法，变频器的十号端子只输出五伏电压，十号端子接压力表的绿色的线作为供电线，四号端子接压力表的黄色的线属于信号传输线。 五号端子接压力表的绿色的线属于公共 g、 n、 d、 d 线。最关键的一步，千万别忘了，必须把 r、 h 和 s、 d 端子短接才能正常开启 pid 稳压功能。拨满开关必须打到微有效电光。接好之后，咱们按照这个顺序依次设置参数一、 c 六，打到 c 六 这个零，调准信号，输入零点，然后 p 幺二八 这个二十设定 pid 副作用模式幺二九，比例系数根据现场工况灵活推调。幺三零积分时间根据实际稳压效果自行调整。幺三三，自行设定目标压力，这个参数按照零到百分百的百分比来调整。幺八二 等于十四，将 r h 端子设为 pid 启动功能， r h 参数不是十四， pid 功能就启动不了。二六七等于一，适配本机零到五伏的电压输入。最后 p 七十九、 p 七十九设置等于二，切换成外部端子运行模式。 本套接线方法和参数全部设置完成，后期现场调试使用。想调整水压，直接修改 p 幺三三里的百分比值就行，省时又省事。想要学习更多公共实操技巧，领取全套调试资料，大家可以进咱们同行交流群一起探讨学习，职场疑难问题也能随时交流解答。
