信捷触摸屏内部寄存器怎么使用
粉丝4.5万获赞22.9万
相关视频
02:58查看AI文稿AI文稿哈喽，大家好。嗯，最近好几个小伙伴问到同样一个问题，就是关于我们细节啊啊，触摸屏数据输入被限制，就是提示对象值无效啊，他提示的范围是有效指示在零到两万零四百七十九 这个区间。嗯，因为我们 xt 五 prc， 特别是在固件版本为三点四点六级以上的时候，他的计算器范围最大只是第一 啊，六万九千九百九十九的。那么关于这个触摸屏啊，输入的这个植被限制啊，今天就为大家来进行一个揭秘，看一下我们现在这个，比如说用这个双击输入啊，现有的这个版本软件，比如说我要设定一个这个 值相对比较大，嗯，比如说是六万五千五百五十五，那肯定是不行的，这项值无效，其实是零到两万零四百七十九的这个范围啊，肯定是远远不够的，因为我们最大差第五的话会做到六万九千九百九十九个， 怎么办呢？首先我们打开这个软件的这个所在安装的这个文件夹目录里面啊，属性找到我们文件夹所在的位置， 找到 dws 这样一个文件夹啊，再找到我们相位，即是擦地的，细腻的皮水啊，细节擦地，再找到对应的一个文档，对应的文档找到 大概就是对象八十三，对象八十三，说明一，在最下面二三十四， 腿长八十三 啊，特像八十三。说明一啊，这个， 这就是一个阿波杰克塔啊， ats 瑞迪斯库尔普万，就是翻译过来应该就是一个啊， 对象八十三哈，说明一，这样一个，把里面的这个迈克兰蒙本这样一个上限值两万一千四百七十九，改成我们最大支持的一个上限是六万九千九百九十 九啊，看我们家 s 保存一下关闭，这个时候我们再打开这个 prc 编程软件啊，再看一下这个时候我们设设置这个纸会不会被限制？ 比如说我设定一个六万九千九百九十九，六万九千九百九十九啊？其实啊现在就 ok 了。
01:49查看AI文稿AI文稿最近在用信捷的 plc 分享下常用的计存器和编程技巧说明，技巧主要包括以下几个方面，一、充分规划各个功能区在编写程序时需要充分规划各个功能区。二、 考虑四伏步进功能和气缸手动功能的应用，手动操作时可以通过设置不同的参数实现对电机的精确控制，而气缸手动功能可以实现对气缸的手动操作，方便调试和维护。 三、报警的实线，在出现异常情况时及时发出报警信号，以便及时处理，这也是编程时需要考虑的一个重要方面。 四、自动步进 s 要用的功能通过设置自动步进 s 要用，可以实现程序的自动运行和调用，提高系统的结构。五、使用框架思维编程法将复杂的编 编程任务划分为简单的步骤和模块，使用框架思维来组织代码，可以简化编程难度，提高编程效率。六、学习基本顺控指令和应用指令熟悉 xd 系列可编程控制器的基本顺控指令和应用指令的种类及其功能，能够更好的理解和编写程序。 七、高速技术和脉冲输出功能的应用了解 xd 系列可编程控制器的高速技术和脉冲输出功能，可以实现四伏步进精确控制。 八、通讯功能的实现，熟悉 xd 系列可编程控制器的通讯功能，包括 modest 通讯、自由格式通讯等，可以实现与其他设备和系统的数据交换和通信。九、看着大佬们的案例学习 通过查看和分析真实的编程案例，可以更快的掌握编程技巧和方法，提高编程实力。总的来说，信捷 plc 编程需要掌握一定的技巧和方法，还需要不断学习和实践，不断提高自己的编程能力。
30超流工控
00:37查看AI文稿AI文稿细节触摸屏多国语言的切换原理很简单，改变 pfw 幺零幺的值就可以了。 如果我想显示中文，把 p f w 幺零幺设为零。如果我想显示英文，把 p f w 幺零幺设成一。 在文字创当中勾选多语言标签，在这个里面，文字标签库这里写中文，这里写英文，就这么简单。

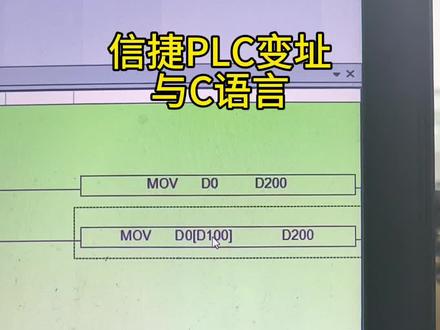

00:41
00:09

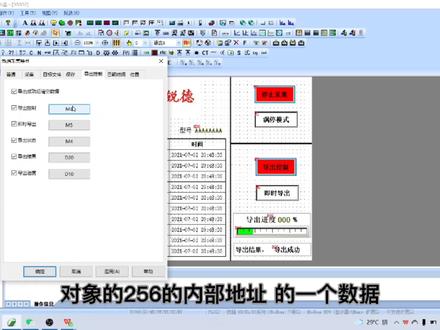

10:17查看AI文稿AI文稿我们在这个部件里面找到数据采集，保存下面的这个数据采集导出， 找到这个数据采集导出，他因为是一个隐藏文件，我们可以随便放在一个某页面啊，放在某个页面以后打开它，这里有一个存储 容量，这个存储容量其实就是我们的一个 excel 表格，相当于表格中的一个遗嘱 组数为例啊，这里我写的是以十组为例，这是多少行呃，采集导出的一个数据的总的一个组数啊，他的最大是六万五千五百三十四行 啊，表格包括我们细心的伙伴长期可以看得到，包括表格里面他最大行数也是这个行数，当然我们实际能不能导出这么多行，具体还得取决于我们这个列。 这个孽呀，所占的这个痣啊，这个痣他是毕竟呃占用了我们触摸屏内部的一些 pf w 这些计算器的，而我们触摸屏的这个范围 最大也就四百万个，说这一块很关键，这个就是我们看一下这个采集的模式，采集的模式就是他一个周期采集吗？多少秒采集一次，这就可以单位秒分十 日啊，进行一个采集的方式。接下来就是看一下关于这个采集的控制，这个采集的控制就是受线圈控制啊，我们说这个线圈对象中的时候，我采集开始 有效，然后这个采集这个模式方式呢，我勾选以后就是一个动态模式，动态模式是什么呢？也是受线圈控制，当这个线圈为零的时候，就是为二伏的时候，他是一个固定的模式，就是一个呃停止模式， 就是满了以后他就停止，然后我们勾选的就是循环，是吧？循环模式的话就是当线圈 m 一置，昂，他就是一个循环采集， 这个触发采集我们我觉得过程我我觉得用不着啊，他就是我点一次，触发一次，他采集一次。 接下来我们看看这个采集采集页面，我们比如说要建多少个列的标题， 比如说我这里见到什么参数一，参数二，产品名型号，是吧？啊？参数一、参数二，我参数一，比如说采集的对象是多少多少的一个地址，我这里也取经为例， 数据类型就是双字，这块要区分好啊，禁止参数二也是一样的。然后就是产品名和型号，这两个要着重注意一下，因为产品名和型号他的数据类型你看我们用的是 是什么？是尊严，对吧？是尊严，这个数据类型他就是一个致富串类型， 因为我们产品名像刚刚大家看我的视频里面，产品名有可能是输入汉字或者字母等等等啊，一些符号组合，所以这个数据类型很重要。再看一下目标文件，目标文件这里默认是设备号，是零， 设备号就是设备编号，就是优盘的编号为零。就在我们的这个底层当中，如果想导出到电脑某一个硬盘的盘符，什么 cd、 e、 f 盘，这个是我们要用到什么主态吗？在主态中使用的时候就是， 比如说我这里面硬盘的一个分区号， c 盘光的是为零， t 盘为一是吧？一盘为二等于一次类推， 当然可以通过这个计算器的方式来改变他的这个符，甚至我们的这个编号，这路径的文件后缀啊，路径的文件后缀，这是这个后缀，四 s v 肯定是不可更改的，除非我们故乡的这个动态指定， 动态指定，我通过计算器来指定这个啊路径的一个后缀，文件名最多也就输入最大八个字符， 不支持中文。接下来我们看看这个下面的一个导出的一个啊文件名的一个方式，我正确选择的一个地 方式就是一次，比如说啊 c 一什么零零零零零零零一零零零二战地震内容区分，这边就是一个保存， 我们保存了对象，采用我们的一个触摸屏内部的一个 pf w 二五六，然后导出了一个控制， 这导出控制很关键，就跟我们这边是同步的了。嗯，导出控制，首先我们导出肯定要勾选，导出成功后要清除触摸屏上刚刚这个里面的 对象的二五六的内部地址的一个数据，然后勾选导出控制，导出控制了，如果不勾选这个 导出控制的话，就是反正我就采集满以后嘛，就自动导出了，如果我勾选了以后呢，就采用这个 m 三的这个线圈来控制，就是我存满以后，这技术数据 我触发我这个线圈，他才开始导出有效，也可以理解为一种死人关系， 就是我们这里的这个导出控制这个按钮，然后还有一个就是及时导出， 及时导出，嗯，我们是一个伤肾炎触发有效，就是点一下他就开始导出，我上一个视频当中就是点了六次，是吧？他就分别导出六次 这个一个赛欧表格，还有一个就是导出状态，这个导出状态他就是反正我制定一个啊对象的一个线圈，我导出完成了以后，我这个外面四就自按了。导出状态 啊，这里就是一个啊，导出一个当状态结果值，然后再看看我们这个导出的一个结果，这个结果他是纯 放在一个计算器里面的，这个计算器我们也是自自己可以定义的，他导出结果结果的话，就是通过计算器里面的值来定位当前的一个啊结果状态。比如说，呃，这个第二十，当等于零的时候 就提示导出成功。这边啊，当等于这里，当等于一的时候就导出设备不存在，等于二的时候，我们的优盘内存低。 等于三的时候呢，就是路见文件明，我们可能就是哪里命名有错误，或者是刚刚我们所讲的，如我们自己 啊定义这个文件名后缀的话，可能就是制服的话啊，再超过八个字或者是 采用中文，他会报到错，等于四的时候，这个值他要读写我们的文件失败，这就是我们的一个导出控制啊。导出的进度这一块讲完了，再看我们的时间和日期，这个导出的， 呃，一个塞，我表格的这个时间日期也好，这个是可以改的，就是月日年啊，或者年月日啊这种啊，可以自己选择的，包括这个时间也是一样十分秒之类的啊，这个位置啊，自己可以定义的， 是吧？这一块的数据导出啊，采集导出的一些，你们的地址跟我们这边是同步的，就是一个啊，就是一个停止采集，还有一个就是循环还是满停， 再一个就是我们的一个导出控制啊，相当于一个死人，然后我们的一个上升出发的一个开始导出功能，再一个就是导出的 这个净度啊，这个计算器当前的一个百分比，我这也做了一个这样的一个垂直帮中途，这个帮中途，嗯，反正就是以百分比形式嘛，上线一百，下线零， 我主刻度就是五吗？你看这里就是，呃，刻度五，一二三四五两段，两段吗？左右两段，中间三段，然后复合度是二。呃，按这个方式来进行一个啊，帮助的一个啊方式进行一个地震， 然后再一个就是把这个当前的一个导出的状态，我们把它做出来就好了，就是做一个口编自我串，是吧？分别计算机等于零一二三四的时候，分别是一个什么状态？ 把它给明细化展现出来。这就是我们的一个啊，触摸屏数据导出优盘或者导出的啊，就是我们电脑端硬盘的某个分区号这样一个啊编辑方式。
18:19查看AI文稿AI文稿大家好，本节讲解触摸屏软件功能 c 函数功能快相关的一些介绍。 本节呢我们先就是简单的概述一下这个 c 函数功能快的话使用，然后我们的用户手册里面，在第七章函数功能快里面有一些简单的一些介绍，就是 c 指令在我们初播明星里面是如何去使用，然后还有一些书写方式，还有些常见的一些库函数，然后有还有我们平内部对象去怎么去用函数写，还有些工程式例 数据比较定时加密这些常用的一些功能。然后我们这个手册里面还有视频里面的话，都是结合一些简单的视力来说明一下关于这个 cr 功能的使用方法， 主要目的是让客户了解这个 c 函数在我们触摸屏软件里面是如何使用的，然后知道一些基本的书写规则，了解在使用过程中的一些注意事项。 我们那个触摸屏的人机界面是支持 c 源的多数函数库的，如果有想要就是更详细的一些，就是函数用法的话，是要去参考那个 c 源相关的一些教材，这个我们是没有的，或者通过一些网站学习那个 c 元的使用，我们的视频和手册的话，只是一些简单的一些常用的使用实力。 首先我们讲一下在我们这个触摸屏软件里面，函数功能快的话，在工程栏的左侧，这里 默认的话是有一个公共函数，双击点开来，公共函数里面的话是全局函数，公共函数里面定义的变量的话，是能被其他的子函数去都任意去调用的， 通常的话我们在这边右击新建添加函数 数，这个键的是子函数，功能快，然后这里的名称的话只能是全英文的或者带数字的，但是不能是中文 qq 一双击打开来，在这个里面去编辑，然后左侧的话是一些我们的库函数， 这边使用的话点点击任意的函数，下面会有一个实用的实实力， 比如说这个 closing 的关闭窗口的，你在这边输的话，比如说我想关闭某个窗口，只要把这边复制 过来，或者在这边双击，他就会到了右边，然后我们在后面二，然后封号结束就是完成了，我们编一下 报错，这是为什么呢？看一下我们的函数编写的话，是要在输入法英文的模式下才可以，我们重新起一行 这个双击过来，然后我们 这是正确的写法，上面是 错误的写法，如果是正确的写法的话，这个指令的话它会是蓝色的，标点符号会是红色的，然后里面的内容的话会是这个紫色的。 我们变异看一下，变异的话是按 f 七或者 f n 加 f 七，这里只报第一行错误， 我们把这改一下， 然后这个标点符号它也是错误的。 z f 七执行成功， 要说一下这里的执行成功，表示当前我这个里面书写的方式或者语法是正确的，但不是不能保证你写的逻辑是正确的，就是说你执行成功， 只是可以下进去，你的语法没问题，可以下进去下触摸屏里面去执行，但是如果说你在触摸屏里面发现执行的效果跟你想要的不是一样的， 你就要去检查这个你书写的逻辑是否正确，这个 f 七的它的排查编译排查，它只能 排查你的语法是正确的，但不能排查逻辑，这是注意的一点。这个标点的就是书写方式的话，在手 里面这里也有书写方式，这里都有说明，可以详细去看。 然后左侧的话看一下，这边常用的还是挺多的， 有一个，呃，最常用的话要说一下 red risk 和这个 right rice 就是读弦， 我们我们就是你放一个部件 里面的话，地址的话有分 p l c 地址和下载口地址和本机内部集成。 这个 p r z 地址和下载口地址的话都是对应的，连接的对方的设备通讯设备的地址。然后触摸屏内部地址的话是我们的触摸屏可供客户用的内部地址。这边 p s b 是为 ps， ps w 和 p f w 都是字， p c w 的话就是系统用的，客户能用的是前面三个，然后他们的区别就是 p s w 和这个 p s b， 它里面的参数是掉电不记忆的，只有 p f w 才可以掉电记忆， 这是要注意的。然后 p s w 和他们这三个的后面的这个地址的话，都是从二五六开始，以后是可以供客户使用。 二五六以前的话是我们触摸屏内部系统用掉的，不能用。这个要强调一下，不能使用，因为二六之前的话大部分是我们系统已经用掉的一些地址。 现在我们来讲一下这个地址在我们触摸屏这个函数功能框里面是如何去使用，有什么区别？ 双击打开来。呃， p s w 的话，我们可以说一下 p s w 它是可以直接使用的，比如说我想要 p s w 三百为一个长量等于八十八， 就可以直接这样写书写方式的，这个写的话七杠二杠八他也有说明， 但是 p p f w 的话，它是不可以直接用的，它是要先去定义的， 那现在眉头定义，比如说我是个单字 w o r d 定义它为 a， 然后封号定义好了之后， 左侧我们可以去读取，可以自己手打 r e a d， 也可以在这边双击 red， 然后键盘上的按住 shift 加键盘上的左括号，它会自动弹出来这个你设定的地址，如果你前面输了，是自己手打的，输的不对， shift 按左括号，它是不会出来那个对话框的，它只会出来一个括号。所以如果说你按的 shift 加左括号没有出现对话框的话，就检查一下你前面的指令是不是写错了。 这里的话我们要用 p f 计算器内部地址 p f w 三百读， 这是除了用 word 确定，然后我定义它为一个变量 a 的话，为啥 a， 然后定好了之后，我要想给他去 定好了之后，这 a 就可以去拿来用了，就跟 p s w 三百的用法是一样，然后我想给他，比如说我想给三百里面再复制怎么办？ 比如说我还想给 pfw 三百里面复制 p s w 三百是直接这样用的。 p f w 的话，我们是要先是要用 right 写的，然后 写在家做口号计算器内部定制 p f w 三百，直接给他在这边写值九九确定 和这边写是要这样去写的，不可以直接 p f w 三百等于九十九这样写，要写要用 right 指令去写， 而 p s b p s b 的用法的话，呃，左侧找一下， 我想置为，比如说我想置为 p s b 三百为 on 的话，这里有个 set， 它像用这个。 我们看一下下面有个实力，这个实力的意思是如果衣服如果 get p s b 三百，就是 get， 就是读取得到这个三百的一个信号， 这个默认的话是读他的上乘也信号，如果你想读下降也的话，就是等于等于零。后面 p s b 三百就是当 p s b 三百直用的时候， c 的 p s b 三百零一，第二次就是反之 reset ps b 三零一就是复位。这段的话，实际的意思是如果三百 psb 三百置位了，将 psb 三零一也置位。反之，如果 psb 三百复位了，将 psb 三百零一也复位。 这是一个两个一个线圈互锁的一个指令，然后我们 p s b 呃赛两个 p s b 三百复位就是职位，就是用这个指令 set p s b 三百 三百这一句指令就是 say the p s p 三百就是这样子。 p s p 三百之位， 如果我读取这个 p c b 三百的信号的话，就用这个 get， 就左侧也能找到 get， 双击过来 get p s b 三百，这个是读取 p s b 三百的一个信号， 就是 p l 呃，触摸屏内部地址三个用法，如果是 p l z。 地址的话，跟这个 p f w 用法是一样的，就是我如果想要去读取 p l z 地址的话， 我是要就用漂的地址来使将漂的地址来使用的话，就要先去定义我的 a， 然后是 re 的， 按 a， d c f 的加左括号，这边的话是节省器。低廉就是要先以定义它为低廉 为，然后写的话也是 the dinning we 这样子去写，然后谓地址也是的 m 零，读取 m 零好微地址的话就要重新定义了。第一步 read， 它会变写的话就是 right， 像这个 m 年之位就是这样写的， right， 呃，刚刚大概讲了一下我们里面的数学格式和地址区别。嗯，现函数写好之后，我怎么去调用呢？ 这边功能键或者功能欲或者部件里面的功能，功能键，功能欲 里面的话，函数调用添加到左侧来双击我添加的这个函数名称，这里有个并行执行和顺序执行。 七杠四常见问题里面顺序执行。第二，该功能函数的任务只有在该功能函数执行完之后才能继续后记的一些处理，因此该功能函数必须有合适的退出条件。 运行执行的话是电脑该功能函数的任务创建新的任务来执行函数 创建新的任务来执行函数，电用者则继续后继的处理。简单的来说，他们俩的区别就比如说，呃， 当我这个函数里面我用到了一个 p l c 的地址做了一个判断，呃，低宁等值等于一的时候， 我去做什么任务，然后我今年值等于二的时候去做什么任务。 这个时候的话，呃，要选择顺序，因为我要先通讯，我要先得得到读取到低龄的值，然后我才能进行下面一步的任务。 如果是并行的话，因为它是和通讯同时执行的，你可能这个时候它值还没有变的话，你可能读的是一上一个值，可能，如果，呃当时通讯量小的话，你可能读了下一个值二。 所以这个如果是病情值，你想要通过那个用标的地址的值来做一些运算的话， 并行执行的话就不太适合，因为他可能会就是得到错误的那个数据， 要这个时候就要选择顺序执行，但是一般情况下的话都是推荐用并行，这样的话通讯速度会更快。 然后我们选择并行之后确定这个时候的话我们去按这个功能键就可以直接函数了。 工程日的用法的话也是一样，这个这个模式的话在之前的案例中我们就讲过是怎么用的，功能里面添加功能函数添加过来，然后这边的话 函数名选择病情执行，确定确定就可以了。
80宁波鸿信自动化
01:05

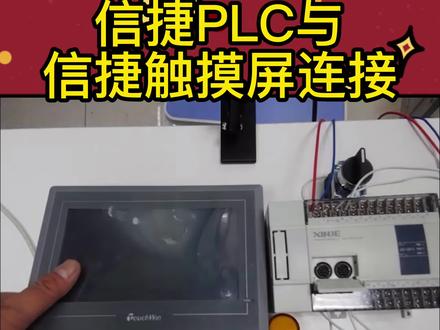

13:51查看AI文稿AI文稿我们这一刻呢，来看一下我们这个细节的一款触摸屏啊，那么这是我们细节系列当中的一款触摸屏啊，触摸屏的型号的话呢，是一个 t 七六五杠 mt 的一款， 那么这款触触摸屏的话呢，他目前来说还不支持与他的网封信啊，他只支持串口，那么这是我们这个触摸屏的背面啊，这是他的型号。然后这个口的话呢，是一个方形的一个 啊，工程下的这个窗口啊，然后这两个的话是一两个串口啊，这两个串口的话都是工头啊，需要注意的是啊，这个位置是我们 psc 啊，一个连接的串口，所以说如果我们这个 通过窗户的方式和 prv 中心两方啊，我们是通过他来进行的，那么这个位置的话呢，大家可能会看得到写了一个道路的道路的这个口 上的功能，然后这是一个爆满开关，这个爆满开关主要是用于恢复出状甚至旧状等等。然后这个位置是我们的电源极限端子啊，电源极限端子，然后电源极限端子的话， 他这个地方是可以拔插的啊，拔插之后大家会发现这里会有这个电源接线段子的标识名称啊，其中二十四伏的话和零伏就是给他供电的，然后这个地方选个 ft 是一个接力段子， 那么我们先给这个冲锋瓶呢，给他接上电源啊，我们只接二十四和零，二十四伏和零伏，那二十四伏的话我们接着用红的 啊，我们还是用昨天 prc 上面的这个二十四个点燃的操作， 把二十四伏都给他接上 啊，然后的话呢，我们再给他将灵符，灵符的话在这里 按零附件的这个位置 好了，这样的话呢，我们这个线已经是降完了啊，那么接下来我们通过这个出，通过这个电脑呢编辑一个画面， 使用我们这个信结触摸屏的编程软件。好，那么我们打开我们信截触摸屏的编程软件，他这个编程软件呢，是他吃饭啊，我们双击 啊，那么打开之后，我们首先呢要建立一个工程啊，建立工程的话呢，我们选择我们的文件 啊，选择新建啊，选择新建之后我们又找到这款屏啊，刚才我们已经看到型号了啊，这是 t e 六零啊啊 t e 七五六的啊， mt 啊，来可以再确认一遍，看一下是不是我们的 te 啊， t e 啊七六五啊，选中之后呢，我们点下一步， 点下一步啊，在这个位置会有一个创口设备，就是和我们的啊，哪一款 ps 进行连接啊？我们这里呢是使用的新捷 xc 系列的啊，通信这个插出的话我们默认就可以了啊，点下一步啊，点完成， 那在这里我们就建立了一个工程啊，建立一个工程啊，在这个画面当中呢啊，我们可以先建立串文字啊，建立串文字，那么这个文字的话呢，这里有这个串啊，还有这个动态文，动态这个串啊，还有我们变长度这个串，我们使用这个串 啊，比如说我们写一个啊 啊字体，咱都可以来音啊，设置啊，我们比如说写一个大字 这个小处啊，字体的颜色咱俩可以来进配置啊，字体的颜色你不能选择为红色啊，点确定 这个位置，我看一下这字体的颜色能不能做更改啊，文本色选中文本色啊，刚才我选的是外观好，这样的话呢，就给这个 在画面当中啊写了串文字，那接下来我们做一个小实验啊，那么等会呢，我打算呢在触摸屏当画面上做一个按钮啊，按一下之后啊我们的 v 零呢就有输出啊，再点另一个按钮的话呢，那我们的 v 零啊就没有输出啊，就通过 啊我们画面上的两个按钮来操作我们这个啊底层的程序啊，让我们的 v 零呢实现一个啊启动啊和停止一个简单的起跑停程序啊，我们可以先写我们的程序啊啊打开我们细节的变声软件 啊还是啊和昨天一样我们先创建一个新工程啊啊要根据我们实际 psc 的型号来建立啊，我们这里是 x 第二的啊，他是 x c 二杠三二二点确定 啊，在这里的话呢，我们来看一下啊，我们先调一个常开点啊 l d 啊，我们先写触摸屏的啊 m 零假如说是我们的启动啊，然后 l d i m 一呢是我们的一个停止按钮啊，然后阿沃特呢 v 零啊，然后我们再实现一个字锁是吧啊我们再插入插入一个节点啊 啊，然后在这个位置我们也是并联啊，并联的话画一个竖线就行了，或者说我们直接使用 o r 指令 啊，偶尔我们的 v 啊这个地方都可以画， 这地方我多做了一步啊啊，那么这是我们的一个啊触摸屏当中的一个启动啊以及停止啊自锁这个简单的修好停，那么我们在这里还做了一个按钮呢，是我们这个 啊，是我们的这个 x 零啊，按下去的时候让我们的 v 零呢也能够有输出啊，就是一个点动，我们在下面再做一个啊， l d x 零啊，然后这个呢是没有停止的 啊，使用这个啊啊切下来，切啊，我们可以把我们的程序先编一下 啊，这样的话就是 m 零按下去的时候啊， v 零输出啊，实现自锁啊， m 一按下去的时候呢， v 零呢就断开，然后我们这个按钮啊，嗯，是在 啊，我们实际接线的一个按钮，这个按钮呢是一个自锁按钮啊，那么我们可以通过这个地方来操作啊，就是说这个线可以并到这个位置 v 零下面来啊，当然我们也可以并到这个位置啊，他们两个可以实现一个独立的控制啊，比如说我们并到这个位置，比如说 啊也受制于我们的 m 一的一个啊停止的控制啊，他们不能不能实现点动了，不能实现点动，因为他启动之后啊，我们必须通过触摸屏上这个 m 一来进行停掉啊。好，那接下来呢我们就来做一下。 好，那么我们在触摸屏当中啊啊找我们一个按钮，找了一个按钮 啊，比如这个按钮关联谁啊？关联的是我们的一个 m 零啊，操作的话呢，这个地方比如说说这个啊，顺势为二，就是一个自复位的按钮 啊，这个按钮的颜色咱们可以来选啊，假如说咱也可以使用默认的有按下和停止两种状态啊，挺确定他这是一个启动按钮啊，选的是启动 那字体的话，咱们选一个稍微小点的啊，这是我们的一个启动，我们可以整体复制 啊，我们再做一个停止啊，选中他之后关联地址的话，那是 m 一啊，操作模式也是损熟样啊，因为我们在程序当中写的是一个起跑停啊，启动啊，保持停止啊，当然也可以就地启动，使用我们的硬件的启动，但是咱没有硬件的停止 啊，关键地址 m 一啊，点确定啊？选中央啊，这个位置的话呢，给他写一下就是我们的停止点确定啊，然后我们再找一个指示灯啊，找一个指示灯，那么指示灯的话呢，我们可以通过他来做 点确定啊，关联我们的地址啊，我们这里关联的话呢，关联我们的 y， 关联我们的 y 啊，那么找一个图片，就是 we on 的时候， we off 的时候啊，一个 y one， 那么上面可以写文字啊，可以使用文字啊，比如说我打开文字啊， we on 的时候呢，我显示的是亮啊， we off 的时候呢，我写的是灭 啊。然后我们再来看五二零点，确定。这个呢，就是我们的一个电机啊，这是我们的这个 外临的一个输出状态 啊，这是我们的电机啊，点确定啊？我们做完之后呢，我们把我们的工程保存一下啊，保存一下啊，你比如说我们把它照到桌面上来啊， 点确定？嗯，保存啊，就这种形状。 好，那接下来我们就需要将我们的工程呢下载了我们的触摸屏里面啊，那么下载之前呢，我们先送下链， 那我们触摸屏的下载的话呢，我们是通过这个啊，背面的这个方孔啊，这个 线的话呢，就是我们打印机的这一条线啊，我们可以把它给插上来，那么这条线的话呢，性别是触摸屏的下载啊啊，这个打印机的线的话，它是需要驱动的啊，它是需要去这个啊信息官网上可以去下载啊， 插好之后我们再插到我们的电脑上 啊，我的电脑上已经装好这个驱动了啊啊，接下来呢点下载啊，下载的话这里有两种方式，第一个呢是中间这个是一个下载的话呢，就是不支持上传的这种下载， 那他的话呢是一个完整下载，你下去之后还可以上传上来啊，我们可以选择他下载。那下载过程当中的触控屏的话呢，会显示这样的一个提示，只能显示劳力， 我们现在就已经下载完成了啊，下载完成，那接下来的话呢，我们还需要将我们的程序啊 pic 程序下到我们 pic 上啊，下载的话还是使用我们的这个 pvp 的线啊，再配合我们的四八五啊，赶紧下载 选中啊，可以下单当前处于超级状态啊，需要调换一下这个啊应该是闭口 啊，我们可以先搜索一下，因为现在我的 usb 口啊连接成功了啊，点确定刚才这个 usb 口调换了一下，他提示下面的提示的是拖机。好，然后我们点下载 电视， 那下载完成之后还是啊，我们下载成品之后呢， prc 的话呢，会处于停止的工作模式，那接下来我们需要讲他达到运行啊，把 pic 的程序达到运行 啊，可以来监控一下我们 prc 的程序啊。好，接下来我们就需要让我们的 prc 啊和我们这个陈国平啊做一下连接啊，他的连接的话呢，我们刚才已经说到了，是用了这个传染口， 这个，这个啊，我们需要找一条线啊，找一个线啊，来进行通进啊， 那我们可以把这个 prc 的这条线给他断掉啊，他因为他用的就是个 dvp 的线啊，这边是母头，那我们把它给插进来啊，我们来看一下，操作一下我们那个 啊，操作一下我们的充电，然后点启动，我们会看到我们的 v 零，这个指的灯呢会突出啊，这个灯呢就亮了，点停止他就停了 啊，并且这个指示灯的话呢也有亮面，是吧？停止启动，停止启动，停止啊，那么啊，我们的按钮的话呢，也可以 操作啊，打到启动啊也能够启动啊，我断开之后他是不能停的，因为这是一个启动信号啊，我们需要通过触摸屏来引擎啊，因为没有切线啊，启动啊，啊，恢复来停止啊，触摸屏也能控制啊， 停止启动，停止。好，今天我们这节课。
917山东九途PLC自动化
15:14查看AI文稿AI文稿大家好，本节讲解信捷触摸屏软件功能配方。 做配方功能之前，呃有三个要注意的，第一是先规划好配方地址分配，确认组数和每组总字数。 比如说我现我们现在做一个板材加工，我们要加工二十种不同的板材类型，但这每种类型它里面的参数是名称是都是一致的，长度、宽度、厚度，那我们现在就是这个配方的话，就是供二十组 每组三个参数，三个字。这里要说一下，三个参数不代表是三个字，因为我现在做案例简单一点就是我们这个长度、宽度、厚度他都是单字，所以是三个字。如果说这个里面 有一个双字的话，那得再加一个字，两个双字再加就是两个，一个双字等于两个字。如果是有带小数的浮点数的话，那必须是双字两个字。 打比方说我长度、宽度、厚度我都是都是双字，那我这里的话就是每组是三个参数，但是他是六个字，二乘以三六个字。 然后就是第二点，刚刚说过辅点数双字是两个字，这个要注意。 这个为什么一定要就是确认这个字是每组是多少个字？它就是关系到那个配方所有地址的倍率。 等一下我们来设置触摸屏的话，呃，这些存储配方数据的话，都存在触摸屏内部可调键可记忆的那个 p f w 数据区，然后需要就是 调用其中一组配方的时候，就把它调用出来，然后传给 p、 l、 z 去那个执行。现在我放那个输输 触摸屏内部地址， p、 f、 w 二五六以后的我们其实地址是三百，这个时候二五六以后都是客户可以用的，我 奥瑞以后可以随意设置，只要不超过四百万就行。无符号输这个是一个，就是一个简单的单字，就是我们就是无符号，然后其他的不用再设置了，三百 复制一个三百零一，再复制一个三百零二， 对齐一下， 这个是触摸屏那个配方存储数据的地址，首地址就是第一组配方的地址，然后这个 参数的话，我们把它是存放在触摸屏的话，呃， plc 这边的话，比如说我们存放在低龄里面 精灵的话，也放三个，可以批量复制三一行三列放在这里对齐，选中这个，再选中这个，按住 shift 选中这个对齐。 这个时候其实我们配方我们说明的话，他只有一组，怎样去就是调用他，我想调哪一组就调哪一组呢？这个时候就是打开这个里面一个间接指定打勾，这个间接指定就是地址偏移的意思， 我们有个配方锁引号，默认就是系统地址的话是四零，配方地址 是个单字数据的话，这里有个倍率，这个倍率的话就是我的单组字数，其实就是地址偏一辆。 比如说我的倍率是一，先确定一下，这里是四零，倍率是一， 那当 p f w 四零里面值是零的时候，这个数据框显示的是 p f w 三百的数据，应该是三百，这个地址加零乘以一， 那还是三百。当我 p w 四百四零里面的值是一的时候，那这个时候这个数据框就显示了 p f w 三百，这个三百加一乘以一就是三百零一的值。其实是 如果我 p s w 四零的值是十，那这个时候这个数据光其实显示是三百加十乘以一就是三百一十的 值，哦，就是我们现在这个配方啊，配方数据我们现在是三组三个单字，那我下一次三百三百零一，三百零二，那我下一组配方我是不是应该从三百零三开始？ 这样的话我这边倍率的话应该是设三，就是单组字数，就是我偏三个，偏三个， 如果说你单组字数是，就是比如说我三个都是双字，那那个这一组单组字数的话应该是六，那这里编辑的话就是六， 就只要记住倍率等于单组次数就可以了， 我现在是三，每个里面都要说一下这个今天值， pw 四零四零 三，确定，这里面间接确定四零三 是一组的，然后我们这边放一个 psw 四零 也会， 然后我们这个因为现在我是三个单字，如果说我事先我想要把这些配方的就是板材的数据参数先填在屏上面，在软件里面先设置好，然后下到屏里面，他就能有显示那个参数的话，在这里 文件 p f w 数据我这边已经事先添加好了，就是比如说我想添加我现在是三百三，比如说我想添加一个四百到四百八的一个数据添加，然后 双击这边可以这个事先输入好这个值，事先输入好这个值，就是，但是呢这这个领的话都只能输单字，如果是想要双字的话就不实用了， 取消。等你如果添加之后删除是这样，删除是，然后这里的话是我事先添加好的一些参数， 他这个的话你看一下是三百，这是三百零一，三百零二，三百零三的地址下面就是三百一十、三百一十一、三百一十二，这个地址这样分的他都是单字 确定，我们可以离线模拟看一下 十、十一、十二，然后我去这个组数的话是从零开始的第一组 三，这是事先我存储好的写好的数据， 这是第一，第一步就是我们触摸屏里面的这个配方的数据，地址设置好了，然后我们再看如何是把这个参数传给 p l c， 用这个这两个部件配方上载，配方下载这个部件是和那个 psw 四零绑定的配方下载触摸屏在上， plc 在下，如果是想把触摸屏的数据传给 plc， 那个叫下载 设备数据是 p l c， 地址低零，然后配方数据是 p f w 三百，这只要输七十地址就可以了，因为它会自动计算的单组字数三，组数二十， 按键里面这个是没有没有额外的设置 下载，然后再放一个配方上的把，因为有的时候在 p l 这些执行程序的时候，他会发现这个参数是就是实际需要修改，然后他修改好之后 在存储到触摸屏对应的那个组数里面去，这个时候就用到配方上载 pr 的地址零零，配方数据 pfw 三十二、三百，单组字数三， 配方数据是二十，确定 对齐一下，你先模拟看一下效果啊， 因为你看这是我这边是给平的地址做的地址片一样，所以它这个是 评论数据会变，但是这个数据第零、第一、第二，它永远是这三三个地址值。 然后我想要给第一组的话，本来是十、十一、十二，我把它改成 看一下上传了，然后 然后我再切这一组下载，然后再切注保存的数据还上，上载的数据还在， 嗯，这是，呃，还有点要注意，就是我那个文件里面刚刚添加的 p f w 数据是每次下载之后都会执行一次，如果说你屏里面有存有修改的数据啊，你在那个 p f w 里面一定要再修改回来， 不然的话就是下次还会下次下载重新说会清掉你修改过之后的那个在屏里面修改过之后的那个参数的。 有的时候这里要注意一下，就是做 平方过程中发现就是这个参数切换的时候不一致，有可能 不是自己之前事先设好的那个顺序，就是要注意一下这个里面尖尖直径里面的倍率是否都保持了一致， 一个中文是一个字，一个浮点数是两个字，一个 d， word 双字是两个字， 然后如果说，呃，超过了多少，就是说二十、二十一、 二十五，哦，我这边是添加了很多组，但是点下载啊没反应， 十九第十九组是为什么呢？因为你就是零到十九嘛，二十总共是二十组，他你这边的数据的话配方组数你是二十，所以他最大是零到十九组。 配方上载下载的话还还有在这个功能键里面这边也有下载，上载配方是一样的，然后在这个功能域里面它也是有 上载下载配方的。
