cad快速看图为什么不显示粗线
粉丝3.8万获赞14.2万
相关视频
00:28查看AI文稿AI文稿cat 图纸中经常用加粗的线条来凸显区域，或者是和原图进行区分，因此显示限宽能够帮助我们更好的实读图纸。那么怎么样才能显示限宽呢？如果我们用 cid 快速看图，打开图纸后，本该显示限宽的地方没有显示， 那么我们就可以点左上角两条线组成的图标，这样就能轻松开启线宽了。
149CAD快速看图
01:20查看AI文稿AI文稿百分之九十的人还不知道 cad 的粗线怎么画，大部分新手用按画一条直线后再去调线宽，这个方法虽然可行，但是调完后的线宽，如果不开线宽视图，在平面图上看上去还是细线。如果把图发给甲方爸爸，对方没开线宽视图的话， 线的粗细是不会显现的。一个小技巧，用 pr 快捷键画粗线，进入 pr， 点击画布， 默认画出来的线是零。线宽的查看属性能看到这边线宽起点及线宽中点均为零。如何通过 pl 线绘制出线呢？ 在建入皮偶块接见后，点击画布，再建入 w 改线宽。我们以 n 八钢筋直径税 线宽起点为八，线宽中点为八，这个时候绘制出来的线极为粗线。用这个方法会出来的粗线，线宽是口没有开的时候显现的也是粗线。
256是阿正
00:16查看AI文稿AI文稿你知道相关怎么显示吗？方法一，明明画的是粗线，为什么不显示线宽呢？我们找到下面这个线宽图标，点一下就会显示了。方法二，找到格式，找到线宽，点开这个地方打勾确定就可以了。
647CAD云课堂
00:33查看AI文稿AI文稿老师，在 cad 里我画的这两条线明明是虚线呢，为什么不显示呢？其实很简单，我们输入快捷键 lts， 点击空格，把它的比例加大一些，给他加到五百，点击空格，这样的话你看虚线就出来了。 那其实呢，我画的这两条线还是粗的线，但是也看不出来啊。我输入快捷键 l w， 点击空格，这样的话弹出线宽，把这个线宽显示，点上点击确定，这样的话就变粗了。那么 cad 里面虚线和粗线都看不到，怎么解决？这个办法各位同学学到了吗？
392Ai设计-张老师
00:59查看AI文稿AI文稿在 cad 里面这样的粗线和这样的虚线他是怎么画的呢？其实很简单的，我们先来找到一条普通的直线，选择他之后呢，我们把这个直线上面特性匹配这一栏后面的叫做线宽，点开， 这样的话就可以对他的线宽的宽度做调整，调整到一个合适的宽度即可。那如果说老师我掉了这个东西的话，也没有反应怎么办呢？我们下面有个地方叫做线宽显示，这个一定要把它打开，如果你把它关闭的话，你掉的多粗你都看不到了哈。然后的话我 我们再来复制一条线放在下面，说一下这个虚线他是怎么调出来的？选择这条线之后还是上面这个位置，这个叫线宽，这个叫线型，点开他之后下面就有各种各样的虚线，你可以选择一个。如果说老师我选择虚线了，没反应又怎么办呢？ 输入快捷键 q 加 e， 打开这个东西叫特性面板，这个里面有个线型比例，我们可以给他调整的更加的小一点，这样的话我们的虚线也就看得到了。所以说两种线是怎么画出来的，看不到又应该怎么调？各位同学学会了吗？
983Ai设计-张老师

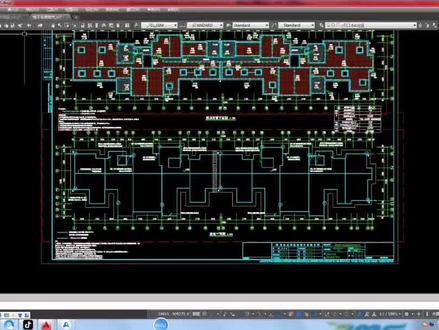

03:16查看AI文稿AI文稿很多 cd 图纸呢，会出现这样一个问题，嗯，就是他这个线段我们可以看到哈，其实我们呢是一个虚线，或者说他是有的是，嗯，带字母的这种线型， 我们可以看得到啊，他这个线呢？他的线型，其实呢他是虚线，要是有带字母的一种虚线的线型，可是实际我们若眼看到的呢，他是实线， 对吧？但是往往我们可能很有的人会用快速看图打开呢，是可以看得到他的真实的现行，但是在 cad 里面呢，就是看上去就是实现，那这是什么一个问题呢？ 其实呢他就是我们这个线，那他这个线形比例的问题，嗯，那 那这个线型比例的大小呢？他会影响我们图纸，嗯的这个线看起来 这个效果，我们在旁边画一个圆形，嗯，可以看得到啊，我是用虚线画的，那么我们如果把图纸缩小呢，其实我们看起来也像个实线，那么把图纸放大之后可以看得到他的这个 虚线，那么接下来我们改一下这个比例因子，比方我改成一百，是吧？那么我们就可以就可以很清晰的看到他的这个变化，那我们再改改小一点， 再开小一点之后呢，这个 cd 的这个线形他又有又发生了变化，那么这个虚线的比例的比例呢，就就变得更小啊，那我们呢就根据这个调整这个线形比例，来找到一 我们肉眼看起来，嗯，可以接受的这样一个比例 啊，这样就可以了，是吧？那我们在图纸上也是一样的，在这里呢跟大家演示一下，我们先呢把其他的图层隐藏起来，我们只显示，嗯，这个图层的这个线， 这个线段，我们先点击图层管理区域，然后只显示所选图源的图层，把其他的图层先隐藏起来。 好，接下来呢，我们在全选我们需要改的这一些线段修改的线段，然后我们可以看得到啊，他的 这个现行呢是没有问题的。那么这个比例因子呢？我们可以试着随便去改一下，把它改大或者改小，改到我们肉眼比较能够正常接受的。嗯，一个大小就可以了， 你看我改成一，那么这一个图呢，看起来就可以很清晰的看得到他的这个虚线，还有他的字母， 这就是我们前面讲到的，为什么明明是虚线，他看起来确实实现，为什么明明带了字母却看不到他的字母，就是这个原因。
33精算软件
01:00查看AI文稿AI文稿cad 小知识 cad 线段加粗的两种方法？第一种方法，在我们画线的过程中，画完之后默认出现的线都是这种细的线，选中它之后，在特性下方第一个是颜色，第二个是线宽，我们可以把它改的粗一些。 那各位同学发现了，无论老师改的多粗，我们这个线丝毫没有变化，这是因为我们的线宽显示没有打开，输入快捷键 l w， 点击空格，在线宽的界面里面，我们要把线宽显示勾选，那这样的话，我们更改了线宽，他才会给我们显示。 那教同学们第二个方法，无论我是否把线宽显示勾选，画出来的都是虚线，我们先把它取消掉，然后呢，我们输入快捷键 pl， 我们是利用多段线啊，点击空格键，找到一个起点的位置，然后我们输入 w， 点击空格键宽度的意思， 即使的宽度我们定到五十，点击空格，终点的宽度我们定到五十，点击空格，这样我画出来的线他一定是粗线，无论我的线宽是 是否显示。那么 cad 两种更改线宽的方法，第一种我们通过特性去更改，第二种我们通过多段线去绘制。两种方法各位同学都记住了吗？
4550Ai设计-张老师
00:44查看AI文稿AI文稿cad 小知识，今天我们来解决两个问题， cad 虚线和线宽不显示，我们如何去处理？首先 cad 线宽不显示，我们需要调节一下线宽，对应的快捷键是 lwlw， 空格之后弹出界面，我们要把线宽显示勾选 点击确定之后，这样我们画出来的线线宽才会显示出来。那虚线不显示呢？有可能是你的线型的比例太小了，我们输入对应的快捷键是 lts， 输入完之后点击空格，默认的比例是一啊，这个里面的话我们给它大一些，给到五百点击空格，那我们就可以看到了，虚线也显示出来了。那么在 cad 里面碰到了线宽不显示和虚线不显示这两个问题如何解决？各位同学，对应的快捷键学会了吗？
562Ai设计-张老师
00:13查看AI文稿AI文稿为什么 cd 画的线条宽度不显示呢？原来要设置显示或者隐藏线宽，屏幕左下角设置线宽的按钮，点击就可以调整是否显示线条的宽度，你学会了吗？
26CAD大师兄
00:12查看AI文稿AI文稿把图形的线宽改成粗线之后不显示怎么办呢？一个设置搞定，他选中格式线宽，勾选显示线宽，确定就可以了。
00:36查看AI文稿AI文稿你再画一条有宽度的多段线的时候， pl 空格选择一点给方向，你明明已经设置好了宽度，结果画出来的线呢？只有一个外框，它是一个空心的状态， 这个问题我们该怎么去解决它呢？怎么把这个实心给填上呢？用填充吗？这里需要一个功能， fill 确定现在的模式呢？是 off， 是关的，我们把它打开看，我们现在图并没有改变。没有关系，不要怕， 输入 r e 刷新一下，这样我们想要的显示模式就恢复正常了。
61小郭也画图
