大家好，这里是助攻、纪念、保护及自动化。今天我们来讲解第二部分变电站二次回路一点五节 端子牌编号及设计说明。一、交流电压交流电流输入 首先来回顾一下目录，现在讲解的是第二大部分变电站二次回路。第一招，二次回路基本概念 首先来看一下前沿，变电站系统规划已经逐步规范，但是目前的二次系统 还没有统一的一个标准要求，在工程进度上大大缩短的情况下，二次系统标准化设计是耽误工程进度的一个原因。 进行二次系统标准化设计，简化设计回路，总结经验，优化完善现有平贵的端子牌编号，对于减轻祭奠保护工作人员的工作量，提高工作效率有非常重要的意义。 平柜端字牌标准化设计是规范电网机电保护配置和工程的重点，为了便于机电保护人员的现场工作，本视频 对端子牌编号及设计进行讲解。 首先先来看一下回路名称及端子牌编号， 大家先看一下右表，今天主要对交流电压 u d 和交流电流 id 进行一下讲解。 我们这些端子牌编号都出现在机电保护平柜的端子牌上。 先来看一下交流电压输入 u d， 大家只要在端子牌上看到 u d 这个标识，我们就可以直接认定他为 交流电压输入。那这个交流电压输入有什么样的需要注意的点呢？首先是我们的电压空开， z、 k、 k 两端都要接到端子牌上， 输入端接到公用优 d 或者经过电压切换以后的七优 d。 这句话是什么意思呢？我们贫贵的电压都是由外外来的电压接入的， 也就是说电压到达平柜以后，先要到端子牌，再从端子牌上空开，上端， 端，从空开，下端再接到端子牌，最后从端子牌接入到机电保护装置中，这就是交流电压的一个输入路径， 最终是接到了一个装置的电压里面。那么总结一下，电压经过切换装置后到达保护屏柜，从端子牌上空开， 从空开再到端子牌，从端子牌再到我的机电保护装置中， un 不经过空气开关按下 接地。也就是说我的交流电压空开是三项的，接的是 abc， n 项是接地的。在主变保护中，交流电压端子分侧设置， 按照高压、中压、低压侧进行一个设置，线路 pt 在就地接地，而母线 pt 在保护室接地，这个接地指的都是二次接地。 然后再来看一下交流电流的输入， id， 抖音。
粉丝1.3万获赞1.6万
相关视频
02:06查看AI文稿AI文稿大家好，本期视频给大家讲解一下西门子 plc 的输入应该如何去接线， plc 的输入接线你像两百或者是 smart， 他们的接线都是一样的， 接下来呢，给大家用两百的 prc 做一个讲解，两百的 plc 输入在下端， smart plc 那个输入是在上端，他们两个方向是不一样的。哪些属于 plc 的输入部分呢？ em 到一点五，这些极限段子是 plc 的输入，后面的这个 m 和 l 证是 plc 本体输出的一个二十四伏电源。 新门子 prc 输入分为圆形结法和漏形结法，但是往往有很多朋友把这个圆形和漏形啊，你怎么记都记不住，容易搞混，所以说呢，这个东西大家也不用去刻意的记他，你知道他怎么去接线就可以了， 这里面我们怎么去记呢？一 m 和二 m 是 plc 输入的公务端，零点零到一点五，这些叫输入通道。 em 是 零点零到零点七的公务端，他们是一组。二 m 是一点零到一点五的公务端，他们是一组。 plc 输入端要的是一个直流二字服的输入。所以说呢， m 和这个输入通道只要进来的是一个相反，即兴就可以，你也别管什么圆形漏型，只要是相反就可以。什么叫相反呢？ em 如果进的是一个二次服的副级，那么你熟同道就得进来的是一个二次服的正级。反之呢？ em 你进的是一个正级，那么熟如同道就得进来的是个二次服服 通常 m 接的都是零服，然后输入通道你就得进来是一个二次服的政绩。只要说这个二次服给到了哪个段子，那么对应的这个段子他就有输入 当前输入点，我接了一个按钮开关，用于通断这个二四伏，然后呢下面我按一下按钮，大家看一下这个二零点一是否有输入按钮开关导通 二十四伏，能够给到二零点一，此时二零点一这个点就有收入了。这里大家要注意一下，如果说当前我把这个线我挪到一点零，到一点五这几个段子，那么此时呢，你二 m 也是需要接上一个零服的，不然他是不好使的。 以上呢就是关于今天的内容给大家做的一个讲解，如果觉得我的视频对您的无所帮助，记得点赞和关注，每天更新使用的视频，感谢大家支持！
1312自动化小张

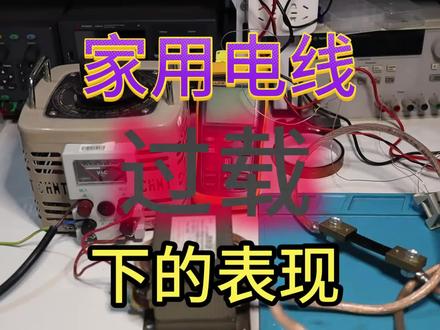

13:11查看AI文稿AI文稿这期视频呢，我们来测一下，就是家用的这种电线， 然后在这个过载的情况下会发生什么啊？比较常用的一点五啊，二点五、四六这些规格的电线， 然后所用到的器材呢，就是一个变压器，这个就是用的是微波炉的变压器，然后改造了一下， 把他的刺激线圈拆掉，用了这个绕了两圈，提供一个大电流的一个电流源，然后用了一个 四藕变压器来去调整他的这个电压，以实现调整电流的目的。嗯，然后一个 简流电阻，就是来测一下电阻当前的电流是多少，然后 这个是两个铜端子，用来接这个测试电线的，嗯，然后一个温度计， 用来监控这个电线的在过载情况下的温度，还有它 保证安全。我们先测一下这个是二点五平方毫米的单间的铜线，单股的铜线，嗯， 我们给他接上， 然后这个是温度探头， 能给他绑在这个电线上面，拿这个胶带给他粘粘上， 因为这个我们家用的电线都放在线管里面的吗？我们也把它插到这个线管里面，插到线管里面， 给他拿东西塞上他， ok， 好的，我们现在看到当前的温度是 二十五度，嗯，我们开始给他加大他的 电流， 我们调到十安左右， 这是十安的电流， 我们现在使用的是二点五平方毫米的这个电线，它的这个最大额定电流是在这个十六到二十五安， 我们就直接给他加到他的最大额应电流二十五万。 你看现在温度开始上升了， 还没看到，随着温度的升高，他的电流也由于需要下降，也就是说温度升高了之后，他的这个电阻增大了，然后他的电流就开始有一点下降了， 看到这个线两端的压将也是有一点升高了，说明他的电阻在持续的增大， 到现在这个温度上升的都比较缓慢了，也就说基本上差不多就是在 六十度不到，这样一个温度，其实也算是挺高的温度了， 摸起来的有一点烫手了，然后如果是一直保持在这个温度的话，这个还是比较容易，特别是它外面的绝缘层还是比较容易老化的， 所以说是不能长时间的在这个最大的复杂下运行。 我们来试一下，看看达到了这个三十安以上他是什么效果， 这是三十二啊，嗯，他是这个，现在我们试一试二点五平方毫米 你的这个电线，然后这个四平方毫米的话，他的最大的负载电流就是三十二啊。我们看一下这个，你看现在温度上升了，就 飞快看他大概能到什么样的一个温度，过载的情况下， 现在已经来到七十度了，一般来说像这种， 嗯，先裁的绝缘材料，外面的这种绝缘材料基本上来说就是在七十度左右这个最大温度了，再高就不行了。 现在看就是说过载的话肯定是不能长时间运行的啊，短时间一分两分钟应该是没有问题的，但是长时间肯定是不行的， 现在就是说这个二点五的就差不多，我们就先这样，我们看一下四点零平方毫米的这个电线，他的情况是什么样子， 现在这个电线都已经有一股味道了，然后特别的烫手， 就是说 正常情况下一定不要过载使用，还是很危险的。 好的，我们现在接到这个四平方毫米的电信，我们开始给他加电压，我们先加到二十五安， 能看到这个四平方毫米的这个电线，他的压降 就只有一百二十毫伏，然后二点五 有的大概是在两百毫升左右， 看这个四平方毫米的这个线，在二十五万的情况下，也差不多就是四十五六度这样子，嗯，比那个二点五平方的 低了十几度。所以说如果是说需要上到二十安 或者是以上，还是需要四平方毫米的线比较靠谱一点，让我们继续增加他的电流，增加到最大的负载电流就是三十， 看现在这个温度也差不多能去到六十度，也就是说现在这个二点五平方毫米和四平方毫米的，在他的最大的负载电流下，基本上温度都能去到六十度， 所以说还是不要长期的让他运行在最大负载电流下。 你就说这个呢？二十五安的话差不多就是四平方毫米的， 然后十几安的话，十五安应该就是这个二点五平方毫米， 我们再继续给他加，我们加到四十安， 基本上就是这样。我们家庭常用的这两种规格的线，一个是二点五平方毫米，一个是这个 四平方毫米啊，一般四平方毫米我们就接这个呃，空调啊什么之类的，然后二点五平方毫米就接普通 插座，嗯，基本上二点五的话就是带动两到二点五千瓦的用电器，应该是没有问题的， 然后大一点的长时间是不行的，短时间应该也是可以的。不过我们一般的家庭的插座他的电流都是十安的吗？额定电流十安的，也就是他也只有两千瓦左右的一个，这个负载能力你看 基本上就这样。嗯，希望对大家有帮助。
293东东科技HXD
01:40查看AI文稿AI文稿这是我们在做的一款电磁炉上用的，跟电饭煲上面用的一款接线的端子，然后它主要是把那个电磁炉，然后这个呢，就是 pd 上面用的一个铁的铁端子，这个是铁的， 用来国内啊，或者东南亚一些低端市场用来冲量的产品啊，物美价廉。那这个嘞，就是一些 dc 头啊，用来比如说常用的刮胡刀啊，充电器上用的呃，一点五的铜管，用来接插用的 啊。这个是马达，一些小马达，玩具马达，比如说玩具上面用的接马达，因为把电线压在上面，把这个插在马达上面，他这种导通啊，摇板啊，都会比常用的好一点，直接焊接的效果更好。焊接 这个呢，就是标准的二点三五的铜管，就是江湖人称八字尾的铜管，主要是用来接那个 灯饰，灯饰上面用的所有的 led 灯啊，灯串啊。然后这个是一些骑行的 ppt 段子，就是转弯的角度，是这个的孪生兄弟，从他们演变过来的这种呀， ppt 呢，就是方便有些产品他没有位置了，就 做一个短脚，方便客人使用啊。这个呢，就是板砖插在板上面的线路板上面用来接插了一个二点八的幺幺零的端。这个我们是我们给客户专门设计的，方便客户焊接啊， 插板呢。

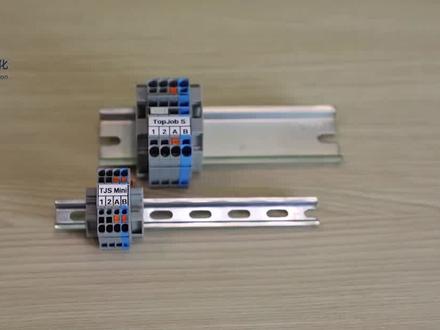

00:39查看AI文稿AI文稿接线端子适用于实现电器连接的一种配件产品，它是为了方便导线的连接而应用的，两端都有孔可以插入。导线有螺丝用于紧固或者松开。为了更好的了解，我们以菲尼克斯的微型接线端子为例，它可以在最小的空间内实现电源和信号的连接。 连接方式有螺钉连接和直插式连接，连接的线径仅有一点五到六毫米。在安装端子时，有多种安装方式可以选择，所有端子都可以被调接以实现电源分配，所有端子可被统一标识，并且可以使用标准测试插头。 接线端子广泛的应用于自动化电子电器各个领域，给设备带来极大安全保障。关注我，带你了解更多自动化！
92居勤自动化
