自由绘制贝塞尔曲线为何看不见线
如果会制这样一个字母，也许不是件难事，可能只要会一点钢笔工具，就算不了解贝塞尔曲线，也能会制出来。但如果想很考究的会制，用最少的锚点会制出最平滑的曲线就没那么容易了。 今天我们一起练习一下贝塞尔曲线。锚点最佳的位置是极值点，如钟表的三六九十二处极值点，使曲线的调整变得容易， 可以确保曲线最平滑、最美观准确。找到极值点是关键，其次是尽可能保证锚点、手柄水平或垂直。下面我们实际操作看看。如果我们用钢笔工具绘制两个圆形，显示出锚点， 此时所有锚点都在极值点位置，再显示出手柄。如果绘制方法得当，与一条曲线相切的两个手柄总会保持相同长度，它们平均分担曲线。当然也可以用 c 和 d 这样的安排得到同样的曲线。 但这种方法并不理想，当我们把内部的圆宽度压扁，就得到一个字母 o， 显示锚点和手柄。可以看到所有极值点都围绕中心水平或垂直排列。 下面我们让字母 o 换一个风格，转动字母 o 的 内圆，得到另一种字体风格。注意，此时内圆的锚点已不在极值点处，这时就需要把它们手动移到极值点为止。此时内圆两端手柄的长度不再相等，像这样相连的话，相对的两条线是平行关系，可以当做检查的方法。回到开始的字母 o。 如果想绘制一个方形的风格，只需要保留四分之一垂直向上拖动手柄，再分别水平和垂直镜像，就能快速得到想要的效果。 再回到最初的圆环，可能有人会删除十二点出的锚点，再向上垂直拖动手柄，也能得到差不多的曲线。这种大聪明的做法你可千万别用，这种省略会导致曲线难看且不好调节。这时可能有人会问，手柄拖出去多长才合适呢？此点与下一个点间距的三分之一左右。有了这些铺垫， 我想我们可以一起挑战一下这个字母二了。顺时针开始点击前两个点，点击第二个点时，按住 shift， 第三个点，同样按住 shift 向右拉出短短的手柄。第四个点，向上垂直拖出手柄。 按住 shift 绘制成第五个点。第六个点，向左拖拽手柄。再点击一下这个点，多余的手柄会消失。按住 shift 绘制第七和第八个点，按住 shift 绘制第九个点，拖出手柄。在三点钟方向绘制第十个点，按住 shift 拖出手柄。第十一个点，不要按 shift， 要对手柄进行偏角调整， 使其与此处曲线吻合。再点击一下此点，去除多余手柄。按住凹梯键拖出一条新手柄。现在这个点就成了有两条贝塞尔曲线的角点。第十二个点，向右拖出手柄，调整左侧手柄长度，直至吻合这个位置。肯定有人会在这里加锚点，不要这样，时刻保证用最少的锚点会至曲线。 第十三个点，向上拖出手柄。再次点击，去除多余手柄。接下来就没什么难度了，恭喜我们一起解锁了新成就！
粉丝2.4万获赞22.4万
相关视频
01:14
03:48查看AI文稿AI文稿矢量图是使用直线和曲线来描述的图形，通过数学公式计算获得，具有编辑后不失真的特点。相比之下，位图由像素点构成，放大后会变得模糊。 史料网格绘制体系支持多条路径同时在一个图层上编辑。传统设计工具的单个锚点只能连接两条路径。史料网格绘制体系支持在一个锚点上创建无数条路径，还支持连续创建多个开口或闭合路径。 学习使用钢笔工具自由创作各种形状。在工具栏中找到钢笔工具，快捷键为 p。 单击画布创建 路径点。移动鼠标再次单击创建第二个路径点，此时会自动在这两个点之间创建一条直线。移动时按住 shift 可创建四十五度角的直线。在两个路径点之间单击并拖动将创建一条曲线。通过拖拽手柄调整曲线方向， 按住 option， 拖动手柄可以调整曲线一侧的方向。将锚点与锚点链接，创建闭合路径。点击顶部工具栏按钮即可退出编辑为形状，填充颜色即可将其应用于实际界面中。 按住 option 后直接点击锚点，可取消该锚点。选中锚点后，按快捷键 delete， 可以删除锚点及与其相连的路径。 使用钢笔工具创建路径后，使用快捷键 esc 即可取消锚点选中态，并继续添加独立路径，进一步提升绘制便捷性。 选中路径后，点击顶部工具栏的编辑图标，或使用快捷键 enter 进入适量编辑模式。进入模式后，你将看到路径上的所有锚点。选中锚点后，在右侧面板中，你可以更改四种锚点类型 直角，使锚点转折出成直角，并可设置圆角。 完全对称。调整手柄方向时保持相同长度。 角度对称。手柄方向调整时，可使用不同长度 不对称独立调整两个手柄的方向。 按住 command 键并点击锚点。可在直角锚点和不对称锚点之间切换。按住 option 键可以单独修改带有手柄的任意一边长度和方向。 当你将鼠标悬停在路径上时，路径的中心锚点会显示出来。点击中心锚点即可添加新的锚点。 悬停在路径上并按住 command 键拖动，可以将路径调整为曲线。要删除锚点，选中锚点 后按快捷键 delete。 要删除路径，使用顶部工具栏的剪刀工具选中路径后点击即可。要退出使量编辑模式，按快捷键 esc 或点击顶部工具栏的退出编辑按钮。 结合钢笔工具和使量编辑功能，你可以轻松创建各种图形，并将其应用于设计中。
108即时设计-在线设计工具
04:44查看AI文稿AI文稿你正在画面中看到的是一条光滑流畅的曲线，它处处连续，处处可微，用最小的起伏逼近散乱的点击。 无论从数学角度还是从美学角度，他都让人赏心悦目。 我们常在豪华跑车的背景线上见到他。 我们常在 ppt 中编辑顶点时使用它，我们也会用它在 for the shop 中创建复杂的路径。 我们或许对他感到熟悉又陌生，但他有一个响亮的名字，贝塞尔曲线。 在引出贝撒尔曲线的定义之前，我们先来看一个问题。平面上有若干点，想要求一条光滑曲线尽可能 接近所有点，我们最容易想到的方法是多项式礼盒。因为多项式函数任意接连续可微，得到的曲线非常光滑。 当点比较少时，多项式礼盒非常合理。但当点不断增加时，为了逼尽所有点，不得不增加多项式的次数。此时会出现曲线震荡。 一方面，造型曲线多用于工业产品中，如车辆造型。即使这样的震荡能够被消除，获得的曲线也不够光顺。虽然处处连续可微，但存在非常多的起伏。 因此，法国工程师皮埃尔贝塞尔推广了贝塞尔曲线，已解决上述问题。 贝加尔曲线的数学表达是如图中所示，它是一个差值多项式， 其中以 t 为参数， t 等于零代表曲线的起点， t 等于一，代表曲线终点。当给定空间上 n 加一个点的坐标时，可以得到一条 n 次贝塞尔曲线。 c 曲线 c 上的点可以看作由这 n 加一个点加全平均得到，其中权重为著名的 benstein g 函数。有二项式公式可以得到 bensten g 函数的和横为一，因此贝塞尔曲线具有突性。 下面介绍几个第一次被塞尔曲线的显示表达是。 以上表达式均为显示解析表达时在数学上可行，在实际应用中不通用，且计算量巨大，因此计算机中会利用卡斯特罗算法绘制贝塞尔。取， 结合初等数学中二项式的性质，我们可以将贝塞尔曲线的显示表达式转化为地推表达式。 从地推表达式中可以看出，一个 n 次的贝塞尔曲线可以有两个 n 减一次的贝塞尔曲线线性组合得到。 举个例子，图中一条三次贝塞尔曲线 c 零一二三上参数为 t 的点， 可以由一条贝塞尔曲线 c 零一二上参数为 t 的点和另一条贝塞尔曲线 c 一二三上参数为 t 的点线性组合得到。其中这两个子贝塞尔曲线全部用虚线框框 出，三次贝塞尔曲线上的点用黄色标出，二次贝塞尔曲线上的点用蓝色标出。 从图式我们可以看到贝塞尔曲线具有地推性，这种基于地推关系是实现贝塞尔曲线的过程，即为卡斯特罗算法。 下面解释具体的画图过程。首先是依次被在而曲线上 用叉直确定出第一点， 再得到一个依次被撒下曲线插直出另一个点。这样我们就有了两个， 一次被塞下去线线性组合得到二次被塞下去线上的点， p 零二和 p 一二。 如此我们就有了两个二次贝塞尔曲线。在线性组合这两个二次贝塞尔曲线即可得到三次贝塞尔曲线上的点。 最后我们在 martap 中实现上述的贝塞尔曲线绘制算法，希望通过这个可视化视频能够帮助你了解贝塞尔曲线的数学原理，以及他是如何在计算机设备中实现的。 那下一期视频我们将会介绍一个非常重要的曲线 b 样条曲线，喜欢的小伙伴们别忘了一键三连。
377图通道
00:45查看AI文稿AI文稿库加勒新出的贝塞尔曲线你知道是什么用的吗？今天轻松教会你 想要做这种曲线造型，我们要先进入到新版自由造型里，先用矩形工具在墙面上画个矩形，在上方直线工具里我们找到这个贝塞尔曲线，点击墙面确认， 点击墙面绘制直线，拖拽绘制曲线，注意绘制完一定要和端点闭合，注意，重点来了，在边线上加入贝塞尔脚点，调整脚点位置，让边线变得弯曲，做出想要的造型，全部都做好后退出边， 急用拉伸工具 p 把上半部分拉伸八十，然后刷上墙机材质，这样的异形背景墙就做好了。我是舒涵，让我们一起变得更强！
3311酷家乐书涵
11:23查看AI文稿AI文稿今天跟大家一起来认识比亚的自由绘制杯赛这个期限。好，我们先打开一个项目 好了，我们先挑战这个视频， 当然我们可以先把这个旋转的哎给这些干净整理，给他删掉， 有没有粘，直接，哎折叠起来之后看到，哎有这个运动的这个属性， 然后有这个不透明的属性，咱们先先先来先来播放一下， right， 现在是没有任何动画的，上面没有任何动画， 朋友们在这个点击下，哎可看到这个毛点了，现在可看到毛点了，前段时间不知干嘛就是看不到毛点的。 有这个双击哎，可以先接着上这个视频，哎可以移动之类的把它充值下。好的，中间这个哎就是他的猫点了。 好了，现在我们点击一下这个钢笔工具，哎，他的提示是自由绘制比赛期限，然后我们点击一下。 好的，点击这个钢笔工具之后，哎发现这个多出了一个蒙版，多出一个蒙版好了，这时我们可以在这里 进行这个绘制这个期限，但这个期限的话，哎我们可以把它叫做这个贝塞爱期限。 咱们点击到手哎可以挥制这个指甲，点击可以挥制指甲， 我们鼠标左键按住他头动，哎可以挥之这个体现，挥之体现， 当然可以，哎移动这个控制手柄，哎，这边的也可以， 当然中间可以，哎移动到的这个控制点，控制点， 当然当当， 现在这里有个曲线，就是表示你再次点击的话，哎将会绘制一个曲线，因为这里有个控制锁屏受到他的影响。看到了，哎好看，这是在车脚下， 咱们再点击一下这个控制点，哎，左右两边的哎，这个控制键，哎又会出来了。假如你想点击这个绘制出来是起线的话，我们直接把这个哎控制水平给他啊隐藏起来， 就是把这个控制手柄给他梳梳起来，那我们怎么梳呢？我们直接鼠标左下按住他拖动，哎，这样可以，对吧？就可以了， 家人再次把它拖出来的话，哎直接把他拖出来，但是我们发现我们这个移动的过程中，哎右边的这个控制水平他也会受到影响。 假如你右边的这个控制手柄你不想受到影响的话，我们可以按住压着肩哎再来拖动这个哎控制手柄 哎再把它给它梳梳起来就行了，梳起来就行了，然后松开手拍左肩，然后你再次点击的话，就是个直接打，就是个直接打， 哎，点击看到现在这个都是一个啊。指尖点了指尖将将转化为曲线，点的话， 直接按住压到键哎给他拖动一下，哎可以变成这个起线电脑，起线电脑 咱们再次点击的话，哎将绘制一个期限，因为将输到哎这个控控制键的这个影响， 当然我们让你先拖动这个哎上面的控制线 控制水平也会受到影响，是吧？你想单独的调这个的话，拿按住压的键，哎可以单独的调到，对吧？单独的调到 好了，现在这个就是哎可以单独的跳了， 所以这个控制键将决定你再次绘制这个极限的方向，有控制键的时候，哎，是吧？绘制出来的都是极限， 现在你这个控控制水平在这边，是吧？那你挥制出来的极限哎将偏这边，将偏这边看，这是在超强线 将这个控制控制杆在这边点击绘制的体现，哎，他方向将会偏这个控制，控制控制水平这里这个方向。 好了，再次点击，将这个灰指指尖， 然后可以合在一起，合在一起 好了，灰织好之后，哎，这个我们也可以把它加在这个 蒙版的，这个录进了，蒙版的录进了，我还有个随时的，哎，拖动这个，拖动这个控制感控控制点，对控制点，可以随时的拖动这个控制点， 点击这个折，哎，点击这个控制点折，哎，当可以看到的左右两个竖笔，点击这个折，哎，为什么看不到呢？ 为什么看不到他的左右两边的竖柄呢？因为这是一个直线点，我们直接按住压的键，哎，把它转为为直线点的时候，哎，就可以看到他的左右两个这个控制竖柄了， 这个点击一下，哎，可以看到两个控制水，点击一下，哎，可以看到两个控制水，也可以都可以跳， 哎，随时是吧，可以移动将单独调，哎，这控制水平的话，按住压头键，哎，单独拖动他，这也是，哎，单独可以拖动 好了，现在这个是起线点，家人再次转弯为直线点的话，按着压的键，哎，点击，大家 当然现在是没点好，他现在还是属于极限点，为什么呢？这点还能看到他的这个是吧，还能看到他的这个控制点，控没控制出变，哎，都还能拖出来。 点的时候尽量按住压的键，哎，点在这个中间，哎，现在就没了， 不是特点不是很好点，是吗？按住按的键，点击键， 现现在可以了，现在可以了，就尽量点在这个中间，有时候你稍微点偏一点，他这个两两个控制键 就是他，他是还是属于这个啊？就是体现点，你们这这个 是旗舰点，我们注意安卓要的键可以点在这个中间，点击下，哎，就会变成了这个指间点了，指间点了，点击指间点都看，看不到左右两个这个控制手手感的， 看看，我们这是一大我们这个， 哎，我发现再次点击这个钢笔攻击，哎，他又会多出一个，是吧？多出一个这个蒙白乐，蒙白乐把他删掉， 看到没？现在这个蒙版衣， 哎，我们点击这个路径也发现 出现这样图标，可以添加这个，添加这个控制点。看到，哎，可以添加控制点，哎，点击这个路径，可以添加控制点。我们按住卡车键，哎，可以删除这个控制点，看到，哎，可以删除这个控制点， 哎，按住卡之前可以删除这个控制点，哎，等等，点击这个路径，哎，可以添加添加控制点，都是可以的， 可以点击可以添加这个控制点， 当然我们看经常看到出现一个鼠鼠形攻击，对吧？哎，表示可以，哎，可以移动，移动， 移动这个路路径，当然你一到外面，哎也可以旋转，是吧，哎，旋转这个路径，好了，我们这个就是属于这个蒙蒙板路径了， 所以这个蒙版露进我们这个蒙版，他有什么作用呢？我们的蒙可以用蒙版的这个，哎，这个这形状去显示我们这个视频的这个啊，图像 表妹，现在现在我们的这个哎蒙班的，哎，形象是这样子的，哎，那么我们就可以显示出 这种这种形状的这个视频了，这种视频了， 哎，我们现在用这种我们班的形状，哎，既显示这个视频的这个图像，哎， 大家还可以，是不？还可以先斩，还可以先斩，还可以移动。 好了，我们今天就先写到这里。
16蓝智明工作室
01:13查看AI文稿AI文稿画条染，我们把这个打开 face 二曲线，然后打开强制淡化跟关掉填充，然后用我们这个画笔找到油画粗糙或者是蘸笔都可以，我更喜欢用这个油画粗糙，然后 找到合适的中间位置这样摆弄一下，这样调细的话就是细条染，找到合适大小就可以， 蘸笔的话就是这样子的， 可以看一下里面这个画笔，画出来的话更有一些毛流感，然后上个色看一下， 这样就好了。
1520懒羊羊爱吃青草蛋糕
02:01查看AI文稿AI文稿今天这期视频给你们看点有意思的东西，这是我群里一位学员基于我开源的 e z click 热更新系统，自己改的二次开发版本。你们看他把我原来的三页面直接简化成了单页暗黑风格，看着还挺骚气的对吧？他自己说就是嫌原版三个页面来回切换麻烦，想整个简单粗暴点开就能用的版本。 这期学员执行力不错，有想法给他点赞。那原版是什么呀？给你们快速看一眼！水墨国风双模式三大模块闭环上传发布，日制监控版本管理全流程都覆盖了，而且你们看这个细节，鼠标哈瓦的流光滑过效果，这才是产品级的交互质感。好了，两款界面演示完毕， 咱们正式进入本期视频的核心正题，感兴趣的点个关注，给个三连，谢谢各位！很多朋友都好奇界面上这种丝滑流畅的滑动动效悬浮光效究竟如何制作？本期就专门带着大家实操教学，手把手教大家利用 ai 自动生成贝塞尔曲线，不仅能够精准模拟真实手指滑动轨迹， 还可以自由自定义设置各类流畅运动曲线，告别手动反锁调试参数，借助 ai 高效搞定各类界面动画滑动过渡效果，轻松做出高端顺滑的交互体验， 零基础也能快速上手。学会之后，不管是做软件界面、脚本动效，还是页面过度动画，都能直接用上实操演示衔接台词。接下来咱们直接开始实操演示，一边对话 ai 生成标准贝塞尔曲线参数，一边现场运行调试效果，直观看到曲线运动轨迹 完美复刻真实手指滑动的自然流畅手感。剩下的视频慢慢看，注意下右侧对话记录，对你有帮助的或者对本期视频感兴趣的点个关注三连，谢谢 啊！
1钧界编程
02:28查看AI文稿AI文稿为什么你家的法式拱门看起来会特别的别扭？装修界有句话，直线属于人类，曲线属于上帝。你家的拱门线条明明是光滑的，可整体看起来就是有点愣，有点僵。问题就出在了正圆形上。 当笔直的墙面和一段正圆形的弧线直接相连时，数学上是顺滑的，但是在视觉上却发生了曲率的突变。在他们相接的那个点，曲率会从直线时的零一下子跳到了一个固定值。 这种瞬间的变化，你的手摸不出来，但你的大脑通过眼睛却能察觉到，他会觉得这里好像藏了一个看不见的棱角，所以就会觉得声音不流畅。 这就好比开车从笔直的高速路猛的冲进一个半径不变的圆形弯道，这虽然路面是平的，但你也会感觉到一股明显的离心力。真正舒服的过弯是需要一段缓冲带的， 让转向自然的过渡。想摆脱这种别扭感呢？我们就得放弃正远去用更符合视觉感受的曲线，这正是现代工业设计和顶级建筑中的高阶选择。 举一个最典型的例子，苹果产品的圆角，包括它的图标、产品的边缘，看起来都特别的饱满顺滑，而且很多模仿者做出来总是显得呆呆的。关键就在于，苹果用的不是简单的四分之一元，而是贝塞尔曲线构成的 曲率的连续变化的曲线。放到装修里面，要做到精确的贝塞尔曲线，就需要专业的设计和施工的支持。 比如有经验的师傅凭手感刮出来的弧形墙角，看起来随性却格外的有美感，本质上他就非常接近一条优美的贝赛尔曲线， 反过来呢，用市面上标准的圆弧阳角来做墙角的话，就算你摸起来是圆的，也总觉得左右各有一道棱。就是因为他的曲率是突然变化的。 所以呢，下次再觉得家里的拱门圆角或者任何带曲线的地方看起来怪怪的，请相信你的直觉，你的审美已经悄悄地抹到了业余和专业之间那层薄薄的窗户纸了。
59罗叔说装修

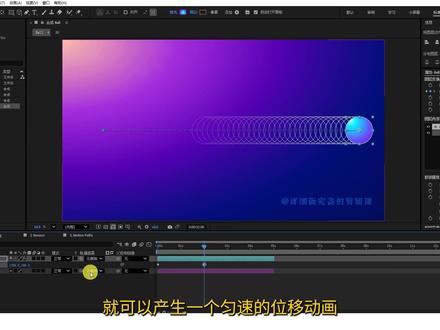

04:45查看AI文稿AI文稿给形状的位置属性 x 轴添加两个关键帧，就可以产生一个匀速的位移动画。 但在真实的世界当中，大多数物体的运动不会一直保持匀速。为了让动画更加的自然， a e 提供了多种关键帧类型，用来控制速度变化，从而模拟更真实的运动效果。 在 ae 中，常用的关键帧可以分为四类，限行关键帧、平滑关键帧、缓动类关键帧和定格关键帧。一、限行关键帧 在 ae 中，当我们开启属性前的秒表创建关键帧的时候，默认生成的就是限行关键帧，形状为菱形，放大合成窗口可以看到运动路径是由一系列的小点组成的，每一个点代表一帧， 这些点均匀分布，说明每一针的位置相同，也就是匀速运动。点击图标编辑器可以看到它的速度曲线是一条直线，表示速度始终不发生变化。 二、缓动关键帧选中关键帧右键选择关键帧辅助缓动，或者直接按 f 九应用之后，关键帧就会从菱形变为沙漏形。观察运动路径可以发现，前后的点比较密集，而中间的点比较稀疏， 点越密集表示速度越慢，小点越稀疏表示速度越快。因此它的运动节奏是开始慢，中间加速，结束再减速。在图表编辑器中，速度曲线呈现一个平滑的山峰形状， 这种节奏更接近真实运动，也是最常用的一种关键帧类型。三、缓入关键帧 选中结束的关键帧，右键选择关键帧辅助管入，它的快捷键是 shift。 加 f 九应用之后，关键帧会变成向右的箭头状， 路径分布表现为前期的小点稀疏，后期的小点密集，说明开始的速度很快，随后逐渐减速，直到停止。在图表编辑器中，可以通过曲线斜率来判断速度的变化，斜率越大，速度越快。 四、缓出关键帧缓出与缓入相反，路径上，前期小点比较密集，后期小点逐渐变得稀疏。它的特点是开始慢，然后逐渐加速。 在图标编辑器中，速度曲线与缓入呈镜像关系。这种类型常用于表现起步加速的运动，比如受到外力推动的效果。小提示，如果将起始关键帧设置为缓出，结束的关键帧设置为缓入， 整体的效果与缓动关键针是一致的，可以通过速度曲线来对比理解这一点。五、平滑关键针，也就是自动贝塞尔平滑关键针，用于让速度过渡更加自然，一般需要至少三个关键针。 在图标编辑器中，我们可以看到类似断开的变化，此时按住 ctrl 键点击关键帧，它会变成圆形，表示转换为平滑关键帧。 转换后， a e 会自动对进入和离开该关键帧的速度进行平滑处理，使运动过度更加的自然，不会出现突变。 这种关键帧通常用于优化中间过度。六、定格关键帧定格关键帧是一种特殊类型，它不会产生中间过度，在两个关键帧之间，画面保持不变，直到达到下一个关键帧的时候，才会瞬间跳变到新的状态。 这种方式常用于状态切换、分镜变化、定格动画效果。定格关键帧会有三种不同的显示形状， 本质功能完全一致，只是来源不同，由现行关键帧转换而来，由缓动关键帧转换而来，直接生成的方形关键帧。 一个直观的判断方法是在定格关键帧之间运动路径不会出现中间的小点，因为没有插值过程。如果我们需要恢复普通的关键帧，可以按住 ctrl 键点击关键帧进行切换。 以上就是本节课程的内容理解，不同的关键帧类型是控制动画节奏的基础，后面的课程我们会结合图表编辑器进一步精细的调整运动效果。
