大家好,今天和大家来认识一个原件,这个整流桥,这个小黑方块就是一个整流桥,它的内部呢其实就是四个二极管 作为桥是整流的一个集成的部分,他这个东西啊,这个特征非常明显,我们看这个缺一个角的,这是输出的正极,中间两个是接交流电, 这边呢是负极,这就是一个从交流转换成直流的一个整流桥,这呢就是正极, 这边呢就是负极,中间呢接一个滤锅电容,这两端呢接交流电, 我们量一下它的电压,它有什么特点?我们插上了火电,这边是二百二,输入,这边呢是一个,这是一个十点五伏的变压器,它输出应该是 要高一点,我们量一下,我把它打到了,打到二十伏直流二十伏档位, 他有一个十七伏的一个直流电,为什么这么高呢?一个是我们的试电啊,现在比较高,试电二百三十伏应该是。另外呢这个直流电啊,交流电是十点五,直流电呢应该是 在十点五,再乘以一个一点四,就是他的直流电压。为什么我们的二百二经过整流滤波以后,他的电压 是三百一十伏呢?实际上也是乘了一个一点四等于三百一。你像我们的彩电或者是空调中 都说啊,交流电整流以后,三百伏的电压就是二百二,直接整流出来,不经过变压器直接整流出来,就是一个三百伏的直流电,他就是这么来的,就是乘一个一点四一根号二, 他这个电压呢是是在不是一个稳定的电压,因为我们的交流电压就不是很稳定。嗯,他是随着 交流电的高和低,他这个直流电呢也是高和低的。明天啊我们介绍一个七八幺二,他呢具就具有一个稳定性,就是说无论你电压在一定的范围之内 啊,我呢输入虽然是一个不稳定的电压,但是在输出呢可以是一个稳定的十二伏,嗯,也很简单,就是通过一个七八幺二就就可以达到一个这样的效果。今天呢我们就说到这里。
粉丝1.6万获赞9.9万

很多师傅维修电路板的时候,原理图看的明明白白了,但一拿到实物主板就两眼花,找不到头绪。今天我教大家一个方法,可以快速看懂电路板, 只要掌握了这个方法,我们对电路板维修就能事半功倍。这个方法其实也非常简单,就是我们把电路图的电压电流走向给他用线画出来,这样子我们就能快速的看懂这张电路板了。 首先我们来看一下左边,这里是他的零火线,零火线经过四个二极管整流来到绿波电容这里得到三百伏上正下负, 然后三百伏的正极经过这个变压器来到这里,再下来来到开关管的中间角,那么中间角就是他的输入,然后左边角是他的输出,输出来到这里经过一个电阻回到滤波电容的负极, 然后再经过二极管回到交流电。从这些线路上面我们就可以非常简单清楚的知道,这个开关管中间这个角就是他的输入,那么左边这个角就是他的输出,然后右边这个角就是他的输入控制角,这样子就非常简单明了了。 然后我们再来看一下这个绿波电容的正极,这里有一条线下到这里,然后经过这个电阻,这个电阻就是他的启动电阻,来到这个芯片的七角就是他的供电角, 然后这个电阻的话,我们就知道是他的启动电阻,非常简单,我们这样子把线路画出来之后,是不是一下子就能看得懂电路板了? 我们再来看一下,这里有个二极管,然后上面一个电容一个电阻并联回到正极,那么这就是他的一个尖峰吸收电路,我们再来看一下, 电流从这里输入,然后从左边这个角输出,经过这一个电阻,这个电阻就是他的电流检测电阻,然后我们在这里取一个点,这一个点就是电流取样点,他经过一个限流电阻进入到芯片,那么这个角就是芯片的电流取样角, 这样子我们就看的非常的明白了。我们再来看一下,这里是一个光电偶合器,四个角的,也就是我们经常说的光偶, 他光偶的作用就是负责电压反馈,我们跟着他的线路来到芯片芯片的一二角,那么这两个角就是他的电压反馈和补偿,非常简单。 如果你对维修也感兴趣,可以关注一下小师主页,持续分享更多维修知识,维修干货,教你学会维修!

大家知道整流桥的作用是把交流电变成直流电,那么整流前后的电压有着什么样的关联与变化呢?今天咱就以交流两百二十输入为例,聊一聊整流桥前后的变化。图中的 b 两点为交流两百二十输入, c 点为整流后的输出。 那么西点的对地电压是二百二十乘零点九五,等于二百零九伏,并不是我们认为的三百一十伏, 只有经过后面滤波电容的滤波才会变成三百一十伏,也就是说第一两点的电压才是三百一十伏。 他的计算公式就是,两百二十乘以根号二及二百二十乘一点四一四,约等于三百一十一点零八,也就是约等于三百一十伏。如果大家还不理解,就看一看上面的这张图,他分别标出了整流前后滤波前后的波形变化和电压的计算公式。

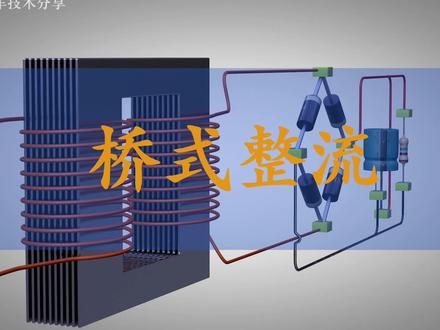

桥式整流分为单向桥式整流与三厢桥式整流,两者的区别是二极管的数量不同。我们以单向桥式整流电路为例,说明其工作原理。下图展示了桥式整流器的结构,它由个四极管组成,第一、第二、第三、第四以及一个负载电阻。 四个二极管连接成一个环,高效的把交流转变成直流。在输入交流波形二极管的正半周期期间,第一和第二正向偏置,第三和第四反向偏置。由于大多数桥是整流电路,使用归二极管, 因此当电压至少为一点二伏,二极管开始导通电流流过负载。在负半周期间,二极管第三、第四正向偏置,并起到闭合开关的作用。二极管第一、第二反向偏置,并且不导通,因此就像打开开关一样。 因此我们在输出端得到正半周。由上面可以看出,在正半周和负半周期间流过负载电阻二 l 的电流方向是相同的,因此输出直流信号的极性对于正半周和负半周是相同的。直流信号极性可以是正的,也可以是负的,对我们来说,演示的为正极。 如果二极管的方向相反,那么在负载上就会施加负电压。因此,桥是整流器,允许在输入交流信号的正半周期和负半周期期间持续输出直流电压。 桥是整流器的输出波形,如下图所示。由于流过负载的电流是单向的,因此负载两端产生的电压也是单向的。与前面的两个二极管全波整流器相同,负载两端的平均直流电压为最大电压扶持的零点六三七倍。然而,实际上,在每个半周期期间, 电流流经两个二极管而不是仅一个。因此输出电压的幅度比输入最大幅之小大约低一点。二伏文波频率现在是电源频率的两倍。例如,五十赫兹电源为一百赫兹。由于二极管是一种单向器件, 因此他只允许电流沿一个方向流动,并且不允许功率根据负载要求而变化。因此,此类整流电路多用于恒定或固定电源。 利用可控固态器件,如 scr、 mosford、 igbt 等改变不同电压下的输出功率,称为可控整流电路。 通过在不同时间触发这些装置,适当改变负载的输出功率。由于二级管桥整流输出的脉动特性,通常在负载两端连接一个或多个电容器已进行滤波。图为滤波前后波形对比。 桥是整流器的应用如下,电源电路与中心抽头式整流器相比,桥是整流器的成本较低,因此优选作为电路的电源焊接。大多数焊接是使用产生直流电弧的机器进行的。整流器适用于将交流电弧转变为直流电弧的装置, 他是通过提供极化电压来执行的。与其他整流器相比,产生的直流电弧更平滑。因此,在焊接过程中使用桥式整流器调制无线电信号。调制无线电信号中的桥式整流器用于检测该特定调制信号的幅度。

经常看我视频的朋友应该知道,我在测量开关电源输出电压的时候,老是喜欢用万用表测量这个整流二极管两端,通过这两端的电压来判断开关电源的输出电压是否正常。 然后经常遇到网友问我为什么测这个二极管两端,而不测这个绿波电容两端。还有就是为什么我测量这个二极管两端的电压,他跟电源的输出电压,也就是绿波电容两端电压是一样的测出来的,为什么不是二极管的导通压降,也就是零点几伏。 首先来说第一个问题,一般像我们这些电源板,他安装的话都是这一面朝上,少数板他是倒着安装的。如果我想测量这个开关电源的输出电压,那 我要测量绿波电容两端的话,那我就得把这个板拆下来,然后翻一个面,这样就非常的麻烦。还有有的板他虽然有这个接线端子啊, 但有的上面会有标注,有的标注在背面,或者是干脆不标注,这样测量也是比较麻烦的。所以最简单的话就是直接测量这个整流二极管两端的电压。我之所以喜欢测量这个整流二极管,判断他的输出电压,只是单纯的因为测量这个二极管非常的方便。 第二点,为什么测量这个整流二极光两端的电压,他就等于输出电压,也就是绿波电容两端的电压,二极光导通之后,他不是两端,应该是他的压强才对吗?应该很多人是这样想的。我们先通上电测量一下现在的输出电压, 先测这个二极光两端的电压,这个是十六点九九伏,然后我们测量另外一路, 这个是十一点八八伏。接下来我们翻过来直接测量绿波电容两端的电压。 第一组十七点零三伏,比那个十六点九九伏多了零点零四伏。 第二组是十一点八七伏,测量绿波电容两端的电压还比测量整流二极管低了零点一伏。其实正常情况应该是绿波电容两端的电压会比直接测量整流二极管两端的电压稍微高个一点点。之所以出现这种情况,因为我们测量的时候表比可能接触不良。 接下来我们看这个电路图,这个 t 就是开关变压器,左边这个是他的初级绕组,右边是他的刺激绕组,这个 d 是整流二极管,这个 c 就是绿波电容。我们测量这个输出电压,万用表使用的是直流电压档,这个没有错吧,用交流电压档,那测量这个电容两端是测量 不出电压的。然后这个开关变压器,他输出的电压是一个高频交流电,一般的数字万用表,你用这个交流电压档也是测量不出这里的电压。 只有经过整流之后,我们用直流电压档才能测量出他的输出电压。所以这个变压器的线圈,对于我们的万用表来说,其实他就是一条导线。我们用导线代替这个变压器,那可以看到这个整流二极管就相当于并连在电容两端。那 我们用腕表测量这个整流二极管两端的电压,那不就是测量这个电容两端的电压吗?然后这个变压器的线圈,它会根据输出电压,还有那个电流啊,它的粗细 还有扎数都不一样,所以这条导线其实还是有组织的,可以理解成一个组织很小的店主。那么在这个店主两端肯定是有分压的嘛。线圈的扎数越多,线进 越细,他这个分压也就越高。所以这个绿波电容两端的电压其实就是整流二极管两端的电压,然后加这个线圈两端的电压。线圈的电压一般非常的低,所以会出现整流二极管两端的电压比电容两端的电压稍微低一点。 不过这个线圈两端电压一般我们就忽略不计。然后直接通过测量整个二极管两端,判断他的输出电压是多少,道理就这么简单啊。

由四个二极管就可以组成一个桥式整流电路,正互相连的两个交点就是交流输入端。两个负极相连的交点是正极输出端,两个正极相连的交点是负极输出端。 当输入电压为交流二百二十伏时,在没有绿波电容的情况下,输出电压为二百伏左右。当输入电压为二百二十伏时,通过调试整流滤过后,就可以得到三百伏左右的直流电压。在理想状态下, 乔氏整流电路通过整流滤波后得到的直流电压是输入交流电压的一点四倍。


大家好,嗯,咱们这期再通过这个整轴电路说一下这个整轴电路当中这个点压怎么算,怎么计算,就说这个交流这个经过 这个整轴之后变成直流,它的电压怎么算的问题,怎么计算的问题。我现在先画一个这个,嗯,晶体管的这个全波整流这个图,大概也画一下, 这是扁起的雏菊, 这是变压器的刺激,这个是有中学出头的这个强波肿瘤, 划一下 二极管,这是这个负载电阻都划上, 这就是这个全部整轴的这个一个电路图。嗯,大家可以看这个是负载,这个是后边接的负载的电阻,这个是整轴的耳机管。 这个关于这个电压怎么算的问题,就是说如果这个交流输出是一个 u, 那么经过全部整个之后,他这个啊,这个负载电阻上的电压是多大?这个是应该是这么 不接电容的情况下,就说如果你这个全波整轴铝全波整轴这个电流流,没有接铝波电容的情况下,这个负载上的这个电阻就等于零点九倍的这个。 比如说这个是 u 二,这一段电压就等于零点九倍的 u 二, 就是这么一个算法,如果接上绿波电容了,如果你在这接上绿波电容了, 那他就不一样了,他就变成了等于是一点四一四倍的 u 二,这就是这个全波整流 这个里边这个点压的这个算法。 如果这个电压是没有这个 接这个负载的情况下,就说能达到,就说接上电容,没有接这个负载电阻的情况下,他能达到是一点四一四倍的诱饵。 等接上这个,嗯,真正的接上这个负载电阻之后,他就会减小这个输出电压,就大概 就等于是一点一到一点二倍的 u 二, 这都是一些理论值,这个是没有接负载的情况下,电容两端所能量到的电压值, 这个是接上后边这个负载之后,他所能达到的最高的电压值, 这是全部整流的情况,这个桥式整流跟他是一模一样,也是这种计算的方法。这个桥式整流大家先画一下吧, 这是比亚器的初级,这是比亚器的刺激跳水涨球,就用不着这个比亚器,此地有中心出头了,然后打开去划一下,两根一管 好,这就是大概期,这是桥式整直的情况,桥式整流这个跟他的接待方法一样,不加电容的时候,这个负载两端的电阻, 比如说这是 u 二,这就是整个这个线圈,这是输出,是 u 二,刚才那个是半拨,那是这是一半,从到中间出头出头,这是 u 二。 然后这个接待方法是一样,就是没接电容之前,这个电阻两端就是这个负载,电阻两端的这个电压 等于零点九倍的这个 u 二。如果接上铝波电容,不接这个负载,这个这个叠加就等于一点四一四倍的 u, 如果接上这个负载了,就等于实际点压就将来能达到一点一到一点二倍, 乘以这个机位。这就是咱们在嗯,看电路买这个变压器制作机器的时候需要参考的这个数值。 嗯,基本上这个晶体管跟电子管是这个鸡蛋方法是一样的。嗯,咱们再咱们再看一下这个电子管,他这个整轴电路是这种情况,比如说是咱们换一个六 z 四的吧, 这是比亚奇的初级,这是比亚奇的刺激,咱们就画一个六 z 四吧,打个七画一个吧。从,这是一个电 管,这是六对四的阳级,这是六对四的阳级,这是六对四的音级,从音级输出这个点压, 然后阳底是分别接着两个 变压器的这个刺激的出头,这就是大概起这个六 z 四六 z 四的这个情况,就说这个负载也是 rl, 这也是 u 二, 就说他这个计算值跟下边刚才清洗管的这计算值值是一样的算法,就是也是 如果不接铝锅电容,这不接铝电铝锅电容的情况下,这个负载上底下就是零点九倍的诱饵,如果不接这个负载光接着电,只接 接上电容的话,嗯,两点容,这样的电压就是一点四一四倍的 u 二,如果接上电容了,也接上负载了,实际上到最后达到的这个电压是一点一到一点二倍乘以 u 二, 这就是这个整流电路里的基本的这个计算方法。嗯,好了,这期视频就录这么多吧。

大家好啊,今天给大家来讲讲整流二极管啊这种是啊,整流二极管,这是在电路当中常用的啊,电子元件 啊,他分为啊,呃,快恢复二极管和啊肿瘤二极管两种。 这种是整流二极管啊,这个是银白色那段是负极啊,黑色 那段是正极啊,他呢只有一个方向大大导通啊,另一个方向是截止的啊,这叫做正向导通,反向截止啊,我们在电路当中也很常见啊,就在这里,这里有四个二极管啊,两个 正的,两个负的啊,两个正两两正两负啊,就结合了一个整流桥啊,就结合了一个整流桥, 在电路当中我们二百二输入以后啊,通过四个二极管整流以后啊,然然后到达了那个力波啊,大黑老大啊,大的力波电容, 你不定过来以后就接一个变压器啊,这个变压器已经被我拆掉了,没有了。然后到达电源管理芯片啊,电源管理芯片啊, 再然后过来啊,再过来就是一个 i c 啊, i c 模块啊, i c 模块,这个过来以后就就就到直流输出了啊,这里就是直流 输出啊,二极管,这里有几个二极管啊,这个二极管是那个保护二极管啊,这个是保护用的啊保护二极管 啊,这种二极管是稳压二极管啊,这个是也是这个是稳压稳压二极管,这个也是稳压二极管,这里有很多个稳压二极管 啊,所以说二极管在电路当中的用途啊,很广泛啊,所以说我们在电路当中很要很常用 啊,经常用到二极管啊,非常的实用啊。喜欢我的视频可以点赞关注收藏一下啊,长按三秒,给我一个强力推荐,我们下期视频再见。

这是一个整流桥,它里面有四个儿子管,我们用它来制作一个简单的电路,给弯音表增加一个功能。输入端串联两个二十二克的电阻,用来进行线流,电阻的两端焊接。一条电源线 直接采用二百二十伏的交流电压输入,经过热水管包裹之后,提高它的安全性。 两个 db 三的双向稳压二极管串联在整流的输出端。双向二极管一般用在可控硅电路当中, 他的典型工作电压是三十二伏,两个串联在一起,那么他的输出电压就是六十四伏,当然这个是理论值。由于输入电路 已经采用两个电阻进行限流,他实际输出的电压为五十伏左右,但是他输出的电流是非常小的,把输出端与万用表的表孔给他并连在一起, 就可以用来测量稳压二极管的稳压值以及 led 灯板上灯珠的好坏。他的电流非常小,不用担心损坏灯珠。既可以对单个的 led 灯进行测试,也可以用来测量串联的 led 灯, 从而判断 led 灯板的好坏。一般的腕表是没有这种功能,而且他输出的电压也是比较安全的,用手去触摸完全没有任何问题。 也可以测量 led 灯的光柱电压,测量的误差也是非常小的。喜欢的朋友关注点赞不迷路,感谢观看!

整流电路分为半波整流电路、全波整流电路和乔四整流电路。他们的作用就是利用二极管的单向导电信,把交流电转化为直流电。 当输入电压为二百二十伏时,通过整流滤波后得到的是三百伏左右的直流电压。这是绿波电容。 绿波电容采用的是带有正负极限的电解电容,它的容量一般选择四点七,违法到两百,违法资金耐压是四百五十伏。一般来说,外接的负载电流越大, 选用的电解电容容量也越大。这是半波子流电路。它的特点是电路结构简单,但它的输出电压不够稳定,待展能力差。这是全波子流电路。 全波整流电路必须配备一个带有中心车头的变压器,所以他的特点是体积大、造价高。这是乔氏整流电路。 乔氏整流电路不仅体积小、造价低,而且输出电压稳定,待宰能力强,所以应用最为广泛。

好,咱们今天来看一下这个充电器,这个充电器是一个四十八伏两安的,那么咱们在直播的时候已经把它修好了,它是什么故障呢?咱们先来看一下这张纸条,开始是烧保险更换检查后换了整流管,串灯泡测试灯泡亮灯, 还是有短路现象,已更换开关管。那么咱们根据他这个故障描述啊,证明这个板子有短路。首先我们来检查的是他这里这四颗肿瘤二极管,那么经过检查,这四颗肿瘤二极管 没有坏,但是压降都不一样。最后发现呢,他这四颗整流二极管是三种型号,里边有一颗还是一个 f 二幺五七,是一个 快恢复二极管,还有一个肖特吉二极管,还有两个是低频的整流管,那么你把这一个快恢复二极管装在他前面,这个整流桥这个位置 肯定是不对的。呃,咱们现在分别来测一下这四颗二极管的压酱,大家一看便知啊。首先来测右边这一颗, 你看他的压将是零点五三,再来测这一颗, 这一颗的压价是零点三九啊。再来看这一颗, 这颗是零点五六,这一颗呢,这是一个快恢复二极管零点四九。那你说三种不同型号的这个二极管装到整流桥上面, 你插电灯泡亮,那不是正常的吗?你换整灵桥的二极管,你不能这样子换呀, 你这是后期的肖特吉二极管,你快恢复二极管,你都往整流桥上装,这是咋回事啊? 当咱们把他呃这四个耳机罐啊全部拆掉给他呃,在这里换了几颗,换了四颗,这全部是低频的整流管子, 呃,为什么说他这个高频的整流管装在这里不行呢?因为咱们这是二百二十伏的电,五十赫兹进去整流的是属于低频交流电,你这个 f 二幺五七,他是高频的整流管, 他是整从变压器出来的这种高频交流电的啊,所以说不行, 那么他这个竟然有短路,而且原来这个开关管是坏的啊,这是他拆下来,这是他换上去的开关管,可以测一下这个开关管八 n 六零啊,已经完全击穿, 你看他这个开关管击穿之后,我们就要想到开关管 击穿这个电流检测电阻就有可能损坏,电流检测电阻损坏之后,有可能这个电流反馈电路也会有问题, 所以说当时我们呃,首先来检测他在板子上存在的这一颗,呃,开关管检测他没有事,然后检测这里这一个电流检测电总啊,这是拆下来的,你看他已经烧成这样子了啊, 我们可以测一下他的组织,打到电阻档位, 你看已经无穷大了啊,所以说电流检测电阻坏了 啊,我们翻到背面的话来看他的电流反馈电路,这是这一个电流检测电阻的一个银角,顺着这一条铜箔下来,走到这里 有一个私印,是五幺幺的电阻,那么就是五百一十欧的电阻,咱们拆下来在这里啊,这个电阻十册已经到达七点几 k, 咱们现在来测一下啊, 可能镜头里面看不来啊,这个因为太小了, 你看七点六八 k 啊,五百一十欧姆的电阻组织变成了七点六八, 把这一颗电流反馈电阻给换了,然后再来检查这里这些电阻啊,都没有损坏的,那么他这个开关管击穿之后,还有可能会导致开关管的下拉电阻损坏, 将检查他这个下拉电阻,十 k 的没有问题啊,测一下 八点五 k 啊,在线测量是八点五 k, 还有一种情况,这个开关管击穿之后,有可能会把这个驱动电阻给烧掉。这个板子上驱动电阻是一个十五欧的啊,我们来测一下,这是咱们换上去的啊,现在是十五欧, 这是他原来的这一颗电阻,我们来测一下,看他变成了多少。 哎,原来的这个电阻啊,组织已经无穷大了,测不出来了,测不出来了啊,这是驱动电阻。 呃,再一个呢,背面的这些电阻啊,咱们都查完了,没有问题。当我们查他的这个尖峰吸收电路的时候啊,尖峰吸收的二极管电阻电容都没问题,因为这个开关管揭穿的话,这个尖峰吸收电路 有可能会损坏啊,经过检查他没有损坏,那么我们再来检查他的二次供电电,当我们检查到 二次供电电路的时候啊,就是测这里这一颗二极管啊,当测到这个二极管的时候,发现他是逢明的状态, 那么有两种情况,第一种情况就是二极管本身击穿,第二种情况就是三八四二七角对地击穿, 要排除这个故障呢,也很简单,就是把这一颗二极管调起来再测一下,当我们把这个二极管调起来再测的话,呃,发现这一颗二极管本身没有坏啊,所以 很肯定的判断三八四二损坏。当时测量这个三八四二七角对五角 已经击穿,然后给他换了一颗三八四二啊,这次咱们前期的这些原机架啊,四颗整流二极管啊,开关管,还有驱动电阻,电流反馈电阻,电流,检测电阻,这些东西都给他换完之后, 咱们没有上电,再来把刺激检查一下,发现刺激啊,没有短路,也没有击穿的现象。最后咱们给这个三八四二单独上了一个电啊,测试三八四二各角的电压都正常, 然后咱们短接启动电阻端启动电阻的话,就是这四颗电阻啊,这四颗电阻,把这四颗电阻给从这拉一条线拉到这一点短接掉,然后给 交流输入端加了一个直流十八伏,测试他输出正常,输出五十六伏, 然后我们把这个启动电子的短接线给他取掉,上交流电来测试测量他输出端的绿波电容,两端电音压五十六分,跟咱们上直流电测试的结果是一模一样的。 他原来前集这里还有一个 ntc 的热米店组啊,他没有装,他是在这里给短接起来的,我把他短接线给取掉了,然后给他装了一个 ntc 啊, 吸收浪用电流的这个东西必须要有啊,这个板子现在已经是正常的了啊,那么咱们现在 再给大家来通电试一下啊,通电试一下, 记住每次通电之前啊,侧柱输出端的绿波电容两多万, 好,咱们通电,你看五十五点六分,稳定啊。 那么总结一下他插电炸机的原因,就是前机的四颗整流二极管换的型号不一, 换的不对,乱换一切,然后他没有查这一刻电流,检测电阻 三八四二他也没有查出来,所以说插上电,串上灯泡,灯泡常亮就是这些原因。好了,那么这个充电器的维修过程就给大家分享到这里。

各位网友大家好,今天我们来分享一下二极管的种类机器用途。如果我们仔细观察一块电路板呢,会发现板子上会有大小不同,各式各样的二极管,还可以发现他们的型号呢也是不同的, 这是因为不同种类的二极管呢,有不同的用途,要使大家看过视频之后有所帮助,有所收获。我们尽可能为大家详细的介绍几种不同种类的二极管以及他们的用途。 二极管家族当中最常用的就是这种普通的整流二极管了,那么这个个头最小的呢,是一个型号为 en 四零零七的二极管。首先我们要强调一点,就是因为第二位呢是一个英文字母 n, 所以我们很多网友会误以为 头一个呢,第一位也是一个英文字母,然后是艾恩五四零八,其实不是的,他是根据美国半导体旗舰的命名方法命名的,正确的呢应该是 en 多少多少, 例如说这个个头最小的是 en 四零零七,而不是 in 四零零七。然后我们首先来看一下这个 en 四零零七他的参数,他的反向 重复峰值电压是一千伏,然后这个正向平均电流呢,其实就是我们说的这个额定电流,就是一般他工作时的这个电流是一安,然后 正向不重复浪涌电流呢,也就是说也就是他可以承受的最大的浪涌电流是三十安。 当然如果我们觉得这个四零零七他的工作电流太小,我们可以使用,这可以使用这个他的型号为 rl 二零 七,他的工作电流呢是两安,也就是说呢要大于这个四零零七,然后还有这个个头最大的也是我们刚才看过的这个 en 四零零八,他就属于一个大功率的整流二极管了, 最大的整流电流那是三安。同时我们要料的一点呢,就是所有的这种电子元器件呢,几乎都有一个 我们常常忽略,但是也是非常重要的一个参数,就是他的工作频率的问题。上面介绍的这三种二极管呢,都是一种低 品的整流耳机管,就说应用在这种频率比较低的电路当中的,例如说这个 en 五四零八,他他是在这种一千赫兹以下的频率当中的 使用的,如果你超过了这个频率,那么这个二极管呢,可能就会被损坏。
