安立信936焊台使用教程

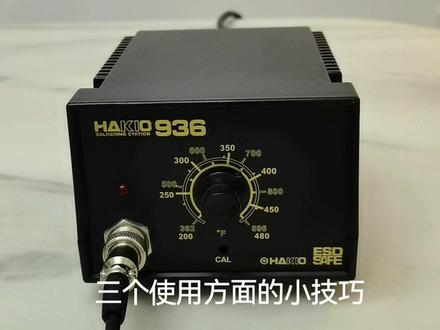

各位师傅大家好，今天讲汉台的三个使用方面的小技巧， 第一个就是焊台较准温度的问题，第二个就是怎么检测是主机坏了还是手柄坏了的小技巧， 第三个就是有关更换落铁头发热心 的注意事项。首先我们讲第一个，在汉台的条纹旋钮的下面，他有一个小小的孔， 这个孔啊，他标明了 cal， 他是用来干什么的呢？他是叫着温度的一个孔在孔里面呢，他有一个定位器，我拿个主板给大家看一下， 就是这样的一个电位器，这个电位器的他是可以调节的，他能转动三百六十度啊 啊，用一个小小的螺丝刀，这个直径二点零的螺丝刀是最好的啊，十字的最好啊，一字的也行啊，你看 他只能调正反调节三百六十度，千万不要太用力调，这个呢，他叫做叫做温度的定位器，他用来干什么的呢？现在演示给大家看一下啊，首先我们把 把这个落地头啊取掉，直接观察这个发热芯 啊，更换发热芯的这个方法，也就是把这个三件把这三样东西取掉，然后更换发热芯啊，首先我们把侧面，侧面有个开关， 把它打开，打开之后啊就会亮灯啊，温度调节，大家看一下啊，这是温度调节，嗯，大概就是啊，这个位置指向的就是三百八十度啊，调在这个三百八十度的位置，因为三百八十度啊，发热性他有个特点，他正好是介于 红与不红之间交替少数的啊。我们看一下，先把这个孔里面调节这个里面的定位器，调这个定位器呢，他是顺时针调了，他是 让温度升高，你看现在我顺时针这样调，你看我顺时针这样调啊，就能看到发热型特别的发红，但这种温度是特别高了，大家注意啊，不要调的太过猛了啊，然后再回来一点点，回来一点点啊，一点点调 啊，可以看到这个发热现在又开始发，开始发红了，他正好是介于红与不红之间这样交替闪烁的时候呢，这个时候的温度大概就是三百八十度，这就是这根发热性的特点。 第二步，我们如果说啊，就是整个这条手柄啊，有时候在工作当中突然间不发热了，不发热的状况呢，呃，有两种，一种呢就是说整个这个手柄啊，就是这个发热 心啊，或者这个线呢啊，他的这个街头这个位置出现了问题，整条手柄可以换掉的，你看直接取下来可以换掉整条手柄，或者呢把这个发热芯呢，把它换掉啊，如果有条件呢， 你就更换发热芯，因为你有两个焊材的时候啊，可以焊东西的时候就更换这个发热芯，如果你只有一台焊材，最好是直接换一个手柄。而怎么样区别是这个主机还是手柄坏了的呢？我们可以准备一个镊子 或者是导，只要是能导电的，这个导线都可以啊，大家注意看啊，这里呢他有一共有五根针，这五根针呢 代表什么意思呢？最下面这根针他是地线，不用管，他这边两个针代表的是发根线，这边两个针呢代表的是传感线，那传感线有个什么特点呢？当我们把传感线短路的时候，你看把它短路的时候，这个灯就会亮， 这个说明什么情况？灯如果能亮，那说明这个主机是好的，那我们接下来就是要干什么呢？就是把这个手柄给换掉，一般情况下，如果你短接这两个点灯不亮 啊，如果灯不亮的话，那说明这个主机就出了问题了，这个时候啊，你就要把它啊房产维修主机或者是重新过一台新机了，然后这里还 两个点，这两个点是发热线，当把这两个啊传感线的点短接的时候，你再去量两根发热线的这两个点，他的啊输出电压啊，是交流电 二十七伏左右，这个时候就可以百分之百确定这个主机就没有问题了，如果他的输出电压低于二十五伏，或者是说更小的话，那么说明这台主机已经出现问题了，需要更换主机。 一旦确定了主机没有损坏的情况下，那我们只要把这个整条手柄更换，或者是把这条发热芯给换掉就可以了。这个第三个就是关于耗材的啊，问题耗呢啊，我们知道这个落点头啊，还有 这个发热型，它属于这个耗材的啊，如果啊你发现这个落点头 啊，不管你怎么样去上松箱或者上焊膏啊，他都不粘吸粘上去了，这个时候你就要更换这个落点头，换一个这个新的落点头啊，落点头最好是这种包装，因为落点头啊 啊这种包装呢，他是啊里面是隔绝空气的，他能保证的时间很长啊，如果是那种封口袋的装 啊，就是那种自核带的装置装的话呢啊，他空气进去了，很有可能把这个落铁头啊氧化掉，因为你长时间不用他就氧化掉了，还会失锈，所以的话最好是用这种包装的落铁头。呃，还有这个发热芯他也属于 好耗材，在使用的时候啊，架子上在敲敲敲敲敲，那就会把这个发热芯啊的陶瓷给破坏掉，为什么他是陶瓷风装呢？因为陶瓷他隔绝空气啊，它里面是包裹的，是发热芯， 如果让桃子破裂之后，这个空气啊就进入到这个发热心，让发热心氧化，他很快 就把里面的发热丝给烧断了，所以千万不要在上面再敲，敲的后果就是把桃子敲破，桃子一敲破， 那就会导致空气进到里面的发热时，导致发热时氧化，发热时氧化之后在高温下就很容易断，这是很多的这个高手在使用的时候的一个不好的习惯， 把它克服掉之后，这个发热芯呢它的使用寿命也会非常长，一般呢都能达到三到十年，如果经常这样敲，可能一天就把它搞坏了。 好了，谢谢大家啊，这三个小技巧就讲到这里啊，如果有 需要的朋友，还有需要进一步了解汉台的朋友，可以啊，在底下留言或者私信我，或者进入我的贵川，里面就有汉台的介绍。
粉丝1935获赞2694
相关视频

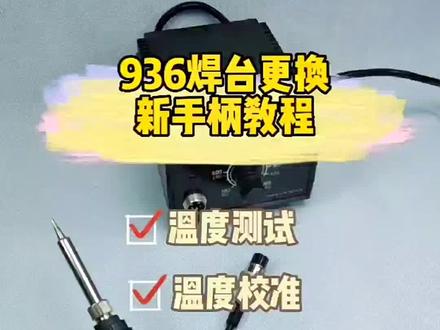

01:13查看AI文稿AI文稿收到货不要直接通电，使用正确做法，取下烙铁头和套筒，再插上新手柄，然后找一个光线较弱的位置，方便观察发热心。汉台温度调最低，通电测试大约三十秒， 三十秒后，汉台加热指示灯和发热芯还没有熄灭，请马上断电。这类情况一般是常规，手柄和原汉台的感温线正负极相反，导致汉台识别错误。 只要更换一下发热心，感温线的正负极就可以让汉台识别。 ps， 汉台需要匹配的发热心是热电哦，还是热电组，这个很关键。一般九三六汉台的感温线是最长的，两根线互换 感温线后再次通电测试，汉台调最低温，发热指示灯和手柄发热心在四十秒内熄灭，就算温控成功。简单温度降温， 焊台调到四百摄氏度，通电约一分钟，发热心有一点点发红即可，不够红可以用小螺丝刀调靠的螺丝孔位。
1514WeiWeiWei

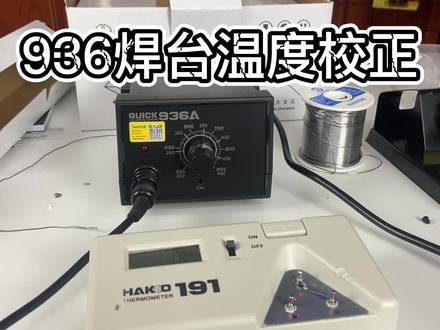

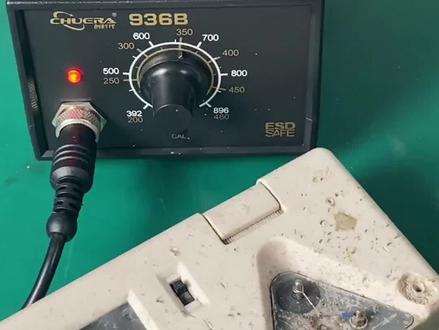

02:16查看AI文稿AI文稿今天用一个视频教大家怎么去校正这个九三六汉台的这个温度。 什么时候要去校正这个焊条的温度呢？就是一般就打比方我们换了这个烙铁的手柄，或者换了里面的发热芯，这个时候温度他可能会不对。就比如说我们现在调到的是三百五十度，但是他实际上的温度没有三百五十度， 你看现在我们现在是调到的是三百五十度，现在我们来看一下现在这个焊台的实际温度， 他只有两百四十度，这个时候我们就需要去校正他的温度。怎么去校正呢？因为市面上所有的九三六系列的，九六九 a 系列的，他这个下面都有 一个孔，像快刻的，他这里有一个小塞子，他塞住了，把它掰开，他就有个孔，它里面有个电位器，我们用十字的螺丝刀，然后嗯塞到这个孔里面向右。哎，他就是调高温度 啊，现在他是两百六十度，还不够，我们要继续 现在这种就是调多了，我们烙铁上显示是三百五十度，现在调到四百度了，这个时候我们就要往回调，往左边调， 这个手就差不多了，因为这个旋钮调温的他不可能精确到一度都不差，几度的误差都问题不大。
95鑫群五金电子工具

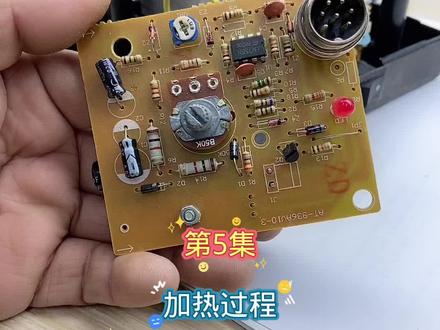

04:40查看AI文稿AI文稿大家好，今天我们来了解一下九三六汉台电路的工作原理。在上一期视频中，我们拆解了一个九三七的汉台，因为里面使用的是单面机的控制方案，所以电路结构相对简单。 今天我们要了解的这个九三六汉牌的电路就是一个比较典型的使用三五八方案控制的。下面我们首先来了解一下这个电路的基本结构。电路使用的主控芯片是 lm 三五八，这是一个常用的双运放芯片， 这个三五八被分成了两部分，第一部分是由其中的一个运放以及外围的原件构成的比例放大器，它的作用主要是用来放大温度检测原件的电压信号的。后面这部分构成的是一个电压比较器， 由前面的温度检测信号输出之后，通过这个电压比较器的比较驱动后面的可能规，实现对于加热的控制。下面我们来看一下 电路的基本的工作原理。交流电压输入之后，经过这个变压器的降压，产生大约二十四伏左右的交流电压，这路电压首先会经过 vd 三的半波整流，经过电容 c 二的滤波之后产生一路直流电压， 但是这一路直流电压并没有直接给芯片供电，而是经过了电阻二十，经过稳压二极管为第五， 经过这个稳压二极管为第四，经过阿一构成回路的，这里使用了两个九伏的稳压二极管， 所以在稳压二极管的两端，也就是这一点和这一点之间， c 四电容的两端产生的是十八伏左右的直流电压，用下放大器的供电八号银角是直接接待政绩的，而四号银角是经过这个电阻阿姨的限流之后，回到变压器的刺激绕组构成回路的。所以这个电路的供电虽然是有 由稳压二极管产生的十八伏电压，但是它是使用了两个九伏的稳压二极管，把十八伏的电压分成了两个九伏。前面这部分电路是没有画出接地端的， 当然并不是这个插座上的接地，这个接地是交流电压输入的保护地，前面控制部分电路的接地端实际上是在两个尾二极管的终点上的，所以这一部分电路电压的产生是由交流电压经过半波整流， 经过这两个稳压二极管的稳压以及分压之后，把单电源模拟成了双电源，变成了一个双九伏的电压。 这个电烙铁手柄的接口四五两个银角是内部的温度检测原件，五号银角是接地的，是接在这个虚拟地上的，这个银角是经过电速二四到达这个电压比较器的反向输入端的，他的四号银角是经过这个电阻二五 接在三号银角的，也就是同向输入端。所以当温度传感器上的电压产生变化时，就会引起前面这个运算放大器两个输入端之间的电压产生变化，所以当温度变化时，就会引起这个运算放大器一号银角，也就是输出端的电压变化。 我们来看一下它的温度控制过程。当温度较低的时候，内部的温度传感器输出的电压就会相对较低，所以经过前面这个运算放大器的放大之后， 有一号银角输出的电压也是比较低的，这一路电压是经过二七输入到后面的这个电压比较器的同向输入端的，他的反向输入端是由电源电压经过电阻二十经过这两个电阻并连，之后 经过这个稳压二极管的稳压接地，所以反向出入端是它的基准电压，这个可变电阻就是上面的这个温度调节旋钮，所以它的温度调节 就是通过调整后面这个电压比较器的基准电压实现的。当温度较低时，由于一号阴角输出的电压较低， 后面的五号银角的电压也是小于六号银角的，所以七号银角会输出低电瓶。后面的这个三极管由于是 pvp 的三极管，他会导通，这里的型号应该是二零三九零六。这个三极管导通之后，后面的口红硅就会触发导通，二十四伏的交流电压就会经过口红硅 经过一二两个银角返回变压器构成回路，手柄内部的发热芯就会得电开始加热。随着温度的升高，四五两个银角的温度传感器的电压也会随着升高，一号银角的电压也会变高， 后面电压比较气，五号银角的电压也会升高。当五号银角的电压超过了六号银角的电压的时候，七号银角就会输出 高电瓶，三极管就会截止后面的可控规，因为交流电压的过零点就会截止，当温度再次降低时，就会反复开始的控制过程， 这就是这个电路的基本的工作原理。温度的检测及信号的放大，中间的电压比较以及后面的可空规的驱动电路，如果把这一部分电路换成厂校运管，就可以把这个九三六的交流供电的焊台变成一个直流供电的，这就是今天我们要了解的这个电路的工作原理。
00:19查看AI文稿AI文稿今天教你更换发热丝，首先要拧开套管和烙铁头，拔出来拆下并清理好。灌的时候注意透明两角不分正负的，红黄两角是温控，按颜色换上，别接反了。搞完测试下透明两角十八到十二哦，红黄两角在零至一欧左右。

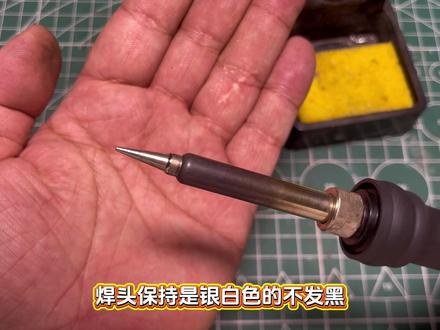

00:52查看AI文稿AI文稿我来说一下这个是九三六红头，怎么挂 c？ 用百分之六十三的 c 把它卷一圈， 卷好之后是这个样子的，温度调到两百多度，马上就可以挂 c 了，一定要挂饱满， 这个动作要重复几次，两到三次， 挂好 c 之后调到三百六十度，不可以超过四百度。 每次用的时候要用这种海绵磨一下，擦干净汗头，保持是银白色的，不发黑就可以用了。
152露营林林
03:06查看AI文稿AI文稿今天我们介绍一下，呃，我们第一次使用这个恒温焊台的一些操作步骤，首先我们把机器打开，让它这个升到这个设定的温度三百五十度， 然后我们可以准备一小剪这个吸线，拿这个海绵的话，我们可以提前呃用点自来水把它给湿润一下，尽量不要这个里面水不要太多，刚好就是湿润就可以了。 然后我们刚开始用的时候，这个漏斗它是新的，我们需要在上面加一点这个吸，做一些保养 啊，然后在上面这个海绵上面快速的这样子擦一下，然后再加点吸， 然后我们往里放，然后我们准备一个主板，像我们这种主板是单面板，他这边是没有铜皮的，铜皮全部在这边，如果是这种小焊点啊单面板的话，然后我们可以把这个温度适当的调调低一点，一般到三百三 到三百五就可以了， 现在是三百三十度。 然后我们对这些小焊点进行一个焊接， 把这些小焊点的焊接，那如果是一些主板，他这边两边都会有那种铜铜皮，然后焊点稍微比较大一点的，然后我们可以把温度适当的调高一点点， 三百八，三百九，达到四百之间。像这种像我这个的话，就是那个电源的一个主板，它这个铜皮焊点稍微都比较大一点点， 然后我们先把这个锡渣快速的洗掉，然后把焊盘先预热一下，是吧？然后再加点锡去直接进行焊接，然后先预热几秒钟再加锡， 然后包括这些大焊点也是一样的，先预热几秒钟再加锡。 现在我们使用完之后，这个锡可以不用去清洗，放这里它可以防止漏油头氧化。然后我们在使用的时候把这个锡擦一下，然后把这个焊焊点先预热一下，然后再去加锡， 焊接完之后放上面，如果不使用的时候我们就把这个机器关掉，这样就可以了。
00:53查看AI文稿AI文稿安利星二零二系列大功率恒温焊台，八十瓦大功率纯铜芯环形变压，按一次塞键闪亮后，上下键可以更改温度数值， 同时按住上下键出现拉代表温度锁定， 同时按住上下键出现闪烁代表温度下降。 大功率化吸迅速 轻松焊接， 降到最低温度后开始自动修。
00:34查看AI文稿AI文稿如何更换汉台手柄发热芯？拆下原来已经损坏的发热芯，一般是四根引线， 在清理手柄线路板上残余的吸，方便新发热新穿线。再换上全新发热芯安装发热新引线，引线套管的长度刚好匹配每一个接线孔位，固定引线后直接上吸， 注意上吸不能有虚汗。接好引线后剪掉多余的引线，已经完成发热新更换。
118WeiWeiWei
00:22
02:58查看AI文稿AI文稿大家好，看一下这个是怎么回事？这个是一个九三六焊台，这几天使用的一直好好的，今天插上之后，这个烙铁头突然就红了，看看这个现象， 一开始没注意，还以为是氧化了呢，后来才看出来已经被烧红了，这个条纹旋钮已经不起作用了，不管调到什么温度，这个工作加热灯一直在亮，温控回路肯定是出问题了，赶快关掉吧，时间一长这个发热原件就要烧坏了， 闲着没事咱们把它拆开看看吧，看看都是由什么原料组成，如果有明显的简单的错误，咱们自己就能把它修好。首先咱们拔掉电源，拆掉这个烙铁头， 这是一个 abf 九三六的横台， 罗定功率六十瓦，电源交流二百二十伏，保险是易安的，把它翻过来，在他的背面有四颗螺丝， 我们把螺丝卸掉，然后就可以打开了。打开之后 最明显也是最重要的原件啊，就是一个变压器，最右边是一个电源板，最左边是一个线路板，这个应该就是他的 温度控制核心。我们把这两个旋钮切下降落板就可以拿出来了。 中间最明显三角的是双向可控硅，也叫钉闸管，最下边的应该是一个温度控制芯片， 原接件没有明显的烧毁痕迹。这边这个烙铁头我们也把它拆开，最顶端的就是他的发热原件，发热原件出来四根线，两根红线，两根蓝线， 两根红线是加热元件，两根蓝线是温度探头。那个弹簧呢是接地用的，连接一根黑线，也没有发现明显的问题，也有可能是温度传感器坏了，没有发现明显 的故障现象，我们先把它恢复吧，凑合着用。装上之后呢，他居然好了，这到底是怎么回事呢？一拆一装，什么都没有动，他自己就好了， 要是维修都这么简单该有多好，估计还是某个电子元气件有问题，先这么凑合用吧，等再发生故障的时候，我们再来详细的研究他，分析他。
