图纸梁上标注0.20是什么意思

欢迎进来的朋友这个视频回答一下一个粉色的问题，他说有的两点标高他是加了括号，而有的两点标高他是没有括号，他们有什么区别？ 比如说我们这个地方他加了括号，他的意思就是比本城的结构标高要低零点三米。加了括号的意思就是和本城的结构标高进行比较， 而布加括号的这个标高就是他结构标高，他所比较的标高是本工程正负零点零零米的结构标高。我们拿这个图纸来举个例子，这个地方还有负一层没有画出来。 飞框架梁三十六号，他是加了括号，意思就是比本城的结构标高要低零点三米。本城的结构标高是四点四五米，减去零点三米，也就说他的标高就是四点一五米。我们再看一下飞框架梁十四号，他是布加括 标高，也就说他的标高比该工程的正负零点零一零的标高要低负的二点一米。 这个对很多初学者来说搞不明白地方，也就说正负零点零零米这个标高他只有一个，无论是我们的结构标高和建筑标高，他对比的都是这个第一层的首层的建筑标高。 我们再看一下框架梁十三号，他的两点标高应该怎么去看？这个 h 指的是本程的结构标高减去一点四六米，也就是说比本程的结构标高要低一点四六米。我们以二乘为例，框架梁十三号，他比本程的结构标高要低一点四六米， 所以四点四六米减去一点四六米，就等于三米的结构标高。当然我们也可以采用另外一种方式，也就是说把这个 h 带进去之后，四点四六米 减去一点四六米，就等于三米的一个结构标高，也就是说框架梁十三后的结构标高比该工程的正负零点零厘米的标高要高三米，其实这三米也就是他的结构标高。

梁的原位标注，尤其是现场的，你要认真听，如果你身边也有看不懂的人，一定要点赞、收藏，转发给他。 这个视频有点长，尤其是第三个，但是干货满满，让你看图不迷茫。这是一个一跨的梁，这是梁的集中标注，在之前的视频中已经详细说过。首先看一下什么是原位标注， 原位标注就是标注在梁相应位置上的标注。最左面出现在端部的钢筋信息，它表示包含了上部通常金根数的支座，负金十一表示支座附金的根数， c 表示三级钢筋，二十五表示钢筋直径， 六，斜杠五表示十一根。支座附近分两排分布，上排六根，下排五根。最右侧 出现在端部的钢筋信息，他跟最左侧一样，也表示包含了上部通常金根数的支座附近，五表示支座附近的根数， c 表示三级钢筋，二是五表示钢筋直径，三表示支座附近的根数， c 表示三级钢筋，二十二表示钢筋直径。整体表示的意思是，这个位置的支座附近分两排，上排为五根二十五的三级钢，下排为三根二十二的三级钢 下面在中间位置的钢筋信息表示包含下部通常筋根数的下部钢筋。一般不深入支座，变洁面、变固金、变拉筋、变相对标高的钢筋信息 都会备注在这里。这里的十表示下部钢筋的支数， c 表示三级钢，二十五表示钢筋直径，三表示下部钢筋的上排钢筋。支数为三，括号负三表示这个上排钢筋。有三支钢筋不深入支座， 七表示下部钢筋的下排钢筋之术为七。不懂的在评论区留言。

欢迎进来同学，今天我们来看一下非框架梁十八号这个地方的两顶标高的标注信息，到底是上反梁还是下反梁？之前有同学说这个地方是一个下反梁，是下反了三十毫米，这个梁到底是上反梁还是下反梁，要结合本图的图纸说明。 我们来看一下。第一条，两顶标高均为 h， 减去零点一米， h 为建筑地平面的标高，也就是这个地方的大 h 是建筑标高。 在我们有的图纸中，大 h 是结构标高，所以说至于大 h， 它到底指的是什么标高，我们要结合本图只说明。而什么是结构标高，什么是建筑标高，我们以十五成为例，给大家稍微说一下。在板黄钢筋浇筑完混凝土的完成面，就是我们的结 结构标高，在结构标高的上面再做一层装饰层，我们该图纸是零点一米后的装饰层，装饰层的完成面的标高就是建筑标高。该图纸其他量的两点标高，也就是本层的结构标高等于 h 减去零点一米， 而非框架梁十八号的两点标高为 h， 减去零点零三米，因此非框架梁十八号就上返了零点零七米。想要跟周公系统学习图纸的同学可以看一下主页的橱窗，里面有试听课程。

今天来讲，量的降标高括号负的零点五米指的就是比如说沉顶标高为三米， 那么这条梁的两顶标高就是三米，减去零点五米，那就是二点五米。所以这条梁的顶标高在二点五米的位置。

看这叫梁的圆角柱，他这带梁的下部，表示他这钢筋代不是梁的下部筋。他， 他有个这个小心心啊，代表下部钢筋，他是分两排的，这块负四代表什么意思啊？这块负四啊，代表这个两个下部钢筋啊，他的第二排钢筋啊，他有四勾，是不需要深入制作的， 就代我不需要伸着柱子，因为这柱子是这梁的支座，所以他这四杠件是不需要伸入柱子的。这块负的零点五，代我什么意思啊？代我这一款梁，他是下翻梁，下翻的五公分的梁。看明白老铁，双击加关注。

周公这个标注的是什么钢筋？这是梁上部跨中原位钢筋。他表示这跨梁通常钢筋为六根三级钢。二十梁的平面注写包括集中标注与原位标注。 集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。施工中，原位标注优先于集中标注。

你知道图纸中这条梁应该怎么看吗？我们一起结合梁的钢筋模型来看一看。首先集中标注的第一行，这个 k、 l 代表这条梁是一个框架，梁后边的三是他的序号，代表这条梁是图纸中的第三号框架，梁后边的这个五百乘八百代表的是梁的洁面尺寸，前面的五百指的是梁的宽度，是五百毫米，后边的八百指的是梁的高度，是八百毫米。 其中标注的第二行是梁的孤金信息，八代表梁的孤金直径为八毫米。斜杠前边的一百表示的是梁的加密区的孤金，每一百毫米不值一道。斜杠后边的这个二百代表的是非加密区的孤金，每二百毫米不值一道。后边这个括号二代表的是这里的孤金，是两只孤。 标注的第三行是量的重金信息，注意这个分号，分号前边代表的是量的上部钢筋，分号后边代表的是量的下部钢筋。我们先来看上部钢筋，中间这个加号是什么意思呢？其实这里表示的是上部钢筋由不同直径的钢筋 组成。我们来看三位图中红色和黄色的钢筋都是上不钢筋，红色是直径二十五的钢筋，黄色是直径二十的钢筋，这个就叫由不同直径的钢筋组成。另外需要注意的是，直径大的钢筋布置在外侧，直径小的钢筋布置在内侧，这样才能受力均衡。 我们再来看下部钢筋，总共四根直径二十五的三阶钢，在三维图中就是这四根紫色的钢筋。集中标注的最后一行这个 g 表示的是什么意思呢？这里就要给大家介绍到一种钢筋叫做妖精，妖精就是布置在梁中间位置的钢筋。妖精又分为两种， 一种是抗扭钢筋，代号用 n 来表示。另一种是构造钢筋，代号用 g 来表示，所以这里的 g 表示的是这条梁有四根直径十六毫米的构造钢筋。最后需要注意的是，这个四表示的是构造钢筋的总根数， 分到左右两侧之后，梁一侧就只剩下两根直径十六毫米的三级钢了，在三维图中就是这两根绿色的钢筋，这就是这条梁的仕途，你学会了吗？

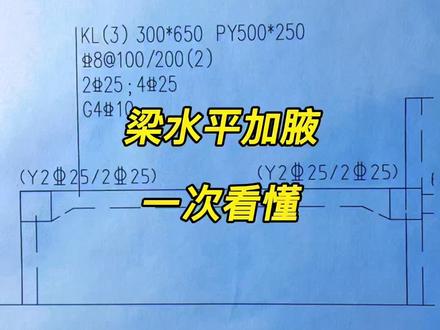

梁水平家业一次看懂，我们看一下梁水平家业在图纸上是如何进行表达的。 k、 l 表示框架。梁是矿梁两个字汉语拼的首字母缩写，括号三表示框架。梁一共有三跨， 三百乘六百五十表示的是量的洁面尺寸。三百表示量的宽度为三百毫米，六百五十表示量的高度为六百五十毫米。 py 五百乘二百五十， py 表示水平。加页就是平和页两个字汉语拼的首字母缩写。水平加页指的就是梁端部三角形的这个区域。 五百表示叶长为五百毫米，二百五十表示叶的宽度为二百五十毫米。 第二排表示的是固金信息三级钢，直径为八的钢筋，后边是固金的间距信息。斜杠前面的一百表示固金的加密区，固金间距为一百毫米。斜杠后边的两百表示固金的非加密区，固金间距为两百毫米。 后边的括号二表示估计的支数为两支估，我们现在看到的这个估计就是两支估水平方向一查有两道估计，所以就是两支估。 第三排表示的是量的重度钢筋，这里有一个分号。分号前面的两根三级钢，直径为二十五的钢筋，表示的是量的上部钢筋。分号后边四根三极钢，直径为二十五的钢筋，表示的是量的 下部钢筋。字母 j 表示的是构造钢筋。四根三级钢，直径为十的钢筋。 原位标注，这里表示的是加液位置。斜杠前面表示上部两根三级钢，直径为二十五的钢筋。 斜杠后面表示下部两根三级帮，直径为二十五的钢筋。我们看一下现场照片，这个位置就是我们刚才所说的水平加液钢筋。

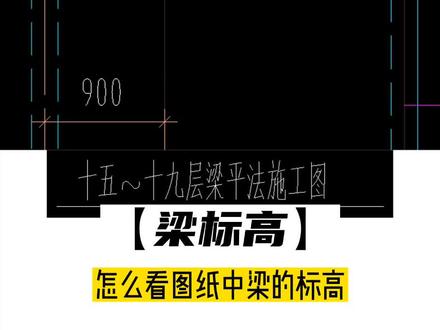

梁标高如何计算？这张图纸上的标注？ k l 表示框架梁数字二表示梁的编号，二号梁的标高是多少？计算时我们需要看一下这道梁所在的图纸名称。在我们这张图纸上，图纸的名称显示为二层顶梁配金图，也就是这道梁在二层顶。 然后我们再来看一下结构层高表，表格上显示二层的底标高是三点八米，二层的层高三点六米， 那么二层的顶标高也就是三层的底标高为七点四米，所以我们看到的这道梁，梁的顶标高就是七点四米，梁底标高为七点四，减去梁的高度五百七点四，减零点五，梁底标高是六点九米。

来看一下这根梁标注如何识读。 wkl 表示屋面框架，梁十一是梁的编号，括号一表示梁的跨度。有一块 图纸上从支座到支座的距离为一块，后面的五百乘以一千表示量的宽度是五百毫米，高度是一千毫米。 固金是三级钢，直径八毫米。钢筋间距、压密区间距一百毫米，非加密区间距二百毫米。括号四表示固金的支数是一个四直铺，四直铺的意思是两的固金外侧有一个大固金， 里侧有一个小固金。在垂直方向上一、二、三、四有四条线量。上部钢筋是四个 根四级钢钢筋直径二十五毫米，下步钢筋是二十根，四级钢钢筋直径十八毫米。直杠十表示二十根钢筋分两排进行布置，第一排布置十根，第二排也布置十根。 括号里面减十表示有十根钢筋不深入支座，也就是说底部一共有二十根钢筋，十根是通常的，剩下十根呢是不深入支座的钢筋。 不深入制作的钢筋长度是零点八倍的 ln， 这里的 ln 指的是梁的净跨长度。字母 n 表示抗扭钢筋，六根四极钢钢筋直径十四毫米。 抗扭钢筋布置的位置在量的两个侧面布置，左边布置三根，右边也布置三根，两边合起来一共有六根。
