梁水平加腋与垂直加腋区别实图

图纸上这个外表是竖向加页，一千乘以三百五，一千四越长，三百五是越高。 这个 y 零乘以零。斜杠一千一乘以七百，表示这根梁左边不加叶，然后右边加叶。竖向加叶是在梁的下面加钢筋，一端要毛到梁里面，一端要毛到柱子里面。叶长指的是这段长度，叶高指的是这段高度。在 图纸上 p 外表是水平加页，一千二乘以两百，一千二是越长，两百是越宽。水平加页是在水平方向加钢筋。 c 一是指的越长， c 二指的越宽，这个是一个竖向加页梁，这个是一个水平加页梁。

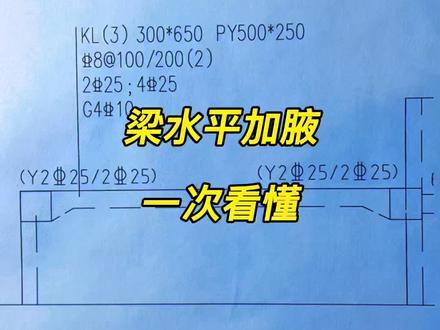

梁水平家业一次看懂，我们看一下梁水平家业在图纸上是如何进行表达的。 k、 l 表示框架。梁是矿梁两个字汉语拼的首字母缩写，括号三表示框架。梁一共有三跨， 三百乘六百五十表示的是量的洁面尺寸。三百表示量的宽度为三百毫米，六百五十表示量的高度为六百五十毫米。 py 五百乘二百五十， py 表示水平。加页就是平和页两个字汉语拼的首字母缩写。水平加页指的就是梁端部三角形的这个区域。 五百表示叶长为五百毫米，二百五十表示叶的宽度为二百五十毫米。 第二排表示的是固金信息三级钢，直径为八的钢筋，后边是固金的间距信息。斜杠前面的一百表示固金的加密区，固金间距为一百毫米。斜杠后边的两百表示固金的非加密区，固金间距为两百毫米。 后边的括号二表示估计的支数为两支估，我们现在看到的这个估计就是两支估水平方向一查有两道估计，所以就是两支估。 第三排表示的是量的重度钢筋，这里有一个分号。分号前面的两根三级钢，直径为二十五的钢筋，表示的是量的上部钢筋。分号后边四根三极钢，直径为二十五的钢筋，表示的是量的 下部钢筋。字母 j 表示的是构造钢筋。四根三级钢，直径为十的钢筋。 原位标注，这里表示的是加液位置。斜杠前面表示上部两根三级钢，直径为二十五的钢筋。 斜杠后面表示下部两根三级帮，直径为二十五的钢筋。我们看一下现场照片，这个位置就是我们刚才所说的水平加液钢筋。

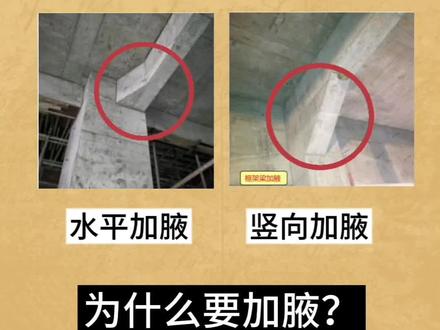

大家好，我是彭公，今天来聊聊框架梁家业的原因及构造。首先，梁家业有水平家业和竖向家业两种。 水平家业是为了保证梁柱中心线不能重合时，消除梁偏心对梁柱节点核心区的不利影响，以及减小对柱带来的扭转效应。 量水平加液表示时，在量尺寸标注后加字母 p y， 然后页长乘以页宽。量数项加页又较量的支托，一般情况是为了不影响建筑进空高度的原因，但又必须满足抗减要求时，加大量高而设置的量数项。加页表示时，在量尺寸标注后加字母 y， 然后页长乘以页高。梁家业时钢筋构造详见图集二十二 g 幺零幺幺中二到三十六页，你懂了吗？关注彭公，了解更多工程知识！

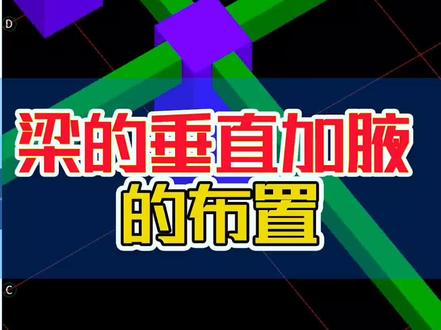

大家好，在我们有的时候呢，在梁的位置有可能需要生成我们的垂直家业，那又该如何进行生成呢？我们点击原位标注，选中我们的梁，在我们的梁中 去输入相应的加液，输入我们的液长液高，比如三百，三百喝我们对应的加液钢筋，比如二 c 十二， 我是随便输了啊，好，那这样呢，在我们的对应的梁柱交接位置，即生成了相应的加页数据。

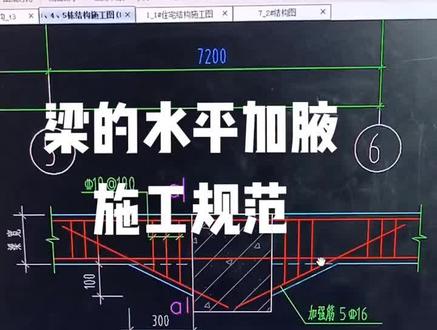

梁的水平家业施工规范和住址交界处需要一个水平家业呢？ 好，咱们大家来看一下下面文字用于梁柱中心线之间的偏心局大于该柱子方向宽的四分之一十。为了方便大家理解，为大家画了一个草图， 这是一个六百的框架柱，这是一个二百的梁，宽度为二百的梁啊，六百的框架柱，他的中心线是这里是三百吧，一边分成了三百就是他的中心线， 这里的距离为三百，然后量的中线是在这里，因为量是二百的， 这边的话他就是十厘米，一百，这边就是三百，然后算的就是下面那个距离， 从中线到柱中线他们进的距离就是三百减一百倒出来二百，然后柱子的四分之一就是六百的，四分之一就是一百五吗？ 这是大于四分之一十，然后这个地方需要两加一 说，就是柱子的中线到梁梁中线的位置。

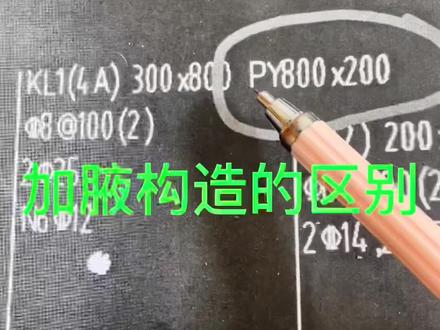

这个 py 代表这个量，他有个叫水平加页。 p 的意思代表水平 y 呢代表加页，八百乘以二百代表这个加页。 加液的一个水平长度还有垂直高度啊。什么叫水平加液呢？看这里这种构造就叫水平加液，就联合 梁和柱子之间有这种小构造，这种小构造就叫水平加页，他叫横向的。现场就这样的啊。如果是个 g y 的话，他就叫竖向加页， 这就叫竖向加页，上下的叫竖向，就梁和柱子之间这种构造叫竖向加页，这个这一位就代步的这是个竖向加页。

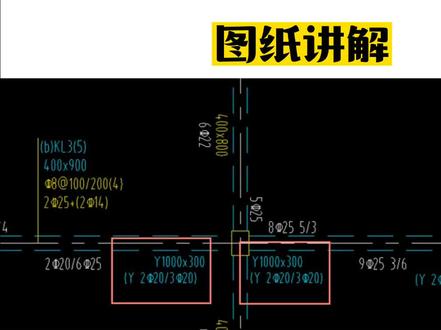

欢迎进来的朋友，今天我们看一下这个图纸，第一个外表示竖向加页，如果是 py 表示水平加页，括号里面这个外表示加页钢筋信息。第一个外的后面是越长乘以越高， 一千为页长，三百为页高，括号里面外表示加页钢筋信息。如果是斜杠的话，表示上下排钢筋，如果是加号的话，表示为同一排钢筋。这个地方是斜杠，表示上下排钢筋。 最下面一排是三根三级直径为二十的钢筋，上面一排为两根三级直径为二十的钢筋。卯入梁里面的长度为 iae， iae 通过查表就可以计算出来。想要更系统、更细化的学习图纸，可以看一下左下方的课程。

今天来给大家讲一下梁的水平加液，水平加液是为了防止梁中心和柱中心的偏心，通过构造改善水平力的传递路径，缓解框架梁柱偏心对节点区的不利影响。混凝土结构设计规范里规定， 凡是梁中心线偏离柱中距离大于柱边长四分之一的，必须水平加液。在图纸当中怎么去表示呢？我们来看一下。他在表示尺寸的时候，会在前面加上 p y 乘号，以前呢代表的是页长，乘号以后呢代表的是我们的页宽，在图纸当中这个是我们的梁，这是我们的柱子，那哪个方向是页长呢？这个方向是我们的页长， 这个方向是他水平加液的这个液宽，它里面呢也会有钢筋，钢筋的话呢，会分上部的一个钢筋和下部的钢筋，在表示的时候同样也是以外字大头，然后呢上下部的钢筋是用斜杠来进行分割开的，在梁的原位标注当中去注血。

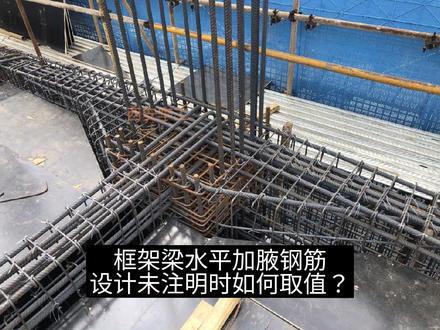

这是一条带有水平加页的框架梁，我们看一下图纸上的表达， p y 表示水平加页，零乘以零表示本跨左边，不需要加页，八百乘四百表示本跨右边。页长为八百，页宽为四百。 此时我们发现家业处只有洁面信息，并没有配金信息。我们来翻开二 g 幺零幺杠幺图集第九十二页。 当水平加液部位的配金设计未给数时，此处斜纵金的直径分别同梁内上下纵金仅设置一排即可，水平间距不宜大于两百。侧面纵向构造金的设置同梁内侧面纵向构造金。

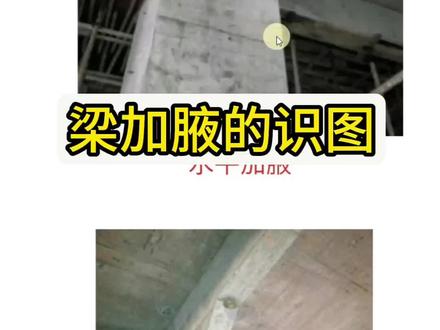

我们来认识一下梁家业，那么上面这个是水平家业，他就是在梁的左侧或者右侧就水平方向啊，他这里加了这样一个业角，你看这里 加了这样一个三角形的这样一个页角啊，那么这个就是他的一个水平加页啊，那么这底下这个是一个竖向加页，就说在梁的底部这里加了这样一个页角啊，这个他就是一个竖向加页。 我们先来看一下竖向家业他的一个实图啊，那么这里你看框梁七，框架梁七，他的梁宽是三百，梁高是七百，这里写了个 y， 五百乘以二百五，那么这个就是两的加页，那么这里写个 y 呢，是表示是竖向加页，那如果是水平加页，它这里会标一个 p y 啊，标 p y， 因为 p 呢是表示的平 啊，那么这里大家记下 p y 就是水平加液，那么这里 y 后面跟着这五百乘以二百五的，就是他这个加液的尺寸，这的五百是表示他这这个液长，还底下这里加液，他这里的长的这个方向 啊，这里这个长度叶长，他是五百，那么叶高是两百五，就是从这梁底啊，一直到他下面这里 啊，这里的页脚底下这里，那么这是他页高是两百五，那么这里你看括号这里写个 y， 四饭二十五，这就是他的家业的钢筋啊，你看那么这里表示他家业钢筋是四根直径为二十五的三级钢，我们可以在我们这个三页图形里面来看一下， 你看就这四个钢筋，看，就这里加液，这里加了这四个钢筋啊，那么这就是他的加液 钢筋，那么右边跟他这个结构是一样的啊，我们再来看这里的水平甲液，那么这里写这个 py 就表示水平甲液，那么五百乘以两百五，五百呢是夜长，就是这个长的方向，这里加了这个三角，他的长的方向， 他这里是五百二百五，是页宽，就这里这个方向啊，他加页这个宽度，他是一个两百五。好，那么这里我们看他这个加页的钢筋啊，这里标在括号里面，这就加页钢筋，那么这里写个 y f 二十五，斜杠 f 二十五就表示它加一部分，它上边是两根二十五的钢筋，它下边是两根二十五的三级钢，你看 就是我们这里的青色的这个钢筋，他就水平加液啊，那么他上面这里加了两根，他下面这里加了两根，就对应上这里这个标注，那么他右边呢？跟左边这个是一样的啊。

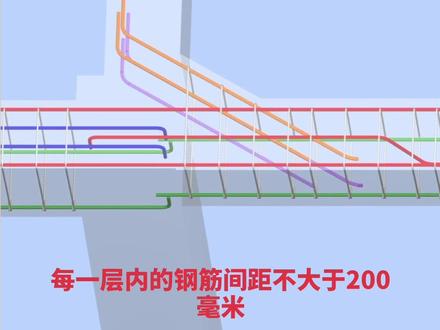

这是一个水平加夜量，图中黑色的三角形区域就是水平夜角，在图纸中以字母 p y 表示。 页角尺寸由设计确定。页角构造钢筋分为上下两层，每一层内的钢筋间距不大于二百毫米，钢筋数量由设计确定。钢筋的两端直卯或弯卯入制作内，你看懂了吗？
