ad15怎么导出gerber文件

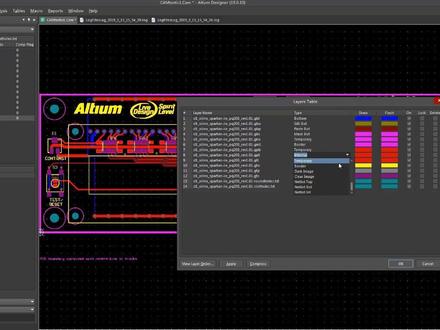

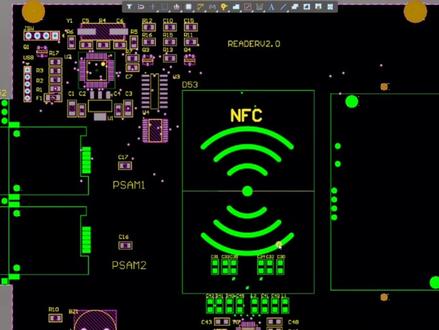

本次视频我们一起来了解奥地导出 sft 贴片所需的胳膊文件操作流程。首先打开文件菜单，选择打开，再找到我们需要导入的 pcb 文件。 紧接着再次打开文件菜单，选择制造输出， 找到 gerber files 后，点击进入 gerber 设置对话框。 在 gerber 设置对话框中有五个选项页， 在通用选项页中我们要设置歌本的单位和格式设置单位选择英寸，格式选择二比五。 接着我们进入层设置，在层设置里面我们要选择我们所需要导出的高爆图层，根据生产需要在图层后面进行勾选， 这是各个图层所表示的层信息，已经整理成中文，有助于理解，需要的可以截图保存， 如果不清楚选择哪些图层也没有关系。打开绘制层选项，选择勾选，全部去掉， 再点击选择使用的，这样的话所有 p c b 使用的图层都会勾选。这样导出后，我们可以用相应的 gibber 查看软件进行查看。筛选 钻孔图层选项页保持默认即可， 光圈选项页也是保持默认，设置高级选项页，首位末尾的零选择去掉首位的零，胶片中的位置选择参照相对原点，其他设置保持默认，点击确定，这样胳膊文件就已经 导出成功了。紧接着在 od 软件视图框中就会出现我们所导出的哥们视图， 到 p c b 原文件夹中就可以看到我们导出的戈贝尔文件了。 带地导出戈贝尔文件的了解过程到这就结束了，下期视频我们来用导出的戈贝尔文件来导坐标，下期视频见。

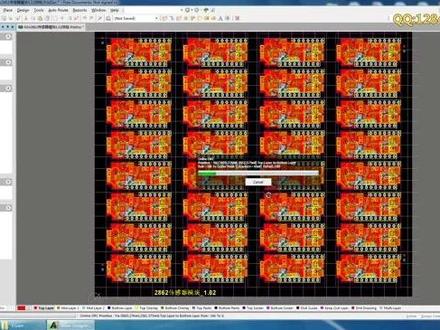

大家好，我是员工，下面为大家讲解一下如何在 ad 软件里边也称为 dxp。 如何在这里这个软件里面转胳膊文件呢？下面我为大家讲解一下。拿到这里打开 ad 软件，其实是 pot 九九 he 软件的升级版来的，看这个有拼版的电路图， 偏好版的三档，这样择一个时可以单层上市。嗯啊， 单层显示啊，如果偏这里，这一家 a 可以，最终要查看板内的信息，看下有没有过孔。 via s。 就是过孔，一千二百八十个过孔， 下面要如果要关掉这个过孔开窗的话，下面我就给他教一下大家。嗯，第一扎，第 d 加 a， d 加 r， 选择这个界面，选择这个 p short so to mask， 这个把它改为 i i s v i a， 这里负一百毫米，注意这一步，两步，三步点。 ok 啊，现在就在关闭过孔开窗中，要等一下，因为这个板子有平板，数据量稍微大一点，所以要等一等。如果是单屁洗的话，就转的很快了，这个就关闭的很快。 如果客户要求过孔开窗的话，就不用做刚才那一步过孔开窗了， 要等一下，很快了。 如果你在这个软件里边你不关闭也可以，你在后面的导导入各部门将那个经历系软件里边关闭也可以。 嗯，可以了，点远点还没抓住啊。嗯，可以了， 点圆点点中间啊，转胳膊，胳膊坏文件点这个层，这里选择所有层， 关闭镜像要选择这个，如果转不出去的话，在后面加个零，这三线都加个零 点。 ok 啊，转出去了，转出去了，然后后面再转一下，转 宽带， nc 宽带选择英寸二比五格式。有了 啊，转出完成看一下有没有啊？有了，不是这里啊。呃， 这个 dxp 软件，你就是说你 pcb 本件在那在哪里的话，他转出就就转出在哪里了啦？自己看一下啊。

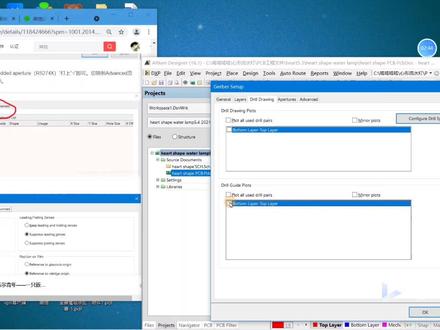

嗯，今天给大家录制一个那个导出胳膊文件，并且用胳膊文件发给那个力创，然后再让他打板子的一个教程。胳膊文件呢，这个是他的百分百科，他就是在 pcb 用于加工的一个文件， 然后这个是我给大家做的一个呃，胳膊文件的教程，在这个教程底下我还付了一个两个文章，一个是英文版，一个是中文版的，如果 大家一定要以我的这个教程为准，然后再以这两个版本的教程为参考，这两个版本都是有一些不一样的，我待会会解释。然后呢中文版的这个教程，只要是有一些作文吧，就是免得大 大家去查字典，所以说我付了这个教程，这个这边的话就是对每一个英文基本你看他都会有对你的中文解释。好的，现在开始给你们示范怎么导出胳膊文件，一步步来， 这个先关掉，这个是我导出失败的一个胳膊文件，我要删掉他， 然后按照这个文章来，胳膊纹尽量导出，一共分三步，第一步导出是导出他是可用的层，第二步是导出机械层，第三步是导出他的钻孔，就比如说你的焊盘啊过孔之类的。然后我们现在开始看， 首先在 pcb 的环境下，我现在已经点到了 pcb 的环境下，然后点亮 f， 然后点胳膊 faft， 他会出来一个这个界面， 然后再捐那种页面，这里选英寸，这里是二比五，二比五的话是工厂默认加工的一个比例，就大家不需要改，然后再切换到那个层，那个层呢，就是这里 选择优缝，这里全部都 offer 不选，然后这里把这个勾勾上，然后右边的机械层全部都不选，最后的话就是这个界面 左边和右边要一致，紧接着到这个程序不用管。 嗯，设置了 jinel 和勒尔斯这两个页面之后，然后这个是钻孔层，现在这里两个都不要选，就是什么都不要选。这一层， 这是第一遍脑孔，这里什么都不要选，然后切换到这个光圈层，光圈层的话就在这里打上勾，紧接着切到最后一个 页面，然后保持默认设置，然后跟这边一样就好了。嗯，现在是一样的，然后点击 ok， 第一次导出，然后等待他导出。第一次，嗯，看到没？这个就是一个镜像，我真正的那一 个，第二个文件其实在底下，所以说这个文件是可以不用保存的，没有问题，他其实是给我们看的，也没有什么用，然后有用的是下面这些层加载一下， 你看这层，这层才是有用的。然后呢进行第二次导出给补文件，这一次是导出机械层，我们再次， 哦，你看到没？我现在就没有那个什么了，一定要切回 pcb 界面，再次的倒，嗯，对，找到他，然后再进这里不变，然后是直接切换到勒尔城， 这个时候呢将这个勾不勾了去掉，然后再在这下面不选这个还是不选， 然后在右边机械层中选择与板子相关的机械层，然后就把机械层选上，选上了之后呢就跟这个界面一样， 然后切换到这个孔层。刚才第一次的时候，我是跟你们说全部都不要勾，是吧？然后现在第二遍倒，然后就要将 这里这一个框这个勾打上，然后这个镜下不打 下面这一个框呢和上面呢要一致，所以啊一个勾，然后左边和右边你看一样， 然后到这里之后，后面两个都不需要更改，直接点击 ok， 再次等待，然后这个分成了 是倾向城。哦，我左边和我右边的头之所以不一样是因为，嗯，我已经把 那个这边的那一些心情吗？是个 led， 我已经把 led 的风罩全部都换了，我换了新的 led， 然后他那个风罩的这个机械层不一样，所以你们不要大惊小怪，我这边又重新排了一次这个版队， 然后同样的这个文件也不需要保存。第三步是导孔还是要回到 pcb 的界面，然后还是这个选项，这个时候是专门导这个孔程， 然后这里对着这张图来，这个这个是一样，然后这里选择中间这个，下面这个勾要勾上， 然后点击 ok， 然后他就会弹东西出来，你就点确定，再点确定 啊，他就会出焊盘给你了，这个就是你在那上面的那些焊盘，哦，对， 我们呢这个 a d 十六呢，在 wins 系统上应该是有一个 bug， 我在这上面应该有写，就是你倒出来了之后千万不要缩放，你一缩放就 那个胳膊文件，他可能会停不下来，你看我扩大，你看我就找不到他了，在缩小啊，是吧？你们就不要随便的动他，你看我动了他，他现在就这样了，不过没关系，这三个层你都不需要保存的，其实 你就看下面嘛，是吧。 然后我给大家解释一下，就是机械层， 机械层他其实加工的时候他是不会加工的，所以有一些那一些教程里面他可能他只导出了啊，你看这边又开始犯傻了，看到没，我的这个层就大家不要随便去动他， 就你加工的时候，他一般他工厂加工，只会加工可用车和刀孔的车， 他机械层他是不加工的，他是用来。对的，这是拿来看的。然后呢，我这边我保保存一下我的工程，这三个你不保存也行， 我这边偷懒我就多保存，其实他们没有什么用。嗯，好，然后我关闭我的工程， 然后在力创那一边打板。怎么用胳膊来打板呢？你看我这个有一个凹铺的文件，你看我刚才的那一些，那一些胳膊文件就在这里，我直接 把它压缩，压缩到这里，然后我打开我的佳丽创， 本次打扮由邱玄涛同学倾情赞助，然后现在是另创下单的教程， 在线机架，然后上传。然后呢？ 因为他这个号是第一次打版，所以有很多细节我都可以一次性在这个教程里面说清楚啊。你要打版的话，你个人的邮箱，首先你要注册吧， 然后你要去下载一个这个佳丽餐下单助手这个软件，然后他是一个你要下那个电脑端的啊，手机端也可以下，但是手机端不方便。 然后在这里上传 pcb 文件，我就把我刚刚的那个 pcb 上传上去， 看到没？就这个一定要，你看他这边，他只能上传哦压缩文件啊，然后等上传， 这个上传过程会比较久，而且可能会上传不成功。我试过传了五分钟都没传上去的， 这是我文件已经传好了，我这个文件传了大概有五分钟，所以中间我就暂停了，没有录制。然后呢？你左边的话，你板子层是不是两层？ 板子宽是十乘十，力创最多打十乘十，你再往上打就要加钱了啊，虽然现在是免费，是吧？板子数量就直接选五个。然后这一边的话呢，就是我的 那个板子的图，我可以看一下胳膊图。嗯，全选，这是我实物的仿真图， 这是我底层， 底层记得要有我们工作室的 logo 啊。我现在是调了那个全屏，让你们仔细看一下那个胳膊文件。 然后这个是顶层丝印，他这边的颜色跟立创应该不一样。然后这是主焊，顶层， 这个是线路的顶层，这是底层的线路，这是底层的竹焊，这是底层的丝印，就我们 公司的一个 logo 在背面。三孔层就是我们的那种各种焊盘，是吧？你看这些焊盘，这一个个孔全都是我们紫砂的焊盘。 呃，这个应该是他封装那个层，这个是边框层，就是那个实诚实的框，这个是那种禁止布线层，一二三四， 这是孔福城，这个我也不知道叫什么城 好，就这么多层了。 然后我现在给大家放大看的是我那个顶层的线路，你看到没，这些位置就是焊盘，一个个圆圈是焊盘，然后中间这个细细的，这里就是我的电线，嗯，这里是我打的过孔，这里是地孔，增强这个 pcb 的联通性。 然后你往下看，那这一根根的这些线都是走的通的。我给你们看一下底层的底层的线路，嗯，我底层没有走几条线， 看到没？这个这些就是线路， 我在这边确定了，我顶层和底层的线路没有问题。嗯，就差不多了。 退出全名，然后继续下单， 点击下一步。 嗯，看到没？他这边你要绑定公众号才是零元，你不绑定的话。

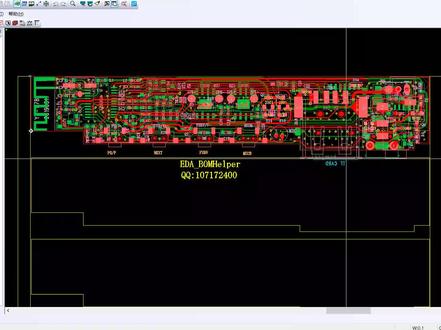

今天我们讲一下破 pcb 如何导出胳膊文件， 像这一块板子，他是一个双面板，就两层， 首先还是把我们的工具调出来。 好工具，胳膊一点零，这是一个偏移植啊，你用默认的就可以了，等下我告诉你这个偏移植指的是哪个地方， 片子指的是这里面，就是 就是这个位置到这个位置的距离啊，如果你设的太小了，那这两块他可能会重叠在一起 啊，这是一些常规层的导出啊，比如说像这个 pcb 的话，他实际上用到的层有这么多， 那么我们想把这些所有的成都导出也是可以的， 用这个胳膊一点零， 好，现在就多了很多层，这些层只要有用到他都倒出来。 接下来我们看一下一个多层板， 这个板子他有几层， 应该是六成吧 啊，这里面也有一些信息，不管他 同样的用这个， 这鱼一样的，也是偏一只， 对胳膊文件他也自动生成， 这所有的层他都有导出，他是自动识别这个 pcb 有多少层， 同样你想输出其他的信息层也是可以的，选择一点零，一点一， 只要是使用到的成啊，有一些二的线啊，或者是一些文本啊，他都可以导出。 看这些这些就是额外导出的， 你认识我吗？ 这还有一种方式是半自动的， 就是这个二点零 啊，这个我们现在是给他设窄一点，设成一百应该也可以， 半自动的跟全自动的是有点不一样的啊，这个他就是半自动，自己操作的。 好，这是让你确认一下这个路径啊。这个文件呢，就是 呃，工具实时生成的一个文件啊，他现在就是是需要导入这个文件， 我们可以手动来捣一下， 其实刚才那个文件我们路径已经选择错了，应该是要选择这个，这个才是现在生存的， 刚才我们出来的，你看这些信息感觉是不对的啊，我们手工选择下这个 啊，这就是要不断的替换，替换， 我们把这个重新删掉，再来一次 倒入 好，这个才是正确的。 这项就是手工操作的啊，就是自己人工导入，这个就是工具，根据你这个文件生成的一个胳膊的模板，然后导入他 半自动车，有点麻烦，我们再来试一下这个半自动。 好，现在让你选择这个文件，你看这个文件的时间，深层的时间就是安全时间，这就是是， 这是自动自动导，就是也相当于是半自动导入的，就是那个路径，你要选择对， 同样半自动，他也可以导出，就是很多层的信息的，就是这个 大部分情况用全自动的就可以了。就是 啊，胳膊一点零跟一点一， 这也是督导出来的一些成 啊，就是正常情况下啊，用这个这两个就可以了， 这两个相对是备选的好，那么还有就是导出一些钢网啊，装配啊， 操作也是一样的，这个又是全自动的，同样还可以设置模板。好，现在你想设置哪一种模板啊？基本上我们都需要设置一下 适应的，或者是胳膊的适应，就单击这个适应 好，这个适应层的这个模板就出来了，这里有提示，编辑好模板后保存 保存，关闭 clm 窗口。请不要更改文档名以及序列，就是这个这个名称啊，这个这个名不要去修改，也不要把它倒过来啊，他是原原来是什么样就是什么样啊，就是 然后你只要去里面去编辑啊，你想，比如说你想修改啊，一勾选一些其他的东西啊，比如说你这个啊，你想勾选这个文本啊，原件类型啊，你自己去勾选就 好了啊，或者是你要一些边框啊，你去勾选好，选设置好了，你就确定 啊，确定，然后一样再来试试这个啊，编辑一下，嗯，比如说成啊啊，你要把连线啊，还有什么之类的你要显示出来，你就在这里勾选就好了。 设置好了之后啊，比如说你想把属性去掉，你就去掉勾选，你就勾选，设置好之后就确定确定，然后这里单击保存 啊，就是你所有的都设置好了就要保存啊，但是这个啊，这两个，这就是这是第一个项目，第二个项目他的位置，你不要去给他搞倒过来，还有这个名称你也不要去修改， 就是他默认是什么名称就是什么名称啊，就是说你只要哎，你只要编辑这里面的东西就好了 啊，就是你想这些选项啊，啊，你想勾选哪些或者去掉哪些，或者是设置一些什么颜色，你就在这里设置好，设置好就确定确定，然后就保存， 保存啊就关闭啊，然后他就告诉你适应这个模板完成胳膊也是一样的， 看就是同样的啊，你看这里有几个几个项目啊，这个项目 的位置跟名称，你不要去修改他啊，你只要修改这内部里面的东西就好了啊，怎么样的也跟那个一样的选中他啊，比如你你想哪个去掉或者是哪个加上你说你勾选啊，勾选你就确定 啊，确定啊，就一个一个来设置好了啊。比如说有的人他是需要板框的，你就把板框加上，有的人不需要板框，你就 把板框去掉啊，修改好了之后，然后就保存，保存了再关闭，然后这里告诉你胳膊的模板文件设置完成啊，就是这样，就是修改 模板文件的，那就确定 好这一节就讲到这里。

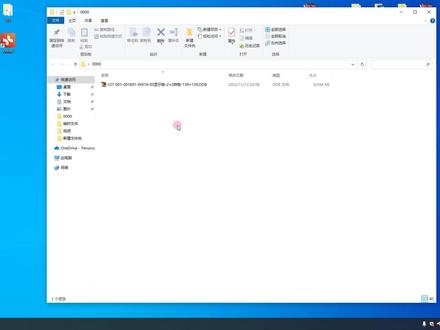

今天一个九九 s 一啊 o d b 的文件资料导不出去啊，要正常。一个九九 s 一 o d b， 我们双击打开对不对？然后这个 o、 d、 b 它打开里面就是好的，里面这个 p、 c、 p， 我们点击进去，对不对？如果我们点击导出资料， 这里是前面别人设置好的啊，当然你也可以自己设置也可以，然后到时候你点导的时候啊，点导出这个扫，他提示非法啊，这个导不出去啊，提示名字非法。这个时候我们退出去， 如果你在外面啊，把文件名改成数字啊，再打开，然后我们再进去，同样再来导， 同样在导资料，他同样也是提示你非法啊，这个是我们处理，怎么处理啊？这个时候啊，我们打开这个九九 se 文件啊， 这上面啊，上面这一列啊，有几个窗口，对不对？第一个啊，哦， d、 d、 b 对不对？这是第二个 p b， 我们可以把这个导图设置啊，这个关掉，然后把这个 p、 d、 b 也关掉，都关掉，然后保证这里 右键改名字啊，把这名字改一下，就它的文件名字非法啊，我们把这文件名字改成数字， 然后改成数字，我们再打开啊，重新打开这个 p、 c、 b 啊，然后我们再来导出， 然后把路径收到桌面啊，那我们再来导出，这个时候就可以导出了啊，就是我们要把在里面啊，把这些窗口都删掉啊，然后把这个 p、 c、 b 文明字 在里面，把这个 pcb 名字啊改成数字，这样的话就不会因为啊文件名太长啊，支付串非法啊，导不出来资料，这个时候我们桌面就可以导出来这个资料啊。

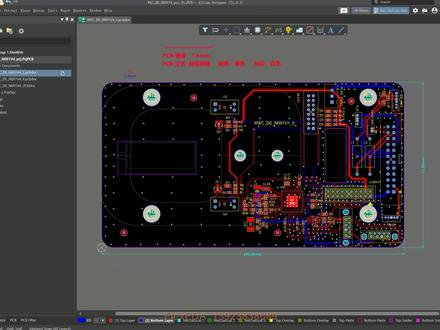

呃，大家好，我现在录一个 ad 粗胳膊的一个视频， 昨天出胳膊之前我们检查一下错误，这是没有任何错误的小文件， 那出刻薄的话，这个地方会放个这个符号，这个会出一个网表出来， 然后呢下面会放一些这个 bb 的大概工艺随便写着这，然后呢就免得给厂家反复的问这个，问 这个如果是有几层，大概写在这个位置上，每一层都符号。 好，现在开始出啊，标准的出法就是文件，首先是另存为， 在这边科比一下这个文件，然后呢我们新建的文件夹叫做 ot 三。好，我准备把这个胳膊除了这个里面去 出胳膊的 第一个动作， 把需要的这个蚕全部给他勾上啊，全部勾上啊， 不需要的把它去掉， 这个你可以打，先打个这个用户，嗯，这个地方把所有的都扣掉，就不需要的就把它去掉了， 你可以看一下这个三层他有什么东西，等会再把它去掉，也是可 这个位置全部给他打勾就可以了。 这个位置的话的我们要改的这个位置就全部改成 二十万，他的尺寸够大，不然有些大板他出不来，他报错，你找不到，你统一都是二十万，放在这个位置， s 万就可以了，这是第一步打勾，你要的诚，这个记住要打勾啊， 这个扣这两个，这个出过一次，以后永远就不要去改了，可以了，这些东西没有必要去改变他，他确 选择就可以了 点 ok 之后他就会出 出来胳膊，这个胳膊很多人出到这就已经结束了，实际上是不对的，实际上你要去找，在一个文件夹里面去找目前他是怎么出来的？我们点一下，点他出来是这个样子啊，我们可以按上下键去看出来的结果， 大家都看一下啊，这是 ad 的结果，他有什么异常的时候大家可以看到啊， 这没有关系啊，我们随便看一下啊。那么第第二次出法就是再输出一次胳膊，然后呢？我们 这个地方是点二点五的，就是二七四叉，我们塞挺这里面就塞二点五，二点五，二点五就可以了。那 ok， 我们指向什么地方呢？我们刚才新建了一个木木， 我们就往这个梦里面指向 这个指向看，咱新建这种指的这个位置，然后锁住， 说是结束了，这个就可以关闭掉，然后我们再出这个钻孔文件，钻孔文件也属于胳膊纹的，里面的一个 分析就是传统文件，传统文件记得要打勾这一个东西，这个也是二点五，这个要打勾这个 他问我们说大哥这个是什么意思？我再指出一下， 那打勾之后呢？刚才打勾那个地方呢？打勾之后他就会各种孔形，他会单独出一个探索文件出来啊。然后我们同样是第二次输出， 刚才选定了这个这个目录，他就保持这个目录，记得每次换不同的文件，这个目录要改一下啊。好了我们先结束这个再说啊， 让我们看一下这个梦里面放什么东西，这里面就放的这个钻孔文件，这两个钻孔文件刚才的搜索，我们先把这个东西先把它压缩一下先， 那我们出购本，我们一般是这样去改个名字，这个前面把它删掉，后边 那么这个就可以我们给 pgb 工厂了，那么还有一个给 smt 工厂呢，我们会给一个钢网出来 啊，别人刚好就 就把自己沉，把他压缩给他看看。这这 这个是 text 文件，都是钻孔文件的。然后呢？思印层，思印层，这个是主汉城思印层，汉西城，主汉城，这思印城，欧， 这样把它压缩一下，那么我们再改一次名字， 好，那么这两个结果就出来了。 那我一直在强调就是我们粗胳膊用这个呃片三五零来打开看一下是什么样的结果， 咳咳， 这个是添三五零一个软件， 这个软件的话呢，我们就说自动导入，然后选到刚才那个目录制， 用温水皂 看看这个沐浴露，凹的三这个沐浴露，那这个你们就直接飞进去就可以了， 他出来结果一下子 你双击他就看到哪一层是出了什么东西啊？这个是以后再详细的，就是有人咨询之后我们就去详细的解答每一层是干什么用的，好吧，就这样啊，谢谢。
