7805与7905使用方法

各位朋友大家好，我们之前烧了这个七九零五， 今天我们来说一说这个七八零五和七九零五他们之间的区别，希望大家对比一下，然后大家都懂了，这个是七八零五，这个是七九零五，他们两个的封装形式， 你看是一样的，体积也一样，也同样的也是三个角， 这种不叫三极管，大家记清楚这种叫三段位压块。然后同样的他们还有这样的封装形式，不管七八零五或者七九零五，他们都有这种封装形式，这种封装形式叫 to 杠 九二封装，这一种叫 t o 杠二二零封装。然后我们说了这个区别，然后我们现在来说他们的电路区别，我们先来说七八零五 l m 七八零五， 这个七八零五它第一角 输入 要想他稳定工作，他的输入电压是正的， 震到九伏到三十五伏之间，超过了三十五伏，那么他会不稳定，会损坏，因为这个三十五伏是他的最大输入电压了。第二角 接地，第三角 输出 正五伏，然后它是这样的，它是 t o 杠二二零 封装，这个是七八零五最大三十五伏。然后现在我们来说七九零五， 同样他是他也三个家 一样的，它有 t o 杠二二零封装， 也有 t o 杠九二封装， t o 杠九二封装就是这样的，像九零幺三那种样式的， 然后现在是它的脚位功能， 大家记清楚这个是正五伏的稳压，这个是负五伏的稳压，这是他们的区最大的区别，这个第一角 它第一角是接 d， 看二角是输入最大三十五伏负的，第三角同样的是输出， 输出稳压后的负五伏电压， 七八零五是尾压，是正五负尾压款，这个七九零五是负五负尾压款，大家一定要分清楚，还有他们的角位也不一样，是不是？大家看他们的输出电 流，他们两者的输出电流最大输出电流是一点五 a， 所以有些电路他的电流大的就用用这种就不行，他的输出电流最大只有一点五， 打开看清楚，这是他们的两者的区别， 这种样的也有像九零幺三那种样式的封装形式。 如果说大家感兴趣可以收藏，可以点个赞，加个关注，谢谢，拜拜！

非常稳定的五幅。再来看第二个图，第二图呢是一个七九系列的，七九系列和七八系列区别在哪里呢？大家要注意，七九系列他的一角是一个公共端，或者说是一个接力端啊，二角是输入 哎，三角呢是输出哎，区别就这一点，大家注意就是了啊，好，这是我们看到他的一个应用原理图， 好，来看下谁电路好，我们来看这个电路，这个电路呢运用非常广，大家呢一定要熟悉这个电路啊。首先来看这是个变压器，进行变压，将二百二十伏变成一个八伏， 然后呢调试整流，整流之后呢进行电容滤波，那么我们在这个电这个电容上，我们可以算一下他的电压大概多少啊， 我们就按一点四倍的优二来算，关注上方民容电器集团，回复电器，获取更多行业资料。 有二十八伏一点四倍，那八乘以一点四啊，大概是十几伏是吧，大概是十一伏多，好，十一伏多，然后呢你看这是一角，这是二角，这是三角， 那一二输入二十三的输出，那输出在这呢就得到一个非常稳定的一个五伏的这么一个电压啊，这是一个用的七八零五 rm 七八零五， 这是我们看的啊，输出一个正点样的，那七九系列怎么用呢？我们来看一个正负电源，一个双电源的电路图，好，大家看这个电路图，这个电路图呢，他输出的就是一个双电源 正负电源啊，你看在输入端，这是一个正失误，负，这呢是一个负失误负，中间呢是 d， 中间是零负啊，他两个之间上下呢是多少呢？是一个三十负啊，哎，这是一个总的是三十负的电压，中间是零负，所以，所以呢啊，这两个点之间就是一个正式无负，这两个点之间呢就是一个负时无负， 那他怎么来接的呢？首先来看一下这个变压器，他是用了一个带中心出头的，你看这有一个出头带中间出头的变压器，然后呢用来调水整流， 把中间的竖头呢，你看接着是怎么来，怎么来连接呢？大家看一下，他是这样连接的是吧？好，你呢相当于把他开到这个地就是了，在上面接一个七八幺五，在下面呢接到一个七九幺五， 所以这样呢就输出一个正负电源，正负十五伏。 那在试用当中这个三档稳压器它的输入电流能达多少呢？

各位朋友大家好，嗯，我之前说了那个三端尾压像 l m 七八零五、 rm 七八幺二，最新大家都知道这个是三端稳，要快，然后它是 正电压尾压快。那么今天我来说一说这个输出的是一个负电压的尾压快，七九零五、 dm 七九零五， 像这样，这个负电压在 很多电路中都有应用，所以说这个大家也要知道，要懂得。 大家看这个七九零五，它一样有三端，有三个角，一角、二角、三角，然后 它是 p o 杠二二零封装， 也有像那种 用九零幺三这种小三角管这样的，这种封装，那一种 till again， 九二封装， 他是负负电压 也快， okay， 他都三个角，他真 对，我们的第一角是 gd， 这个一定要记清楚，不要人觉得他还和七八零五那种角位一样，这种不一样的哈，他第一角 接地，他第二角输入，第三角 输出，它都最大输入电压是三十五伏， 大家记清楚这个是负的负电压了，他的输出是负到五伏， 然后他的最大输出电流是一点五年， 但是 这个七九零五就是这样的，这就是大家应该对他的最基础的认识，就是这样的。好，我们就说到这里，拜拜。

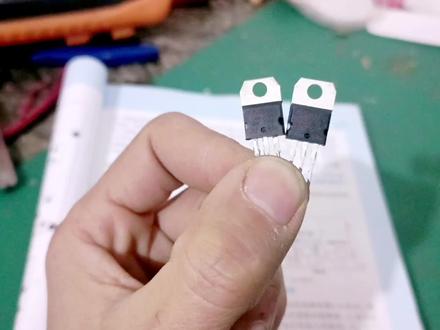

大家好，我是生活小秀琳娜，今天呢我们来认识一下两个三端集成稳压器，一个呢就是七八 系列的，还有一个就是七九系列的，那我手里的呢是一个七八零五，那么顾名思义他就是一个五伏的，而且是一个正五伏的，七八呢是这个负责政府稳压的，那么这个呢是一个 七九零五，这个七九零五呢他是一个复制这个负电压稳压的，这个呢是这个七八零五和这个七九零五呢他这个三个端的这个 角位，然后他们的功能的引脚，那他的这个应用电路呢就是这边这个，但他这里呢写的是这个 lm 幺幺七和 lm 幺三七，那么不管是这个 lm 幺幺七幺三七，还是这个七八零五七九零五，他们呢基本的应用图呢，其实都是这一张图，我们应用这个三端稳压集成块呢，最主要的就是认清他这三个角他们的这个 脚位功能，那么他这个呢是一个可调的，而这个七八系列的呢他是一个固定输出的，但是这个电路呢都是这样的，那么这个电路呢其实也很简单， 就是中间呢是这个变压器重心抽头的这个线，然后呢两边呢是这个整流桥或者是四个整流二极管输出的这个正负极，然后这两个电容呢是复制这个滤出电源当中的这个高频杂播的，然后 这边呢如果我们用这个七八七九呢就没有这些东西了，他呢相对来说更简单，那么这个呢就是由这个七八和七九系列三端集成稳压器呢组成的一个整流滤波电路，首先呢通过这个 整流桥用四个二极管也可以啊进行整流，然后有这两个大的滤波电容滤波，然后这边呢有两个这个幺零四的 这个小电容呢进行这个高频杂志的一个滤波，那么这两个大电容呢是四百七十法，然后六十三伏的，它的耐压呢必须得够。然后这边呢 从左开始数呢，这个是七八幺二和七九幺二，就是输出呢是正负十二伏的， 然后这边呢是一个七八零九，那么我这边呢少一个七九零九的一个负电压的，所以呢只装了一个，那他输出的就是一个九伏，然后这边呢是两个这个七八零五和七九零五输了，他输出的呢就是正负五伏， 那为了看的很乱呢，我们暂时呢只是把这个输入端呢接到这个变压器上，输出端呢我们只引了这个 啊七八零五和七九零五这三根线，那么这个蓝的呢是他的副作案， 这个灰色呢是这个公共端，然后这个黄色呢是正因为这个七八零五和七九零五呢是在这个电路的最末期，那么如果他们没有问题，前面呢除非是这个急诊环他本 有问题，否则我们这个电路呢是没有问题的。好，我们现在给他通电测量一下他的电压， 我们听到这个 brt 已经响了，然后来测量一下它的电压，那么这个输出了一个正四点七八，然后我们再来看看这个负 啊，那么这个负呢是一个四点八九，那么就是正负都有了，那就像我们刚才说的，他是最墨迹的，他没有问题，前面这个电路呢也肯定要像这个 七八幺二七九幺二，还有这个七八零九呢，应该都没有问题的。那我们这里呢有一个五福的一个小马达，我们用这个五福呢来带一下，看看能否带起来，我们也不给他进行， 然后用手暂时这样测试一下，我们可以听到这个马达的转动声音， 同时呢也可以看到这个齿轮这个转动。好，那这就是关于这个自己绕制变压器，然后以及他后面的这个整流滤波稳压这一块， 这一整个一套这个公屏电源的一个系列的视频分享给大家，感谢大家的关注和支持。马上就是春节了，在这里呢也给大家拜个年，祝大家春节快乐，万事如意，新春大吉。

大家好，我是华哥，今天和大家讲一下七八零五和七减零五， 他两颗三端稳压管，他的这个引角机线方法和他有什么不同？第一颗上面这一颗是七八零五，他是正负稳压输出，他的引角功能是一角进，二角基地，三角输出七九零五是负负稳压输出， 他的隐胶功能，一角基地，二角进，三角输出七八零五和七九零五。不统之处是一角是进，这个是一角是基地，二角是基地，这个二角是进 他三角三角都是相同的。也就是说我们七八零五和这个电影 年级的时候，用一个十二伏的宫殿，十二伏的正解给这个一角，负解给这个电，然后呢三角他就是属鼠，有这个正负的问题， 这个呢就是七九零五，我们的基法就是一角是集，这个负减，二角是集这个负十二伏，三角输出一个负五的稳压电影。

大家好，这节课我们学习一下线性三单集成稳压器的工作原理。我们以七八系列为主，七八系列有七八零五 输出是五伏的，还有七八零九、七八幺二和七八幺五。但是还有这里的话还有七九系列的 答案，问题的是负压，七九零五输出负五伏， 还有七八零九、七九幺二和七九幺五。其实三代的尾压里面是很多三极管组成的，它的接法很简单，第一， g l v 输入 数单，第二个。第二，假如公用单，公用单就是接 d 的，第三单 v 输出单丢三个引脚，你接的话很简单，假如说这个地方一角，我接个接个十二伏是吧？我这里接个 d 数啊，这边就是数出一个五福了。假如说这是七八零五的是不是？ 对，就这么简单，这就是三档稳压器的一个标识，还有一些七八系列的他一些电压输出。 我们看一看七八零五系列的一些内部逻辑和内部构成构造，有哪些三极法组成，从我们从输入开始 输入，假如说十二伏是吧？然后先这里有一个启动电路，对吧？启动和稳压，然后给 vtr 供供电是吧？供电了以后，然后再推动这一部分的电路。 这个地方七幺六和七幺七为调整管，二二零和二幺九是曲源联动， 七七是基准电压， 七三和七四为放大比较环节， r 七是过滤保护电阻， r 幺三为过压保护， r 幺幺为过流保护。喜欢研究七八系列的一些电路的话， 可以参照我这里的话扭列出来各个呃管子的一些功能， 所有的工作原理都在这个里面，比如启动电路有哪些元件功能组成，然后基准电压也是一样的，包含也公示，是吧？ uf 等于 u b 三，加上 u b 四，加上 u b 五，加上 u b 六，加上 a c 二乘以 r 二，对公式都有的啊， 包括里面那些管子机电机电机的一些电位啊，这头有这个大家花有可能需要花一定的时间去 去看，包括放大比较环节也是很重要的，是不是美业管子还有哪些功能哦，还有他些输出的一些电压的计算， 还要调整环节， off 电路都有，如果需要研究七八七八系列的，把这些这两页的一些知识和公式了解就行了。 接下来我们介绍一下七八零五的一些电路接法。其实七八零五这个接法很简单， 电力的话我做了一个半步你的整流电路，然后输出第一输出的电压，电力的话为十点八二伏， 然后通过三档尾压七八零五，然后输出的就是五伏电压。假如说我控制个灯泡，是吧？灯泡就会点亮，当然这个灯泡对你没有加 限流电走，在日常咱们的话，这个这个地方的话最好要加限流电走，这个电走非常简单，我们接法也是比较简单的。

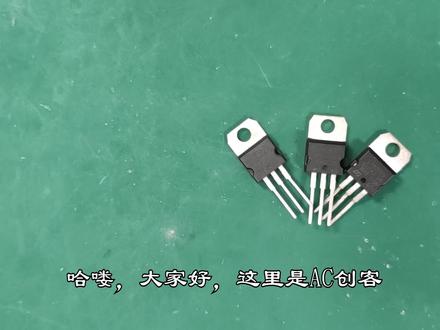

哈喽，大家好，这里是 ac 创客，今天我们来讲七八系列的三端稳压芯片，他的家族成员非常多，我们常用的有 七八零五、七八零九、七八幺二，还有七八幺五，那么这些数字都是什么意思呢？前面的七八说明他是正电源稳压电路，后面的零 五零九表示他可以得到的输出电压值。既然说他是正电源，那么肯定也有负电源，负电源的稳压电路叫做七九系列，同样 也有七九零五、七九零九，他们长得都非常像三极管，通常采用的都是三极管 t o 杠二零零的封装。有些小白不知道这个是什么，一上来就问这是什么三极管。看完这个视频，希望你对这个芯片有更深的 了解。说他是芯片是因为他的内部电路非常复杂，在这里就不过多介绍他的内部结构了，我们只要掌握他如何使用就可以了。我们拿七八零五芯片为例，他的输出电压正好是五伏最长，用来给单片机供电。还是先看他的眼角。他被称为三端稳压器， 有三个不同的银角，一号银角是电压输入端，二号银角为公共地，也就是负极，三号银角就可以得到我们所需要的五伏电压。我们看看他在电路中是如何使用的。我搭接了一个二百二十伏转五伏直流电的电路，前边的部分是电压整流电路， 这里是三端稳压器的滤波稳压电路最后是一个负载，我们现在来分析一下这个电路。脉动的直流电从整流条输出，经 通过 c 一、 c 二电容滤波输入三端稳压芯片，再经过 c 三 c 四滤波，从而得到我们想要的平滑的五伏直流电流，在他的前后两端为什么要加两个电容进行滤波呢？我们可以这样理解， c 一相当一个大水池， c 二可以当成一个小水池， 当 c 一工作时，大水池的水会有部分溢出， c 二就可以将这些溢出的斜拨电流给他过滤的平滑一些。 c 三 c 四也是同样的道理。在使用的过程中，输入电压一定要比输出电压高出两伏，这样才能使我们的芯片工作更加稳定。 而且因为他在工作过程中会产生较大的电压，电流通常会在他的后端加一个铝制的散热片，从而加快他的散热速度，上边的小孔就是起到固定的作用。 在使用的过程中，输入电压不要超过三十五伏，电压也不要太大，电压越大，芯片的发热情况就越厉害。现在我们上电看一下七八零五芯片在电路中的效果。 我们先来测量一下负载两端的电压，经过七八零五稳压芯片输出的是一个正好五伏的电压信号，我们再来看一下负载伤的波形， 也是一条非常平滑的直流电信号。好了，今天关于三端稳压器就介绍到这里，大家有什么没听懂的或者想要与大家分享的都可以在评论区留言，我们互相交流，谢谢大家观看，我们下期再见！

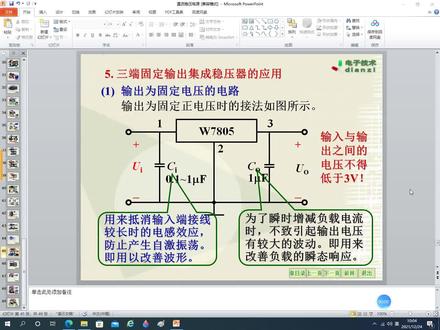

大家好啊，今天我们继续来讲这个三端稳压器啊，那么我们知道一个线性稳压电源呢，它前面可以经过这个整流和绿波环节以后，后面有一个稳压环节，那么稳压环节呢，我们最简单的就可以使用一个三端的这个集成稳压器， 七八系列的是用的最多的七八零五，他就是数出五伏的电压啊，我们看看电路啊，非常简单， 整流绿波以后啊，那么绿波以后呢，也是有一个大的电容的，大的电容，然后呢在输入端我们还可以加一个小的电容， 小的电容呢，主要是用来抵消输入端接线较长的电杆效应啊，防止防止产生这个自己本道 啊。大的电容呢，一般呢是电解电容，他的高频的不太好啊，所以我们嗯加一个小的电容啊，变一个小的电容来改善波形。 那么输出端呢，我们也要加一个电容，这个电容呢我们也可以稍微大一点，因为我们这边是要接负载的， 嗯，如果这个电容太小的话，那么他的这个这个带负载能力啊，负载调整率就 啊不够好啊。另外呢我们要注意的是输入和输出的之间的这个有一定的压差啊，啊，不小于三伏 啊，但是呢这个压差呢也不能太大，为什么呢？太大的话，这个稳压芯片内 补的调整管上面的这个管号就会比较大啊，你比如说输入十二伏，输出五伏，那么他的压差就是七伏，那这个再接负载啊，加持负载是一安排，那就是七网， 那么这个效率就很低了啊，而且这边的这个发热会比较严重，所以一般呢我们这个 vip 呢，一般的如果功率比较大一点的话，还是要加一个散热片啊，加一个散热片， 那么这边呢是一个同时输出正负电压的电路，正负电压的话，我们这里变压器呢，他有啊，输出有两个绕组，两个绕组的话，那么这里的要注意经过整流桥的话， 上阵下伏，那么这边呢是可以输出一个正手扶的，那么如果我们以这边的作为一个公共点的话， 也是上阵下腹的话，那么这边七九幺五，他他的输入就是一个负的电压，输出就是一个负十五伏的一个电压啊，他可以输出正负十五伏的电压啊， 当然我们也可以有一个提高输出电压，如果我们在手术端呢加一个稳压二极管的话， 你们要注意的是我这个地方的这个电压呢，他的这个输出电压二和三角之间的电压呢？他是 比如说七八零五三三和二角之间的电压呢，他是五伏，那么再加上这个 二极管这个电压他可以啊，根据交互电压电率啊，有等于他两个加起来啊，这个是一些典型的电路啊，那么下边呢我们来看看手册上面他有一些典型的电路，我们来看一看啊， 手册上面呢，我们看一看他有一个这个测试电路啊，测试电路 第一个是实测直流加一个电容啊，输出输出也加一个电容，测他的输出电压啊， 七八零五就是五福啊，那么这个呢是测他的这个负债调整力的，通过改变这个这个输出的，这个这个 这个啊，复载的电阻啊，来测他的这个电压的变化啊，这个呢是测文波的测试电路哎，典型的应用在手册上面，他给出来了，你像这个呢，是一个 是可以扩大我的这个输出的这个电压的啊，加了一个 vr 机关，我们刚才已经讲过了啊。嗯， 这边呢，这个是一个可以也可以通过调整二一和二二的笔直 来得到输出电压，那么因为这个呃七八零五的输出呢，是将是三点和二点之间的这个电压， 那么由于我这个 i b 比较小，所以二二一和二二上面的电压是相等的，那么根据分压公式的话， 输出是等于这个，是啊，就越等于前面的这一行，主要是原来比比较小啊， 那么还有一个呢，就是可以扩留的啊，扩留的啊，有比较大的电流啊，还带一个短路保护。那么我们来看一看，就是输入端呢，它是接了一个这一个三极管啊，三极管，三极管呢？这，这个是一个， 嗯，应该是一个偏偏僻的三阶管，那么他呢？是呃，这个 并联，就是他的发射机是并联了一个电阻 rsc， 那么 rsc 的这个这个电流呢，就是当我的这个输出的这个负载加重了以后，他电流增大的话，你这个 q 一就会导通， 就会就会打通，那么他的这个最大的电流呢，就是取决于这个二 sc 啊，二 sc 啊，所以即使是这个地方短路的话，也是没关系的，他具有短路保护的那么一个功能啊。 嗯，这个就是七八零五啊，虽然七八零五看起来是比较简单，但是实际上你要把它用好啊，还是 一定的难度的啊，所以大家呢，就是可以在在使用这个 过程里都要经常翻翻手册啊。好，那今天关于这个七八系列的这个文章芯片就讲到这里，谢谢大家。

口质的实际从好吃开始，这是一个三端稳压芯片，它的资本功能就是对直流电压进行降压以至稳压，可以说绝大多数的电子爱好者都是这么用的， 但是他还有一个直指憨件的功能，那就是可以用它来作为一个音频放大器。右上角是他的等效电路图，看起来是不是和一个功放电路有一点相似，我们今天就来做一个尝试， 把它做成一个小的功放电路，在这个稳压 ic 的一角和二角接一个电阻，一个电容，简单的两个原件，他的三角本来是输出端，在这个 线路当中我们把他的三角接地，他的二角原来是接地的，在这里我们接一个混合电容，周围音频的输入端找来一个小功率的喇叭，喇叭的一端接着往牙管的一角， 另外一端我们把它接到电源的正直，他的供电电压从五伏到九伏都可以。 现在我们连接 mp 三进行测试，这是他的电路图，有兴趣的可以看一下。现在我们开始播放音乐， 从喇叭中我们亲自的听到播放音乐的声音，这个三端稳压 ic 还可以这样用，是不是有一点神奇呢？但是 他播放出来的声音不是很大，公路是有限的，在这里我们只是一个简单的尝试， 如果真的用它来做功放 ic 的话，声音的质量肯定好不到哪里去，但是从这个播放的声音效果来看，因为没有一次进行测试，从听感上来说，马马虎虎还是过得去的。
