cass11怎么导出界址点成果表
粉丝1677获赞6739
相关视频

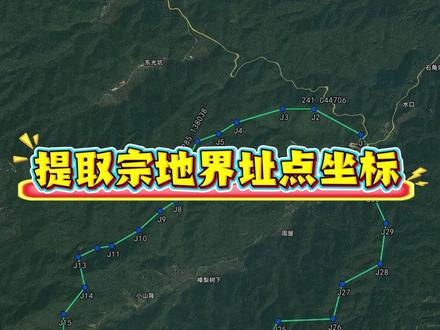

00:54查看AI文稿AI文稿如何快速提取中地范围的借指点并导出坐标数据？首先选中需要处理的中地图斑，右键点击生成点位，生成方式选择借指点模式， 投影坐标系按需选择。日常作业常用高斯克吕格两千坐标系搭配三度带及对应中央子午线参数默认，无需修改，点击确定即可自动生成借指点图层， 生成完成后，图层会自动排序戒指点编号，同时配套生成戒指边线图层图面上会直接显示相邻戒指点之间的距离。如需核验数据，可框选宗地要素，右键查看测量信息，即可逐一核对各边线长度。 想要导出完整借指点坐标表格，只需要选中借指点图层，右键选择导出尺量格式，选择 c、 s、 b 表格，坐标系依旧选择两千中央子午线，确认导出后，表格内会自动生成借指点编号和对应 x、 y 坐标数据，快速完成征地借指点坐标提取统计。

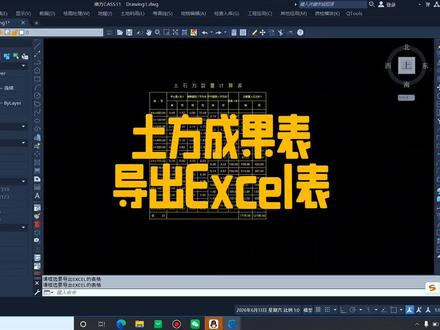

02:05查看AI文稿AI文稿大家好，今天我们一起来学习一下南方 case 软件里面，甲方叫我们算好的一个方量的一个成果表，然后它需要叫我们把这个成果表 导出成 excel 表格。在南方 case 软件里面的话，它断面法计算里面然后有一个图面 土方计算自动可以生成一个 excel 表。如果，如果我们只有一个 cad 软件，然后只有这一个计算的一个成果的话，我们我们将这个成果表导出成 excel 的 话，我们就需要借助一个插件来实现。好，我们输入一个 插件的调用命令。好，我这里用的是信信工具箱。好，这里的一个提取功能，提取功能的第一个，然后就是 cad 表格转成 excel 表格。好，我们点击一下。好，这里提示，请框选要导出的 excel 表格，我们框选框选这个表格。好， 电脑反应有点慢。好，现在它已经导出来了。 好，这样的话我们就将那个土方计算的一个成果表导出成那个 excel 表格的一个格式，然后然后的话，这样的话我们就就能在这个 excel 表格里面编辑了。 还有一个方式就是我们现在不是，嗯，用 ai 软件，我们可以拍一个照片，然后用直接 ai 提取出来也是可以的。好，今天就给大家分享分享这个 cad 里面的一个土方计算的一个成果表导出成 excel 的 一个方法。好，感兴趣的朋友可以自己去试一下抖音。
62测绘软件

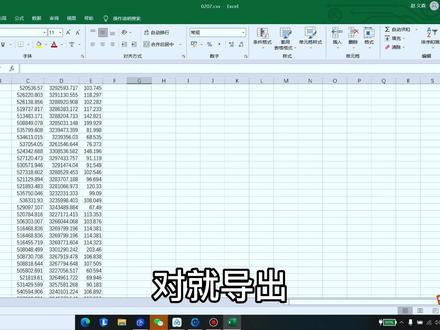

01:37查看AI文稿AI文稿哈哈， 蓝方 case， 控制点导出数据文件好，我们打开一幅 c a、 d 图纸，控制点已经上图了。 控制点好，接下来我们将这些控制点导出为数据。 接下来看我操作好，我们点击工程应用，工程应用下面菜单，野外助剂，野外展点，生成数据文件， 我们就以今天的日期命名保存到桌面上。好选择二，全部框选 好，这样我们就将控制点坐标导出，为了 dat 数据文件， 好，我们将这个后缀改为 c s v， 直接可以用表格打开。好，这个就是表格格式的控制点坐标， 这就导出为了表格格式了。好，今天就给大家分享一下怎么将 坐标点导出到表格里面，有什么问题可以在视频下方留言抖音。
522测绘软件

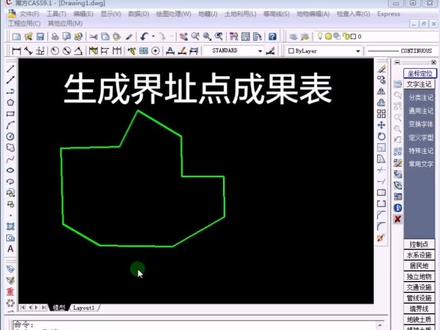

00:53查看AI文稿AI文稿今天说一个比较简单的一个功能，我们在图面上看到了一个多边形，它是一个闭合的多边形， 那么这个多边形它是由 pl 线或者说复合线形成，那么接下来我们要形成这个 pl 线所围成的这个多边形的一个拐点坐标表如何快速生成呢？我们可以直接点击，利用 d 级功能，下方有一个绘制 d 级表格的功能， 点击戒指点坐标表，或者直接在命令行输入戒指点坐标首字母，然后回车，根据命令行提示指定表格左上角的一个一点，那么我们点击一下，紧接着命令行提示选择 指定方法，我们输入一或者默认回车，选择封闭复合线，这样就形成了一个戒指点坐标表，那么大家可以看到这样用起来非常的方便。
11:11查看AI文稿AI文稿hello， 大家好， case 技术哪家强？测绘知识来帮忙我们本期 case 教学实战篇内容是如何将图面上各种类型的点进行导出， 我们今天讲了八种情况，我们分别来进行讲解。首先第一种指定点生成数据文件，就说比如说我们要哎十二号点，十三号点，二号点，一号点，我要进行导出，如何进行展点呢？选择工程应用， 选择这个指定点生成数据文件， 然后新建一个攻击工程名称指定点，比如说二号点，我们把这个对象捕捉，打开，选择点号， 丢代码，我们你知道代码的话可以写，如果不知道的话空格就可以了。高层确定输入点号，点号，你可以按照原点号，也可以自己命名，比如说我们自己命名的话，哎，默认一号点这样，然后再指定下一个点，比如说三号点， 点号你可以自己命名，比如说五十六， 可以这是，然后我们选择完之后，哎点击，点击这个 esc 去退出，然后是否删除点了注记，你可以删除掉，也可以不删除都可以。然后我们看一下文件，选择 d、 a、 t， 第一个文件 看一号和五十六号点，这是坐标就导出来了，这是信息。第一种情况， 指定点生成数据文件，第二个高层点生成数据文件，这是比较用的比较多一些高层点，首先你必须有高层点才可以，我们这利用这高层点进行生成，选择工程应用， 选择第二个高程点生成数据文件。我们这有两种情况，一种是有编码和无编码的高程点，这的区别什么有编码，指的是它本身有带带有点号，无编码是点号，没有不加不加点号，这点号我们自己去命名的， 就是分别演示一下吧。我们时间关系的话，我们选择一个无编码吧，因为时间有限，选择无编码高程点， 然后也是新建一个文件，我们选二二，然后选择高层，根据命令选择高层点所在图层，还有实体选择这个选择这选择任意一个高层点， 然后选择它，选择可不选，点击确认，这样的话六十个点就已经选好了，就是图面上所有的高升点就已经选好了，我们可以看一下效果。二看 点号，从一开始命名的，这是一个，这是第二种情况， 就是高层点生成数据文件，它主要是根据图层进行生成的，就是图层中所有的高层点都可以为你导出。第三个控制点生成数据文件，就是我们图面上所有的控制点，可以统一进行批量生产出来，同样选择工程应用， 选择控制点生成数据文件。 幺三三 看，已经共读取三个控制点，我们图面上只有有三个， 这是一个，这是你可以看一下结果吧。三三 看三个点，点号等级和坐标都有了，这是第三种情况。 第四种情况是等高线生成数据文件，我们图上有等高线，就是我们有些图上给了一等高线，但是没有高程点，高程点比较少，这时候我们要用掉高程点，怎么用呢？选择工程应用，就是我们要通过等高线返回出高程点来选择 等高线生成数据文件， 同样新建。四四， 我们这有几个选择是一处理全部等高线节点，第二是处理绿波后的等高线节点，就是如果你这是两种情况可以进行选择，就是处理全部的话，他可以把所有节点，就是我们等高线里面好多都是节点构成的一个点一个点构成的， 你可以全部就是生成点比较多一些，也可以进行绿波后，就是过滤后这类高点，你选择第一个吧， 看一下结果，四四 看就已经生成了，它是利用，它是大家可以看下结果，它是每一条等高线上的节点，所以它值大部分都是同样等高线的值是一样的，所以这高程值都是一样的，你可以看一下是按等高线的一个节点这个进行展出来的， 这是第四种情况。第五种复合线生成数据文件复合线，我们这有一条复合线啊，这个就是复合线选择工程应用复合线生成数据文件， 也是同样新建一个文件五五，然后选择对象， 已确定，输入坐标位数三位，对高深的小位数三位，是否在注记上进行一个 注记， k 注记，我们点个注记可以看一下，一共展出来是一共是四个，七个点看一下结果五看，一共七个点展出来了，坐标性就展出来了， 就是符合线生成数据文件的一个方法操作。第六个是野外展点，数据文件生成就是我们展了野外点，我们只有展点，但是没有坐标，没有 d v t 文件，怎么去展出呢？选择工程应用， 选择这个野外展点生成数据文件 六六文件新建文件请选选取野外的点范围或直接选野外点，就是两种方式，如果你点比较少的话，直接选野外的侧点，如果你内容比较多的话，你可以画个范围线，像我这样，第一个我们选择第一个， 选择边线，记住这边线是复合线啊，应该是一个闭合的曲线，看一下六六就粘好了， 就是第六种情况，第七种情况是野外，不是第七种情况是高程内差值生成数据文件，就是我们有的时候做画图的时候，高程点比较少，我们想要内差一些东西，就比如说 这这没有高程值，我们想要内差一个，但是我们想知道它坐标怎么选择呢？选择等高线 查询，找见这个查询指定点高层。读取文件就是读取文件，是读取我们原原文件， 就是我们原有的一个文件，就是比如说选数据文件是原文件， 然后是否 p 这样输入，这一定要显示否啊，不要显示是不是你不要点显示否，这样的话才能一个点一个点是否在图上进行注记，点击试 看，这时候它会圈起来一个范围线，就是我们内插值只能在这个红线范围内进行内插，那红线外是不可以的。比如我们在这进行内插一个， 在这插一个 就是内插一个内插完之后，你确定 最后一个是截止点成果生成数据文件，就是我们在画地级图的时候，哎，我们想要把这个每个截止点的坐标哎导出来怎么办？选择地级里面 选择这个会制 d 级表格，里面有一个单个节点成果，选择这个，然后选择中 d， 选择保存位置， 就这个文件导出完成，是否打开一试， 这导出来是个 excel 表格，里面包含这个截止点成果，先注意就是这个截止点成果表 就是打开，正在打开这个成果表， 由于它比较反应慢的话，我们这不点不仅演示啊，就是它可以导出来。以上的话就是我们本期 case 教学视频的一个全部内容，但如果想要学习或者想要系统的学习这个软件的一个操作 和应用的话，可以联系我，私信联系我。我们有专门的课程进行学习。另外我们课程的话，呃，可以提供免费的一个呃，指导，就是一对一的指导，就是还可以解决你的 工程实践问题，就是遇到什么问题之后可以进行免费的咨询，我都会进行解答。以上的话就是本期视频的全部内容，感谢大家收看，再见！
164测绘之师

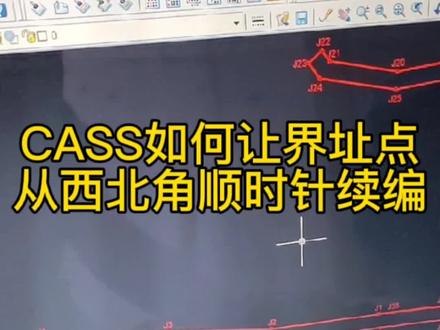

01:59查看AI文稿AI文稿今天给大家分享的是戒指点如何从西北角顺时针顺序编辑， 首先一般咱们遇到一条道路的话，他会很长，然后要是戒指点不是从西北角第一个点开始的，就像这样的情况，咱们就需要对戒指线进行编辑，总不能每一次都啊自己再画一遍，这样就太费事了。 首先咱们找到戒指线，就是咱们要西北角第一个点，然后从这里把它打断， 打断之后再让他闭合， 把多余的点删掉。 咱们现在看一下一号点的位置， 现在是看一号点变到了六号点上，并且他是逆时针转的，所以咱们需要给他换一下，像 咱现在再看一下 现在的一号点就正确了，对，并且是顺时， 是真的，这样再把戒指线重新生成， 下面咱们看一下一号点，二号点，这样就完成了顺时针， ok。
141不负梦想

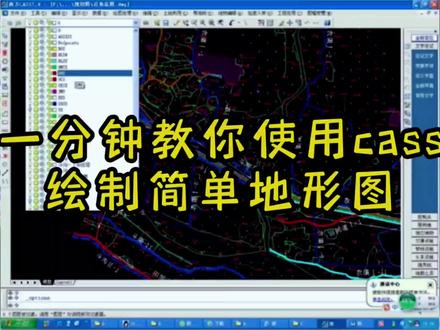

02:49查看AI文稿AI文稿一分钟教你使用 case 绘制简单地形图。第一步，导入数据，打开 case 软件， 点击绘图处理。点击定显示区，定位到桌面，选择刚刚导出的数据文件， 点击绘图处理。点击展野外侧点，点号比例时，我们使用默认的一比五百。定位到桌面，选择数据文件。 如果需要高程数据，把高程文件也展绘到图纸上，点击绘图处理，点击展高程，点，定位到桌面，选择数据文件。 至此，外页数据已全部导入值开始软件。第二步，绘制多点地物按照外页草图的引导，将多点地物依次连接，形成地物范围。如绘制房屋，选择居民地， 一般房屋四点砖房屋确定。如果只测量了房屋的三个点，则选择 e 以至三点，依次选择三个点层数按照实际情况输入 这里输入一 case， 会自动绘制成四边形房屋。如测量了房屋的四个点的选择三，已知四点， 依次选择四个点后， case 会自动绘制成四边形房屋。按此方法绘制所有房屋， 按此方法绘制所有 dj。 三步会指单点地物，如果地图上有单点地物，如路灯井盖， 可按单点地物进行绘制。点击市政部件公用设施，选择路灯放置在对应的点上。 第四步，地图展示地图绘制完成后，对地形图进行展示，如房屋面积归属等，最后加入图框即可 选择绘图处理标准图幅，输入图名、测量员、绘图员、检查员、截图表等信息，左下角坐标可在图上选图框自动生成地形图绘制结束。
01:15查看AI文稿AI文稿ok 了，侧位的兄弟们，咱们上回呢是在室外把四个方位点采集完了，然后我们这回讲一下怎么具体的去把它导到 case 里面，比较简单，我们打开 case 之后，在这个绘图处理里面 找到我们展野外测点点号点击，然后找到我们当时导出的这个数据文件，点击打开，这样我们这四个点就已经导到开四里了，然后我们选择这个四点一般房屋， 然后根据下面这个提示，哎，我们选择我们已知四点那个四回车，然后辅助， 然后这个时候呢命令，这个时候呢命令是没有结束的，这时候我们再去选择这房屋结构，比如说我那个是彩钢盘，然后我们选择这个字， 然后层数一层，这样我们一个房屋的这个绘制就完成了。然后如果说我们还有其他的，我们再在右边这个去找对应的属性，然后沿着这个点去描就可以了，非常简单。
112小刘测绘
08:05查看AI文稿AI文稿case 技术哪家强？测绘知识来帮忙？ hello， 大家好，今天我们 case 软件教学内容是如何处理数据以及导入数据导入 那本节视频内容是我们 case 软件的入门课程之一，就是你入门的话你必须学会这个数据处理，然后以及怎么把数据导入到软件中，这是我们必须要需要学的。 首先我们看一下第一个怎么进行数据处理，我们这给这个方法是利用 csv 格式进行编辑，大家看这个文件就是我们市面上可以直接获取坐标数据的文件，格式有几种，第一个 d a t 格式可以直接获取 d a t 的， 另外还有就是可以获取这个用，比如说权杖仪或者是嗯可以获取格式是 csv r t k 也可以 r t 全站仪的 t s t 也是全站仪可以获取，还有 excel 格式的或者其他软件生成的一个格式 都可以，这这是市面上常见的这几种格式，但是这里面其中只有 d a、 t 格式是直接可以被软件识别的，剩下四种的话需要进行转换，转换的方式或转换的媒体就是 c s v 格式，接下来我们进行演示一下操作， 我们啊举这个最常见的啊， tst 后对门这个为例，把 tst 后对门改成 csv， 你 试 啊，有重复的，我们这儿，然后双击打开， 打开之后我们要进行格式的调换，因为正确的格式才能被软件所识别，如果错误的格式的话，软件是识别不了的，这里面要注意一下，我们正确就是我们正确的软件格式，大家可以看一下啊， k 字软件识别，识别格式是点号， 点号属性，这第一列是点号，第二列是属性，第三列是东东坐标，也就是我们的外坐标北坐标，然后第四列是北北句话又是 x， 然后是最后一个是高 h 高程， 接下来我们看一下啊，这是我们展开的数据啊，展开了之后转开这个 csv 啊， csv 是 这个 excel 里面一种可编辑的一个格式，我们看一下第一列 点号啊，第一列是点号，第二列属性，属性这一块的话，如果你有属性的话，你就填上属性，如果没有属性的话，用空格代替，这一列必须有， 就是没有属性的话，你要用空格代替，这是必要的，如果没有这一列的话，你的数据是无法展出来的，就注意一下，第三列是我们的东坐标，东坐标的话怎么识别呢？看你的位数，如果你是六位或者八位的话就是东坐标，如果你是七位 数，七位数啊，七位数的话，他就是 x 坐标，也就是我们的啊，北坐标高程，最后一列是高程 啊，正确的格式必须是这样的格式啊，如果不是这样格式的话，你可以进行一个调换，比如说我们把这个哎 x y 反了怎么办的话，你调一下，就是击右键，击右键里面有一个剪切，看下面剪切， 剪切，然后选中这一列，然后击右键插入以剪切单元格，这样的话就是方常见的啊，常见就是 x y 互换 啊，还有还有种格式就是，哎，没有属性这一列，你需要加一列，加一列这属性，加一列空空位空行 空一列，这样的话才才被我们软件所识别。如果你不是这样格式的话，你需要调换，这是一个最基本的操作啊，就是你必须知道正确的 case。 软件识别格式， 第一列点号，第二列属性，第三列是东坐标，东坐标记住啊，是六位，看这个是七位，你需要进行调换，就选中这一列，然后剪切插入，选择插入一键单元格是六位， 这是七位，七位是 a 北坐标，然后这是高层所有的东西。嗯，格式调换完之后点击保存， 保存的时候一定要保存这个啊，不要保存 excel 格式，这样的话它这个它那个合并功能就变了，所以说一定要点击保存，保存这个 保存 c s v 格式，不要保存到 t s t。 呃，那个 excel 格式保存完之后关闭， 关闭之后我们在最后一步操作是什么呢？把你的 csv 后缀名再改成 bat， 这 csv 是 一个过度编辑的，是一个过度 过程，就是你编辑软件或者编辑数据的一个过程的一个啊桥梁，所以说要注意一下，改改成 d a、 t 就 可以了。然后就是数据转化处理完了，接下来进行一个 导入，导入的话，导入的话有两种方式，也不是导入，有两种方式是导入的话是有两种形式，比如说绘图处理里面就是我们选择绘图处理 展高层点和展野外测点点号，这两个是比较常用的一个 数据导入到软件里面的一个常用方式，展高层点的话，你进行一个哎或升等高线使用，这是比较常用的 好。展野外测点号的话是用来绘图，比如说你要连线啊，连面啊，或者画图，这样的话用用这个。 另外还有其他展点方式，比如展以外的代码，这个的话这个代码就是我们属性里面就是那个第二列属性的一个展，代码的话对我们实际画图是没有什么意义的，因为代码的话 啊，只是一个物体的一个属性的一个显示，他不能够显示这个连接关系和逻辑关系显示不出来，所以说一般不用这个。另外还要展以外测点位，这个的话要注意一下， 需要点位的话可以看一下我们这个展的是我们这个展野外测点点号，点号的话你看啊，这个原点叫点位，这个小点是点位，就是如果你展这个 展野外测点点位的话，它就是出来一堆点，一个小点 没有点号，而这个没有点号的这个点的话对我们绘图来说是没有任何意义的，所以说我们要注意一下，我们一般就两种常用的一个导入方式，就是赶野外测点号， 赶高升点，这是比较常用的，也是我们绘图里面哎，必须要掌握这种，就是你是外业数据怎么导到软件上使用的一种方式。 以上就是本期 case 软件教程的全部内容啊，如果你想要学习更多有用或者是在解决现实问题的一些操作的话，也可以关注我们的， 用这个抖音号也可以报我们私教课，我们就会进行系统的一对一的进行辅导，让你快速的掌握这个 case 软件的一个操作。 再见。
72测绘之师
01:07查看AI文稿AI文稿大家好，今天我们来学习一下戒指点成果表的这个生成，他和南风开始自带的那个生成的成果他是不一样的。我们看一下我们的地块线，这些是，那么我们有一个单独的一个编号，我们要生成每一个地块的一个编号，我们先加载一下插件， 好，生成之后我们输入命令， jzz 的这个命令，首先我们去选择保存位置，我们保存在桌面上。好，然后是设置一下他的前缀和这个骑士编号，骑士编号为一的话就每个地块他都是从一开始编号的 好，生成的过程的话稍微点慢，我们等着就可以了。 好，完成之后我们打开看一下，那么最终生成的成果就是这样的一个成果表，他和南方黑是自带的，他的格式不太一样。
02:17查看AI文稿AI文稿成功甲方要求提供方格网计算表格软件可以导出计算数据吗？开始十点一级以后的版本呢，是支持计算成果的导出，具体我们的软件中操作一下。 好，大家来看一下啊，从事先已经把这个数据和范围线给他绘制出来了，我这里就是运用的十点一来给他演示，大家来看一下，选用我们工程应用下， 选择这里的方国王法土方计算啊，选了过后提示我们计算范围线，我们选择他选择，我们根据图面高层点来计算啊，这一个目标高层我们就二百六，我们输入一个二百六， 他的一个计算成果就是这个表格，就是在这里输出计算表格的一个路径，我们一定选择这里啊，选择他相应的一个路径，我们给他保存在桌面上啊，我们的一个计算成果啊，我们选择计算成果 啊，点保存好，这里的网格间距我选择啊十米吧啊，我们点一下确定啊，可以看一下，我们按回车啊，相应的一个数据已经计算出去，计算出去后我们去看一下，相应的一个成果，就在这里多了一个计算成果。 好，这个上面有相应的一个方格网编号，这个方格网编号和这里面他是一一对应的，比如说我们的一号，我们来看一下啊，一号就在这个位置啊， 二号三号啊，他都是有的啊，这里的二号啊，上面的这个四五六，我们可以来选择一个来对比看一下，比如说我们选择三十三号方格，我们来看一下，这里面是有一个三十三号的啊，网格编号 我们看一下，三十三号就在这里啊，四个脚点的一个高差啊，这里也有显示啊，注意看一下负的零点八九，一点五三， 负的零点八九，我们看一下三十三号负的零点八九就是这里啊，负的零点八七，他是保留的两位，还有一个是负的一点五三， 大家可以看一下，这个数据是能够和我们的计算成果这边是一对应的啊，后面这里是啊，方格网的一个面积啊，十米乘十米就是一百， 平均高层是负的一点五三，那么他相应的一个工程量啊，就是一百五十九点三五啊，这个要注意一下啊，他相应的一个导出的一个位置，这个操作你学会了吗？还有其他软件使用问题，请在评论区留言。
446筑算课堂
